DeWalt DWE7491, DWE7491EXB Handleiding

Technische gegevens

DWE7491- XE
Spanning	VAC	230
Type		4
Motorvermogen (input)	W	2000
Motorvermogen (output)	W	1200
Nullasttoerental	min-1	4800
Zaagbladdiameter	mm	254
Zaagbladgat	mm	16
Zaagbladlichaamdikte	mm	1.75
Dikte spouwmes	mm	2.2
Zaagdiepte bij 90°	mm	79
Zaagdiepte bij 45°	mm	57
Verstekhoek	º	45–90
Maximale verstekhoek	º	43–92
Verstekhoek	º	30–90
Kloofcapaciteit	mm	825
Totale afmetingen	mm	680 x 650 x 330
Gewicht	kg	26.5
Geluidsniveauwaarden (triax vector sum) volgens EN62841-3-1:
LPA (emissie geluidsdrukniveau)	dB(A)	92.0
LWA (geluidsvermogensniveau)	dB(A)	105.2
K (onzekerheid voor het gegeven geluidsniveau)	dB(A)	2

Het geluidsemissieniveau dat in dit informatieblad wordt vermeld, is gemeten volgens een gestandaardiseerde test in EN62841 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling.

Het aangegeven geluidsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor verschillende toepassingen wordt gebruikt, met verschillende accessoires of slecht wordt onderhouden, kan de geluidsemissie verschillen. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verhogen.
Bij een schatting van de mate van blootstelling aan trillingen moet ook rekening worden gehouden met de momenten waarop het gereedschap is uitgeschakeld of draait, maar niet daadwerkelijk wordt gebruikt.
Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verminderen.
Identificeer aanvullende veiligheidsmaatregelen om de bediener te beschermen tegen de gevolgen van trillingen, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

Definities: veiligheidsrichtlijnen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

	Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
	Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP:	Geeft een praktijk aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot materiële schade.
	DeNOTEs risico op elektrische schok.
	DeNOTEs risico op brand.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.
De term elektrisch gereedschap in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (snoerloos).

1. Veiligheid van de werkplek
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik GEEN elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van een elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik GEEN adapterstekkers bij geaarde (gegronde) elektrische gereedschappen.
      Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde of geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard of geaard is.
   3. Stel elektrisch gereedschap NIET bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak GEEN misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een voeding die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik GEEN elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
   4. Verwijder een stelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik NIET te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag GEEN losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat u door vertrouwdheid die is opgedaan door frequent gebruik van gereedschap NIET zelfgenoegzaam worden en de veiligheidsprincipes van gereedschap negeren. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap NIET. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal de klus beter en veiliger klaren met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap NIET als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/ of verwijder de batterij, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap NIET bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij beschadiging vóór gebruik repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
   7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken zorgen NIET voor een veilige hantering en controle van het gereedschap in onverwachte situaties.
5. Onderhoud
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidsinstructies voor tafelzagen

1. Waarschuwingen met betrekking tot beschermkappen
   1. Houd beschermkappen op hun plaats. Beschermkappen moeten in werkende staat zijn en correct gemonteerd zijn. Een beschermkap die los zit, beschadigd is of niet correct werkt, moet worden gerepareerd of vervangen.
   2. Gebruik altijd een zaagbladbeschermkap, spouwmes en terugslagbeveiliging voor elke doorzaagbewerking. Bij doorzaagbewerkingen waarbij het zaagblad volledig door de dikte van het werkstuk snijdt, helpen de beschermkap en andere veiligheidsvoorzieningen het risico op letsel te verminderen.
   3. Nadat u een niet-doorlopende zaagsnede hebt voltooid, zoals sponningen, zet u het spouwmes terug in de omhooggeschoven stand. Met het spouwmes in de omhooggeschoven stand, bevestigt u de zaagbladbeschermkap en de terugslagbeveiliging opnieuw. De beschermkap, het spouwmes en de terugslagbeveiliging helpen het risico op letsel te verminderen.
   4. Zorg ervoor dat het zaagblad geen contact maakt met de beschermkap, het spouwmes of het werkstuk voordat de schakelaar wordt ingeschakeld. Onbedoeld contact van deze items met het zaagblad kan een gevaarlijke situatie veroorzaken.
   5. Stel het spouwmes af zoals beschreven in deze handleiding. Onjuiste afstand, positionering en uitlijning kunnen het spouwmes ineffectief maken bij het verminderen van de kans op terugslag.
   6. Om het spouwmes en de terugslagbeveiliging te laten werken, moeten ze in het werkstuk worden geplaatst. Het spouwmes en de terugslagbeveiliging zijn ineffectief bij het snijden van werkstukken die te kort zijn om in het spouwmes en de terugslagbeveiliging te worden geplaatst. Onder deze omstandigheden kan een terugslag niet worden voorkomen door het spouwmes en de terugslagbeveiliging.
   7. Gebruik het juiste zaagblad voor het spouwmes. Om het spouwmes goed te laten functioneren, moet de zaagbladdiameter overeenkomen met het juiste spouwmes en moet het lichaam van het zaagblad dunner zijn dan de dikte van het spouwmes en de snijbreedte van het zaagblad moet breder zijn dan de dikte van het spouwmes.
2. Snijden
   1.
      Plaats nooit uw vingers of handen in de buurt van of in lijn met het zaagblad. Een moment van onoplettendheid of een slip kan uw hand in de richting van het zaagblad sturen en leiden tot ernstig persoonlijk letsel.
   2. Voer het werkstuk alleen tegen de draairichting in het zaagblad of de frees. Het invoeren van het werkstuk in dezelfde richting als waarin het zaagblad boven de tafel draait, kan ertoe leiden dat het werkstuk en uw hand in het zaagblad worden getrokken.
   3. Gebruik nooit de verstekmeter om het werkstuk in te voeren bij het schulpen en gebruik de parallelgeleider NIET als lengteaanslag bij het dwarszagen met de verstekmeter. Het tegelijkertijd geleiden van het werkstuk met de parallelgeleider en de verstekmeter vergroot de kans op het vastlopen van het zaagblad en terugslag.
   4. Breng bij het schulpen het werkstuk altijd volledig in contact met de geleider en oefen altijd de voedingskracht van het werkstuk uit tussen de geleider en het zaagblad. Gebruik een duwstok wanneer de afstand tussen de geleider en het zaagblad minder dan 150 mm is en gebruik een duwblok wanneer deze afstand minder dan 50 mm is. "Werkhelpmiddelen" houden uw hand op een veilige afstand van het zaagblad.
   5. Gebruik alleen de duwstok die door de fabrikant is geleverd of die is gemaakt in overeenstemming met de instructies. Deze duwstok biedt voldoende afstand van de hand tot het zaagblad.
   6. Gebruik nooit een beschadigde of doorgesneden duwstok. Een beschadigde of doorgesneden duwstok kan breken, waardoor uw hand in het zaagblad kan glijden.
   7. Voer GEEN bewerking "uit de vrije hand" uit. Gebruik altijd de parallelgeleider of de verstekmeter om het werkstuk te positioneren en te geleiden. "Uit de vrije hand" betekent dat u uw handen gebruikt om het werkstuk te ondersteunen of te geleiden, in plaats van een parallelgeleider of verstekmeter. Zagen uit de vrije hand leidt tot verkeerde uitlijning, vastlopen en terugslag.
   8. Reik nooit om een draaiend zaagblad heen of eroverheen. Het reiken naar een werkstuk kan leiden tot onbedoeld contact met het bewegende zaagblad.
   9. Zorg voor extra werkstukondersteuning aan de achterkant en/of zijkanten van de zaagtafel voor lange en/of brede werkstukken om ze waterpas te houden. Een lang en/of breed werkstuk heeft de neiging om op de rand van de tafel te draaien, wat leidt tot verlies van controle, het vastlopen van het zaagblad en terugslag.
   10. Voer het werkstuk in een gelijkmatig tempo in. Buig, draai of verschuif het werkstuk NIET van links naar rechts. Als er een blokkering optreedt, schakel dan onmiddellijk de machine uit, trek de stekker uit het stopcontact en verwijder de blokkering. Het blokkeren van het zaagblad door het werkstuk kan terugslag veroorzaken of de motor laten afslaan.
   11. Verwijder GEEN stukken afgesneden materiaal terwijl de zaag draait. Het materiaal kan bekneld raken tussen de geleider of in de zaagbladbeschermkap en het zaagblad, waardoor uw vingers in het zaagblad worden getrokken. Schakel de zaag uit en wacht tot het zaagblad tot stilstand is gekomen voordat u het materiaal verwijdert.
   12. Gebruik een extra geleider in contact met het tafelblad bij het schulpen van werkstukken die minder dan 2 mm dik zijn. Een dun werkstuk kan onder de parallelgeleider klem komen te zitten en een terugslag veroorzaken.
3. Oorzaken van terugslag en bijbehorende waarschuwingen
   Terugslag is een plotselinge reactie van het werkstuk als gevolg van een bekneld, vastgelopen zaagblad of een verkeerd uitgelijnde snijlijn in het werkstuk met betrekking tot het zaagblad of wanneer een deel van het werkstuk vast komt te zitten tussen het zaagblad en de parallelgeleider of een ander vast object. Meestal wordt tijdens terugslag het werkstuk door het achterste deel van het zaagblad van de tafel getild en naar de bediener geslingerd.
   Terugslag is het gevolg van misbruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven.
   1. Ga nooit recht in lijn met het zaagblad staan. Plaats uw lichaam altijd aan dezelfde kant van het zaagblad als de geleider. Terugslag kan het werkstuk met hoge snelheid slingeren naar iedereen die voor en in lijn met het zaagblad staat.
   2. Reik nooit over of achter het zaagblad om het werkstuk te trekken of te ondersteunen. Er kan onbedoeld contact met het zaagblad optreden of terugslag kan uw vingers in het zaagblad slepen.
   3. Houd en druk nooit het werkstuk dat wordt afgesneden tegen het draaiende zaagblad. Het aandrukken van het werkstuk dat wordt afgesneden tegen het zaagblad creëert een beknelling en terugslag.
   4. Lijn de geleider uit zodat deze parallel loopt met het zaagblad. Een verkeerd uitgelijnde geleider zal het werkstuk tegen het zaagblad klemmen en terugslag veroorzaken.
   5. Gebruik een veerplank om het werkstuk tegen de tafel en de geleider te geleiden bij het maken van niet-doorlopende zaagsneden, zoals sponningen. Een veerplank helpt het werkstuk te controleren in het geval van een terugslag.
   6. Ondersteun grote panelen om het risico op het klemmen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om door hun eigen gewicht door te zakken. Ondersteuning(en) moeten onder alle delen van het paneel worden geplaatst die over het tafelblad hangen.
   7. Wees extra voorzichtig bij het snijden van een werkstuk dat gedraaid, geknoopt, kromgetrokken is of geen rechte rand heeft om het met een verstekmeter of langs de geleider te geleiden. Een kromgetrokken, geknoopt of gedraaid werkstuk is onstabiel en veroorzaakt verkeerde uitlijning van de zaagsnede met het zaagblad, vastlopen en terugslag.
   8. Snijd nooit meer dan één werkstuk, verticaal of horizontaal gestapeld. Het zaagblad kan een of meer stukken oppakken en terugslag veroorzaken.
   9. Wanneer u de zaag opnieuw start met het zaagblad in het werkstuk, centreer dan het zaagblad in de zaagsnede, zodat de zaagtanden niet in het materiaal grijpen. Als het zaagblad vastloopt, kan het het werkstuk optillen en terugslag veroorzaken wanneer de zaag opnieuw wordt gestart.
   10. Houd zaagbladen schoon, scherp en met voldoende passing. Gebruik nooit kromgetrokken zaagbladen of zaagbladen met gebarsten of gebroken tanden. Scharpe en correct ingestelde zaagbladen minimaliseren vastlopen, afslaan en terugslag.
4. Waarschuwingen over de bedieningsprocedure van de tafelzaag
   1. Schakel de tafelzaag uit en trek de stekker uit het stopcontact bij het verwijderen van het tafelinzetstuk, het vervangen van het zaagblad of het aanbrengen van aanpassingen aan het spouwmes, de terugslagbeveiliging of de zaagbladbeschermkap en wanneer de machine onbeheerd wordt achtergelaten. Voorzorgsmaatregelen voorkomen ongelukken.
   2. Laat de tafelzaag nooit onbeheerd draaien. Schakel hem uit en verlaat de machine niet voordat deze volledig tot stilstand is gekomen. Een onbeheerd draaiende zaag is een ongecontroleerd gevaar.
   3. Plaats de tafelzaag in een goed verlichte en vlakke ruimte waar u een goede grip en evenwicht kunt behouden. Hij moet worden geïnstalleerd in een ruimte die voldoende ruimte biedt om de grootte van uw werkstuk gemakkelijk te hanteren. Krappe, donkere ruimtes en oneffen, gladde vloeren nodigen uit tot ongelukken.
   4. Reinig en verwijder regelmatig zaagsel van onder de zaagtafel en/of de stofafzuiging. Opgestapeld zaagsel is brandbaar en kan spontaan ontbranden.
   5. De tafelzaag moet worden vastgezet. Een tafelzaag die niet goed is vastgezet, kan bewegen of omvallen.
   6. Verwijder gereedschap, houtsnippers, enz. van de tafel voordat de tafelzaag wordt ingeschakeld. Afleiding of een mogelijke blokkering kan gevaarlijk zijn.
   7. Gebruik altijd zaagbladen met de juiste grootte en vorm (ruit versus rond) van de asgaten. Zaagbladen die NIET overeenkomen met de montagehardware van de zaag, zullen uit het midden lopen, wat leidt tot verlies van controle.
   8. Gebruik nooit beschadigde of onjuiste middelen voor het monteren van zaagbladen, zoals flenzen, zaagbladringen, bouten of moeren. Deze montagemiddelen zijn speciaal ontworpen voor uw zaag, voor een veilige werking en optimale prestaties.
   9. Ga nooit op de tafelzaag staan, gebruik hem NIET als opstapje. Er kan ernstig letsel optreden als de machine wordt gekanteld of als er per ongeluk contact wordt gemaakt met het snijgereedschap.
   10. Zorg ervoor dat het zaagblad is geïnstalleerd om in de juiste richting te draaien. Gebruik GEEN slijpschijven, draadborstels of schuurschijven op een tafelzaag. Een onjuiste installatie van het zaagblad of het gebruik van niet aanbevolen accessoires kan ernstig letsel veroorzaken.

Aanvullende veiligheidsvoorschriften voor tafelzagen

Het zagen van kunststoffen, hout met hars en andere materialen kan ertoe leiden dat gesmolten materiaal zich ophoopt op de zaagbladpunten en het lichaam van het zaagblad, waardoor het risico op oververhitting en vastlopen van het blad tijdens het zagen toeneemt.

• Vermijd onhandige posities, waarbij een plotselinge uitglijder ertoe kan leiden dat een hand in een zaagblad terechtkomt.
• Probeer GEEN materialen in de buurt van het blad op de zaagtafel te pakken terwijl het blad draait.
• Reik nooit met beide handen achter of rond het snijgereedschap om het werkstuk naar beneden te houden.
• Houd armen, handen en vingers uit de buurt van het blad om ernstig letsel te voorkomen.
• Gebruik een duwstok die geschikt is voor de toepassing om werkstukken door de zaag te duwen. Een duwstok is een houten of plastic stok, vaak zelfgemaakt, die moet worden gebruikt wanneer de grootte of vorm van het werkstuk ertoe zou leiden dat u uw handen binnen 152 mm van het blad plaatst.
• Gebruik vasthouders, mallen, armaturen of veerplanken om het werkstuk te geleiden en te controleren. Accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum.
• Voer GEEN parallelzaagsneden, verstekzaagsneden of andere bewerkingen uit uit de vrije hand.
• Reik nooit rond of over het zaagblad terwijl het blad draait.
• Stabiliteit. Zorg ervoor dat de tafelzaag stevig op een veilige ondergrond is gemonteerd voordat u hem gebruikt en niet beweegt.
• De tafelzaag mag alleen op een vlakke en stabiele ondergrond worden geplaatst. Het werkgebied moet vrij zijn van obstakels en struikelgevaar. Er mogen geen materialen of gereedschappen tegen de zaag leunen.
• Zaag nooit metalen, cementplaten of metselwerk. Bepaalde kunstmatige materialen hebben speciale instructies voor het zagen op tafelzagen. Volg altijd de aanbevelingen van de fabrikant. Schade aan de zaag en persoonlijk letsel kunnen het gevolg zijn.
• Installeer GEEN diamantmetselwerkblad en probeer de tafelzaag te gebruiken als natzaag.
• De juiste keelplaat moet te allen tijde op zijn plaats worden vergrendeld om het risico op een weggeslingerd werkstuk en mogelijk letsel te verminderen.
• Draag handschoenen bij het hanteren van zaagbladen.
• Gebruik het juiste zaagblad voor de beoogde bewerking. Het blad moet naar de voorkant van de zaag draaien. Draai de bladopnamedop altijd goed vast. Inspecteer het blad vóór gebruik op scheuren of ontbrekende tanden. Gebruik GEEN beschadigd of bot blad.
• Probeer nooit een vastgelopen zaagblad los te maken zonder eerst de machine uit te schakelen en het gereedschap los te koppelen van de stroombron. Als een werkstuk of afgesneden stuk vast komt te zitten in de bladbeschermingsconstructie, schakel dan de zaag uit en wacht tot het blad stopt voordat u de bladbeschermingsconstructie optilt en het stuk verwijdert.
• Start de machine nooit met het werkstuk tegen het blad om het risico op een weggeslingerd werkstuk en persoonlijk letsel te verminderen.
• Zorg ervoor dat geen enkel deel van uw lichaam in lijn is met het blad. Persoonlijk letsel kan optreden. Ga aan weerszijden van het blad staan.
• Voer nooit lay-out-, montage- of installatiewerkzaamheden uit op de tafel/het werkgebied wanneer de machine draait. Een plotselinge uitglijder kan ertoe leiden dat een hand in het blad terechtkomt. Ernstig letsel kan het gevolg zijn.
• Voer nooit afstellingen uit terwijl de zaag draait, zoals het opnieuw positioneren of verwijderen van de geleider, het afstellen van de afschuinvergrendeling of het afstellen van de bladhoogte.
• Maak de tafel/het werkgebied schoon voordat u de machine verlaat. Vergrendel de schakelaar in de stand "UIT" en koppel het gereedschap los van de stroombron om ongeoorloofd gebruik te voorkomen.
• Vergrendel altijd de geleider en de afschuiningsinstelling voordat u gaat zagen.
• Vermijd oververhitting van de zaagbladpunten. Houd het materiaal in beweging en parallel aan de geleider. Forceer het werkstuk NIET in het blad.
• Vermijd het smelten van het plastic als u plastic materialen zaagt.
• Laat GEEN lange plank (of ander werkstuk) zonder ondersteuning achter, zodat de veerkracht van de plank ervoor zorgt dat deze op de tafel verschuift, wat resulteert in verlies van controle en mogelijk letsel. Zorg voor de juiste ondersteuning van het werkstuk, afhankelijk van de grootte en het type uit te voeren bewerking. Houd het werk stevig tegen de geleider en omlaag tegen het tafeloppervlak.
• Als deze zaag een onbekend geluid maakt of overmatig trilt, stop dan onmiddellijk met werken, schakel het apparaat uit en koppel het gereedschap los van de stroombron totdat het probleem is gelokaliseerd en verholpen. Neem contact op met een DeWALT-fabrieksservicecentrum, een door DeWALT erkend servicecentrum of ander gekwalificeerd servicepersoneel als het probleem niet kan worden gevonden.
• Gebruik deze machine NIET voordat deze volledig is gemonteerd en geïnstalleerd volgens de instructies. Een onjuist gemonteerde machine kan ernstig letsel veroorzaken.
• Probeer nooit een stapel losse stukken materiaal te zagen, omdat dit verlies van controle of terugslag kan veroorzaken. Ondersteun alle materialen stevig.

Zaagbladen

Om het risico op terugslag te minimaliseren en een goede zaagsnede te garanderen, moeten de spouwmes en het geleidmes de juiste dikte hebben voor het gebruikte blad. Als een ander blad wordt gebruikt, controleer dan de dikte van het bladlichaam (plaat) en de breedte van de zaagsnede (snede) die op het blad of op de bladverpakking is aangegeven. De dikte van de spouwmes en het geleidmes moet groter zijn dan de dikte van het lichaam en kleiner dan de breedte van de zaagsnede.

• Gebruik GEEN zaagbladen die NIET voldoen aan de afmetingen die in de Technische gegevens staan vermeld. Gebruik GEEN afstandsstukken om een blad op de spil te laten passen. Gebruik alleen de bladen die in deze handleiding worden vermeld en die voldoen aan EN847-1, indien bedoeld voor hout en soortgelijke materialen.
• Overweeg het gebruik van speciaal ontworpen geluidsreducerende bladen.
• Gebruik GEEN zaagbladen van hoogwaardig staal (HS).
• Gebruik GEEN gebarsten of beschadigde zaagbladen.
• Zorg ervoor dat het gekozen zaagblad geschikt is voor het te zagen materiaal.
• Draag altijd handschoenen bij het hanteren van zaagbladen en ruw materiaal. Zaagbladen moeten waar mogelijk in een houder worden gedragen.

Restrisico's

De volgende risico's zijn inherent aan het gebruik van zagen:

• letsel veroorzaakt door het aanraken van de roterende onderdelen

Ondanks de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen, kunnen bepaalde restrisico's niet worden vermeden. Deze zijn:

• Gehoorbeschadiging.
• Risico op ongevallen veroorzaakt door de onbedekte delen van het roterende zaagblad.
• Risico op letsel bij het verwisselen van het zaagblad met onbeschermde handen.
• Risico op het beknellen van vingers bij het openen van de beschermkappen.
• Gezondheidsrisico's veroorzaakt door het inademen van stof dat vrijkomt bij het zagen van hout, met name eiken, beuken en MDF.

De volgende factoren zijn van invloed op de geluidsproductie:

• het te zagen materiaal
• het type zaagblad
• de voedingskracht
• machineonderhoud

De volgende factoren zijn van invloed op de blootstelling aan stof:

• versleten zaagblad
• stofafzuiging met een luchtsnelheid van minder dan 20 m/s
• werkstuk niet exact geleid

Elektrische veiligheid

De elektromotor is ontworpen voor slechts één spanning. Controleer altijd of de voeding overeenkomt met de spanning op het typeplaatje.

Uw DeWALT-gereedschap is dubbel geïsoleerd; daarom is er geen aarddraad nodig.

Wij adviseren het gebruik van een aardlekschakelaar met een nominale lekstroom van 30 mA of minder.
Als de vervanging van het netsnoer noodzakelijk is, moet dit worden gedaan door de DeWALT-serviceorganisatie om een veiligheidsrisico te voorkomen.
OPMERKING: Dit apparaat is bedoeld voor aansluiting op een voedingssysteem met een maximaal toelaatbare systeemimpedantie Zmax van 0,28 Ω op het interfacepunt (voedingskast) van de voeding van de gebruiker. De gebruiker moet ervoor zorgen dat dit apparaat alleen wordt aangesloten op een voedingssysteem dat aan de bovenstaande vereisten voldoet. Indien nodig kan de gebruiker het openbare elektriciteitsbedrijf vragen naar de systeemimpedantie op het interfacepunt.

Een verlengkabel gebruiken

Als een verlengkabel nodig is, gebruik dan een goedgekeurde 3-aderige verlengkabel die geschikt is voor het opgenomen vermogen van dit gereedschap (zie Technische gegevens). De minimale geleidergrootte is 1,5 mm²; de maximale lengte is 30 m.
Wanneer u een kabelhaspel gebruikt, rol de kabel dan altijd volledig af.

Inhoud van de verpakking

De verpakking bevat:
1 Gedeeltelijk gemonteerde machine
1 Parallelgeleider
1 Verstekmeter
1 Zaagblad
1 Bovenste bladbeschermingsconstructie
1 Keelplaat
2 Bladsleutels
1 Duwstok
1 Adapter voor stofafzuiging
1 Anti-terugslagconstructie
1 Instructiehandleiding

• Controleer op schade aan het gereedschap, onderdelen of accessoires die tijdens het transport kunnen zijn ontstaan.
• Neem de tijd om deze handleiding grondig te lezen en te begrijpen voordat u de machine gebruikt.

Markeringen op het gereedschap

De volgende pictogrammen worden op het gereedschap weergegeven:

	Lees de instructiehandleiding voor gebruik.
	Draag gehoorbescherming.
	Draag oogbescherming.
	Draag adembescherming.
	Houd de handen uit de buurt van het snijgebied en het blad.
	Dikte van het spouwmes of het geleidmes
	Dikte van het zaagbladlichaam en breedte van de zaagsnede
	Diameter van het zaagblad
	Ontgrendelingshendel van de bladbescherming
	Vergrendel/ontgrendel de afdekking bij de hoofdschakelaar.
	Haal de stekker van de zaag uit het stopcontact voordat u het blad verwisselt
	Bescherm het netsnoer/de stekker tegen vocht en scherpe randen van het zaagblad

Positie van de datumcode

(Fig. A)
De productiedatumcode bestaat uit een 4-cijferig jaar, gevolgd door een 2-cijferige week en wordt uitgebreid met een 2-cijferige fabriekscode

Beschrijving

(Fig. A, B, E)

Wijzig nooit het elektrisch gereedschap of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

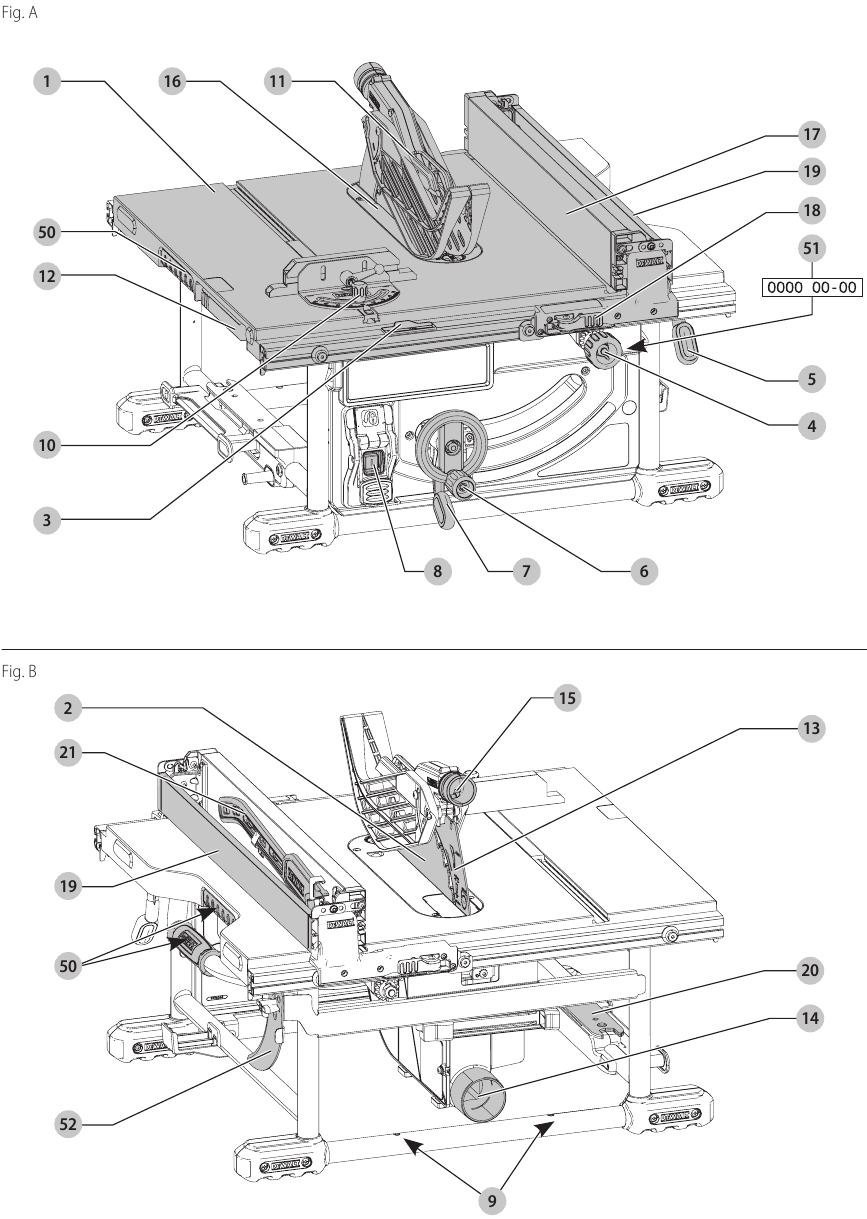

1. Tafel
2. Blad
3. Indicatie parallelgeleider
4. Fijnafstelknop
5. Vergrendelingshendel rail
6. Instelwiel bladhoogte
7. Vergrendelingshendel afschuining

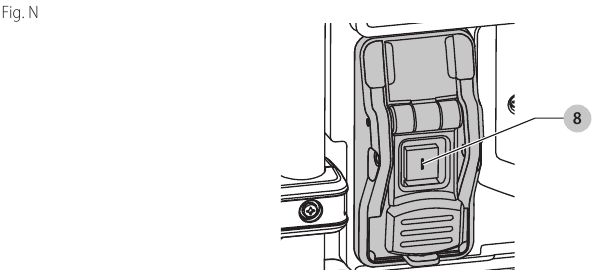

8. AAN/UIT-schakelaar
9. Montagegaten
10. Verstekmeter
11. Bladbeschermingsconstructie
12. Ontgrendelingshendel bladbescherming
13. Spouwmes
14. Stofafvoerpoort
15. Stofafvoerpoort beschermkap
16. Keelplaat
17. Parallelgeleider
18. Vergrendeling parallelgeleider
19. Werkstukondersteuning/smalle parallelgeleider (weergegeven in opgeborgen positie)
20. Bladsleutels
21. Duwstok (weergegeven in opgeborgen positie)

50. Draaghandvatten

52. Niet-doorlopend spouwmes (weergegeven in opbergpositie)
53. Anti-terugslagconstructie
54. Montagesleuven anti-terugslag
55. Steel

Beoogd gebruik

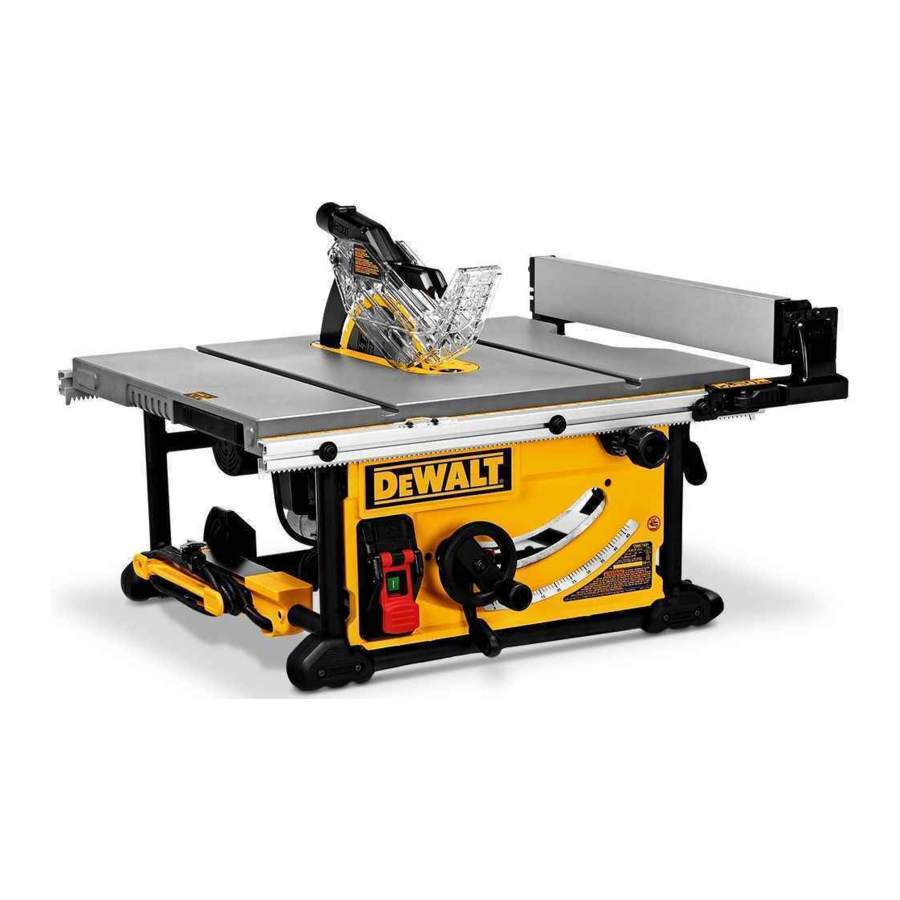

De tafelzaag DWE7491 is ontworpen voor professioneel parallelzagen, verstekzagen, verstekzagen en afschuinen met verschillende materialen zoals hout, houtcomposietmaterialen en kunststoffen.
NIET gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.
NIET gebruiken voor het zagen van metaal, cementplaten of metselwerk.
Gebruik GEEN profielkoppen op deze zaag.
Voer GEEN taps toelopende zaagsneden uit zonder een taps toelopende malaccessoire.
Gebruik de zaag NIET voor inval- of boogzagen.
Deze tafelzagen zijn professionele elektrische gereedschappen.
Laat kinderen NIET in contact komen met het gereedschap.
Toezicht is vereist wanneer onervaren bedieners dit gereedschap gebruiken.

• Jonge kinderen en invaliden. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of invaliden zonder toezicht. Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vaardigheden; gebrek aan ervaring, kennis of vaardigheden, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product.

MONTAGE

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u het los van de stroombron voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/ installeert. Een onbedoelde start kan letsel veroorzaken.

Uitpakken

• Haal de zaag voorzichtig uit het verpakkingsmateriaal.
• De machine is volledig gemonteerd, met uitzondering van de parallelgeleider, zaagkap, verstekgeleider, zaagsleutels, terugslagbeveiliging en stofafzuigingsverloopstuk.
• Voltooi de montage volgens de onderstaande instructies.

Bewaar de duwstok altijd op zijn plaats wanneer u deze niet gebruikt.

Het zaagblad monteren

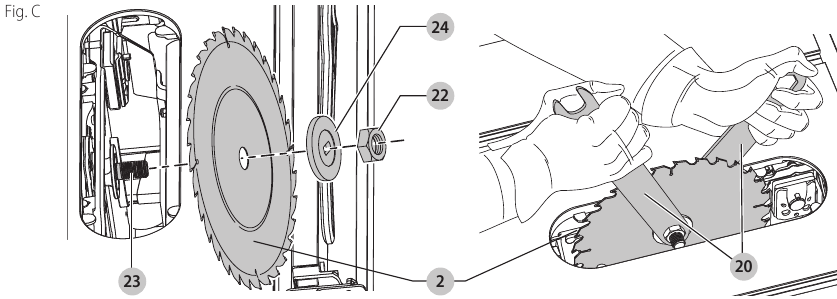

(Afb. A, C)

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat uaanpassingen maakt of de opstelling wijzigt of wanneer u reparaties uitvoert. Een onbedoelde start kan letsel veroorzaken.

Draag bij het monteren van het zaagblad beschermende handschoenen. De tanden van de zaagbladen zijn erg scherp en kunnen gevaarlijk zijn.

Het zaagblad MOET worden vervangen zoals beschreven in dit gedeelte. Gebruik ALLEEN zaagbladen zoals gespecificeerd onder Technische gegevens. Wij raden DT4226 aan. Plaats NOOIT andere zaagbladen.

Raak het zaagblad na het werken niet aan voordat het is afgekoeld. Het zaagblad wordt erg heet tijdens het werken.
OPMERKING: Dit gereedschap heeft een vanuit de fabriek geïnstalleerd zaagblad.

1. Verhoog de zaagbladspindel tot de maximale hoogte door aan het wiel voor het aanpassen van de bladhoogte te draaien met de klok mee.
2. Verwijder de keelplaat . Zie De keelplaat monteren.
3. Draai met sleutels de spilmoer los en verwijder deze en flens van de zaagspindel door tegen de klok in te draaien.
4. Plaats het zaagblad op de spil en zorg ervoor dat de tanden van het blad naar beneden wijzen aan de voorkant van de tafel. Monteer de ringen en de spilmoer op de spil en draai de spilmoer zo ver mogelijk met de hand vast en zorg ervoor dat het zaagblad tegen de binnenste ring zit en de buitenste flens tegen het blad zit. Zorg ervoor dat de grootste diameter van de flens tegen het blad zit. Zorg ervoor dat de spil en de ringen vrij zijn van stof en vuil.
5. Om te voorkomen dat de spil draait bij het vastdraaien van de spilmoer, gebruikt u het open uiteinde van de bladmoersleutel om de spil vast te zetten.
6. Draai met de spilsleutel de spilmoer vast door deze met de klok mee te draaien.
7. Plaats de keelplaat terug.

Controleer altijd de parallelgeleideraanwijzer en de zaagkap na het vervangen van het blad.

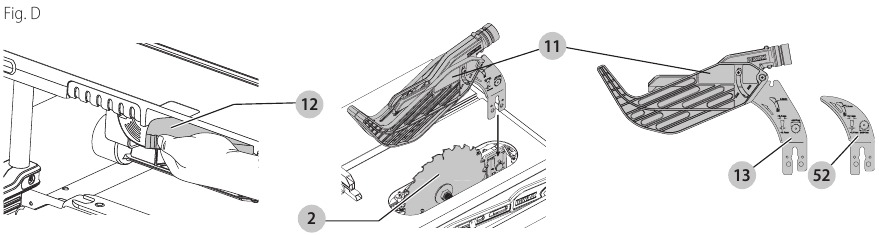

De zaagkap/spouwmes monteren

(Afb. A, D)

Gebruik de zaagkap voor alle doorgaande zaagsneden.

Gebruik het spouwmes voor niet-doorgaande zaagsneden als de zaagkap niet kan worden gebruikt.

Plaats niet tegelijkertijd de zaagkap en het spouwmes voor niet-doorgaande zaagsneden in de klem.
OPMERKING: De zaag wordt verzonden met het spouwmes voor niet-doorgaande zaagsneden geïnstalleerd.

1. Verhoog de zaagbladspindel tot de maximale hoogte.
2. Installeer de zaagkap door de ontgrendelingshendel van de kap te trekken en plaats ofwel het spouwmes voor niet-doorgaande zaagsneden of de zaagkap totdat deze de bodem raakt.
3. Laat de hendel los, zorg ervoor dat de klemplaten volledig gesloten zijn en klem de spouwmes stevig vast.

Voordat u de tafelzaag op de stroombron aansluit of de zaag bedient, moet u altijd de zaagkap controleren op een juiste uitlijning en speling met het zaagblad. Controleer de uitlijning na elke wijziging van de afschuinhoek.

Om het risico op ernstig persoonlijk letsel te verminderen, mag u de zaag NIET bedienen als de zaagkap niet stevig is vastgeklemd.
Indien correct uitgelijnd, bevindt de spouwmes of het spouwmes zich in lijn met het blad, zowel op het niveau van het tafelblad als aan de bovenkant van het blad. Gebruik een rechte rand om ervoor te zorgen dat het blad is uitgelijnd met de spouwmes of het spouwmes . Bedien met de stroom uitgeschakeld de bladkantel- en hoogteaanpassingen over de uitersten van de beweging en zorg ervoor dat de zaagkap het blad bij alle bewerkingen vrijhoudt. Zie De zaagkap/spouwmes uitlijnen op het blad.

Een correcte montage en uitlijning van de zaagkap is essentieel voor een veilige bediening!

De zaagkap/spouwmes verwijderen

(Afb. D)

1. Trek aan de ontgrendelingshendel van de kap .
2. Til de zaagkap omhoog of het spouwmes .

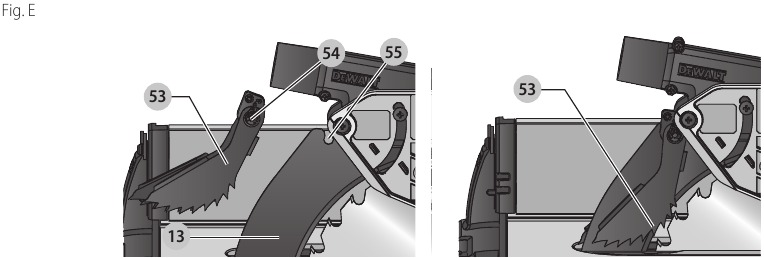

De terugslagbeveiliging monteren

(Afb. A, E)

Om het risico op ernstig persoonlijk letsel te verminderen, moet de terugslagbeveiliging voor alle mogelijke zaagsneden op zijn plaats zitten.

1. Verwijder de terugslagbeveiliging uit de opslagpositie. Zie Opslag.
2. Zoek de montagesleuf voor de terugslagbeveiliging aan de bovenkant van de spouwmes .
3. Lijn de steel uit met de montagesleuf. Druk de steel in en duw de terugslagbeveiliging naar beneden totdat deze vastklikt en op zijn plaats vergrendelt.
   OPMERKING: Trek aan de terugslagbeveiliging om er zeker van te zijn dat deze op zijn plaats is vergrendeld.
4. Om de terugslagbeveiliging te verwijderen, drukt u de steel in en trekt u deze omhoog en uit de montagesleuf.
   Bedien met de stroom uitgeschakeld de bladkantel- en hoogteaanpassingen over de uitersten van de beweging en zorg ervoor dat de zaagkap het blad bij alle bewerkingen vrijhoudt en dat de terugslagbeveiliging functioneert.

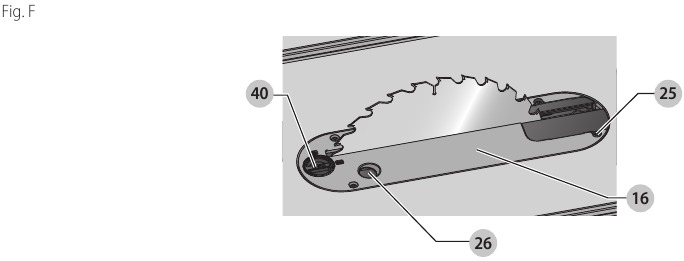

De keelplaat monteren

1. Lijn de keelplaat uit zoals weergegeven in afbeelding F, en steek de lipjes aan de achterkant van de keelplaat in de gaten aan de achterkant van de tafelopening.
2. Draai de nok tegen de klok in totdat de voorkant van de keelplaat op zijn plaats valt. Zet vast door de nokvergrendelingsknop 40 met de klok mee 1/4 slag te draaien (wanneer de nokvergrendeling zich onder de tafel bevindt en de keelplaat op zijn plaats houdt).
3. De keelplaat bevat vier stelschroeven die de keelplaat omhoog of omlaag brengen. Indien correct afgesteld, moet de voorkant van de keelplaat gelijk liggen met of iets onder het oppervlak van het tafelblad en op zijn plaats worden bevestigd. De achterkant van de keelplaat moet gelijk liggen met of iets boven het tafelblad.

Gebruik de machine nooit zonder de keelplaat. Vervang de keelplaat onmiddellijk wanneer deze versleten of beschadigd is.

De keelplaat verwijderen

1. Verwijder de keelplaat door de nokvergrendelingsknop te draaien 1/4 slag tegen de klok in
2. Gebruik het vingergat en trek de keelplaat omhoog en naar voren om de binnenkant van de zaag bloot te leggen. Bedien de zaag NIET zonder de keelplaat.

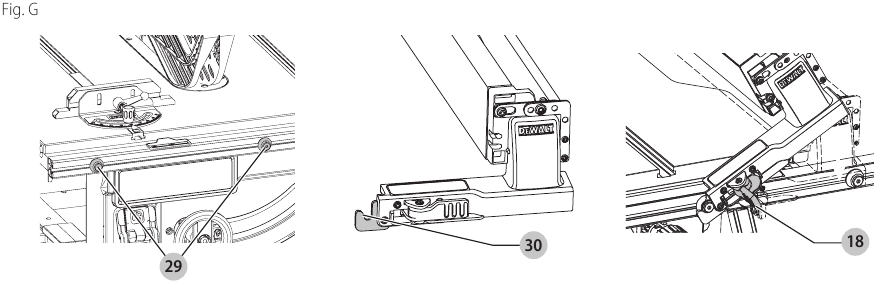

De parallelgeleider monteren

De parallelgeleider kan in twee posities aan de rechterkant (Positie 1 voor 0 mm tot 62 cm zagen en positie 2 voor 20,3 cm tot 82,5 cm zagen) en één positie aan de linkerkant van uw tafelzaag worden geïnstalleerd.

1. Ontgrendel de parallelgeleidervergrendelingen .
2. Houd de geleider in een hoek en lijn de locatorpennen uit (voor en achter) op de geleiderrails met de sleuven voor de geleiderkop .
3. Schuif de sleuven voor de kop op de pennen en draai de geleider omlaag totdat deze op de rails rust.
4. Vergrendel de geleider op zijn plaats door de vergrendelingen voor en achter te sluiten op de rails.

Bankmontage

(Afb. A, B)

Om het risico op persoonlijk letsel te verminderen, moet u ervoor zorgen dat de tafelzaag stevig op een stabiele ondergrond is gemonteerd voordat u deze gebruikt.

Zorg ervoor dat het oppervlak stabiel genoeg is zodat grote stukken materiaal er tijdens gebruik niet voor zorgen dat het omvalt.
De tafelzaag moet stevig worden gemonteerd. Er zijn vier gaten in de basis van het gereedschap aangebracht voor montage. We raden ten zeerste aan om deze gaten te gebruiken om de tafelzaag aan uw werkbank of een ander stationair, stijf frame te verankeren.

1. Centreer de zaag op een vierkant stuk multiplex van 12,7 mm.
2. Markeer de posities van de twee achterste montagegaten (met een tussenruimte van 220 mm) in het frame van de zaag met een potlood. Meet vervolgens 498,5 mm naar voren voor de twee voorste gaten met een tussenruimte van 230 mm.
3. Verwijder de zaag en boor gaten van 9 mm op de plaatsen die u zojuist hebt gemarkeerd.
4. Plaats de zaag over de vier gaten die u in het multiplex hebt geboord en steek vier machineschroeven van 8 mm VAN ONDEREN. Plaats ringen en moeren van 8 mm aan de bovenkant. Draai stevig vast.
5. Om te voorkomen dat de schroefkoppen het oppervlak beschadigen waarop u de zaag vastklemt, bevestigt u twee stroken afvalhout aan de onderkant van de multiplex basis. Deze stroken kunnen worden bevestigd met houtschroeven die vanaf de bovenkant zijn geplaatst, zolang ze niet door de onderkant van de strook uitsteken.
6. Gebruik een "C"-klem om de multiplex basis vast te zetten op uw werkbank wanneer u de zaag gebruikt.

AANPASSINGEN

Aanpassing van het zaagblad

Uitlijning zaagblad (parallel aan de verstekgeleider)

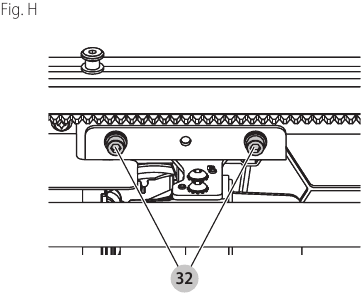

Snijgevaar. Controleer het zaagblad bij 0˚ en 45˚ om er zeker van te zijn dat het zaagblad de inlegplaat niet raakt, wat persoonlijk letsel kan veroorzaken.
Als het zaagblad niet goed is uitgelijnd met de verstekgeleider op het tafelblad, moet het worden gekalibreerd voor uitlijning. Gebruik de volgende procedure om het zaagblad en de verstekgeleider opnieuw uit te lijnen:

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat u aanpassingen uitvoert of instellingen wijzigt, of wanneer u reparaties uitvoert. Een onbedoelde start kan letsel veroorzaken.

1. Draai met een 5 mm inbussleutel de bevestigingsmiddelen van de achterste draaisteun , die zich aan de onderkant van de tafel bevinden, net genoeg los zodat de steun van links naar rechts kan bewegen.
2. Pas de steun aan totdat het zaagblad parallel loopt aan de sleuf voor de verstekgeleider.
3. Draai de bevestigingsmiddelen van de achterste draaisteun vast tot 12,5–13,6 Nm (110–120 in‑lbs).

Zaagbladhoogte aanpassen (Fig. A)
Het zaagblad kan worden verhoogd en verlaagd door aan het instelwiel voor de zaagbladhoogte te draaien .
Zorg ervoor dat de bovenste drie tanden van het zaagblad net door het bovenoppervlak van het werkstuk breken tijdens het zagen. Dit zorgt ervoor dat het maximale aantal tanden tegelijkertijd materiaal verwijdert, wat optimale prestaties oplevert.

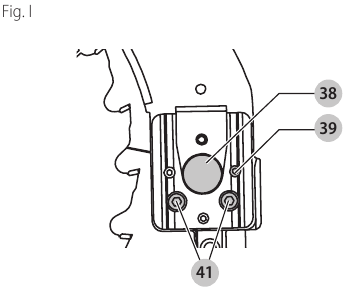

De beschermkap/spouwmes uitlijnen op het zaagblad

(Fig. A, B, I)

1. Verwijder de inlegplaat. Zie De inlegplaat verwijderen.
2. Zet het zaagblad op de volledige zaagdiepte en een afschuinhoek van 0°.
3. Zoek de drie kleine stelschroeven naast de vergrendelingsas van de beschermkap . Deze schroeven worden gebruikt om de positie van de beschermkap aan te passen.
4. Leg een rechte rand op de tafel tegen twee zaagbladtips. Het spouwmes mag de rechte rand niet raken. Draai indien nodig de twee grotere borgschroeven los .
5. Stel de kleine stelschroeven af om het spouwmes te verplaatsen volgens de positie die in stap 4 is vermeld. Leg de rechte rand op de tegenoverliggende kant van het zaagblad en herhaal de aanpassingen indien nodig.
6. Draai de twee grotere borgschroeven lichtjes vast .
7. Plaats een platte winkelhaak tegen het spouwmes om te controleren of het spouwmes verticaal en in lijn is met het zaagblad.
8. Gebruik indien nodig de stelschroeven om het spouwmes verticaal met de winkelhaak te plaatsen.
9. Herhaal stap 4 en 5 om de positie van het spouwmes te controleren.
10. Draai de twee grotere borgschroeven volledig vast .
11. Installeer en vergrendel de inlegplaat opnieuw .

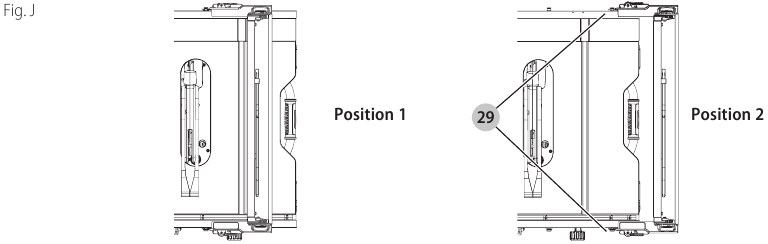

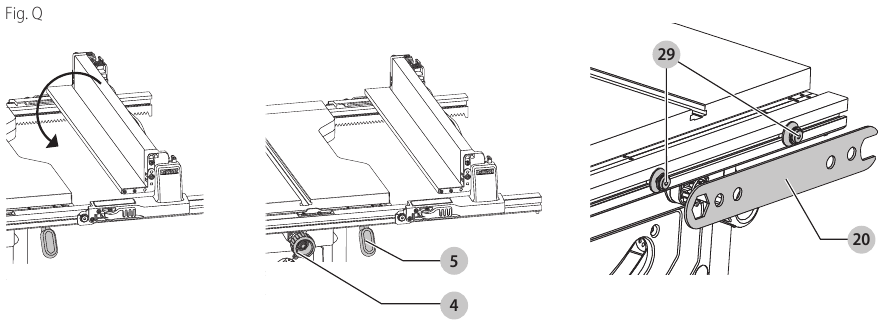

Parallelle aanpassing

(Fig. A, J, K, Q)

Een verkeerd uitgelijnde geleider, niet parallel aan het zaagblad, verhoogt het risico op terugslag!
Voor optimale prestaties moet het zaagblad parallel lopen aan de parallelgeleider. Deze aanpassing is in de fabriek uitgevoerd. Om opnieuw aan te passen:

Positie 1 Geleideruitlijning

1. Installeer de geleider in positie 1 en ontgrendel de hendel voor de railvergrendeling . Zoek beide positioneringspennen die de geleider op de voorste en achterste rails ondersteunen.
2. Draai de schroef van de achterste positioneringspen los en pas de uitlijning van de geleider in de groef aan totdat het geleidervlak parallel loopt aan het zaagblad. Zorg ervoor dat u vanaf het geleidervlak naar de voor- en achterkant van het zaagblad meet om de uitlijning te garanderen.
3. Draai de positioneringsschroef vast en herhaal dit aan de linkerkant van het zaagblad.
4. Controleer de aanpassing van de scheurwijzer.


Positie 2 Geleideruitlijning

1. Om de positie 2 geleiderpositioneringspennen uit te lijnen , moet u ervoor zorgen dat de pennen van positie 1 zijn uitgelijnd. Zie Positie 1 Geleideruitlijning.
2. Draai de pennen van positie 2 los en gebruik vervolgens de gaten van de zaagbladsleutel als richtlijn voor de positionering om de pennen uit te lijnen.

3. Draai de positioneringspennen vast (voor en achter).

De scheurlijn aanpassen

(Fig. A, K)

1. Ontgrendel de hendel voor de railvergrendeling .
2. Zet het zaagblad op een afschuining van 0° en verplaats de geleider naar binnen totdat deze het zaagblad raakt.
3. Vergrendel de hendel voor de railvergrendeling.
4. Draai de schroeven van de scheurlijnaanwijzer los en stel de scheurlijnaanwijzer in op nul (0). Draai de schroeven van de scheurlijnaanwijzer weer vast. De gele scheurlijn (bovenkant) leest alleen correct af wanneer de geleider aan de rechterkant van het zaagblad is gemonteerd en zich in positie 1 bevindt (voor een scheurlengte van nul tot 62 cm), niet in de positie voor een scheurlengte van 82,5 cm. De witte schaal (onderkant) leest alleen correct af wanneer de geleider aan de rechterkant van het zaagblad is gemonteerd en zich in positie 2 bevindt (voor een scheurlengte van 20,3 cm tot 82,5 cm).

De scheurlijn leest alleen correct af wanneer de geleider rechts van het zaagblad is gemonteerd.

Railvergrendeling aanpassen

(Fig. A, L)
De railvergrendeling is in de fabriek ingesteld. Als u opnieuw moet aanpassen, gaat u als volgt te werk:

1. Vergrendel de hendel voor de railvergrendeling .
2. Draai aan de onderkant van de zaag de borgmoer los .
3. Draai de zeskantstang vast totdat de veer op het vergrendelingssysteem is ingedrukt, waardoor de gewenste spanning op de hendel voor de railvergrendeling ontstaat. Draai de borgmoer weer vast tegen de zeskantstang.
4. Draai de zaag om en controleer of de geleider niet beweegt wanneer de vergrendelingshendel is ingeschakeld. Als de geleider nog steeds los zit, draai de veer dan verder vast.

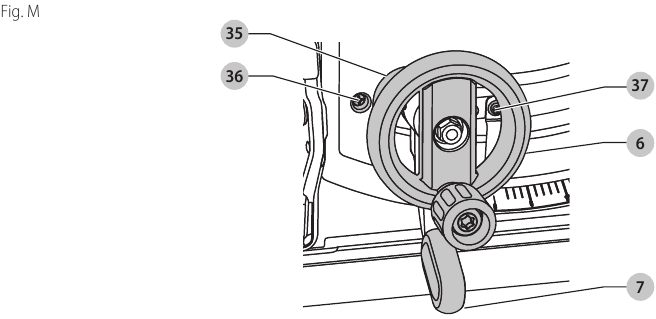

Afschuiningsstop en wijzeraanpassing

1. Zet het zaagblad volledig omhoog door aan het instelwiel voor de zaagbladhoogte te draaien met de klok mee totdat het stopt.
2. Ontgrendel de hendel voor de afschuiningvergrendeling door deze omhoog en naar rechts te duwen. Draai de schroef van de afschuiningsstop los .
3. Plaats een platte winkelhaak tegen het tafelblad en tegen het zaagblad tussen de tanden. Zorg ervoor dat de hendel voor de afschuiningvergrendeling zich in de ontgrendelde of omhoogstaande positie bevindt.
4. Pas met de hendel voor de afschuiningvergrendeling de afschuininghoek aan totdat het zaagblad plat tegen de winkelhaak ligt.
5. Draai de hendel voor de afschuiningvergrendeling vast door deze omlaag te duwen.
6. Draai aan de nok van de afschuiningsstop totdat deze stevig contact maakt met het lagerblok. Draai de schroef van de afschuiningsstop vast .
7. Controleer de schaal voor de afschuininghoek. Als de wijzer niet 0° aangeeft, draai dan de wijzerschroef los en verplaats de wijzer zodat deze correct afleest. Draai de wijzerschroef weer vast.
8. Herhaal dit bij 45°, maar pas de wijzer niet aan.

Verstekgeleider aanpassen

(Fig. A)
Om de verstekgeleider aan te passen draait u de knop los, stelt u deze in op de gewenste hoek en draait u de knop vast.

Lichaams- en handpositie

De juiste positionering van uw lichaam en handen tijdens het gebruik van de tafelzaag maakt het zagen gemakkelijker, nauwkeuriger en veiliger.

• Plaats uw handen nooit in de buurt van het snijgebied.
• Plaats uw handen niet dichter dan 150 mm van het zaagblad.
• Kruis uw handen niet.
• Houd beide voeten stevig op de vloer en bewaar het juiste evenwicht.

WERKING

Gebruiksaanwijzing

Neem altijd de veiligheidsinstructies en de geldende voorschriften in acht.

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u het gereedschap los van de stroombron voordat u aanpassingen maakt of hulpstukken/ accessoires installeert. Een onbedoelde start kan letsel veroorzaken.
De aandacht van Britse gebruikers wordt gevestigd op de "woodworking machines regulations 1974" en eventuele latere wijzigingen.
Zorg ervoor dat de machine zo is geplaatst dat hij voldoet aan uw ergonomische omstandigheden in termen van tafelhoogte en stabiliteit. De plaats van de machine moet zo worden gekozen dat de bediener een goed overzicht heeft en voldoende vrije ruimte rond de machine heeft om het werkstuk zonder beperkingen te kunnen hanteren.
Om de effecten van verhoogde trillingen te verminderen, moet u ervoor zorgen dat de omgeving niet te koud is, dat de machine en het accessoire goed worden onderhouden en dat de grootte van het werkstuk geschikt is voor deze machine.

• Zorg ervoor dat de machine zo is geplaatst dat hij voldoet aan de ergonomische omstandigheden in termen van tafelhoogte en stabiliteit. De plaats van de machine moet zo worden gekozen dat de bediener een goed overzicht heeft en voldoende vrije ruimte rond de machine heeft om het werkstuk zonder beperkingen te kunnen hanteren.
• Installeer het juiste zaagblad. Gebruik geen overmatig versleten bladen. Het maximale toerental van het gereedschap mag niet hoger zijn dan dat van het zaagblad.
• Probeer geen te kleine stukken te zagen.
• Laat het blad vrij zagen. Forceer niet.
• Laat de motor op volle snelheid komen voordat u gaat zagen.
• Zorg ervoor dat alle vergrendelknoppen en klemhendels goed vastzitten.
• Plaats nooit een van beide handen in het bladgebied wanneer de zaag is aangesloten op de elektrische stroombron.
• Gebruik uw zaag nooit voor vrijehandse zaagsneden!
• Zaag geen kromgetrokken, gebogen of bolle werkstukken. Er moet minstens één rechte, gladde kant zijn om tegen de parallelgeleider of verstekgeleider te plaatsen.
• Ondersteun lange werkstukken altijd om terugslag te voorkomen.
• Verwijder geen afgezaagde stukken uit het bladgebied terwijl het blad draait.

In- en uitschakelen

De aan/uit-schakelaar van uw zaagtafel biedt meerdere voordelen:

• Nulspanningsbeveiliging: als de stroom om welke reden dan ook wordt uitgeschakeld, moet de schakelaar bewust opnieuw worden geactiveerd.
• Om de machine in te schakelen, drukt u op de groene startknop.
• Om de machine uit te schakelen, drukt u op de rode stopknop.

Instructies voor de vergrendelfunctie
Een afdekking boven de schakelaar kan worden neergeklapt voor het aanbrengen van een hangslot om de zaag uit te schakelen. Een hangslot met een maximale diameter van 6,35 mm en een minimale speling van 76,2 mm wordt aanbevolen.

Werking van de beschermkap

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat u instellingen aanpast of wijzigt of wanneer u reparaties uitvoert. Een onbedoelde start kan letsel veroorzaken.

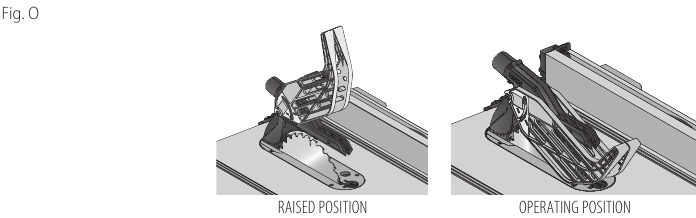

1. De doorzichtige zijbeschermkap(pen) vergrendelen op hun plaats wanneer ze in de omhooggeklapte stand staan.
2. Deze functie verhoogt het zicht bij het meten van de afstand van het blad tot de geleider.
3. Duw de beschermkap(pen) omlaag en ze komen vrij in de werkstand.
   OPMERKING: Trek aan de terugslagbeveiliging om er zeker van te zijn dat deze op zijn plaats is vergrendeld. Zorg er ALTIJD voor dat beide beschermkappen in de onderste stand staan en contact maken met de tafel voordat u de machine bedient.

Werking van de parallelgeleider

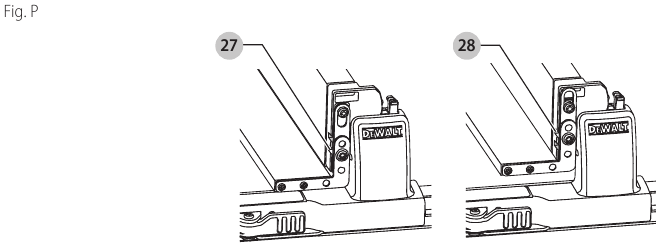

(Afb. P, Q, S)

Hendel voor railvergrendeling
De hendel voor railvergrendeling vergrendelt de geleider op zijn plaats en voorkomt beweging tijdens het zagen. Om de railhendel te vergrendelen, duwt u deze omlaag en naar de achterkant van de zaag. Om te ontgrendelen, trekt u deze omhoog en naar de voorkant van de zaag.
OPMERKING: Vergrendel bij het schulpen altijd de hendel voor railvergrendeling.

Werkstukondersteuning/smalle parallelgeleider
Uw tafelzaag is uitgerust met een werkstukondersteuning om werkstukken te ondersteunen die buiten de zaagtafel uitsteken.
Om de smalle parallelgeleider in de werkstukondersteuningsstand te gebruiken, draait u deze vanuit de opgeborgen stand zoals weergegeven in afbeelding Q en schuift u de pennen in de onderste sets sleuven aan beide uiteinden van de geleider.
Om de smalle parallelgeleider in de smalle schulpstand te gebruiken, klikt u de pennen in de bovenste sets sleuven aan beide uiteinden van de geleider. Deze functie geeft 51 mm extra ruimte aan het blad. Raadpleeg afbeelding P.
OPMERKING: Trek de werkstukondersteuning in of pas deze aan de smalle schulpgeleiderstand aan wanneer u over de tafel werkt.
OPMERKING: Trek bij gebruik van de smalle schulpgeleider 51 mm af van de aangegeven schaalverdeling.

Fijninstelknop
Met de fijninstelknop kunt u kleinere aanpassingen maken bij het instellen van de geleider. Voordat u gaat afstellen, moet u ervoor zorgen dat de railvergrendelingshendel in de bovenste of ontgrendelde stand staat.

Schaalaanwijzer schulpgeleider
De schaalaanwijzer van de schulpgeleider moet worden afgesteld voor een goede werking van de schulpgeleider als de gebruiker schakelt tussen dikke en dunne kerfbladen. De schaalaanwijzer geeft alleen correct aan wanneer de geleider in positie 1 of 2 aan de rechterkant van het blad is geïnstalleerd. Wanneer u de smalle schulpgeleider gebruikt voor smal schulpen (niet in de werkstukondersteuningsstand), trek dan 51 mm af van de aangegeven schaalverdeling. Zie De schaalverdeling van de schulpgeleider aanpassen onder Aanpassingen.

BASIS ZAAGSNEDEN

Doorzaagbewerkingen

Gebruik de bladbeschermingsconstructie voor alle doorzaagbewerkingen.

Langszagen

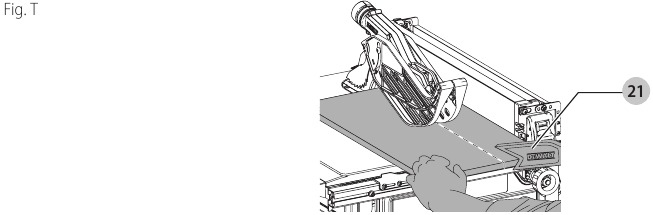

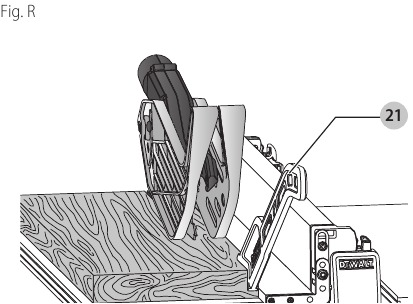

(Afb. A, B, R, S, T)

Scherpe randen.

1. Stel het zaagblad in op een afschuining van 0°.
2. Plaats de parallelgeleider en vergrendel de parallelgeleidervergrendeling (Afb. A).
3. Breng het zaagblad omhoog tot het ongeveer 3 mm hoger is dan de bovenkant van het werkstuk. Plaats de bovenste zaagbladbeschermer en de anti-terugslagconstructie.
4. Pas de positie van de geleider aan en vergrendel de railvergrendelingshendel , zie Werking parallelgeleider.
5. Houd het werkstuk plat op de tafel en tegen de geleider aan. Houd het werkstuk uit de buurt van het zaagblad.

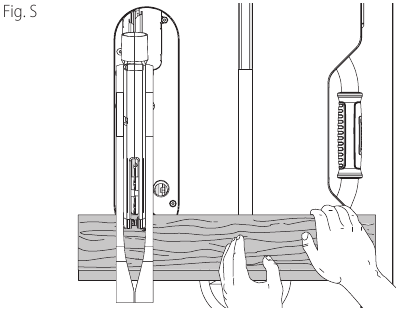

6. Houd beide handen uit de buurt van het pad van het zaagblad (Afb. S).
7. Schakel de machine in en laat het zaagblad op volle snelheid komen.
8. Voer het werkstuk langzaam onder de beschermer door, en houd het stevig tegen de parallelgeleider aan. Laat de tanden snijden en forceer het werkstuk niet door het zaagblad. De zaagbladsnelheid moet constant worden gehouden.
9. Gebruik altijd een duwstok wanneer u dicht bij het zaagblad werkt (Afb. R, T).
10. Nadat u de zaagsnede hebt voltooid, schakelt u de machine uit, laat u het zaagblad stoppen en verwijdert u het werkstuk.

• Duw of houd nooit de "vrije" of afgesneden kant van het werkstuk vast.
• Zaag GEEN extreem kleine werkstukken.
• Gebruik altijd een duwstok bij het langszagen van kleine werkstukken.

Verstekzaagsneden

(Afb. A)

1. Om de vereiste verstekhoek in te stellen, draait u de verstekvergrendelingshendel door deze omhoog en naar rechts te duwen.
2. Om de gewenste hoek in te stellen, draait u de hendel door deze omlaag en naar links te duwen om hem op zijn plaats te vergrendelen.
3. Ga verder zoals bij het langszagen.

Dwarsdoorsnijden en verstekdwarsdoorsnijden

(Afb. S)

1. Verwijder de parallelgeleider en plaats de verstekgeleider in de gewenste sleuf.
2. Vergrendel de verstekgeleider op 0°.
3. Ga verder zoals bij het langszagen.

Verstekzaagsneden

(Afb. A)

1. Stel de verstekgeleider 10 in op de vereiste hoek.
   OPMERKING: Houd het werkstuk altijd stevig tegen de voorkant van de verstekgeleider aan.
2. Ga verder zoals bij het langszagen.

Samengestelde verstekzaagsnede

Deze zaagsnede is een combinatie van een verstek- en een afschuinzaagsnede. Stel de afschuining in op de vereiste hoek en ga verder zoals voor een dwarsdoorsnijdende verstekzaagsnede.

Ondersteuning voor lange stukken

• Ondersteun lange stukken altijd.
• Ondersteun lange werkstukken met behulp van geschikte middelen, zoals schragen of soortgelijke apparaten om te voorkomen dat de uiteinden naar beneden zakken.

Niet-doorlopend zagen (groeven en sponningen)

Verwijder de bladbeschermingsconstructie en plaats het niet-doorlopend spouwmes voor niet-doorlopende zaagbewerkingen. Gebruik veerplanken voor alle niet-doorlopende zaagbewerkingen waarbij de bladbeschermingsconstructie, de anti-terugslagconstructie en het spouwmes niet kunnen worden gebruikt.
Instructies in de paragrafen Langszagen, Dwarsdoorsnijden, Verstekdwarsdoorsnijden, Verstekzagen en Samengesteld verstekzagen zijn voor zaagsneden die worden gemaakt door de volledige dikte van het materiaal. De zaag kan ook niet‑doorlopende zaagsneden uitvoeren om groeven of sponningen in het materiaal te vormen.

Niet-doorlopend langszagen

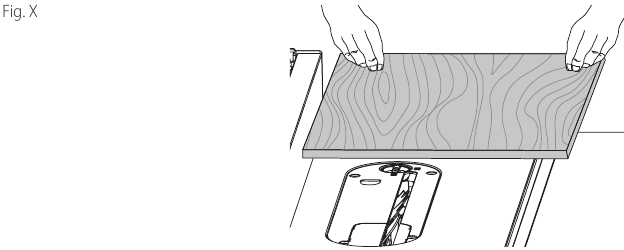

(Afb. D, X)

Een parallelgeleider moet ALTIJD worden gebruikt voor langszagen om verlies van controle en persoonlijk letsel te voorkomen. Voer NOOIT een langszagen uit uit de vrije hand. Vergrendel de geleider ALTIJD aan de rail.

Wanneer u verstek langszagen en waar mogelijk, plaatst u de geleider aan de kant van het zaagblad zodat het zaagblad van de geleider en de handen af is gekanteld.

Houd handen uit de buurt van het zaagblad. Bij niet-doorlopend zagen is het zaagblad niet altijd zichtbaar tijdens het zagen, dus extra voorzichtigheid is geboden om ervoor te zorgen dat de handen uit de buurt van het zaagblad blijven.

Gebruik een duwstok om het werkstuk aan te voeren als er zich 51–152 mm tussen de geleider en het zaagblad bevindt. Gebruik een smalle langszagen en duwblok om het werkstuk aan te voeren als er zich 51 mm of minder tussen de geleider en het zaagblad bevindt.

1. Verwijder de bladbeschermingsconstructie en plaats het niet‑ doorlopende spouwmes (Afb. D). Zie: Het monteren van de zaagbladbeschermingsconstructie/het spouwmes.
2. Vergrendel de parallelgeleider door de railvergrendelingshendel omlaag te drukken. Verwijder de verstekgeleider.
3. Breng het zaagblad omhoog tot de gewenste zaagdiepte.
4. Houd het werkstuk plat op de tafel en tegen de geleider aan. Houd het werkstuk ongeveer 25,4 mm uit de buurt van het zaagblad.

   Het werkstuk moet een rechte rand tegen de geleider hebben en mag niet kromgetrokken, gedraaid of gebogen zijn. Houd beide handen uit de buurt van het zaagblad en uit de buurt van het pad van het zaagblad. Zie de juiste handpositie in afbeelding X.
5. Schakel de zaag in en laat het zaagblad op snelheid komen. Beide handen kunnen worden gebruikt bij het starten van de zaagsnede. Als er ongeveer 305 mm over is om te langszagen, gebruik dan slechts één hand, met uw duim die het materiaal duwt, uw wijs- en middelvinger die het materiaal naar beneden houden en uw andere vingers die over de geleider zijn gehaakt. Houd uw duim altijd langs uw eerste twee vingers en dicht bij de geleider.
6. Houd het werkstuk tegen de tafel en de geleider en voer het werkstuk langzaam helemaal door het zaagblad naar achteren. Blijf het werkstuk duwen totdat het vrij is van de zaagbladbeschermingsconstructie en van de achterkant van de tafel valt. Overbelast de motor niet.
7. Probeer nooit het werkstuk terug te trekken terwijl het zaagblad draait. Zet de schakelaar uit, laat het zaagblad stoppen en schuif het werkstuk eruit.
8. Gebruik altijd een werkstukondersteuning wanneer u een lang stuk materiaal of een paneel zaagt. Een schraag, rollen of een uitvoerconstructie biedt voldoende ondersteuning voor dit doel. De werkstukondersteuning moet zich op dezelfde hoogte of iets lager dan de zaagtafel bevinden.

Niet-doorlopend langszagen van kleine stukken

(Afb. A)
Het is onveilig om kleine stukken langszagen. Het is niet veilig om uw handen dicht bij het zaagblad te plaatsen. Zaag in plaats daarvan een groter stuk langszagen om het gewenste stuk te verkrijgen. Wanneer een kleine breedte moet worden gelangszaagd en de hand niet veilig tussen het zaagblad en de parallelgeleider kan worden geplaatst, gebruik dan een of meer duwstokken. Een duwstok wordt meegeleverd met deze zaag, bevestigd aan de parallelgeleider. Gebruik de duwstok(ken) om het werkstuk tegen de tafel en de geleider aan te houden en duw het werkstuk volledig langs het zaagblad.

Niet-doorlopend versteklangszagen

Deze bewerking is hetzelfde als niet‑doorlopend langszagen, behalve dat de verstekhoek is ingesteld op een andere hoek dan nul graden. Zie afbeelding W voor de juiste handpositie.

Controleer, voordat u de zaag op de stroombron aansluit of de zaag bedient, altijd of het spouwmes correct is uitgelijnd en vrij is van het zaagblad. Controleer de uitlijning na elke wijziging van de verstekhoek.

Niet-doorlopend dwarsdoorsnijden

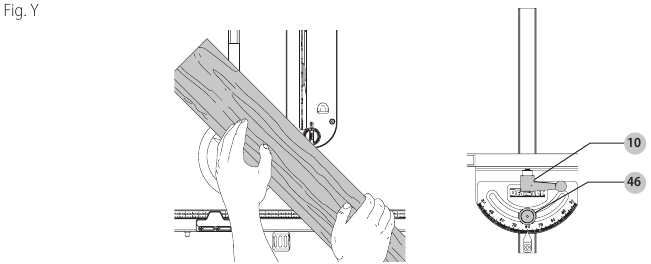

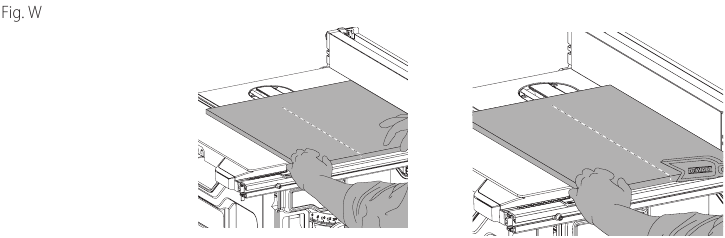

(Afb. W, Y)

Gebruik NOOIT de parallelgeleider in combinatie met de verstekgeleider.

Om het risico op letsel te verminderen, mag u de geleider NOOIT gebruiken als geleider of lengteaanslag bij het dwarsdoorsnijden.

Wanneer u een blok als afkortzaag gebruikt, moet het blok minimaal 19 mm dik zijn en het is erg belangrijk dat de achterkant van het blok zo is gepositioneerd dat het werkstuk vrij is van het blok voordat het het zaagblad raakt, om contact met het zaagblad te voorkomen, wat resulteert in een weggeslingerd werkstuk en mogelijk letsel.

1. Verwijder de parallelgeleider en plaats de verstekgeleider in de gewenste sleuf.
2. Pas de zaagbladhoogte aan op de gewenste zaagdiepte.
3. Houd het werkstuk stevig tegen de verstekgeleider met het pad van het zaagblad in lijn met de gewenste zaaglocatie. Houd het werkstuk ongeveer 2,5 cm voor het zaagblad. HOUD BEIDE HANDEN UIT DE BUURT VAN HET ZAAGBLAD EN HET PAD VAN HET ZAAGBLAD (Afb. W).
4. Start de zaagmotor en laat het zaagblad op snelheid komen.
5. Terwijl u beide handen gebruikt om het werkstuk tegen de voorkant van de verstekgeleider te houden en het werkstuk plat tegen de tafel te houden, duwt u het werkstuk langzaam door het zaagblad.
6. Probeer nooit het werkstuk te trekken terwijl het zaagblad draait. Zet de schakelaar uit, laat het zaagblad stoppen en schuif het werkstuk voorzichtig eruit.

Niet-doorlopend verstekdwarsdoorsnijden

Deze bewerking is hetzelfde als dwarsdoorsnijden, behalve dat de verstekhoek is ingesteld op een andere hoek dan 0°.

Controleer, voordat u de zaag op de stroombron aansluit of de zaag bedient, altijd of het spouwmes correct is uitgelijnd en vrij is van het zaagblad. Controleer de uitlijning na elke wijziging van de verstekhoek.

Niet-doorlopend verstekzagen

(Afb. Y)
Deze bewerking is hetzelfde als dwarsdoorsnijden, behalve dat de verstekgeleider is vergrendeld in een andere hoek dan 0°. Houd het werkstuk STEVIG tegen de verstekgeleider en voer het werkstuk langzaam in het zaagblad (om te voorkomen dat het werkstuk beweegt).

Werking van de niet-doorlopende verstekgeleider
Om uw verstekgeleider in te stellen:

1. Maak de vergrendelingsknop van de verstekgeleider los .
2. Verplaats de verstekgeleider naar de gewenste hoek.
3. Draai de vergrendelingsknop van de verstekgeleider vast.

Niet-doorlopend samengesteld verstekzagen
Dit is een combinatie van niet‑doorlopend verstekdwarsdoorsnijden en niet‑doorlopend verstekzagen. Volg de instructies voor zowel niet-doorlopend verstekdwarsdoorsnijden als niet‑doorlopend verstekzagen.

Stofafzuiging

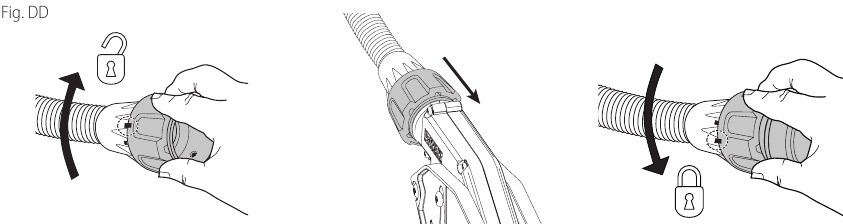

(Afb. A, DD)

De machine is voorzien van een stofafvoerpoort aan de achterkant van de machine, geschikt voor gebruik met stofafzuigingsapparatuur met nozzles van 57/65 mm. Bij de machine wordt een verloopstuk meegeleverd voor het gebruik van stofafzuigingstuitjes met een diameter van 34–40 mm.
Bij de machine wordt een verloopstuk meegeleverd voor gebruik met het DEWALT AirLock-systeem (DWV9000‑XJ).
De bladbeschermingsconstructie is ook voorzien van een stofafvoerpoort voor nozzles van 35 mm of directe bevestiging aan de DEWALT AirLock (DWV9000‑XJ).
Stof van materialen zoals loodhoudende coatings en sommige houtsoorten kan schadelijk zijn voor de gezondheid. Het inademen van het stof kan allergische reacties veroorzaken en/of leiden tot luchtweginfecties bij de gebruiker of omstanders.
Bepaald stof, zoals eiken- of beukenhoutstof, wordt als kankerverwekkend beschouwd, vooral in verband met houtbehandelingsadditieven.
Neem de relevante voorschriften in uw land voor de te bewerken materialen in acht.
De stofzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik bij het opzuigen van droog stof dat bijzonder schadelijk is voor de gezondheid of kankerverwekkend is een stofzuiger van stofklasse M.
De bladbeschermingsconstructie is ook voorzien van een stofafvoerpoort voor nozzles van 35 mm (stofzuiger van klasse M).

• Sluit tijdens alle bewerkingen een stofafzuigingsapparaat aan dat is ontworpen in overeenstemming met de relevante voorschriften met betrekking tot stofemissie.
• Zorg ervoor dat de gebruikte stofafzuigslang geschikt is voor de toepassing en het te zagen materiaal. Zorg voor een goed slangbeheer.
• Wees u ervan bewust dat kunstmatige materialen zoals spaanplaat of MDF tijdens het zagen meer stofdeeltjes produceren dan natuurlijk hout.

Opslag

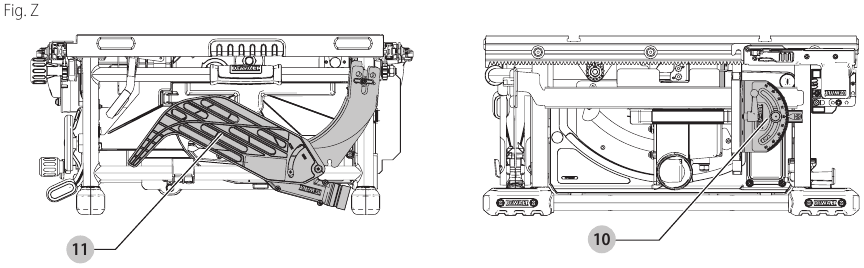

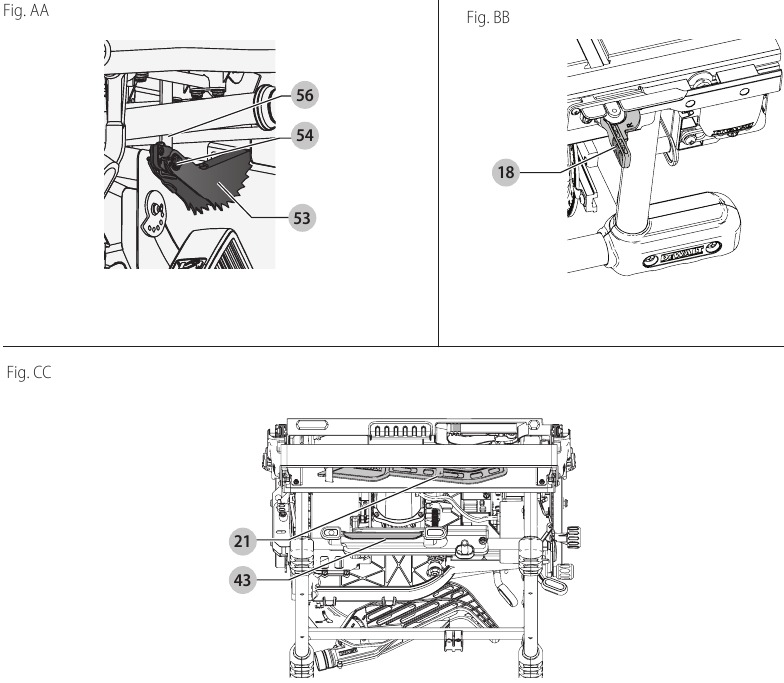

(Fig. B, Z–CC)
Bewaar de machine op een veilige manier wanneer deze niet wordt gebruikt. De opslaglocatie moet droog en afsluitbaar zijn. Dit voorkomt schade aan de machine tijdens de opslag en dat de machine wordt bediend door ongetrainde personen.

1. Bevestig de duwstok aan de geleider.
2. Verwijder de zaagkapmontage. Zie Zaagkapmontage verwijderen Guard Assembly. Schuif de zaagkapmontage in de houder zoals afgebeeld en draai vervolgens de vergrendelknop 1/4 om hem vast te zetten. Raadpleeg Afbeelding Z.
3. Schuif de steeksleutels in de zak totdat de gele knop is uitgelijnd met het gat om ze vast te zetten, zie afbeelding B.
4. Steek de geleidestang van de verstekmeter in de zak totdat deze de bodem raakt.
5. Wikkel het snoer op deze plaats . Zie afbeelding CC.
6. Om de geleider op te bergen, klikt u de werksteun in de opgeborgen stand. Verwijder de geleider van de rails. Haak de locator-sleuven NIET vast op de locatorschroeven van de linkergeleider. Deze schroeven zijn uitgelijnd met de uitsparing op de geleider zoals afgebeeld. Sluit de vergrendelingen van de parallelgeleider om hem vast te zetten.
7. Het niet-doorlopende spouwmes kan in de zaag worden geïnstalleerd (werkpositie) of samen met de zaagkapmontage worden opgeborgen. Zie afbeelding B.
8. Druk op de stift op de terugslagbeveiliging om de montage uit de spouwmessleuf te schuiven.
9. Plaats de terugslagbeveiliging in het opberggat zoals afgebeeld. Terwijl u de stift indrukt schuift u de terugslagbeveiliging over de opbergbeugel en laat u de pen los om hem vast te zetten.

Transport

(Fig. A, B)
Voordat er getransporteerd wordt, moet het volgende worden gedaan:

• Wikkel het snoer op
• Draai aan het wiel voor het aanpassen van de zaaghoogte in de richting tegen de klok in totdat de tanden van het zaagblad zich onder de zaagtafel bevinden. Vergrendel de schuine vergrendelhendel .
• Schuif de geleiderails volledig naar binnen en zet ze vast met de railvergrendelhendel .
• Draag de machine altijd met behulp van de daarvoor bestemde handgrepen , zie afbeeldingen A en B.

Transporteer de machine altijd met de bovenste zaagkap gemonteerd.

ONDERHOUD

Uw DeWALT-elektrisch gereedschap is ontworpen om lange tijd met een minimum aan onderhoud te werken. Een continue, bevredigende werking is afhankelijk van een goed onderhoud van het gereedschap en regelmatige reiniging.

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u het los van de stroombron voordat u aanpassingen verricht of hulpstukken/ accessoires verwijdert/installeert. Een accidentele start kan letsel veroorzaken.

Smering

De motor en lagers hebben geen extra smering nodig. Als het moeilijker wordt om het zaagblad omhoog en omlaag te brengen, reinigt u de hoogteverstelschroeven en smeert u ze in:

1. Haal de stekker van de zaag uit het stopcontact.
2. Zet de zaag op zijn kant.

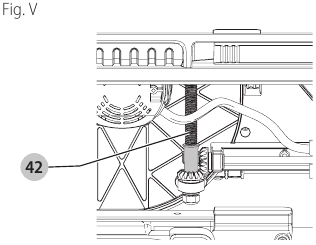

3. Reinig en smeer de schroefdraad van de hoogteverstelschroef aan de onderkant van deze zaag, zoals weergegeven in figuur V. Gebruik algemeen smeervet.


Reinigen

(Fig. A, U)

Elektrische schok en mechanisch gevaar. Koppel het elektrische apparaat los van de stroombron voordat u het reinigt.

Om een veilige en efficiënte werking te garanderen, moet u het elektrische apparaat en de ventilatiesleuven altijd schoonhouden.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en een milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.
Ventilatiesleuven kunnen worden gereinigd met een droge, zachte, niet-metalen borstel en/of een geschikte stofzuiger. Gebruik GEEN water of reinigingsmiddelen. Draag een goedgekeurde oogbescherming en een goedgekeurd stofmasker.

Om het risico op letsel te verminderen, moet u het tafelblad regelmatig reinigen.

Om het risico op letsel te verminderen, moet u het stofopvangsysteem regelmatig reinigen.

1. Koppel de machine los van de stroomvoorziening en zet de zaag vervolgens op zijn kant, zodat het onderste open gedeelte van de eenheid toegankelijk is.

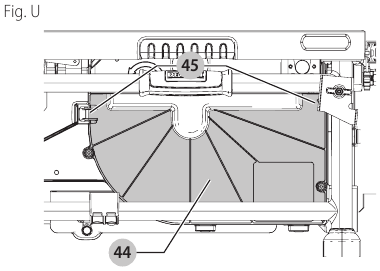

2. Open de stofklep zoals weergegeven in figuur U, door de twee schroeven los te draaien en vervolgens de zijclips naar elkaar toe te drukken. Verwijder het overtollige stof en zet de klep weer vast door de zijclips volledig op hun plaats te duwen en vervolgens de borgschroeven aan te draaien.


Om het risico op ernstig persoonlijk letsel te verminderen, mag u de zaag niet gebruiken zonder de stofklep weer te bevestigen.
Als er werkstukfragmenten vast komen te zitten tussen het zaagblad en de beschermkappen, koppelt u de machine los van de stroomvoorziening en volgt u de instructies in het hoofdstuk Het zaagblad monteren. Verwijder de vastgelopen onderdelen en monteer het zaagblad opnieuw.
De zaagbladbescherming en keelplaat moeten op hun plaats worden gezet voordat de zaag wordt gebruikt.
Inspecteer voor gebruik zorgvuldig de bovenste en onderste zaagbladbescherming en de stofafzuigslang om vast te stellen of deze naar behoren werken. Zorg ervoor dat spanen, stof of werkstukdeeltjes niet kunnen leiden tot een blokkade van een van de functies.

Optionele accessoires

Aangezien accessoires, anders dan die van DeWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.
Raadpleeg uw dealer voor meer informatie over de juiste accessoires.
Vervang de zaagbladbeschermer als deze versleten is. Neem contact op met uw plaatselijke DeWALT-servicecentrum voor meer informatie over het vervangen van de zaagbladbeschermer.
ZAAGBLADEN: GEBRUIK ALTIJD 254 mm geluidsarme zaagbladen met een asgat van 16 mm. Het nominale toerental van het blad moet minimaal 5000 RPM zijn. Gebruik nooit een blad met een kleinere diameter. Het is dan niet goed beschermd.

BESCHRIJVINGEN VAN ZAAGBLADEN
TOEPASSING	DIAMETER	TANDEN
Zaagbladen voor constructie (snel schulpen)
Algemeen gebruik	254 mm	24
Fijn dwars zagen	254 mm	40
Zaagbladen voor houtbewerking (zorgen voor gladde, zuivere sneden)
Fijn dwars zagen	254 mm	60

Raadpleeg uw dealer voor meer informatie over de juiste accessoires.

• DWE74911 Rolzaagstandaard
• DWE74912 Schaarbeenstandaard

Belgique et Luxembourg België en Luxemburg	DeWALT - Belgium BVBA Egide Walschaertsstraat 16 2800 Mechelen	Tel: NL Tel: FR Fax:	32 15 47 37 63 32 15 47 37 64 32 15 47 37 99	www.dewalt.be enduser.BE@SBDinc.com
Danmark	DeWALT (Stanley Black&Decker AS) Roskildevej 22 2620 Albertslund	Tel: Fax:	70 20 15 10 70 22 49 10	www.dewalt.dk kundeservice.dk@sbdinc.com
Deutschland	DeWALT Richard-Klinger-Str. 11 65510 Idstein	Tel: Fax:	06126-21-0 06126-21-2770	www.dewalt.de infodwge@sbdinc.com
Ελλάς	DeWALT (Ελλάς) Α.Ε. EΔΡΑ-ΓΡΑΦΕΙΑ: Στράβωνος 7 & Λ. Βουλιαγμένης, Γλυφάδα 166 74, Αθήνα SERVICE: Ημερος Τόπος 2 (Χάνι Αδάμ) – 193 00 Ασπρόπυργος	Τηλ: Φαξ:	00302108981616 00302108983570	www.dewalt.gr greece.service@sbdinc.com
España	DeWALT Ibérica, S.C.A. Parc de Negocios "Mas Blau" Edificio Muntadas, c/Bergadá, 1, Of. A6 08820 El Prat de Llobregat (Barcelona)	Tel: Fax:	934 797 400 934 797 419	www.dewalt.es respuesta.postventa@sbdinc.com
France	DeWALT (Stanley Black & Decker France SAS) 62 Chemin de la Bruyère 69570 Dardilly, France	Tel: Fax:	04 72 20 39 20 04 72 20 39 00	www.dewalt.fr scufr@sbdinc.com
Schweiz Suisse Svizzera	DeWALT In der Luberzen 42 8902 Urdorf	Tel: Fax:	044 - 755 60 70 044 - 730 70 67	www.dewalt.ch service@rofoag.ch
Ireland	DeWALT Building 4500, Kinsale Road Cork Airport Business Park Cork, Ireland	Tel: Fax:	00353-2781800 01278 1811	www.dewalt.ie Sales.ireland@sbdinc.com
Italia	DeWALT via Energypark 6 20871 Vimercate (MB), IT	Tel: Fax:	800-014353 39 039-9590200 39 039-9590311	www.dewalt.it
Nederlands	DeWALT Netherlands BVPostbus 83, 6120 AB BORN	Tel: Fax:	31 164 283 063 31 164 283 200	www.dewalt.nl
Norge	DeWALT Postboks 4613 0405 Oslo, Norge	Tel: Fax:	45 25 13 00 45 25 08 00	www.dewalt.no kundeservice.no@sbdinc.com
Österreich	DeWALT Werkzeug Vertriebsges m.b. H Oberlaaerstrasse 248, A-1230 Wien	Tel: Fax:	01 - 66116 - 0 01 - 66116 - 614	www.dewalt.at service.austria@sbdinc.com
Portugal	DeWALT Ed. D Dinis, Quina da Fonte Rua dos Malhoes 2 2A 2º Esq. Oeiras e S. Juliao da Barra, paço de Arcos e Caxias 2770 071 Paço de Arcos	Tel: Fax:	+351 214667500 +351214667580	www.dewalt.pt resposta.posvenda@sbdinc.com
Suomi	DeWALT PL47 00521 Helsinki, Suomi	Puh: Faksi:	010 400 4333 0800 411 340	www.dewalt.fi asiakaspalvelu.fi@sbdinc.com
Sverige	DeWALT BOX 94 43122 Mölndal Sverige	Tel: Fax:	031 68 61 60 031 68 60 08	www.dewalt.se kundservice.se@sbdinc.com
Türkiye	DeWALT Turkey Alet Üretim Tic. Ltd.Şti. İçerenköy Mahallesi Umut Sokak No: 10-12 / 82-83-84 Kat: 19 Ataşehir-İstanbul, Türkiye	Tel: Faks:	+90 216 665 2900 +90 216 665 2901	https://tr.dewalt.global info-tr@sbdinc.com
United Kingdom	DeWALT, 270 Bath Road; Slough, Berks SL1 4DX	Tel: Fax:	01753-567055 01753-572112	www.dewalt.co.uk emeaservice@sbdinc.com
Australia/new Zealand	DeWALT 810 Whitehorse Road Box Hill VIC 3128 Australia	Tel: Aust Tel: NZ	1800 654 155 0800 339 258	www.dewalt.com.au www.dewalt.co.nz
Middle East Africa	DeWALT P.O. Box - 17164, Jebel Ali Free Zone (South), Dubai, UAE	Tel: Fax:	971 4 812 7400 971 4 2822765	www.dewalt.ae support@dewalt.ae

www.DeWALT.com

Referenties

• Elektrisch gereedschap | Opbergsystemen | Landscaping | DEWALT
• Elværktøj | Opbevaring | Landskabspleje | DEWALT Denmark
• Elektrowerkzeuge | Aufbewahrung | Landschaftsbau | DEWALT Deutschland
• Ηλεκτρικά εργαλεία | Αποθήκευση | Διαμόρφωση τοπίου | DEWALT
• Herramientas Eléctricas | Almacenamiento | Jardinería | DEWALT España
• Outils électroportatifs | Rangement | Jardin | DEWALT
• Elektrowerkzeuge | Aufbewahrung | Landschaftsbau | DEWALT
• Power Tools | Storage | Landscaping | DEWALT
• Elettroutensili | Storage | Giardinaggio | DEWALT Italia
• Elektrisch gereedschap | Opbergsystemen | Landscaping | DEWALT
• Elektroverktøy | Oppbevaring | Landskapspleie | DEWALT Norge
• Elektrowerkzeuge | Aufbewahrung | Landschaftsbau | DEWALT Deutschland
• Ferramentas Elétricas | Armazenamento | Paisagismo | DEWALT PORTUGAL
• Sähkötyökalut | Säilytys | Maisemointi | DEWALT SUOMI
• Elverktyg | Förvaring | Trädgårdsmaskiner | DEWALT Sverige
• Elektrikli Aletleri | Depolama |Çevre Düzenleme | DEWALT
• Power Tools | Storage | Landscaping | DEWALT
• Power Tools | Storage | Landscaping | DEWALT
• Power Tools | Storage | Landscaping | DEWALT
• Power Tools | Storage | Landscaping | DEWALT

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt DWE7491, DWE7491EXB Handleiding

Beschikbare talen
