DEWALT TSO Products DWE7491RS Handleiding
ESSENTIËLE VEILIGHEIDSWAARSCHUWINGEN
Gevaar duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
Waarschuwing duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
Voorzichtigheid duidt op een gevaarlijke situatie die, indien niet vermeden, licht of matig letsel of schade aan eigendommen tot gevolg kan hebben.
LET OP: Let op duidt op belangrijke of nuttige informatie en/of gebruikerstips.

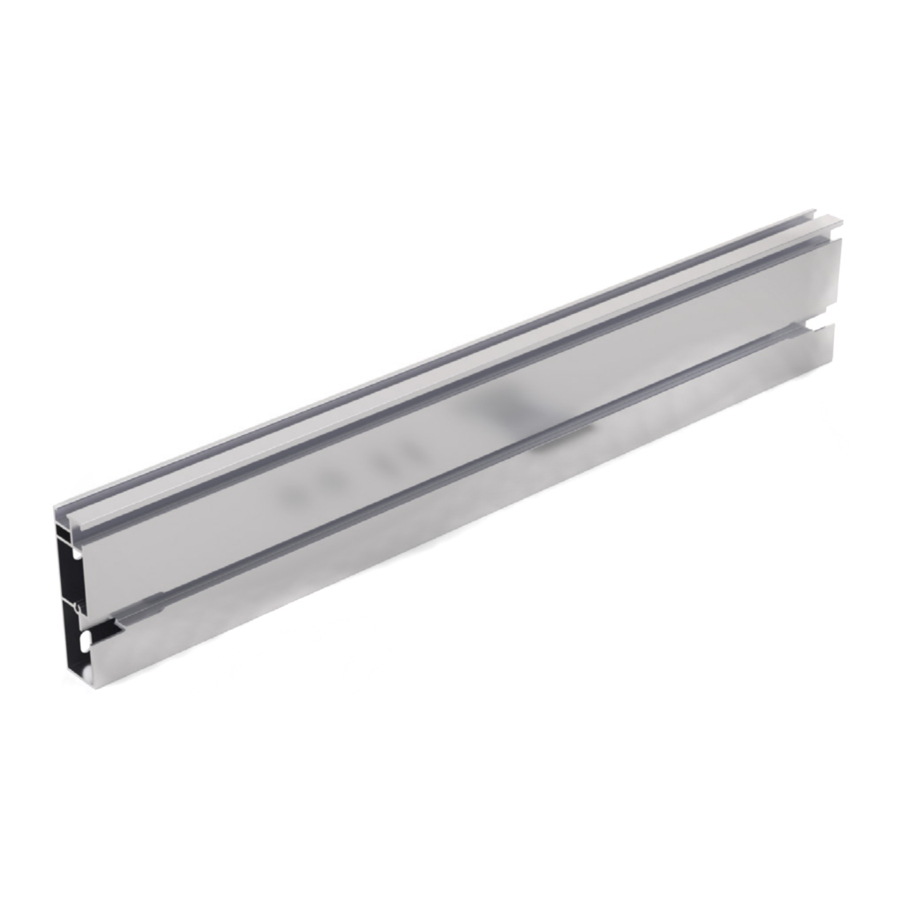

Dit product is bedoeld en ontworpen voor gebruik in combinatie met de DeWalt® DWE7491RS 10" Jobsite Table Saw, Types 1, 2, 3, en 10. De DeWalt handleiding voor de DWE7491RS is ook van toepassing in verband met het gebruik van deze TSO Products Upgrade Rip Fence.
De inhoud van deze montagehandleiding wordt uitsluitend verstrekt met het doel het product te monteren. Het is niet bedoeld als een uitgebreide handleiding of om richtlijnen te geven over de veilige bediening van elektrisch gereedschap, inclusief maar niet beperkt tot zagen. Van gebruikers wordt verwacht dat ze volledig op de hoogte zijn van en zich houden aan de veiligheids- en bedieningsinstructies van de fabrikant van al het elektrische gereedschap dat ze bedienen.
Het niet raadplegen van de originele instructies van de fabrikant voor een veilige bediening en hantering van elektrisch gereedschap kan leiden tot ernstig letsel, schade of overlijden. De fabrikant van dit product en de auteur van deze montagehandleiding aanvaarden geen aansprakelijkheid voor letsel of schade die voortvloeit uit onjuist gebruik van elektrisch gereedschap of het niet volgen van de juiste veiligheidsprocedures. Raadpleeg en volg altijd de specifieke veiligheidsrichtlijnen van de fabrikant van uw gereedschap.
Houtbewerking brengt een verscheidenheid aan letselrisico's met zich mee die u kunt verminderen door correct gebruik van persoonlijke beschermingsmiddelen (PBM) en het naleven van veilige werkmethoden.
Compatibele cirkelzagen
Controleer voordat u begint of uw cirkelzaag een van de onderstaande modellen is.
- DWE7491RS - Type 1
- DWE7491RS - Type 2
- DWE7491RS - Type 3
- DWE7491RS - Type 10
Om het "Type" van uw zaag te bepalen, raadpleegt u het productlabel op de zaag. De aanduiding "Type" moet zich naast het modelnummer bevinden.
Benodigde gereedschappen voor montage
Gebruik de volgende extra gereedschappen om alle installatiestappen te voltooien.
* Optioneel, voor een snellere montage.

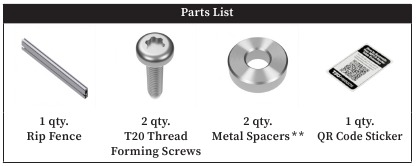

Wat zit er in de doos
Uw doos moet meerdere afzonderlijke zakken met hardware bevatten. Zorg ervoor dat u de volgende onderdelen en hoeveelheden heeft:
** Wordt alleen gebruikt voor het bevestigen van JessEm Clear-Cut FLEX Stock Guides aan de Rip Fence.
Stap 1: Demonteer DeWalt Fence
Koppel de stroom los door uw cirkelzaag los te koppelen voordat u de parallelgeleider of accessoires verwijdert, installeert of aanpast. Het niet doen kan leiden tot ernstig letsel.

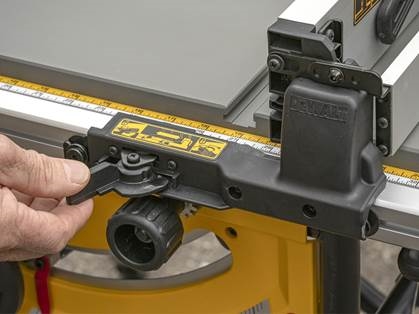

Stap 1A. Ontgrendel de parallelgeleiderhendels aan de voor- en achterkant van de DeWalt Fence Assembly.

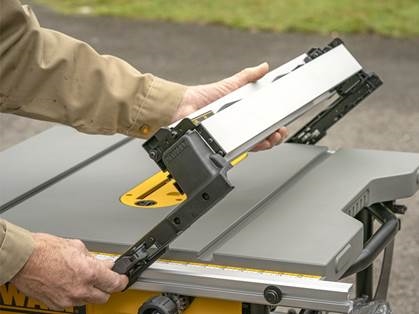

Stap 1B. Til de DeWalt Rip Fence van de tafel en plaats hem op een vlak tafelblad.
Stap 1C. Verwijder de Phillips Head Screw waarmee de Stock Support Bar aan de DeWalt Fence Assembly is bevestigd. Herhaal dit aan de andere kant van de geleider.
Stap 1D. Verwijder de Stock Support Bar en leg deze opzij.

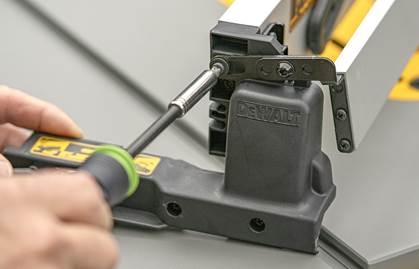

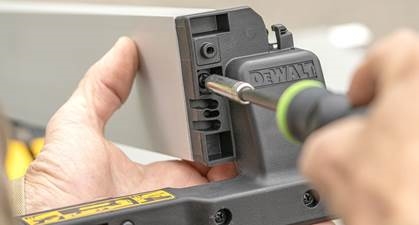

Stap 1E. Verwijder de T20 Torx Screw van de zijkant van de DeWalt Rip Fence beugel. Herhaal dit voor de andere beugel aan de andere kant van de geleider.
Tip: Gebruik een elektrische boormachine of schroevendraaier op een lage snelheid om deze schroeven snel te verwijderen.

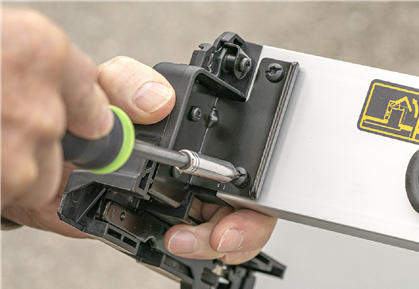

Stap 1F. Verwijder twee T20 Torx Screws van de achterkant van de DeWalt Rip Fence beugel. Herhaal dit voor de andere beugel aan de andere kant van de geleider.

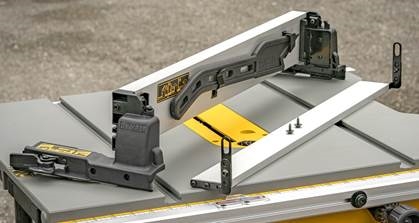

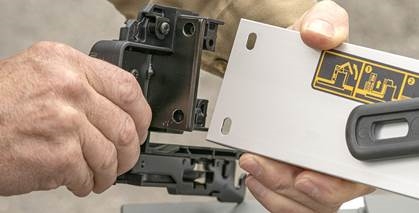

Stap 1G. Verwijder de beugel van de DeWalt Rip Fence extrusie door deze eruit te trekken. Herhaal dit voor de andere beugel aan de andere kant van de geleider.

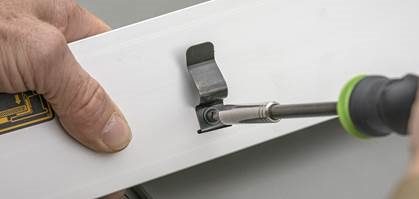

Stap 1H. Verwijder de Phillips Head Screws waarmee beide Push Stick Storage Tabs aan de achterkant van de DeWalt Fence Extrusion zijn bevestigd.
Stap 2: Installeer TSO Upgraded Rip Fence

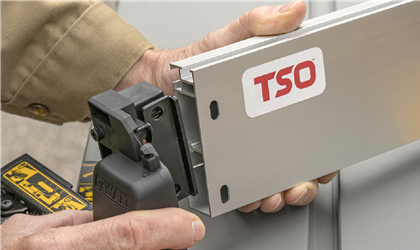

Stap 2A. Installeer de DeWalt Fence Brackets in de TSO Fence Extrusion. Zorg ervoor dat de T-sleuven van de geleider naar buiten zijn gericht, zoals weergegeven in de afbeelding hierboven. Herhaal dit voor de andere beugel aan de andere kant van de geleider.

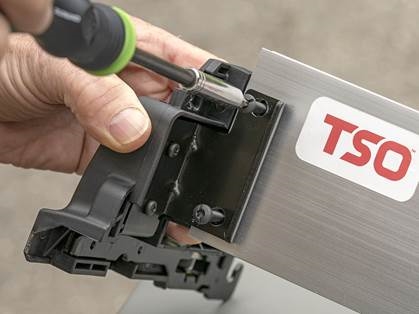

Stap 2B. Installeer twee T20 Torx Screws aan de achterkant van de DeWalt Fence Brackets en in de TSO Fence Extrusion. Nog niet volledig vastdraaien in deze fase. Herhaal dit voor de andere beugel aan de andere kant van de geleider.

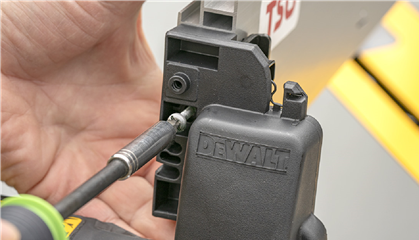

Stap 2C. Gebruik de T20 Thread Forming Screw die is meegeleverd in de TSO-productkit en schroef deze door het uiteinde van de DeWalt Fence Bracket in de TSO Fence Extrusion. Deze schroef tapt een schroefdraad tijdens het schroeven, dus u zult meer weerstand voelen.
Tip: Gebruik een elektrische boormachine of schroevendraaier op een lage snelheid om dit proces te versnellen, maar wees voorzichtig om niet te strak aan te draaien, omdat dit schade aan de DeWalt Fence Brackets kan veroorzaken. Herhaal dit voor de andere beugel aan de andere kant van de geleider.

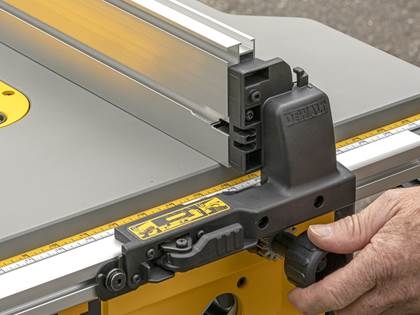

Stap 2D. Met de DeWalt Fence Brackets nog los, monteert u de Fence Assembly op de cirkelzaag en draait u aan de knop voor het afstellen van de geleider om te testen of er niets vastzit en of deze soepel over de tafel glijdt.

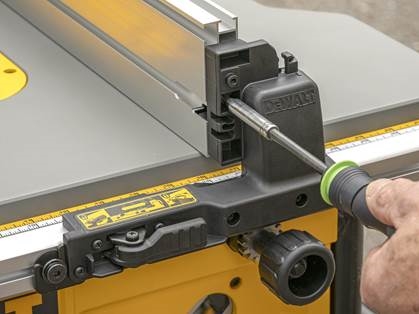

Stap 2E. Draai de T20 Thread Forming Screw aan de voorkant van de DeWalt Fence Bracket volledig vast. Herhaal dit voor de andere geleiderbeugel aan de andere kant van de geleider.

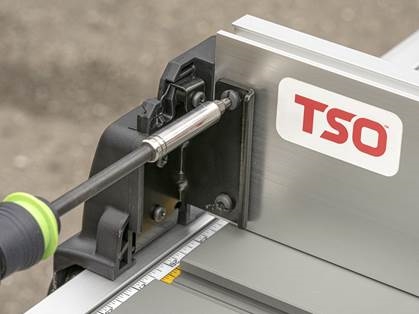

Stap 2F. Draai de twee T20 Torx Screws aan de achterkant van de DeWalt Fence Bracket volledig vast. Herhaal dit voor de beugel aan de andere kant.

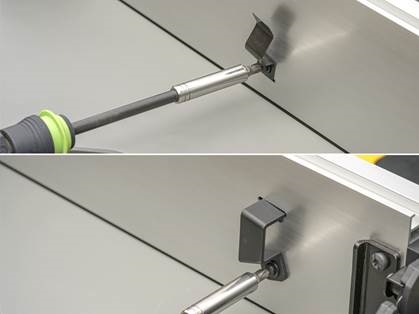

Stap 2G. Bevestig de twee Push Stick Mounting Tabs opnieuw met behulp van de sleuven aan de achterkant van de TSO Fence Extrusion.
Handvast aandraaien.

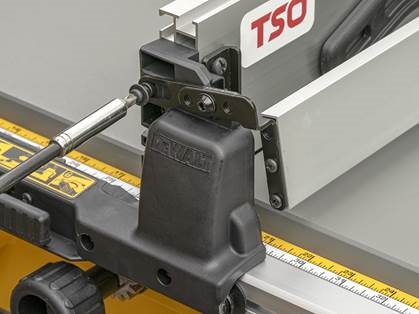

Stap 2H. Bevestig de Stock Support Bar opnieuw en draai de Phillips Head Screw aan de voorkant van de DeWalt Fence Bracket vast. Herhaal dit voor de beugel aan de andere kant. De parallelgeleider is nu gemonteerd.
Vragen, opmerkingen of ideeën?
We gedijen op uw feedback, dus laat het ons weten als u opmerkingen, zorgen, feedback of ideeën heeft over hoe we onze producten continu kunnen verbeteren.
We zijn gemakkelijk te bereiken! In de Verenigde Staten kunt u ons gratis bellen op 800-727-0311. Voor onze internationale klanten kunt u ons bellen op 239-236-5526. Om ons een bericht te sturen, kunt u ons bezoeken op www.tsoproducts.com of e-mailen naar info@tsoproducts.com, en we nemen zo snel mogelijk contact met u op.
