DEFINITIES VAN VEILIGHEIDSWAARSCHUWINGSSYMBOLEN EN -WOORDEN

Deze handleiding gebruikt de volgende veiligheidswaarschuwingssymbolen en -woorden om u te waarschuwen voor gevaarlijke situaties en het risico op persoonlijk letsel of schade aan eigendommen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, zou kunnen resulteren in de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in licht of matig letsel.

(Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel en die, indien niet vermeden, kan resulteren in materiële schade.

VEILIGHEIDSREGELS

Lees voor uw eigen veiligheid de handleiding van het gereedschap voordat u een accessoire gebruikt. Het niet opvolgen van deze waarschuwingen kan leiden tot persoonlijk letsel en ernstige schade aan het gereedschap en de accessoire. Gebruik bij het onderhoud van dit gereedschap uitsluitend identieke vervangingsonderdelen.

Het niet opvolgen van deze regels kan leiden tot ernstig persoonlijk letsel.

Om het risico op letsel te verminderen, houdt u beide handen aan de handgreep bij het omhoog en omlaag brengen van de standaard. De standaard heeft gasveerondersteuning en kan onverwachts omhoog komen wanneer de hendel wordt losgelaten.

• Dit product is ontworpen om te worden gebruikt als een standaard voor verstekzagen. De standaard kan tot 136 kg dragen. Elk misbruik kan leiden tot schade aan het product of persoonlijk letsel.
• Ga niet op de werktafel staan. Het is onveilig om op de standaard te klimmen, zitten of staan. Gebruik de steunverlengingen niet als ladder of steiger.
• Zorg ervoor dat de verstekzaag goed aan de standaard is bevestigd voordat u deze gebruikt. Volg de montage-instructies zorgvuldig. Bevestig het gereedschap stevig aan de montage rails van de zaag, zoals aangegeven.
• Plaats de standaard op een vlakke en horizontale ondergrond om schommelen of kantelen te voorkomen.
• Wees voorzichtig bij het omhoog en omlaag brengen van het product om het risico op beknelde handen en vingers te verminderen.
• Controleer of de poten en andere steunen goed zijn vergrendeld voordat u de machine gebruikt.
• Wijzig of gebruik de standaard niet voor een handeling waarvoor deze niet is bedoeld.
• ALTIJD een veiligheidsbril gebruiken. Alle gebruikers en omstanders moeten een veiligheidsbril dragen die voldoet aan ANSI Z87.1.

ALTIJD een veiligheidsbril gebruiken. Een gewone bril is GEEN veiligheidsbril. Gebruik ook een gezichts- of stofmasker als de snijbewerking stoffig is. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:

• ANSI Z87.1-oogbescherming (CAN/CSA Z94.3),
• ANSI S13.6 (S3.20) gehoorbescherming,
• NIOSH/OSHA/MSHA ademhalingsbescherming.

ONDERDELEN

Wijzig nooit de standaard of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

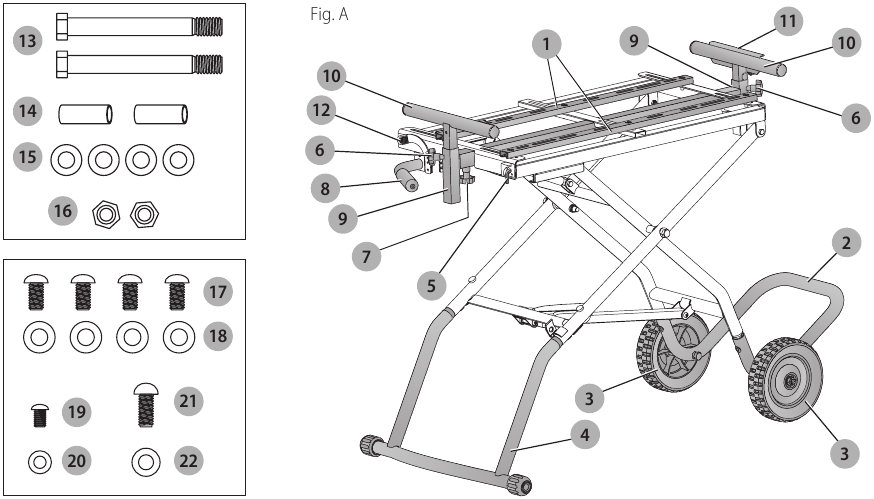

(Afb. A)

1. Montage rails
2. Voet
3. Wielen
4. Potenverlenging
5. Inbussleutel
6. Verticale vergrendelknoppen
7. Horizontale vergrendelknoppen
8. Handgreep
9. Werkstuksteunverlengarm
10. Werkstuksteun
11. Aanslagplaat
12. Activeringshendel

hardwarezak 1:

13. Assen (2)
14. Bussen (2)
15. Sluitringen (4)
16. Moeren (2)

hardwarezak 2:

17. M8 x 16 mm knoopkopbouten (4)
18. Gebogen ringen (4)
19. M6 x 10 mm knoopkopbout (1)
20. M6 borgring (1)
21. M8 x 21 mm knoopkopbout met draadborgmiddel (1)
22. M8 borgring (1)

Benodigd gereedschap voor montage

• Inbussleutel (meegeleverd, bevindt zich in de sleutelopbergplaats in de hoek van de standaard)
• Verstelbare moersleutel
• 1/2 inch steeksleutel
• 3/4 inch steeksleutel
• Draadsnijtang

ALS U VRAGEN OF OPMERKINGEN HEEFT OVER DIT OF ANDER DeWALT GEREEDSCHAP, BEL ONS DAN GRATIS OP: 1–800–4-DeWALT (1–800–433–9258).

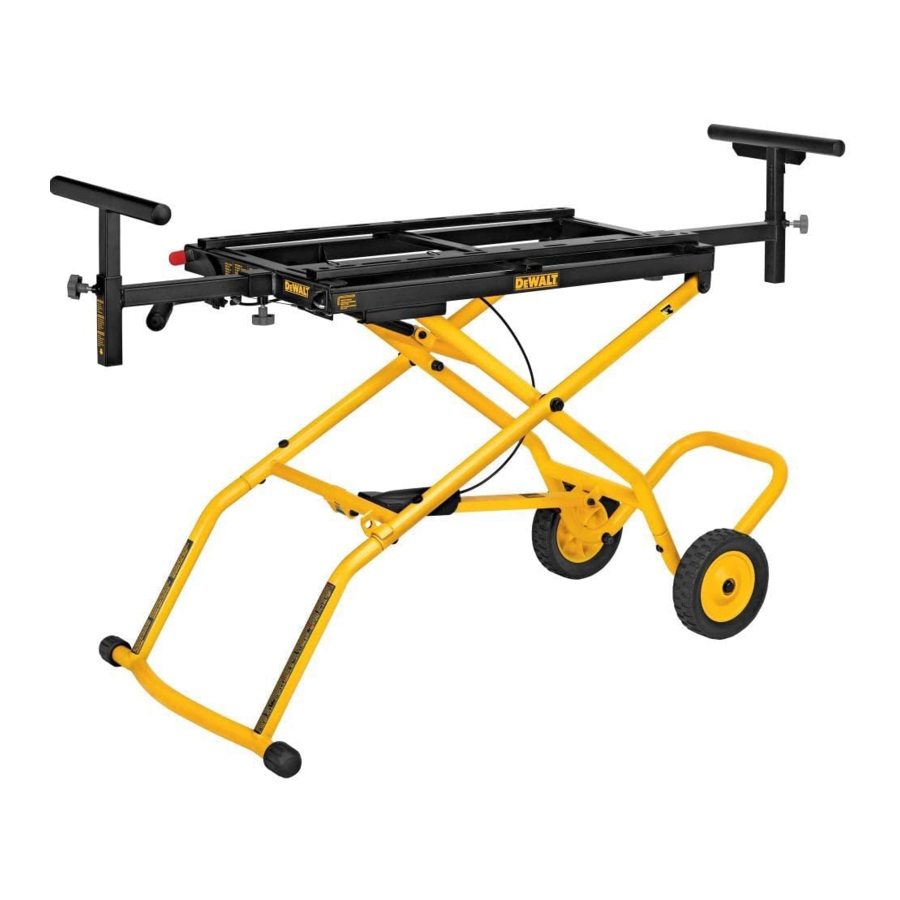

Deze rollende verstekzaagstandaard is een standaard die is ontworpen om de meeste verstekzagen te kunnen plaatsen en om die eenheden draagbaar te maken, zowel in het veld als in de werkplaats. Als u problemen heeft met de uitlijning of montage, bel dan 1–800–4-DeWALT (1–800–433–9258).

MONTAGE

1.

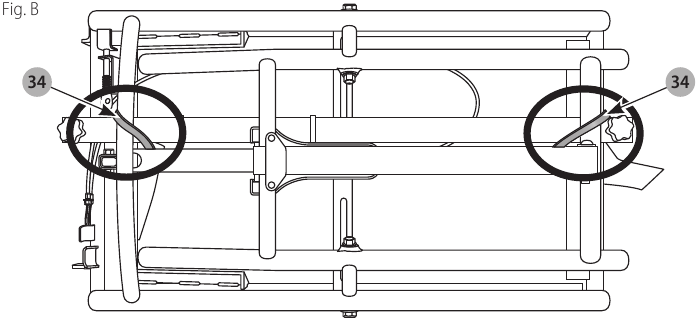

   KNEPINGS- EN IMPACTGEVAAR. Snijd de grote borgkabels niet door ( Afb. B) totdat u daar later in de handleiding toe wordt geïnstrueerd. Het geveerde mechanisme staat onder spanning en kan onverwacht openen, met grote kracht. Om het risico op ernstig persoonlijk letsel te verminderen, mag u de standaard niet omhoog of omlaag brengen voordat de montage is voltooid.

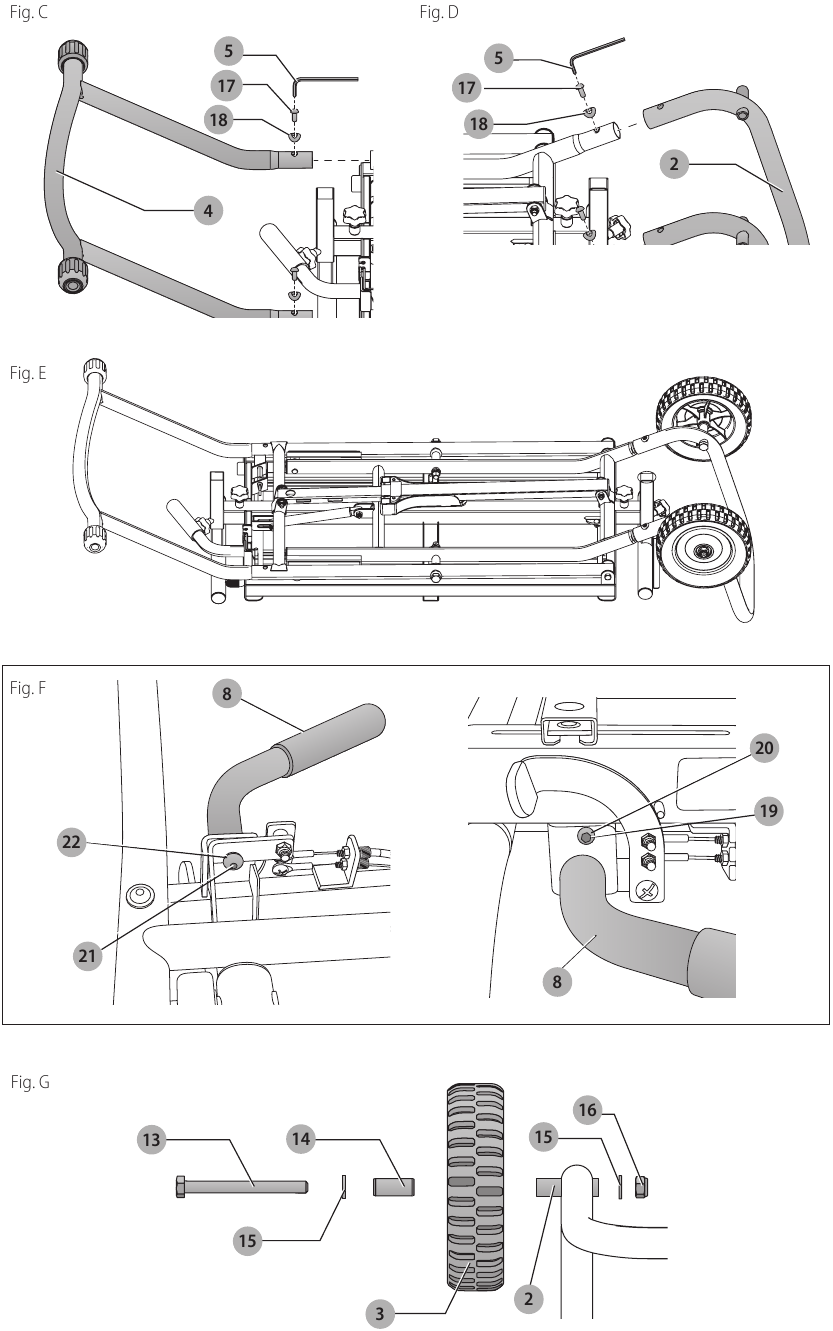

Zie afbeeldingen C-G voor de volgende instructies over de montage

HET GEREEDSCHAP BEVESTIGEN

GEVAAR VOOR INSTABILITEIT. Raadpleeg de instructies van uw gereedschapsfabrikant met betrekking tot het vastzetten van uw verstekzaag op een standaard of ondersteunend oppervlak. Zet het gereedschap vast volgens de instructies in deze handleiding en in de handleiding van uw gereedschapsfabrikant voordat u het gebruikt. Het niet opvolgen van deze waarschuwingen kan leiden tot ernstig persoonlijk letsel en ernstige schade aan het gereedschap.

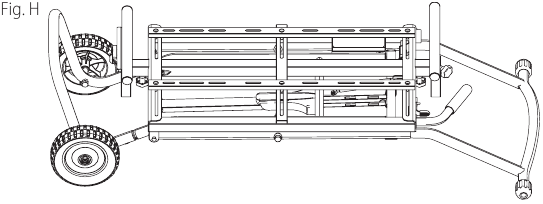

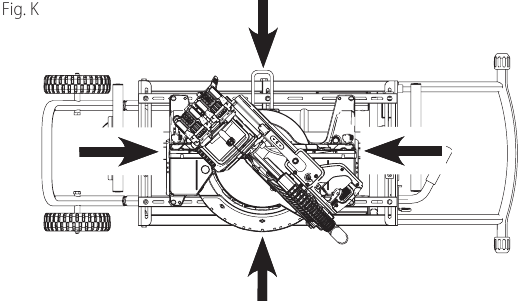

(AFB. A, H–K)

1. Draai de standaard met de goede kant naar boven en laat de standaard in gesloten positie staan voordat u de zaag bevestigt. (Afb. H).

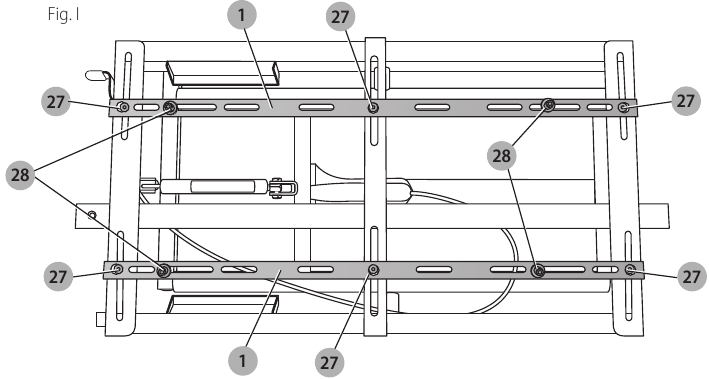

2. Maak de 6 railschroeven los met de meegeleverde inbussleutel. Verwijder de vier montagebouten/platte ringen van de montagerails . (Afb. I).

3. Schuif de montagerails zodat ze passen bij de breedte van het gereedschap.
4. Plaats de verstekzaag op de montagerails . Centreer het gereedschap, zowel voorwaarts als achterwaarts en van links naar rechts, op de standaard (Afb. K).

5. Zorg ervoor dat de montagegaten in de voetjes van het gereedschap zijn uitgelijnd met de rail (Afb. J).

6. Steek de montagebouten/platte ringen (verwijderd in STAP 2) door elk van de voetjes van het gereedschap in de opgesloten moer . Draai goed vast.
7. Zodra de zaag stevig aan de rails is bevestigd, draait u de railschroeven vast die in STAP 2 zijn losgedraaid.

Als uw zaag niet gemakkelijk op de montagerails past:

De verstekzaag MOET zo worden geplaatst dat het gereedschap vierkant op de montagerails is vastgeschroefd. Als dit niet mogelijk is, bel dan 1–800–4-DeWALT (1–800–433–9258) voor technische assistentie.

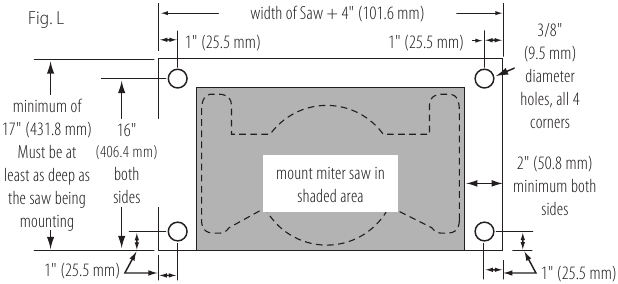

GEVAAR VOOR INSTABILITEIT. Als de montagegaten van het gereedschap niet overeenkomen met de sleuven in de montagerails, monteer de verstekzaag dan op een stuk multiplex van 3/4 " (19 mm) (zie Afbeelding L voor afmetingen). Het multiplex moet minimaal 4" (101,6 mm) breder zijn dan de te monteren gereedschapsvoet en minimaal 17" (431,8 mm) diep. Multiplex moet minstens zo diep zijn als de te monteren gereedschapsvoet. Boor 3/8" (9,5 mm) gaten nabij beide uiteinden van het multiplex om uit te lijnen met de sleuven in de montagerails zoals beschreven in Het gereedschap bevestigen. Andere hardware (niet meegeleverd) kan onder deze omstandigheden nodig zijn.

GEVAAR VOOR INSTABILITEIT. Alle gekochte hardware moet minimaal Grade 2 zijn. De hardware moet 1–1/4 " (31,8 mm) langer zijn dan de dikte van de gereedschapsvoet die u monteert.

LET OP: Om vastlopen en/of onnauwkeurigheid te voorkomen, moet u ervoor zorgen dat het multiplex niet kromgetrokken of ongelijk is. Als er vastlopen en/of onnauwkeurigheid optreedt, vervang dan het multiplex door een niet-kromgetrokken, egaal stuk multiplex.

DE STANDAARD OMHOOG EN OMLAAG BRENGEN

KNEEP- EN IMPACTGEVAAR. Het veermechanisme staat onder spanning en kan onverwachts openen, met grote kracht.

(AFB. A, M, O)

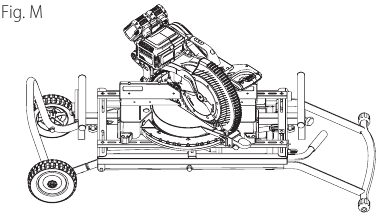

1. Draai de standaard met de goede kant naar boven op de vloer. (Afb. M)


De standaard moet met de goede kant naar boven staan bij het doorsnijden van witte kabelbinders . (Afb. N)

2. Terwijl u de bovenkant van het standaardframe vasthoudt, gebruikt u een draadsnijtang om de witte kabelbinders door te knippen.

Knip de zwarte kabelbinders die de kabels vastzetten die de standaard openen NIET door.

3. Plaats een voet op de onderkant van de pootverlenging . Houd de hendel met één hand omlaag en duw de rode activeringshendel om het vergrendelingsmechanisme los te koppelen. (Afb. O)

4. Til de hendel op met beide handen.

De standaard heeft drie posities: gesloten, volledig uitgeschoven en tussenliggend
Om de tussenliggende positie te bereiken:
Til de hendel op en breng de standaard langzaam omhoog. De standaard stopt in de tussenliggende positie. Laat de hendel los.
OPMERKING: In de tussenliggende positie zakt de standaard iets omlaag wanneer er een gereedschap op wordt geplaatst. De tussenliggende positie vergrendelt niet tegen opwaartse beweging. De standaard is afhankelijk van het gewicht van het gereedschap om in de tussenliggende positie te blijven.

Om de standaard volledig uit te schuiven:
Begin in de tussenliggende positie. Herhaal STAPPEN 3–4. Til de hendel op en breng de standaard naar de volledig uitgeschoven positie. De standaard vergrendelt in de volledig uitgeschoven positie. Laat de hendel los.

Om de standaard te sluiten:
Herhaal STAPPEN 3–4. U moet de hendel optillen en vervolgens omlaag duwen totdat de standaard gesloten is. Laat de hendel los.

Til eerst de hendel op om de vergrendeling los te maken voordat u de standaard kunt laten zakken.

DE VERLENGBARMS EN WERKSTEUNEN BEVESTIGEN

(AFB. A, P, Q)

Zorg ervoor dat de langere zijde van de "T" in de werksteunarm naar beneden is gericht, zoals weergegeven in Afbeelding P. Zorg ervoor dat de pijl op het label naar beneden wijst.

1. Steek de lange werksteunarm met de kleine zwarte dop (, Afb. P) in het gat van de standaard die zich het dichtst bij de rode activeringshendel bevindt. Duw de arm naar binnen om hem op zijn plaats te klikken.
2. Herhaal dit voor de andere werksteunarm aan de andere kant. Duw de arm naar binnen om hem op zijn plaats te klikken. Draai de horizontale vergrendelknoppen vast om hem vast te zetten.
3. Met de standaard op de gewenste hoogte, steekt u de werksteun in de bovenkant van het verlengarm gat. Het schroefdraadgat in de werksteun moet naar buiten gericht zijn.
4. Steek de verticale vergrendelknop in het zijgat van de werksteunarm.
5. Draai de verticale vergrendelknop vast.
6. Herhaal dit met de andere werksteun.

OPMERKING: Het interne vergrendelingsmechanisme voorkomt dat de werksteunarm losraakt.

De aanslagplaat bevestigen

1. Lijn de sleuf in de aanslagplaat uit met het naar buiten gerichte schroefdraadgat van de werksteun . (Afb. Q)
   OPMERKING: De aanslagplaat kan aan beide werksteunen worden bevestigd.
2. Zet de aanslagplaat vast aan de werksteun door de knop in Afbeelding Q te installeren en vast te draaien.

PRODUCTSTABILITEITSTEST

Deze test moet worden uitgevoerd voordat de standaard en de zaag samen worden gebruikt.

De rollende verstekzaagstandaard is ontworpen om te worden gebruikt in combinatie met een grote verscheidenheid aan verstekzagen, samengestelde verstekzagen en glijdende samengestelde verstekzagen.

Voor uw eigen veiligheid, gebruik twee of meer personen om de stabiliteitstest uit te voeren, anders kan dit leiden tot ernstig letsel.

De snijkop MOET op alle verstekzagen, samengestelde verstekzagen en glijdende samengestelde verstekzagen omhoog worden gebracht. Alle glijdende samengestelde verstekzagen MOETEN in de achterste positie worden vergrendeld. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

GEVAAR VOOR INSTABILITEIT. Blijf alert. De standaard kan tijdens deze procedure kantelen. Dit kan leiden tot ernstig letsel.

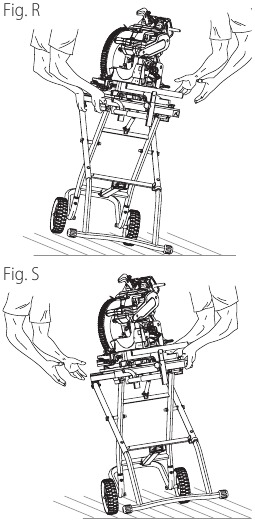

(Afb. R, S)

1. Met één persoon voor de zaag/standaard en één persoon achter de zaag/standaard, beiden klaar om de zaag op te vangen, tilt de persoon vooraan de voorpoten ongeveer 2,5" (63,5 mm) op en laat ze vervolgens los, waardoor ze vallen.
   Heeft de standaard de neiging om naar voren te kantelen?
   Zo ja, stel de zaag dan verder terug op de standaard af en draai de bevestigingsmiddelen opnieuw vast.
2. De persoon achteraan tilt de achterpoten ongeveer 2,5" (63,5 mm) op en laat ze vallen.
   Heeft de standaard de neiging om naar achteren te kantelen?
   Zo ja, stel de zaag dan naar voren op de standaard af en draai de bevestigingsmiddelen opnieuw vast.

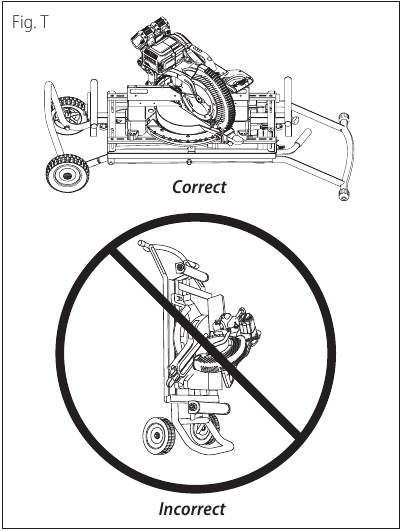

Opslag en transport

KANTELGEVAAR. De standaard kan kantelen wanneer de standaard in verticale positie wordt opgeslagen of vervoerd. Vervoer of bewaar de standaard in horizontale positie om het risico op kantelen van de standaard te verminderen. (Afb. T)

Reinigen

Blaas minstens één keer per week vuil en stof uit alle ventilatieopeningen met schone, droge lucht. Om het risico op oogletsel te minimaliseren, draag hierbij altijd een ANSI Z87.1-goedgekeurde oogbescherming.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en een mild schoonmaakmiddel. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.

Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 22286, bel 1-800-4-DeWALT (1-800-433-9258) of bezoek onze website: www.dewalt.com.

Reparaties

Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, dienen reparaties, onderhoud en afstelling (inclusief inspectie en vervanging van de borstels) te worden uitgevoerd door een DeWALT-fabrieksservicecentrum of een erkend DeWALT-servicecentrum. Gebruik altijd identieke vervangingsonderdelen.

Online registreren

Bedankt voor uw aankoop. Registreer uw product nu voor:

• GARANTIESERVICE: Door uw product te registreren, kunt u efficiëntere garantieservice krijgen in het geval er een probleem is met uw product.
• BEVESTIGING VAN EIGENDOM: In het geval van een verzekeringsschade, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als uw aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is onder de Federal Consumer Safety Act.

Registreer online op www.dewalt.com/register.

Beperkte garantie van drie jaar

Om een schriftelijk exemplaar van de garantievoorwaarden aan te vragen, neemt u contact op met: Customer Service bij DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286 of bel 1-800-4-DeWALT (1-800-433-9258).

GRATIS VERVANGING VAN WAARSCHUWINGSETIKETTEN: Als uw waarschuwingen onleesbaar worden of ontbreken, bel dan 1-800-4-DeWALT (1-800-433-9258) voor een gratis vervanging.

Als u vragen of opmerkingen heeft, neem dan contact met ons op.
1-800-4-DeWALT
www.dewalt.com
