DeWalt D24000 Handleiding

Definities veiligheidsrichtlijnen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel, die, indien niet vermeden, kan leiden tot materiële schade.

Duidt op risico van elektrische schok.
Duidt op brandgevaar.

Veiligheidsinstructies

Bij het gebruik van elektrisch gereedschap dienen altijd basisveiligheidsmaatregelen te worden gevolgd om het risico op brand, elektrische schok en persoonlijk letsel te verminderen, waaronder de volgende:
Lees al deze instructies voordat u probeert dit product te bedienen en bewaar deze instructies.

BEWAAR DEZE HANDLEIDING VOOR TOEKUNSTIG GEBRUIK

Algemeen

1. Houd het werkgebied schoon
   Rommelige gebieden en werkbanken kunnen ongevallen veroorzaken.
2. Overweeg de omgeving van het werkgebied
   Stel het gereedschap niet bloot aan regen. Gebruik het gereedschap niet in vochtige of natte omstandigheden. Zorg voor een goed verlichte werkplek (250-300 Lux). Gebruik het gereedschap niet waar er risico is op brand of explosie, bijvoorbeeld in de buurt van ontvlambare vloeistoffen en gassen.
3. Houd kinderen uit de buurt
   Laat kinderen, bezoekers of dieren niet in de buurt van het werkgebied komen en het gereedschap of de stroomkabel aanraken.
4. Kleed u correct
   Draag geen losse kleding of sieraden, omdat deze in bewegende delen vast kunnen komen te zitten. Draag een beschermende haardekking om lang haar uit de buurt te houden. Draag bij voorkeur geschikte handschoenen en antislipschoeisel.
5. Persoonlijke bescherming
   Gebruik altijd een veiligheidsbril. Gebruik een gezichts- of stofmasker wanneer de werkzaamheden stof of rondvliegende deeltjes kunnen veroorzaken. Als deze deeltjes aanzienlijk heet kunnen zijn, draag dan ook een hittebestendig schort. Draag te allen tijde gehoorbescherming. Draag te allen tijde een veiligheidshelm.
6. Bescherm uzelf tegen elektrische schokken
   Vermijd lichamelijk contact met geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen en koelkasten). Vermijd het aanraken van de aangesloten stroomkabel wanneer deze nat is. Ga niet in plassen staan bij het bedienen van het gereedschap.
7. Reik niet te ver
   Zorg te allen tijde voor een goede houding en evenwicht.
8. Blijf alert
   Let op wat u doet. Gebruik uw gezond verstand.
   Bedien het gereedschap niet als u moe bent.
9. Zet het werkstuk vast
   Gebruik klemmen of een bankschroef om het werkstuk vast te houden. Het is veiliger en het maakt beide handen vrij om het gereedschap te bedienen.
10. Sluit stofafzuigapparatuur aan
    Indien apparaten zijn voorzien voor de aansluiting van stofafzuiging- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt.
11. Verwijder stelsleutels en moersleutels
    Controleer altijd of de stelsleutels en moersleutels zijn verwijderd van het gereedschap voordat u het gereedschap bedient.
12. Verlengkabel
    Inspecteer de verlengkabel voor gebruik en vervang deze indien beschadigd. Bij gebruik van het gereedschap buitenshuis, gebruik alleen verlengkabels die bedoeld zijn voor gebruik buitenshuis en dienovereenkomstig zijn gemarkeerd.
13. Gebruik het juiste gereedschap
    Het beoogde gebruik wordt beschreven in deze handleiding. Forceer kleine gereedschappen of hulpstukken niet om het werk van een zwaar gereedschap te doen. Het gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het bedoeld is.
    Forceer het gereedschap niet.

Het gebruik van een accessoire of hulpstuk of het uitvoeren van een handeling met dit gereedschap anders dan aanbevolen in deze handleiding kan een risico op persoonlijk letsel vormen.

14. Controleer op beschadigde onderdelen
    Controleer voor gebruik zorgvuldig het gereedschap en de stroomkabel op beschadigingen. Controleer op verkeerde uitlijning en vastlopen van bewegende delen, breuk van onderdelen, beschadiging van beschermkappen en schakelaars en alle andere omstandigheden die de werking kunnen beïnvloeden. Zorg ervoor dat het gereedschap correct werkt en zijn beoogde functie uitvoert. Gebruik het gereedschap niet als een onderdeel beschadigd of defect is. Gebruik het gereedschap niet als de schakelaar het niet aan en uit zet. Laat beschadigde of defecte onderdelen vervangen door een erkende DEWALT-reparateur. Probeer nooit zelf reparaties uit te voeren.
15. Koppel het gereedschap los
    Schakel uit en wacht tot het gereedschap volledig tot stilstand is gekomen voordat u het onbeheerd achterlaat. Koppel het gereedschap los wanneer het niet in gebruik is, voordat u onderdelen van het gereedschap, accessoires of hulpstukken vervangt en voordat u onderhoud uitvoert.
16. Vermijd onbedoeld starten
    Zorg ervoor dat het gereedschap is uitgeschakeld voordat u het aansluit.
17. Misbruik het snoer niet
    Trek nooit aan het snoer om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
18. Berg ongebruikte gereedschappen op
    Wanneer gereedschappen niet in gebruik zijn, moeten ze op een droge plaats worden opgeborgen en veilig worden opgeborgen, buiten het bereik van kinderen.
19. Onderhoud gereedschappen met zorg
    Houd de gereedschappen in goede staat en schoon voor betere en veiligere prestaties. Volg de instructies voor onderhoud en het vervangen van accessoires. Houd alle handgrepen en schakelaars droog, schoon en vrij van olie en vet.
20. Reparaties
    Dit gereedschap is in overeenstemming met de relevante veiligheidsvoorschriften. Laat uw gereedschap repareren door een erkende DEWALT-reparateur. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde personen met behulp van originele reserveonderdelen; anders kan dit leiden tot aanzienlijk gevaar voor de gebruiker.

Aanvullende veiligheidsregels

• Gebruik de machine niet als deze niet volledig is gemonteerd. Gebruik de machine niet als een handgedragen elektrisch gereedschap.
• Zorg ervoor dat alle vergrendelknoppen en klemgrepen vastzitten voordat u met een bewerking begint.
• Plaats nooit een van beide handen in het gebied van de snijschijf wanneer de machine is aangesloten op de elektrische stroombron.
• Snijd nooit werkstukken die handmatige actie vereisen dichter dan 15 cm van de roterende snijschijf.
• Reik nooit in de achterkant van de snijschijf.
• Voer geen enkele bewerking uit uit de vrije hand. Houd het werkstuk stevig tegen de geleider en de geleiding.
• Schakel de machine uit en wacht tot de snijschijf stopt voordat u het werkstuk verplaatst of de instellingen wijzigt.
• Probeer nooit een machine in beweging snel te stoppen door een gereedschap of andere middelen tegen de snijschijf te drukken; op deze manier kunnen onbedoeld ernstige ongevallen worden veroorzaakt.
• Houd de omgeving van de machine goed onderhouden en vrij van losse materialen, bijv. vuil en afsnijdsels.
• Controleer periodiek of de luchtinlaatopeningen van de motor schoon en vrij van stof zijn.
• Koppel de machine los van het elektriciteitsnet voordat u onderhoudswerkzaamheden uitvoert of wanneer u de snijschijf vervangt.
• Voer nooit reinigings- of onderhoudswerkzaamheden uit wanneer de machine nog draait en de kop zich niet in de ruststand bevindt.
• Selecteer de juiste snijschijf voor het te snijden materiaal.
• Gebruik alleen de snijschijven die in deze handleiding worden gespecificeerd. Gebruik nooit slijpschijven. Gebruik nooit cirkelzaagbladen of andere soorten getande bladen.
• De max. toegestane snelheid van de snijschijf, of een andere geschikte accessoire, moet altijd gelijk zijn aan of groter zijn dan de onbelaste snelheid van de machine die op het typeplaatje is gespecificeerd.
• Gebruik geen snijschijven die niet voldoen aan de afmetingen die in de technische gegevens worden vermeld. Gebruik geen afstandsstukken om een schijf op de as te laten passen.
• Inspecteer snijschijven voor elk gebruik. Gebruik geen afgebroken, gebarsten of anderszins defecte schijven.
• Zorg ervoor dat de snijschijf correct is gemonteerd voor gebruik.
• Laat de machine minimaal 30 seconden onbelast draaien in een veilige positie. Als er een aanzienlijke trilling is of als er een ander defect optreedt, stop de machine en controleer deze om de oorzaak te achterhalen.
• Gebruik deze machine niet zonder beschermkappen op hun plaats.
• Houd het werkstuk stevig tegen de geleider en de geleiding tijdens het snijden. Voer geen enkele bewerking uit uit de vrije hand.
• Snijd geen werkstukken die een maximale zaagdiepte vereisen die de zaagdiepte van de snijschijf overschrijdt.
• Voer geen droge zaagsneden uit. Droog zagen leidt niet alleen tot schade aan de machine, maar het verhoogt ook de blootstelling aan schadelijk stof in de lucht.
• Gebruik geen snijschijven voor zijdelings slijpen.
• Snijd geen metalen materialen.
• Bewaar snijschijven altijd goed beschermd en op een droge plaats, buiten het bereik van kinderen.
• Breng geen aanpassingen aan of vervang geen onderdelen om de fabrieksinstellingen te wijzigen. Technische wijzigingen mogen alleen worden uitgevoerd door de fabrikant, in overeenstemming met de geldende veiligheidseisen.

Zorg ervoor dat de aansluitingen droog zijn voordat u het circuit activeert en de machine aansluit.

• Houd water vrij van de elektrische onderdelen van het gereedschap en uit de buurt van personen in het werkgebied.
• Vervanging van het netsnoer moet altijd worden uitgevoerd door de fabrikant of zijn servicevertegenwoordiger.
•
  Na spanningsherstel zet u de AAN/UIT-schakelaar op uit voordat u op de RESET (reset) knop van de aardlekschakelaar (RCD) drukt.
• Zorg ervoor dat uw installatie is voorzien van een geschikte uitschakeling met "B" -karakteristiek volgens HD384.

Restrisico's

De volgende risico's zijn inherent aan het gebruik van deze machines:

• verwondingen veroorzaakt door het aanraken van de roterende onderdelen
• verwondingen veroorzaakt door verstoring van de snijschijf

Deze risico's zijn het meest evident:

• binnen het bereik van de bediening
• binnen het bereik van de roterende machineonderdelen

Ondanks de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen, kunnen bepaalde restrisico's niet worden vermeden.
Deze zijn:

• Gehoorbeschadiging.
• Risico op ongevallen veroorzaakt door de onbedekte delen van de roterende snijschijf.
• Risico op letsel bij het vervangen van de schijf.
• Risico op beknelling van vingers bij het openen van de beschermkappen.

Labels op het gereedschap

De volgende pictogrammen worden op het gereedschap weergegeven:

	Gebruik geen verzonken snijschijven.
	Draag een veiligheidsbril.
	Draag altijd normale werkhandschoenen tijdens het gebruik van dit gereedschap.
	Draag altijd gehoorbescherming.
	Waarschuwing! Scherpe randen.
	Aan/uit-schakelaar: positie I (aan) en 0 (uit).
	Draagpunt

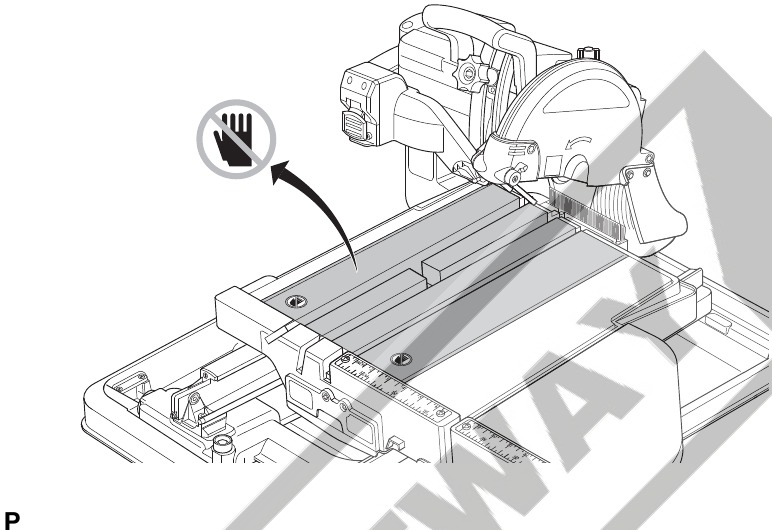

	Plaats uw handen niet binnen dit gebied.

Technische gegevens

				D24000
Spanning (alleen VK & Ierland)		Spanning V		230 230/115
Type				2
Opgenomen vermogen		W		1.600 / 1.500
Nullasttoerental		min-1		4.200
Diameter schijf		mm		250
Schijfboring		mm		25,4
Dikte schijfbody		mm		1,5
Type zaagblad		recht, niet-verzonken (doorlopende rand)
Max. omtreksnelheid zaagblad		min-1	5.000
Schuine instellingen		°	22,5/45
Max. zaagcapaciteit		mm	610
Zaagdiepte bij 90°		mm	95
Max. afmetingen werkstuk	Tegel (graniet)	cm	64,5 x 64,5 x 1,2
	Blok (gebakken klei)	cm	30,5 x 30,5 x 9,0
Max. belasting	Tegel (graniet)	kg	13
	Blok (gebakken klei)	kg	20
Totale afmetingen		cm	86,4 x 68,6
Nominaal gewicht		kg	32
LPA (geluidsdruk)		dB(A)	90,0
KPA (onzekerheid geluidsdruk)		dB(A)	3,0
LWA (geluidsvermogen)		dB(A)	103,0
KWA (onzekerheid geluidsvermogen)		dB(A)	3,1
Totale trillingswaarden (triax vector sum) bepaald volgens EN 61029-1: Trillingsemissiewaarde ah
ah =		m/s²	2,4
Onzekerheid K =		m/s²	1,5

Het trillingsemissieniveau dat in dit informatieblad wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test in EN 61029 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling.

Het aangegeven trillingsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Echter, als het gereedschap wordt gebruikt voor andere toepassingen, met andere accessoires of slecht onderhouden, kan de trillingsemissie verschillen. Dit kan de blootstelling aanzienlijk verhogen gedurende de totale werkperiode.
Bij een schatting van de mate van blootstelling aan trillingen moet ook rekening worden gehouden met de tijden waarop het gereedschap is uitgeschakeld of wanneer het draait, maar het werk niet daadwerkelijk wordt gedaan. Dit kan de blootstelling aanzienlijk verminderen gedurende de totale werkperiode.
Identificeer aanvullende veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van trillingen, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

Zekeringen
Europa	230V gereedschap	10 ampère, netspanning
VK & Ierland	230V gereedschap	13 ampère, in stekkers
VK & Ierland	115V gereedschap	16 ampère, netspanning

LET OP: Dit apparaat is bedoeld voor aansluiting op een stroomvoorzieningssysteem met een maximaal toelaatbare systeemimpedantie Zmax van 0,30 Ω op het interfacepunt (elektriciteitsmeterkast) van de voeding van de gebruiker.

De gebruiker dient ervoor te zorgen dat dit apparaat uitsluitend wordt aangesloten op een stroomvoorzieningssysteem dat aan bovenstaande eis voldoet. Indien nodig kan de gebruiker het openbare stroomleveringsbedrijf vragen naar de systeemimpedantie op het interfacepunt.

Positie datumcode

(AFB. B1)
De datumcode (78), die ook het bouwjaar bevat, is in de behuizing gedrukt.

Voorbeeld:
2010 XX XX
Bouwjaar

Inhoud verpakking

De verpakking bevat:
1 Motorframe-eenheid
1 Steunframe-eenheid
1 Waterbak
1 Waterpomp
1 Zaagblad
1 Schuiftafel
1 Verlengtafel
1 Kantgeleider
1 Achterste wateropvangbak
1 Wateropvangbak voor schuiftafel
1 Kleine flensset
4 Zeskantschroeven
1 Inbussleutel
1 Handleiding
1 Explosietekening

• Controleer op schade aan het gereedschap, onderdelen of accessoires die tijdens het transport kunnen zijn ontstaan.
• Neem de tijd om deze handleiding grondig te lezen en te begrijpen voordat u het apparaat gaat gebruiken.

Beschrijving

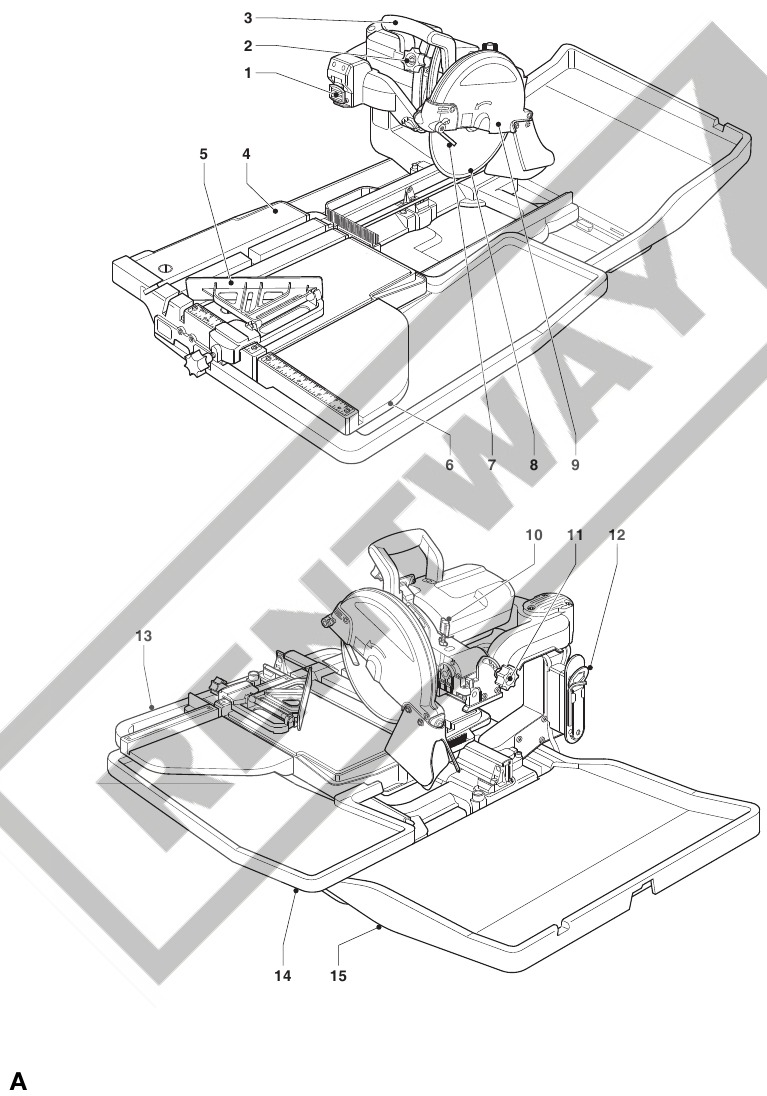

(afb. A)

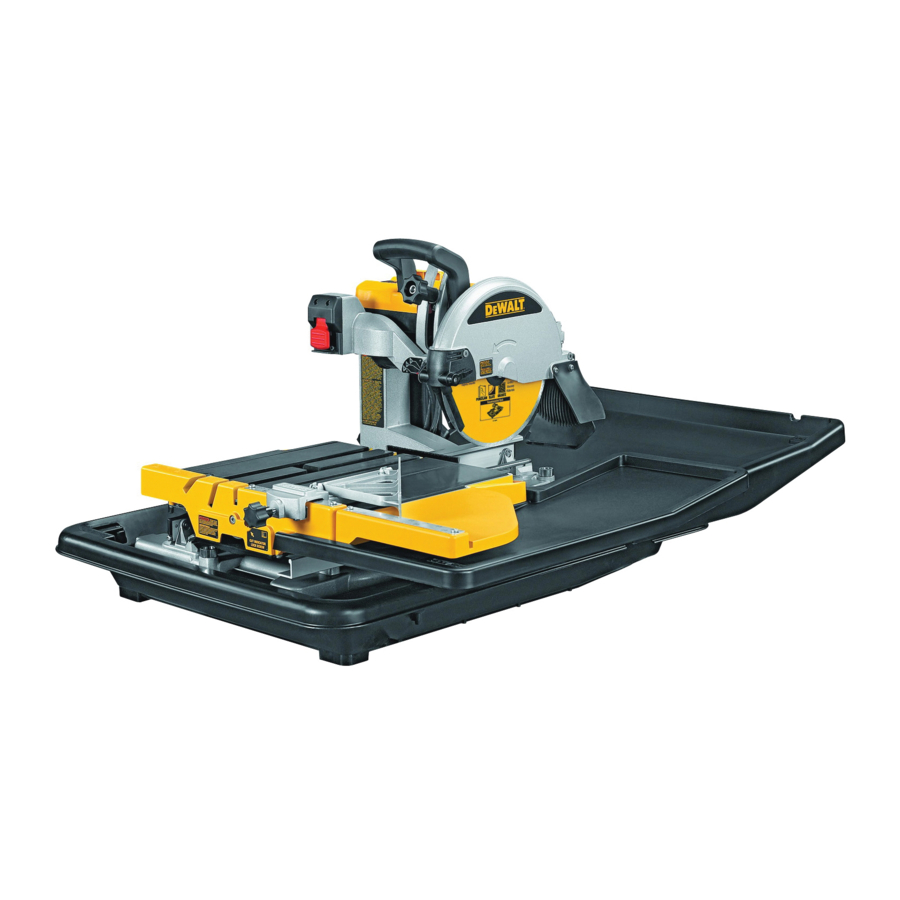

Uw D24000 tegelzaag is ontworpen voor professionele natte tegelzaagtoepassingen. Met behulp van de juiste zaagbladen, diameter 250 mm, kan hij beton, baksteen, porselein en keramische materialen zagen. De machine biedt optimale veelzijdigheid en voert de zaagbewerkingen van recht zagen (zagen), diagonaal zagen, invalzagen en schuin zagen gemakkelijk, nauwkeurig en veilig uit.
Deze machine mag niet worden gebruikt voor andere bewerkingen dan die in deze handleiding worden genoemd.

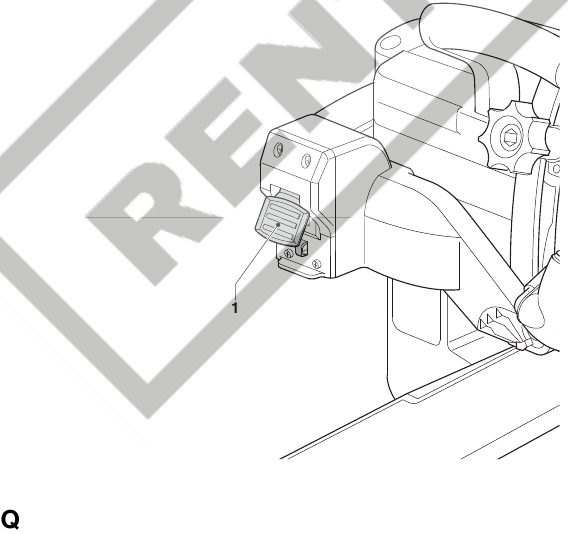

1. Aan/uit-schakelaar
2. Diepteverstelknop
3. Bedieningshendel
4. Schuiftafel
5. Kantgeleider
6. Verlengtafel
7. Waternozzles
8. Zaagblad
9. Beschermkap
10. Dieptestop
11. Knop voor schuine verstelling
12. Sleutelopslag
13. Waterbak
14. Wateropvangbak voor schuiftafel
15. Achterste wateropvangbak

Elektrische veiligheid

De elektromotor is uitsluitend ontworpen voor één spanning. Controleer altijd of de stroomvoorziening overeenkomt met de spanning op het typeplaatje.

Uw gereedschap is dubbel geïsoleerd in overeenstemming met EN 61029; daarom is er geen aarddraad nodig.

115V-eenheden moeten worden bediend via een faalveilige scheidingstransformator met een aardscherm tussen de primaire en secundaire wikkeling.

In geval van snoervervanging mag het gereedschap uitsluitend worden gerepareerd door een erkende serviceagent of door een gekwalificeerde elektricien.

Vervanging netstekker

(alleen VK & Ierland)
Als er een nieuwe netstekker moet worden aangebracht:

• Voer de oude stekker veilig af.
• Sluit de bruine draad aan op de stroomvoerende aansluiting in de stekker.
• Sluit de blauwe draad aan op de neutrale aansluiting.
• Sluit de geel/groene draad aan op de aardingsaansluiting

Volg de montage-instructies die bij stekkers van goede kwaliteit worden geleverd. Aanbevolen zekering: 13 A.

Gebruik nooit een stopcontact.
Sluit nooit de stroomvoerende (L) of neutrale (N) draden aan op de aardpen gemarkeerd met E of .

Een netstekker aanbrengen op 115V-eenheden

(alleen VK en Ierland)

• De stekker moet worden aangebracht door een bevoegd persoon. Neem bij twijfel contact op met een erkende DEWALT-reparateur of een gekwalificeerde elektricien.
• De aangebrachte stekker moet voldoen aan BS EN 60309 (BS4343), 16 ampère, aardingscontactpositie 4u.

Een verlengkabel gebruiken

Als een verlengkabel nodig is, gebruik dan een goedgekeurde 3-aderige verlengkabel die geschikt is voor het opgenomen vermogen van dit gereedschap (zie technische gegevens). De minimale geleiderdoorsnede is 1,5 mm²; de maximale lengte is 30 m. Rol de kabel altijd volledig af bij gebruik van een kabelhaspel.

Aardlekschakelaar

De machine is uitgerust met een aardlekschakelaar (RCD) die de gebruiker beschermt tegen elektrische schokken door het circuit te onderbreken wanneer een lekstroom van 30 mA of meer wordt gedetecteerd. Voor 115V-eenheden is de nominale lekstroom 5 mA.

Gebruik de machine nooit zonder de RCD op zijn plaats. Gebruik de machine niet als de RCD niet goed functioneert. Om de RCD te laten werken, moet de machine worden aangesloten op een geaard stopcontact. Controleer periodiek de werking van de RCD door op de TEST (TEST) knop te drukken.

Montage

Koppel het gereedschap altijd los van de stroomvoorziening voordat u het monteert.

Volg bij het monteren van de machine altijd de onderstaande instructies in de beschreven volgorde.

De machine en de onderdelen uitpakken

Vraag altijd om hulp bij het verplaatsen van de machine. De machine is te zwaar om door één persoon te worden gehanteerd.

• Verwijder het losse verpakkingsmateriaal uit de doos.
• Til de machineonderdelen uit de doos.
• Verwijder eventueel resterend verpakkingsmateriaal van de machineonderdelen.

Het motorframe op het steunframe monteren

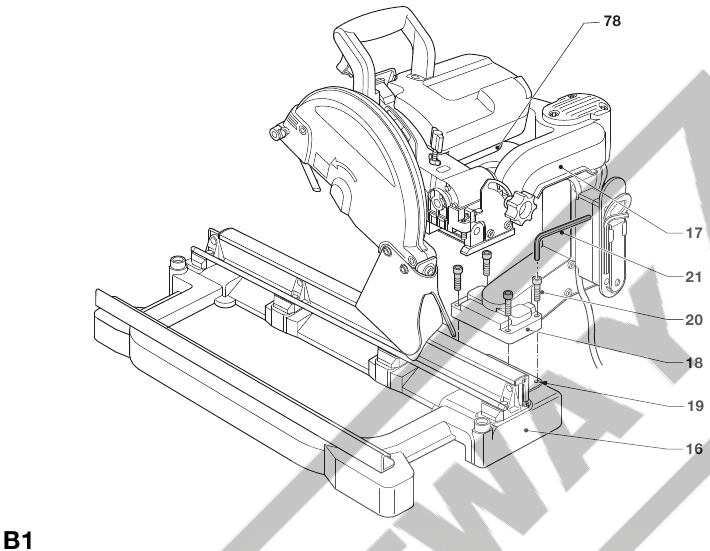

(afb. B1)

• Plaats het steunframe (16) op een relatief gladde en vlakke ondergrond.
• Plaats het motorframe (17) op het steunframe en lijn de gaten in de voet (18) uit met de montagegaten (19).
• Steek een schroef (20) in de gaten.
• Draai de schroeven vast met de meegeleverde inbussleutel (21).

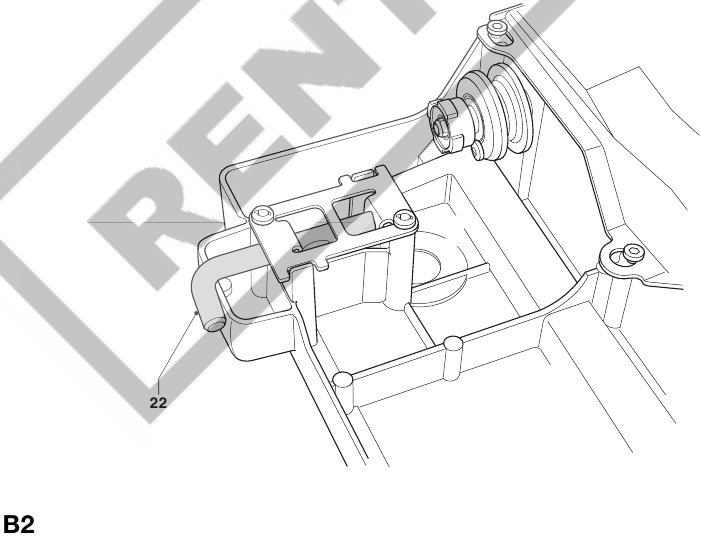

De schuiftafel op de steunframeconstructie monteren

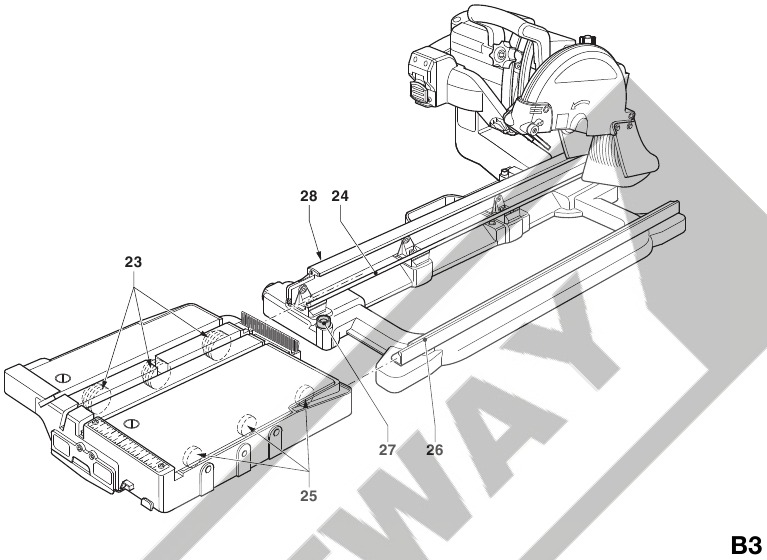

(afb. B2 & B3)

• Zorg ervoor dat de vergrendeling (22) in de ontgrendelde stand staat.
• Houd de tafel voor het frame en lijn de rollen (23) uit met de rolrail (24).
• Plaats de achterste rol op de ronde rail.
• Schuif de tafel op de rail en zorg ervoor dat de lagers (25) zich in de schuifrails (26) bevinden.
• Wanneer de voorkant van de tafel het frame nadert, kantelt u de tafel iets om de stop (27) vrij te maken.
• Vergrendel de tafel in positie door de pin (22) te draaien en in het gat (28) in de rail te duwen.

De machine in de waterbak plaatsen

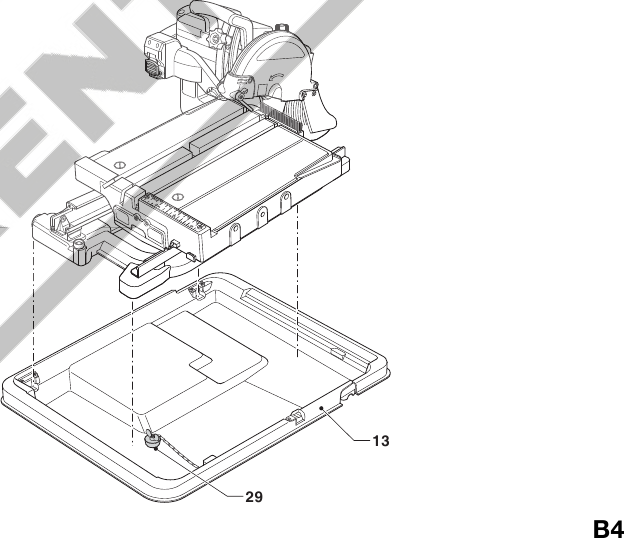

(afb. B4)

• Plaats de waterbak (13) op een relatief gladde en vlakke ondergrond.
• Plaats de plug (29) in het afvoergat.
• Til de machine op en houd deze vast bij de draagpunten zoals afgebeeld.
• Laat de machine in de waterbak zakken zoals afgebeeld.

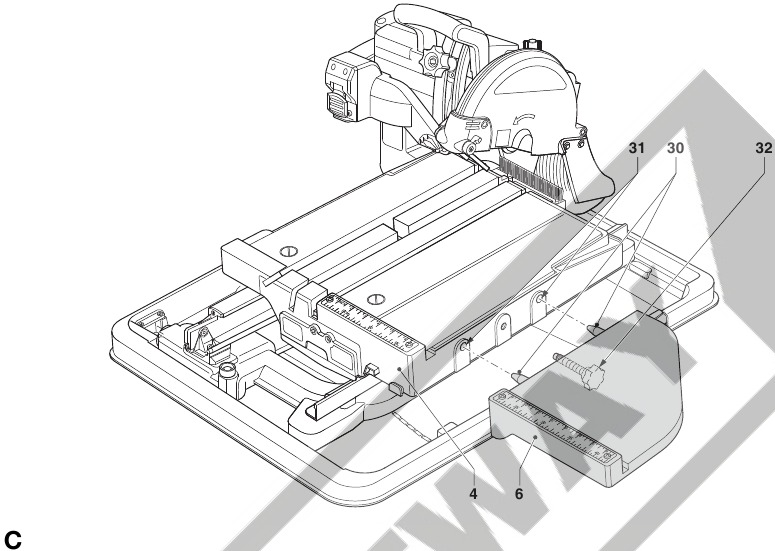

De verlengtafel monteren

(afb. C)

• Houd de verlengtafel (6) voor de rechterkant van de schuiftafel (4).
• Lijn de positioneringspennen (30) op de verlenging uit met de gaten (31) in de schuiftafel.
• Plaats de verlenging tegen de schuiftafel.
• Draai de klemknop (32) vast.

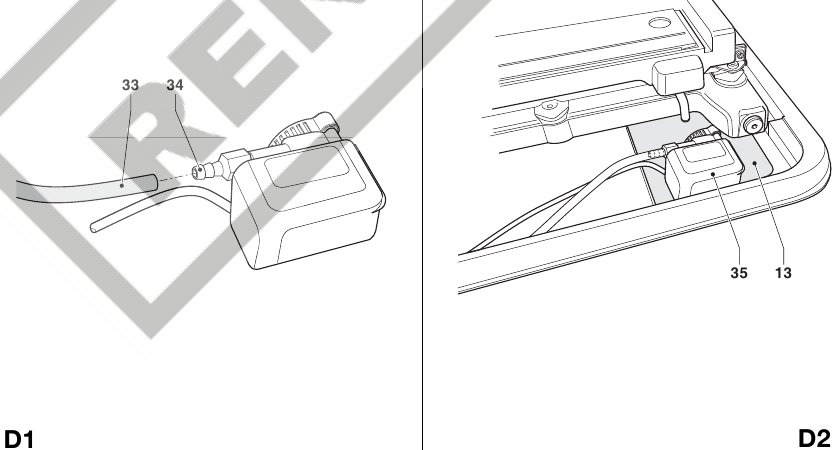

De waterpomp installeren

(afb. D1 & D2)

• Plaats de slang (33) op de fitting (34).
• Plaats de waterpomp (35) in de diepe hoek van de waterbak (13).
• Leid de stroomkabel en de waterslang over de bodem van de waterbak om te voorkomen dat ze vast komen te zitten in de schuiftafel.

De wateropvangbakken monteren

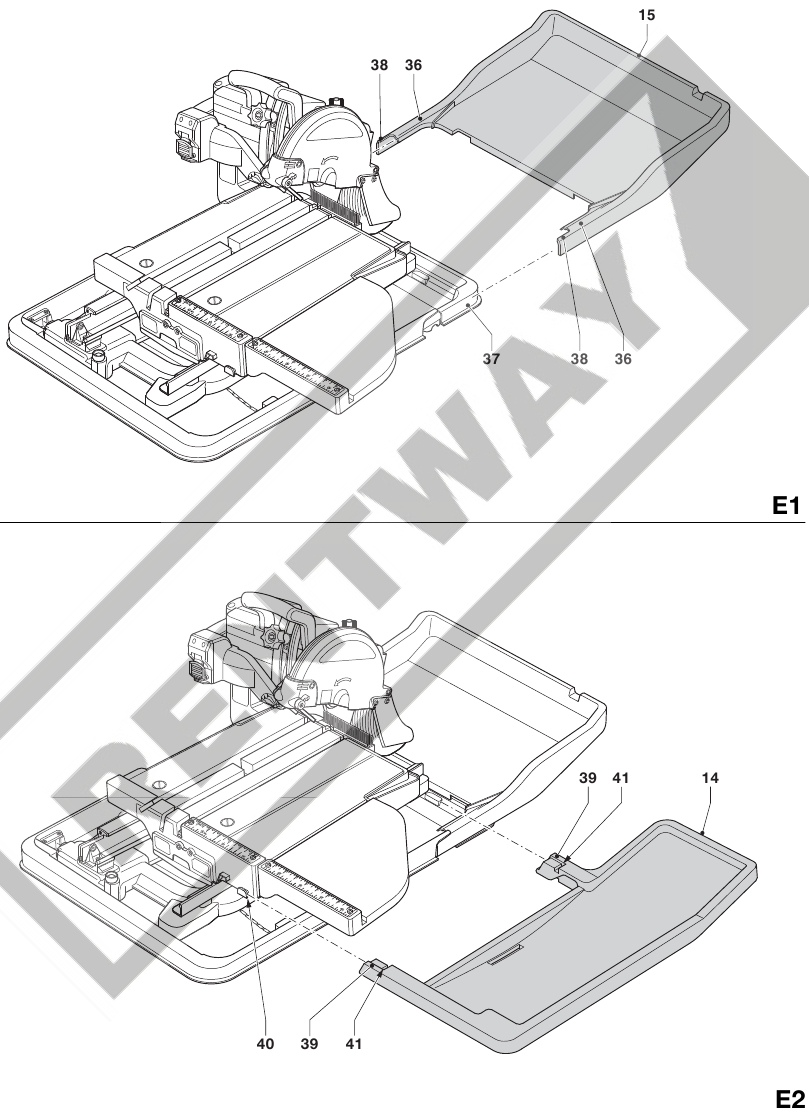

(afb. E1 & E2)

Achterste wateropvangbak

De achterste wateropvangbak (15) vangt water op dat wegstroomt bij het snijden van grote werkstukken.

• Houd de wateropvangbak achter de waterbak.
• Schuif de armen (36) onder de randen (37) van de waterbak totdat de uitsparingen (38) achter de nokken zitten.
• Kantel de achterkant van de wateropvangbak iets totdat de opvangbak vastklikt.

Wateropvangbak schuiftafel

De wateropvangbak van de schuiftafel (14) beweegt mee met de tafel en vangt water op dat wegstroomt van grote tegels en diagonale sneden.

• Houd de wateropvangbak aan de rechterkant van de schuiftafel.
• Schuif de armen (39) onder de randen (40) van de schuiftafel totdat de uitsparingen (41) achter de nokken zitten.
• Kantel de achterkant van de wateropvangbak iets totdat de opvangbak vastklikt.

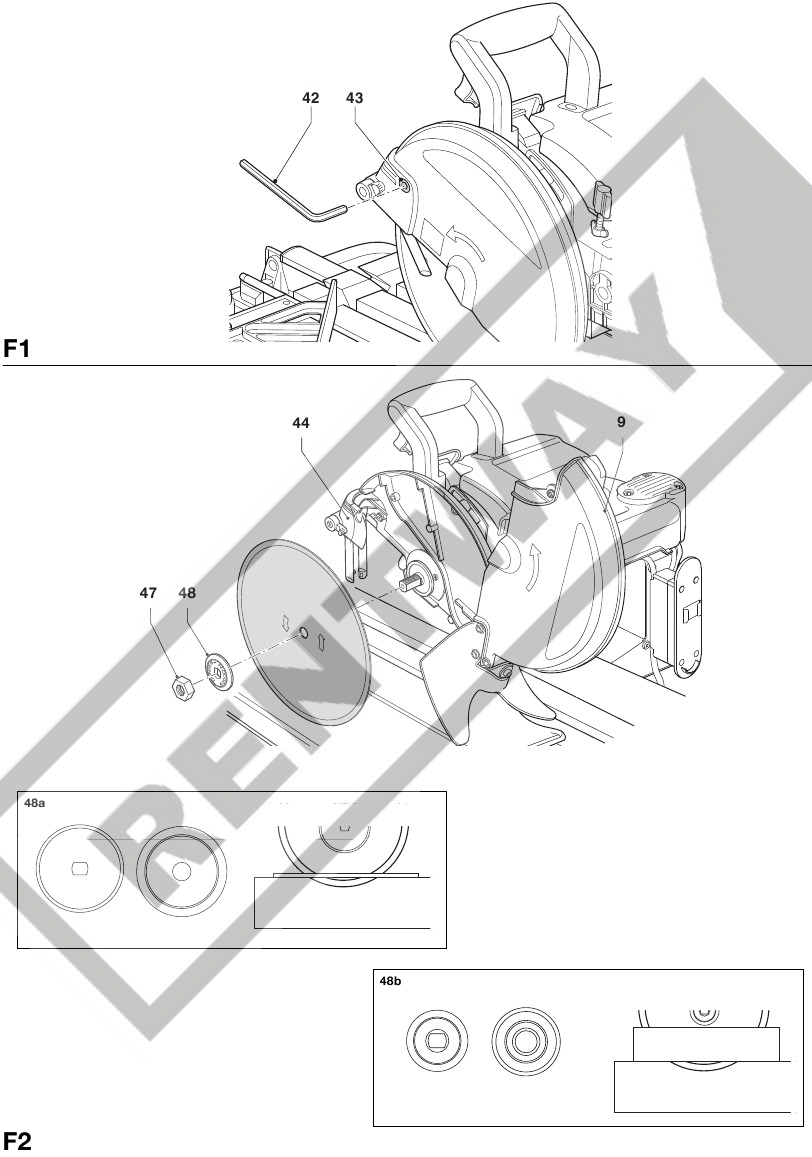

Het snijblad monteren

(afb. F1 – F3)
De maximale diameter van het snijblad dat kan worden gemonteerd is 254 mm.

• Draai met de meegeleverde inbussleutel (42) de schroef (43) aan de zijkant van de beschermkap los.
• Trek de rubberen zijflap (44) terug en til de beschermkap (9) naar achteren.

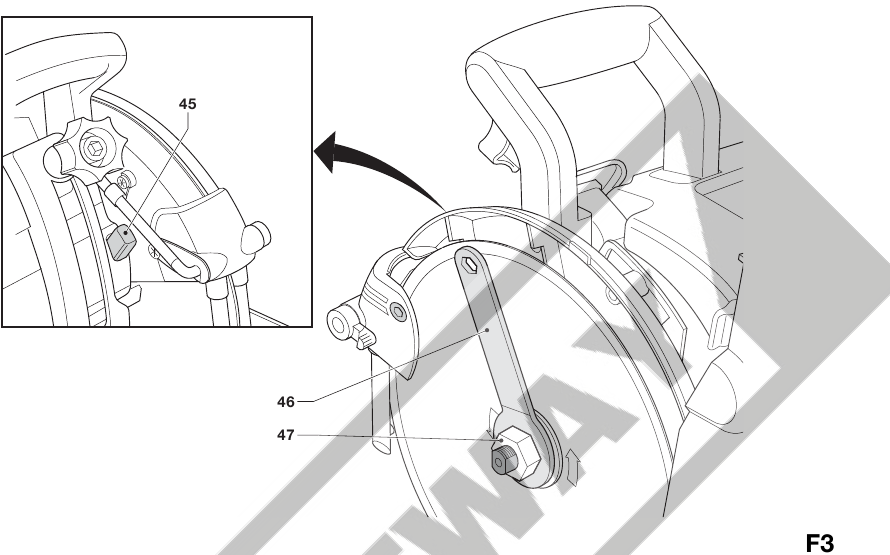

• Druk met één hand op de spilvergrendelingsknop (45) en pak met de andere hand de meegeleverde steeksleutel (46) om de borgmoer (47) los te draaien door deze tegen de klok in te draaien.

Om de spilvergrendeling te gebruiken, drukt u op de knop zoals afgebeeld en draait u de spil met de hand totdat u voelt dat de vergrendeling aangrijpt. Blijf de vergrendelingsknop ingedrukt houden om te voorkomen dat de spil draait.

• Verwijder de borgmoer (47) en de buitenste flenskraag (48).
• Installeer het snijblad met de pijl in dezelfde richting als de pijl op de beschermkap.
• Plaats de buitenste flenskraag (48) terug. Raadpleeg Materiaaldikte voor het juiste gebruik van de flens.
• Draai de borgmoer (47) vast door deze met uw andere hand met de klok mee te draaien terwijl u de spilvergrendeling ingedrukt houdt.
• Plaats de beschermkap (9) terug in positie.
• Draai de schroef (43) aan de zijkant van de beschermkap vast.

Druk nooit op de spilvergrendeling terwijl het snijblad draait.

Materiaaldikte

(afb. F2)

• De D24000 is uitgerust met een flens met grote diameter (48a), aanbevolen voor het snijden van materiaal tot 80 mm diep.
• Er wordt een kleinere flens (48b) meegeleverd voor wanneer de maximale snijdiepte van 95 mm vereist is.
• De grotere flens moet waar mogelijk worden gebruikt om optimale snijprestaties te garanderen.

De machine op het elektriciteitsnet aansluiten

(afb. A)

• Zorg ervoor dat de aan/uit-schakelaar (1) in de uit-stand staat.
• Sluit de stekker aan op het elektriciteitsnet.
• Zorg voor een druppelvanger in het snoer dat de machine met het elektriciteitsnet verbindt, om te voorkomen dat er water op de stekker druppelt. De druppelvanger is dat deel van het snoer dat zich onder het niveau van het stopcontact bevindt.

Afstelling

Koppel het gereedschap altijd los voor de afstelling.

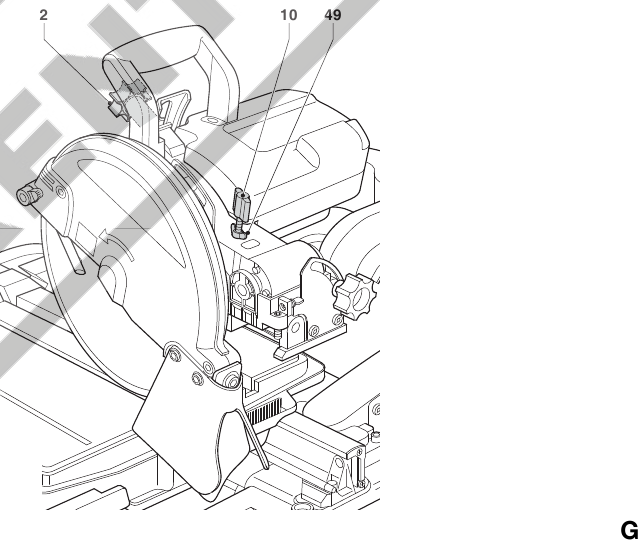

De snijdiepte controleren en afstellen

(afb. G)
De rand van de snijschijf moet altijd minstens 5 mm onder het tafeloppervlak zitten.

• Maak de diepteafstelknop (2) los.
• Laat de arm zakken om de snijschijf in de laagste stand te brengen.
• Draai de diepteafstelknop (2) vast.
• Maak een droge run door de tafel volledig door de snijschijf te duwen.
  Controleer of de snijschijf de tafel niet raakt.
• Ga als volgt te werk als afstelling nodig is:
• Maak de diepteafstelknop (2) los.
• Maak de vleugelmoer (49) een paar slagen los.
• Stel de snijdieptestop (10) naar behoefte af en zorg ervoor dat de rand van de snijschijf zich minstens 5 mm onder het tafeloppervlak bevindt.
• Draai de vleugelmoer (49) vast.

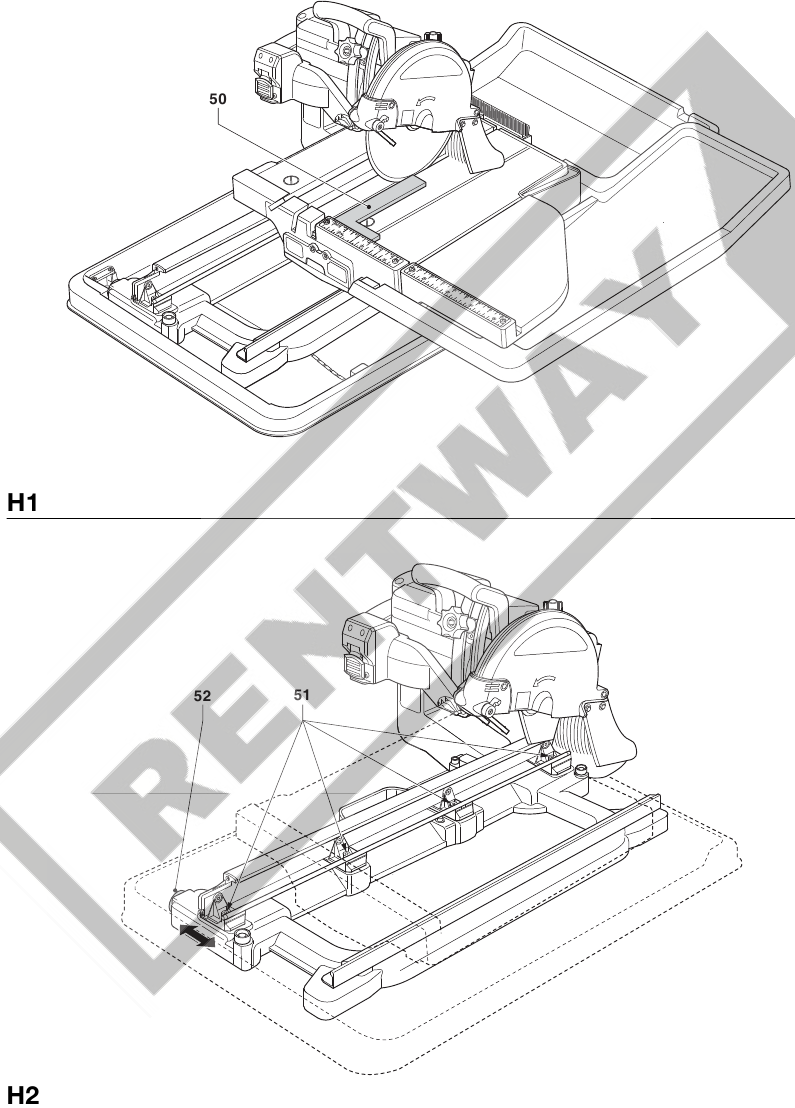

Controleren of de dwarsdoorsnede loodrecht op de geleider is

(afb. H1 & H2)

• Laat de arm zakken om de snijschijf in de laagste stand te brengen.
• Verplaats de tafel voor de schijf.
• Plaats een winkelhaak (50) op de tafel en tegen de geleider en laat deze de schijf net raken zoals afgebeeld.
• Duw de tafel door de snijschijf om te controleren of de schijf evenwijdig aan de winkelhaak loopt.
• Ga als volgt te werk als afstelling nodig is:
• Maak de schroeven (51) los waarmee de railconstructie aan het frame is bevestigd.
• Plaats de railafsteller (52) naar behoefte.
• Controleer met de winkelhaak tegen de geleider nogmaals of de schijf evenwijdig aan de winkelhaak loopt en stel deze indien nodig af.
• Draai de schroeven (51) vast.

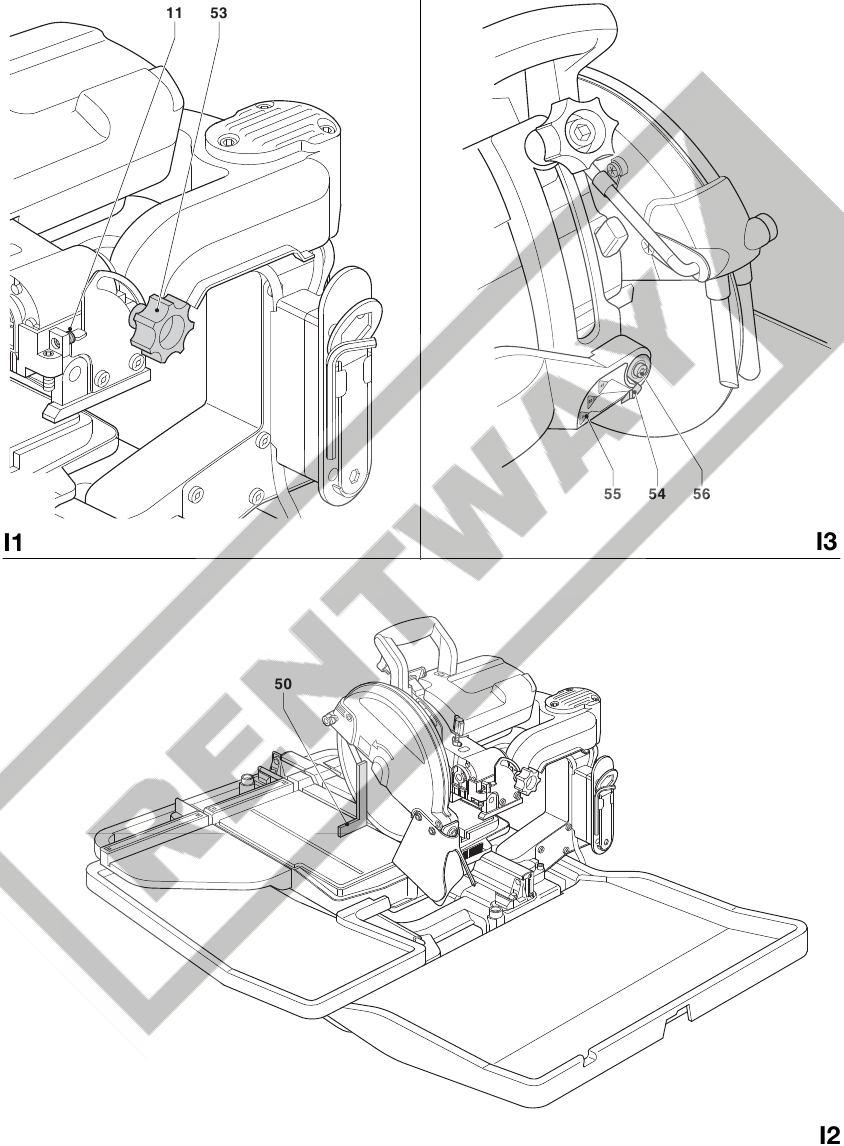

Controleren of de snijschijf loodrecht op de tafel staat

(afb. I1 - I3)

• Maak de afschuinklemknop (11) los.
• Druk de zaagkop naar rechts om er zeker van te zijn dat deze volledig verticaal staat en draai de afschuinklemknop vast.
• Laat de arm zakken om de snijschijf in de laagste stand te brengen.
• Verplaats de tafel tot onder de schijf.
• Plaats een winkelhaak (50) op de tafel en tegen de schijf zoals afgebeeld.
• Ga als volgt te werk als afstelling nodig is:
• Maak de afschuinklemknop (11) los en draai de stelschroef voor de verticale positie (53) in of uit totdat de schijf 90° op de tafel staat, gemeten met de winkelhaak.
• Als de afschuiningsaanwijzer (54) niet nul aangeeft op de afschuiningsschaal (55), maak dan de schroef (56) los waarmee de aanwijzer is bevestigd en verplaats de aanwijzer indien nodig.

De afschuinhoek controleren en afstellen

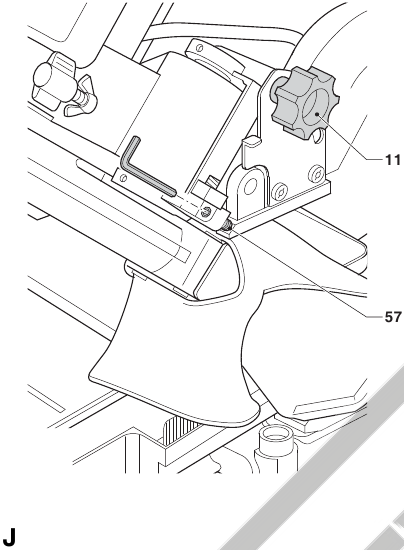

(afb. I3 & J)

• Maak de afschuinklemknop (11) los en verplaats de zaagkop naar links.
  Dit is de afschuinhoekstand van 45°.
• Ga als volgt te werk als afstelling nodig is:
• Draai de stopschroef (57) indien nodig in of uit totdat de aanwijzer (54) 45° aangeeft.

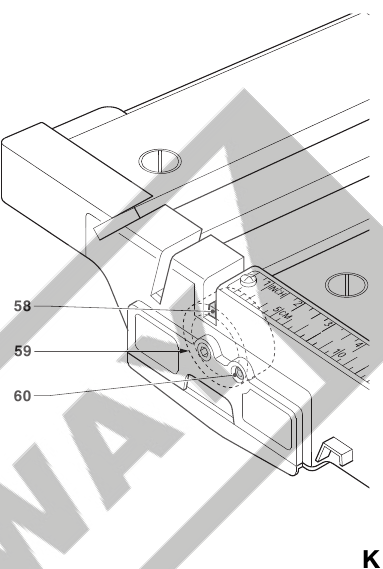

Een kerf snijden

(afb. K)
De kerfindicator (58) helpt bij het lokaliseren van het pad van de snijschijf.

• Schakel de machine in en wacht tot de schijf de volle snelheid heeft bereikt.
• Duw de tafel volledig door de snijschijf om een kerf in het wiel (59) te snijden.
• Schakel de machine uit.

Als de kerf versleten is, kan er een nieuwe kerf worden gemaakt.

• Maak de borgschroef (60) los.
• Draai het wiel (59) om een ongesneden oppervlak bloot te leggen.
• Draai de borgschroef (60) vast.
• Snijd een nieuwe kerf volgens de instructies zoals hierboven beschreven.

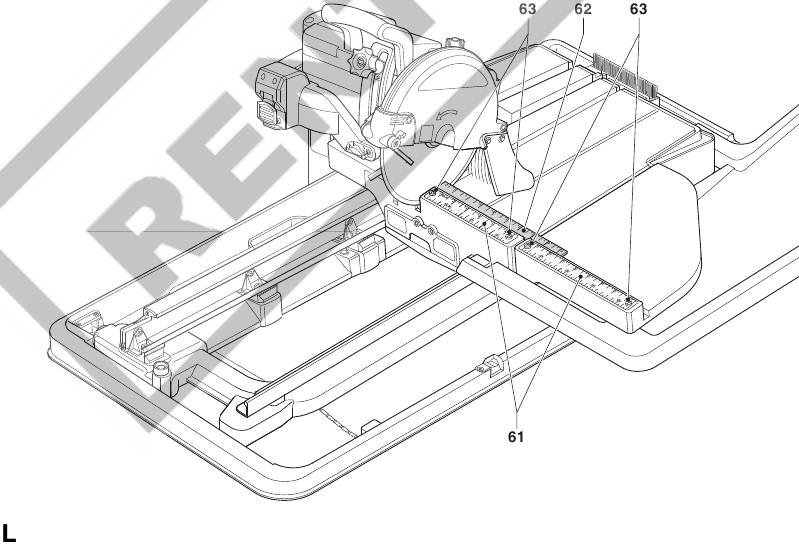

De schaal controleren en afstellen

(afb. L)

• Verplaats de tafel tot onder de schijf.
• Controleer de schaal (61) op de geleider met behulp van een rolmaat (62) met de nulmarkering tegen de snijschijf geplaatst.
• Als afstelling nodig is, maak dan de schroeven (63) los waarmee de schaal (62) op zijn plaats wordt gehouden, stel deze af op de juiste maat en draai de schroeven vast.

De schuiftafel vergrendelen

(afb. M)
De tafel kan in de volgende posities worden vergrendeld:

• Voorste positie (snijschijf vrij toegankelijk) (64).
• Duikpositie (snijschijf over het midden van de tafel) (65).
• Uitvoerpositie (snijschijf bij de geleider) (66).

• Verplaats de tafel (4) naar de gewenste positie.
• Vergrendel de tafel door de pin (22) te draaien en in het gat in de rail te duwen.

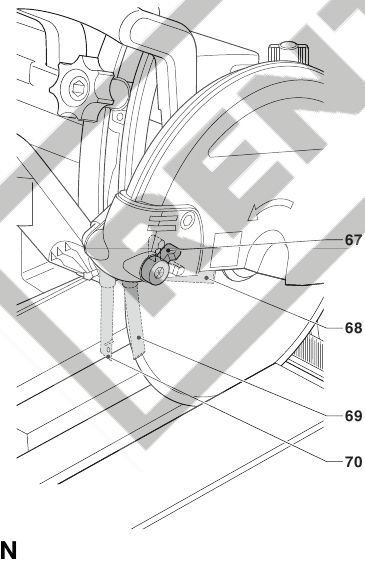

De waternozzles afstellen

(afb. A & N)
De waternozzles (7) zijn verstelbaar om de benodigde waterstroom van koelwater te leveren.

• Stel de nozzle af door de hendel (67) in de vereiste positie te bewegen.
  • Maximale capaciteit (nozzles volledig ingetrokken) (68).
  • Minimale nevel (nozzles in lijn met de snijschijf) (69).
  • Uit-stand om waternevel tussen zaagsneden te elimineren en voor het vervangen van de snijschijf (70).

De waterstroom regelen

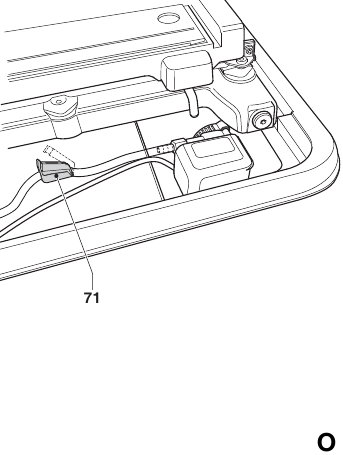

(afb. O)
De stroombegrenzer (71) op de waterslang kan worden afgesteld om de stroom koelwater naar de snijschijf te regelen.

• Om de stroom te verminderen, knijpt u de begrenzer samen.
• Om de stroom te vergroten, laat u de begrenzer los.

Gebruiksaanwijzing

Zorg ervoor dat de machine zo is geplaatst dat deze voldoet aan uw ergonomische omstandigheden in termen van tafelhoogte en stabiliteit. De locatie van de machine moet zo worden gekozen dat de gebruiker een goed overzicht heeft en voldoende vrije ruimte rond de machine heeft om het werkstuk zonder beperkingen te kunnen hanteren.

Om de effecten van trillingen te verminderen, moet u ervoor zorgen dat de omgevingstemperatuur niet te koud is, dat de machine en het accessoire goed worden onderhouden en dat de grootte van het werkstuk geschikt is voor deze machine.

• Neem altijd de veiligheidsinstructies en de geldende voorschriften in acht.
• Controleer of de machine veilig is opgesteld.
• Controleer of het werkstuk goed wordt ondersteund.
• Zorg ervoor dat de snijschijf geen contact maakt met het werkstuk voordat de machine wordt ingeschakeld.
• Laat de motor op volle snelheid komen voordat u gaat snijden.
• Oefen slechts een lichte druk uit op de machine. Forceer de snijwerking niet.
• Houd uw handen uit de buurt van het pad van de snijschijf. Plaats uw handen niet binnen het gemarkeerde gebied zoals weergegeven in afb. P.


Voorafgaand aan de bediening:

• Installeer de juiste snijschijf.
• Zorg ervoor dat alle vergrendelingsknoppen en klemhendels goed vast zitten.
• Vul het waterreservoir met voldoende water zodat de waterpomp volledig ondergedompeld is.

In- en uitschakelen (afb. Q)

• Om de machine in te schakelen, zet u de aan/uit-schakelaar (1) in stand I.
• Om de machine uit te schakelen, zet u de aan/uit-schakelaar (1) in stand 0.

In de netkabel is de aardlekschakelaar (RCD) ingebouwd met de nulspanningsschakelaar en de motoroverbelastingsbeveiliging met handmatige reset. In geval van een stroomonderbreking, gaat u als volgt te werk:

• Zorg ervoor dat de aan/uit-schakelaar (1) in de uit-stand staat.
• Druk op de resetknop op de RCD.

De schakelaar vergrendelen

• Om ongeoorloofd gebruik van de machine te voorkomen, vergrendelt u de schakelaar met een hangslot.

Basis zaagsneden

Algemene bediening

• Probeer een paar eenvoudige projecten met afvalmateriaal tot u een "gevoel" voor de machine hebt ontwikkeld.
• Maak altijd droge runs (zonder stroom) voor afwerkingssneden, zodat u het pad van de schijf kunt controleren.

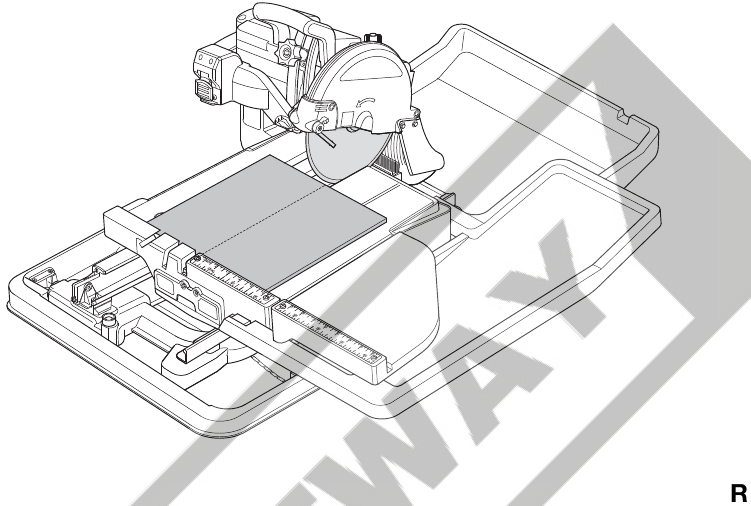

Verticale rechte dwarssnede

(fig. R)

• Stel de afschuiningshoek in op 0°.
• Laat de arm zakken om de snijschijf in de laagste positie te brengen.
• Plaats het werkstuk plat op de tafel en tegen de geleider, met de afgewerkte kant naar boven. Lijn de markering op het werkstuk uit met de markering in de kerfindicator.
• Houd beide handen uit de buurt van het pad van de snijschijf.
• Schakel de machine in en laat de snijschijf op volle snelheid komen. Wacht tot de snijschijf volledig bedekt is met water.
• Voer het werkstuk langzaam in de snijschijf, terwijl u het stevig tegen de geleider gedrukt houdt. Forceer niet. De snelheid van de snijschijf moet constant worden gehouden.
• Na het voltooien van de snede, schakelt u de machine uit, laat u de snijschijf stoppen en verwijdert u het werkstuk.

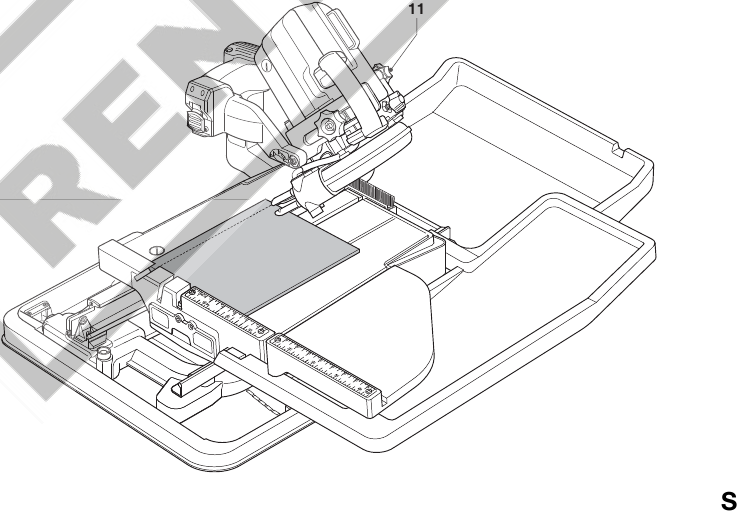

Afgeschuinde dwarssnede

(fig. S)
Afschuiningshoeken kunnen worden ingesteld op 22,5° en 45°.

• Maak de afschuiningsklemknop (11) los en stel de afschuining naar wens in.
• Draai de afschuiningsklemknop stevig vast.
• Ga te werk als bij een verticale rechte dwarssnede.

Diagonale snede

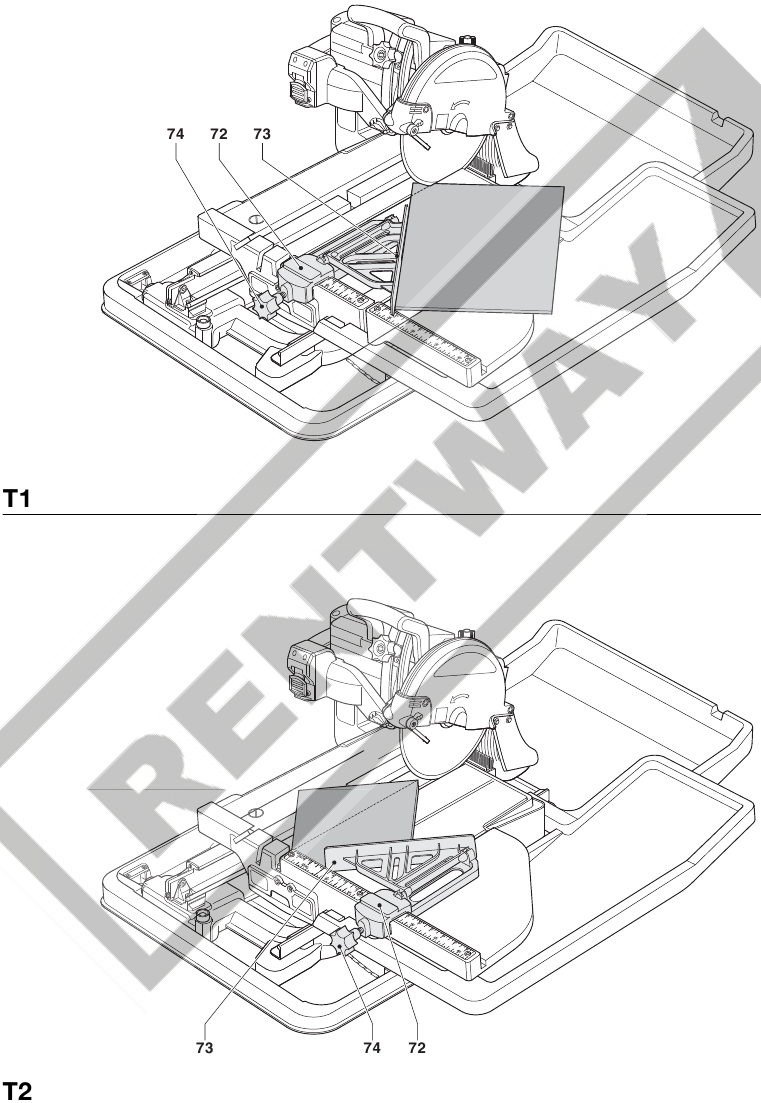

(fig. T1 & T2)
De kantgeleider (5) maakt het snijden van hoeken bij 45° mogelijk.

• Plaats de kantgeleider met de montagebeugel (72) over de geleider.
• Klap de geleider (73) in positie voor de vereiste toepassing:
  • Klap de geleider naar rechts om kleine stukken van grote tegels te snijden.
  • Klap de geleider naar links voor elke andere toepassing.
• Stel de parallelle geleider in op de vereiste afstand.
• Draai de knop (74) vast om de geleider op zijn plaats te vergrendelen.
• Ga te werk als bij een verticale rechte dwarssnede.

Invalzaagsnede

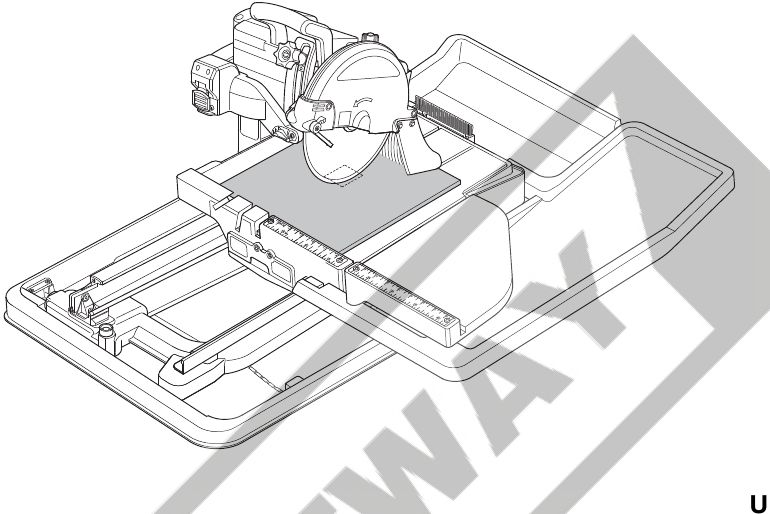

(fig. U)
Een invalzaagsnede wordt gebruikt om het midden van een tegel te verwijderen, b.v. voor stopcontacten, afvoeren, enz.

• Markeer het te snijden gebied aan beide zijden van de tegel.
• Plaats de juiste maat snijschijf.
• Stel de snijdiepte zo in dat de snijschijf slechts halverwege het werkstuk zaagt.
• Plaats het werkstuk plat op de tafel en tegen de geleider, met de afgewerkte kant naar boven. Lijn de markering op het werkstuk uit met de markering in de kerfindicator.
• Schakel de machine in en laat de snijschijf op volle snelheid komen. Wacht tot de snijschijf volledig bedekt is met water.
• Verplaats de tafel tot de markering op het werkstuk zich onder de schijf bevindt.
• Laat de arm zakken om de snijschijf in het werkstuk te voeren. Zaag niet te ver over de markering. Zodra de markering is gesneden, vergrendelt u de arm in de hoogste positie.
• Herhaal dit voor de andere markeringen.
• Draai het werkstuk ondersteboven. Ga te werk zoals hierboven beschreven voor de tweede sneden om de eerste te ontmoeten.
• Na het voltooien van de snede, schakelt u de machine uit, laat u de snijschijf stoppen en verwijdert u het werkstuk.

Groeven

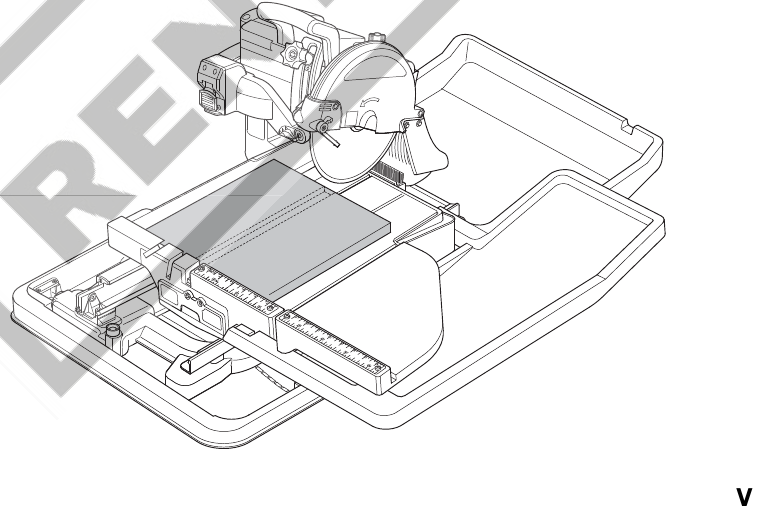

(fig. V)
Er wordt een groef in een tegel gemaakt, b.v. om verborgen bedrading te huisvesten.

• Stel de snijdiepte naar wens in.
• Plaats het werkstuk plat op de tafel en tegen de geleider, met de onderkant naar boven. Lijn de markering op het werkstuk uit met de markering in de kerfindicator.
• Ga te werk als bij een verticale rechte dwarssnede.
• Herhaal de procedure om een bredere groef te maken.

Optionele accessoires

Aangezien accessoires, anders dan die worden aangeboden door DEWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DEWALT aanbevolen accessoires met dit product worden gebruikt.

Assortiment snijschijven beschikbaar
Type schijf	Afmetingen (diameter x boring)	Gebruik
DT3733	250 x 25,4 mm	Keramische tegel
DT3734	250 x 25,4 mm	Porselein/stenen tegel

Raadpleeg uw dealer voor meer informatie over de juiste accessoires.

Transport

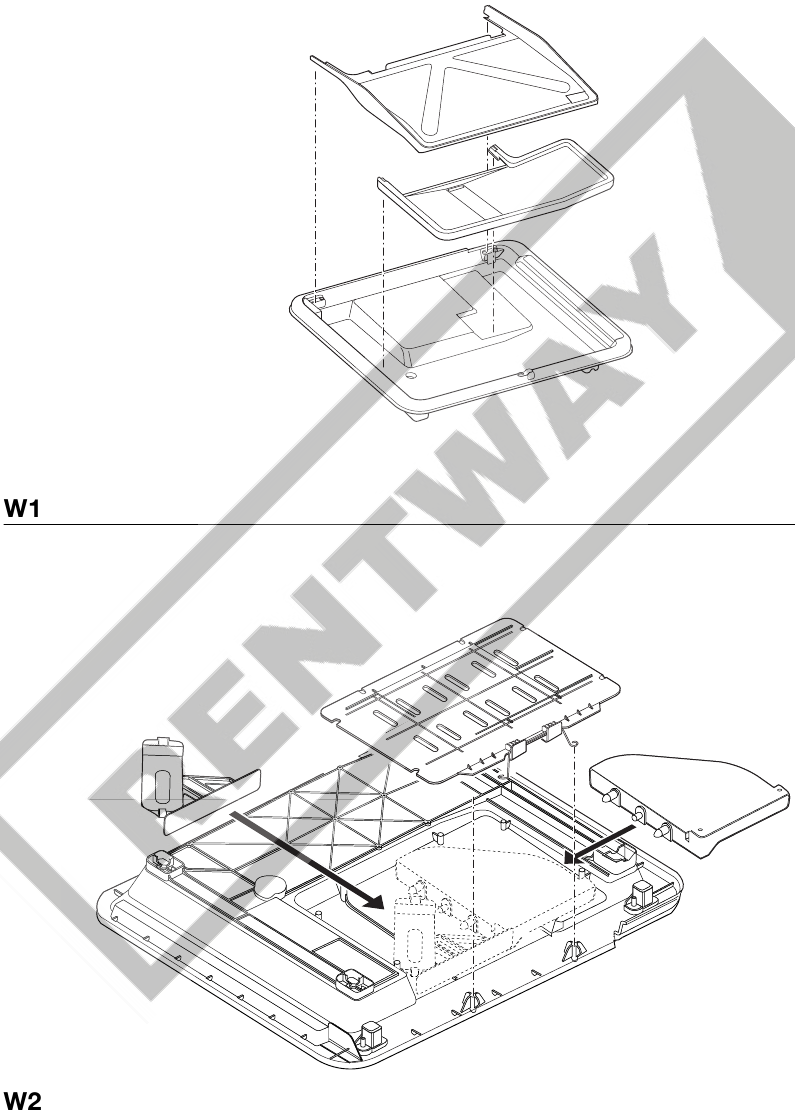

(fig. W1 & W2)
De afneembare onderdelen kunnen in het waterreservoir worden opgeborgen voor eenvoudig transport.

• Tap het waterreservoir af. Zie "Onderhoud".
• Verwijder de kantgeleider en de verlengtafel.
• Vergrendel de schuiftafel in positie.
• Verwijder de watercollectoren.
• Til de machine uit het waterreservoir zoals afgebeeld.
• Plaats de collectoren in het waterreservoir in de weergegeven richting.
• Draai het waterreservoir ondersteboven.
• Plaats de kantgeleider en de verlengtafel in het waterreservoir in de weergegeven richting.

Vraag bij het dragen van de machine altijd om hulp. De machine is te zwaar voor één persoon om te hanteren.

Onderhoud

Uw DEWALT-elektrisch gereedschap is ontworpen om gedurende een lange periode met een minimum aan onderhoud te werken. Een continue, bevredigende werking is afhankelijk van een goede gereedschapsverzorging en regelmatige reiniging.

Het waterreservoir aftappen

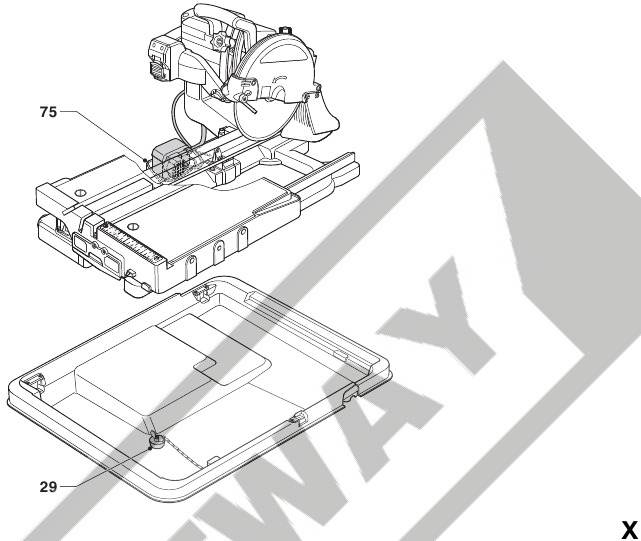

(fig. X)
Het waterreservoir moet na elk gebruik worden afgetapt.

• Plaats de waterpomp op de bak (75).
• Plaats een geschikte container onder de aftapplug (29).
• Verwijder de aftapplug.
• Geef de vloeistof voldoende tijd om af te tappen.
• Nadat de vloeistof is afgetapt, installeert u de aftapplug opnieuw.
• Voer de vloeistof af met inachtneming van het milieu.

De rollende weerstand van de tafel aanpassen

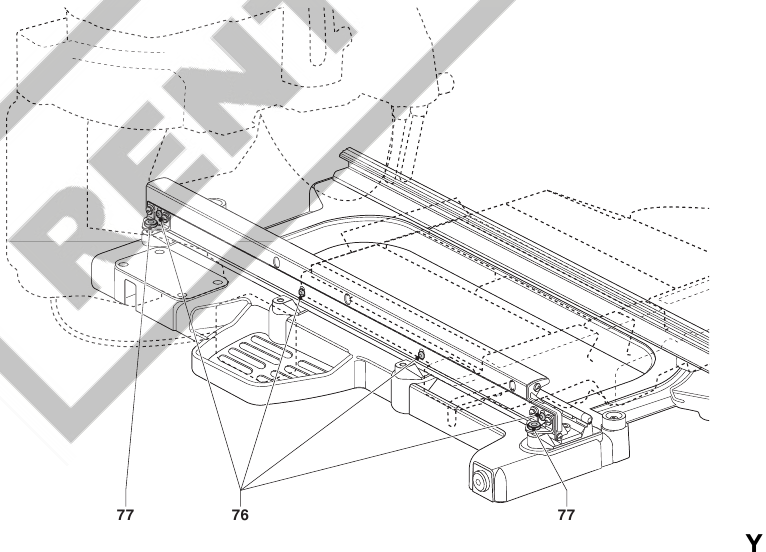

(fig. Y)
Om de speling tussen de tafel en de rails te verwijderen, gaat u als volgt te werk:

• Maak de railhoogteschroeven (76) los.
• Stel de railhoogteverstellers (77) in totdat de tafel soepel beweegt.
• Draai de railhoogteschroeven vast.

Reinigen

Controleer vóór gebruik zorgvuldig de beschermkap van de snijschijf om te bepalen of deze goed werkt. Zorg ervoor dat modder of werkstukdeeltjes niet kunnen leiden tot blokkering van een van de functies.
Als er werkstukfragmenten vastzitten tussen de snijschijf en de beschermkap, koppelt u de machine los van de stroomtoevoer en volgt u de instructies in het hoofdstuk "De snijschijf monteren". Verwijder de vastgelopen onderdelen en monteer de snijschijf opnieuw.
Houd de ventilatiesleuven vrij en reinig de behuizing regelmatig met een zachte doek.

De volgende reinigingshandelingen moeten elke dag worden uitgevoerd.

• Plaats de waterpomp in een emmer schoon water en pomp het water door het slangensysteem.
• Veeg de rails en de steunarm af met een voegspons of een doek.
• Spuit het waterreservoir en de schuiftafel af met helder water. Veeg eventuele stofresten weg met een voegspons.

Smering

Uw elektrisch gereedschap vereist geen extra smering.

www.DeWALT.eu

Referenties

• DEWALT WERELDWIJD

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt D24000 Handleiding

Beschikbare talen
