DeWalt DWX723, DWX724 Handleiding

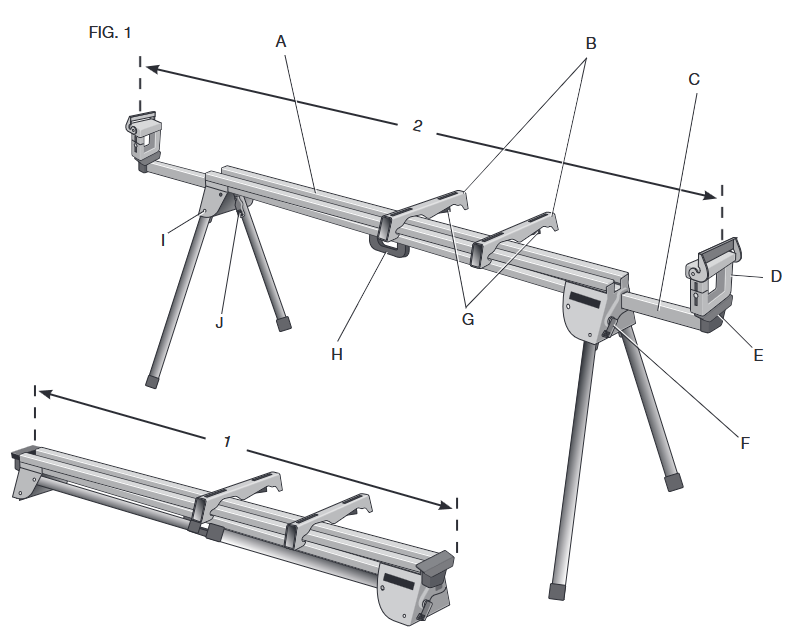

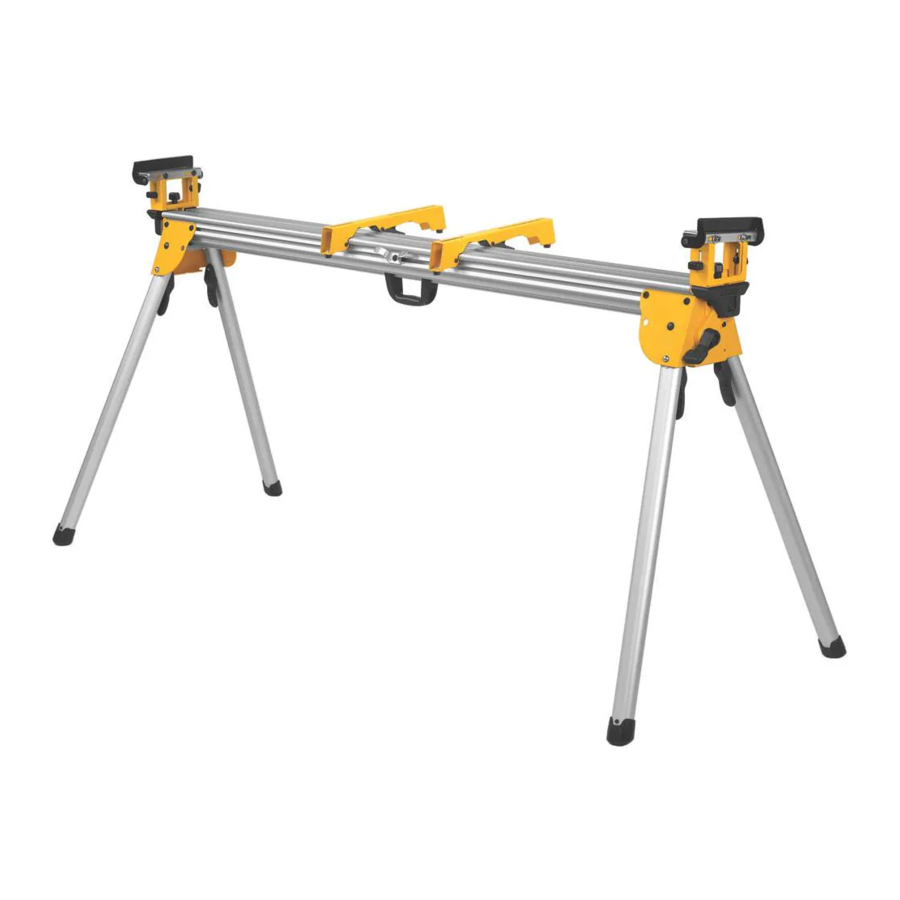

Onderdelenlijst

1. Balk
2. DW7231 verstekzaag montagebeugels
3. Verlengarm
4. DW7232 Werkstuksteun en lengte stop
5. Eindkap verlengarm
6. Vergrendelingshendel verlengarm
7. Ontgrendelingshendels
8. Draaghandvat
9. Ontgrendelingsknop
10. Beenvergrendelingshendel

Wijzig nooit de standaard of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het niveau van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, zou kunnen resulteren in de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in licht of matig letsel.
LET OP: Geeft een praktijk aan die geen verband houdt met persoonlijk letsel en die, indien niet vermeden, kan resulteren in materiële schade.
ALS U VRAGEN OF OPMERKINGEN HEEFT OVER DIT OF ANDER DeWALT GEREEDSCHAP, BEL ONS DAN GRATIS OP: 1-800-4-DeWALT (1-800-433-9258)

Verstekzaagstandaard met inklapbare poten DWX723/DWX724

Deze standaard is ontworpen voor gebruik met de meeste verstekzagen. Als u problemen heeft met de uitlijning of montage, bel dan 1-800-4-DeWALT (1-800-433-9258).

Lees voor uw eigen veiligheid de handleiding van de verstekzaag voordat u een accessoire gebruikt. Het niet opvolgen van deze waarschuwingen kan leiden tot persoonlijk letsel en ernstige schade aan de verstekzaag en het accessoire. Gebruik bij het onderhoud van dit gereedschap alleen identieke vervangingsonderdelen.

Inhoud verpakking

1 Verstekzaagstandaard (DWX723 of DWX724)
2 Verstekzaag montagebeugels (DW7231)
2 Werkstuksteun en lengtestops (DW7232)
1 Hardware zak

Benodigde gereedschappen

• Boormachine met 3/8" (9,5 mm) boor (niet vereist voor DeWALT verstekzagen)
• Kruiskopschroevendraaier nr. 2
• 1/2" (13 mm) steeksleutel

Algemene veiligheidsinstructies voor verstekzaagstandaards

Om het risico op persoonlijk letsel te verminderen:

• Draag ALTIJD een oogbescherming. Alle gebruikers en omstanders moeten een oogbescherming dragen die voldoet aan ANSI Z87.1.
• Controleer ALTIJD de stabiliteit van de verstekzaagstandaard en de verstekzaag die eraan is bevestigd voordat u de standaard of de zaag in gebruik neemt.
• Monteer GEEN ander elektrisch gereedschap dan een verstekzaag op deze standaard. Het monteren van ander elektrisch gereedschap op deze standaard kan leiden tot ernstig persoonlijk letsel.
• Overschrijd NIET het gewicht dat deze standaard kan dragen. De hoofdbalk van de verstekzaagstandaard is ontworpen om veilig 500 lbs. (227 kg) te dragen in een werkomgeving. Het is onveilig om op de standaard te klimmen, zitten of staan.
• Volg de montage-instructies zorgvuldig. Maak de verstekzaag stevig vast aan de zaagmontagebeugels zoals aangegeven.
• Wijzig de standaard NIET en gebruik hem niet voor bewerkingen waarvoor hij niet is bedoeld.
• Gebruik de standaard NIET op oneffen oppervlakken. De standaard is ontworpen voor gebruik op een vlakke, stabiele ondergrond.
• Gebruik NIET op een glad oppervlak. De belastbaarheid van de standaard wordt sterk verminderd bij gebruik op gladde oppervlakken.

Voorbereiding

1. Plaats de verstekzaagstandaard op de grond met de ingeklapte poten naar boven.
2. Druk de beenvergrendelingshendel (J) of ontgrendelingsknop (I) in en trek de poot omhoog totdat de vergrendelingspen op zijn plaats klikt. Herhaal dit bij elke poot.
3. Til de standaard aan de middenbalk op en plaats hem in een rechtopstaande positie. De standaard moet stabiel zijn en niet wiebelen.

OPMERKING: Zorg ervoor dat alle vergrendelingspennen zijn ingeschakeld en dat de poten zijn vergrendeld.

MONTAGE

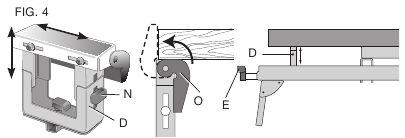

DW7232 Werkstuksteun en lengtestops (Afb. 3–4)

1. De werkstuksteun/stop (D) heeft een klem (L) om de balk vast te pakken en te voorkomen dat deze door uw materiaal van de balk wordt gestoten. De knop (M) kan worden vergrendeld door hem met de klok mee te draaien en de werkstuksteun/stop kan vrij worden verplaatst wanneer de knop tegen de klok in wordt gedraaid. Draai niet te vast, stevige druk op de knop houdt de stop op zijn plaats.
2. Pas de hoogte van de werkstuksteun/stop (D) aan door de knoppen aan beide zijden (N) los te draaien en het bovenoppervlak omhoog of omlaag te brengen om uit te lijnen met een rechte rand of waterpas op de zaagtafel. Draai de knoppen vast.
   OPMERKING: Als de hoogteverstelling van de werkstuksteun naar beneden glijdt onder belasting, is de gewichtslimiet van de werkstuksteun overschreden. Deze gewichtslimiet wordt beperkt door de strakheid van de hoogteverstellingsknoppen. Draai niet meer vast dan met de vinger.
3. De werkstuksteun/stop (D) kan ook worden geïnstalleerd in de eindkap (E) aan het einde van de verlengarmen.
4. De lengtestop (O) kan omhoog worden gedraaid om te dienen als lengtestop of om het uiteinde van lange werkstukken vast te houden.

Verlengarm met verstelbare lengte

Om het steunoppervlak te verlengen, draait u de vergrendelingshendel van de verlengarm tegen de klok in om de uitschuifbare verlengarm los te maken. Trek de uitschuifbare verlengarm naar de gewenste lengte. Draai de vergrendelingshendel van de verlengarm met de klok mee om te vergrendelen.

DW7231 DeWALT verstekzaagmontagemethode

Om het risico op letsel te verminderen, schakelt u het apparaat uit en ontkoppelt u de machine van de stroombron voordat u de verstekzaag op de verstekzaagstandaard monteert. Een onbedoelde start kan letsel veroorzaken.

Stabiliteitsgevaar. U moet de Universele verstekzaagmontagemethode gebruiken bij het monteren van een verstekzaag die niet door DeWALT is vervaardigd op deze verstekzaagstandaard.

Om het risico op persoonlijk letsel te verminderen, moet u ervoor zorgen dat de verstekzaag volledig op de standaard is verankerd.

Voor uw eigen veiligheid dient u de gebruiksaanwijzing van de verstekzaag te lezen en te begrijpen voordat u deze gebruikt. Het niet opvolgen van deze waarschuwingen kan leiden tot persoonlijk letsel en ernstige schade aan de verstekzaag en het accessoire.

1. Plaats de zaag in de werkstand met het blad naar u toe gericht. Lijn uit met het label op de montagebeugel dat de voorkant aangeeft.
2. Plaats een afstandsstuk, zoals een 2 x 4, onder een kant van de verstekzaag om de montagevoeten van de zaag boven het werkoppervlak te houden.
3. Houd een montagebeugel onder de zaag en steek een slotbout (hardwarezak) omhoog door de beugel en de voet van de zaag.
   OPMERKING: Zie DW7231 Hardware Selection Chart voor de juiste montagehardwareprocedures voor DeWALT verstekzagen. Volg alle instructies correct, anders kan de tafelrotatie van de verstekzaag worden belemmerd.

DW7231 HARDWARE SELECTIE CHART
	Linkerkant	Rechterkant
DW703	1	1
DW705	1	1
DW706	1	1
DW708	1	2
DW712	1	2
DW713	1	1
DW715	1	1
DW716	1	1
DW717	2	1
DW718	3	2
	1 = Lange schroef, kop aan de onderkant
	2 = Korte schroef, kop aan de onderkant
	3 = Lange schroef, kop aan de bovenkant

4. Zodra de slotbout (hardwarezak) is geïnstalleerd volgens de DW7231 Hardware Selection Chart, monteert u een platte ring, borgring en moer op de bout. Draai de bouten handvast aan.

5. Herhaal de procedure aan de andere kant van de beugel.
6. Verplaats de 2 x 4 naar de andere kant van de zaag om de andere kant van de zaag omhoog te houden om toegang te krijgen tot de zaagvoet.
7. Steek de slotbouten door de andere beugel en de voet van de zaag zoals voorheen. Zorg ervoor dat beide beugels parallel aan elkaar lopen.
8. Om de zaag op de standaard te plaatsen, pakt u de zaag bij de montagebeugel vast en tilt u deze omhoog aan de ontgrendelingshendels. Deze hendels vergrendelen de zaag niet zijwaarts, maar dienen slechts als middel om de zaag aan de balk te bevestigen.

9. Nader de balk met de zaag-/beugelmontage lichtjes naar uw lichaam gekanteld. Laat de concave voorlip van de montagebeugel ingrijpen met de afgeronde rand van de balk.
10. Schommel de zaag voorzichtig op de beugels om te controleren of deze op zijn plaats vergrendelt.
11. Pas de zaagpositie indien nodig aan zodat het blad loodrecht op de balk staat in de verstekstand van 0 graden.
12. Draai de vier moeren waarmee de zaag aan de beugels is bevestigd stevig vast.

DW7231 Universele verstekzaagmontagemethode

(Afb. 1, 7, 8)

Om het risico op letsel te verminderen, schakelt u het apparaat uit en ontkoppelt u de machine van de stroombron voordat u de verstekzaag op de verstekzaagstandaard monteert. Een onbedoelde start kan letsel veroorzaken.

Stabiliteitsgevaar. U moet de multiplexmontagemethode gebruiken die in de volgende instructies wordt beschreven bij het monteren van een verstekzaag die niet door DeWALT is vervaardigd op deze verstekzaagstandaard.

Om het risico op persoonlijk letsel te verminderen, moet u ervoor zorgen dat de verstekzaag volledig op de standaard is verankerd.

Voor uw eigen veiligheid dient u de gebruiksaanwijzing van de verstekzaag te lezen en te begrijpen voordat u deze gebruikt. Het niet opvolgen van deze waarschuwingen kan leiden tot persoonlijk letsel en ernstige schade aan de verstekzaag en het accessoire.

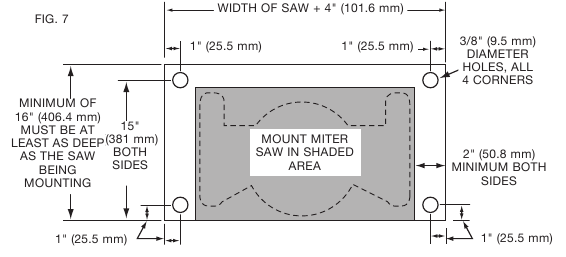

OPMERKING: Als u geen DeWALT verstekzaag heeft, moet u 3/4" (19 mm) multiplex gebruiken om uw verstekzaag te monteren.
Het multiplex moet minimaal 4" (101,6 mm) breder zijn dan de grootste breedte van de verstekzaagvoet. Het multiplex moet minstens zo diep zijn als de kleinste diepte van de verstekzaagvoet of minimaal 16" (406,4 mm) als de verstekzaagvoet kleiner is. Zorg ervoor dat het multiplex vierkant is.

1. Zodra de multiplexgrootte is bepaald, boort u 3/8" (9,5 mm) gaten 1" (25,5 mm) van de voorste hoeken van het multiplex, 15" (355 mm) uit elkaar en 1" (25,5 mm) van de zijkanten.
2. Plaats DW7231 montagebeugels op de standaard:
   1. Pak de ontgrendelingshendels (G) vast en knijp erin.
   2. Laat de concave voorlip van de montagebeugel ingrijpen met de afgeronde voorkant van de balk.
3. Volg dezelfde procedure met de tweede montagebeugel op de juiste positie op de balk voor de grootte van het multiplex.
4. Plaats multiplex op de montagebeugels en lijn de geboorde gaten uit met de sleuven in de montagebeugels. Raadpleeg de DW7231 Hardware Selection Chart en gebruik methode 1 of 2 om multiplex aan de montagebeugels te bevestigen.
5. Gebruik een 1/2" (13 mm) steeksleutel om de hardware vast te draaien.
6. De verstekzaag moet met behulp van gaten in de verstekzaagvoet op het multiplex worden gemonteerd. De hardwaregrootte wordt bepaald door de gaten in de verstekzaagvoet. De hardware moet 1-1/4" (31,8 mm) langer zijn dan de maximale hoogte van de verstekzaagvoet op elke montagelocatie.
   1. Breng de locatie van de montagegaten over van de verstekzaagvoet naar het multiplex.
   2. Boor gaten overeenkomstig de grootte van de gekozen hardware.
      OPMERKING: Hardware moet worden aangeschaft om de verstekzaag op het multiplex te monteren. Alle aangeschafte hardware moet minimaal Grade 5 of Class 8.8 zijn.
   3. Bevestig de verstekzaag aan het multiplex zoals weergegeven in Figuur 8. Zaagvoet (P), 3/4" (19 mm) multiplex (T), platte ring (Q), borgring (S) en moer (R).
      OPMERKING: Zorg ervoor dat er een platte ring (Q) wordt gebruikt tussen multiplex (T) en borgring (S).
   4. Draai alle hardware vast.

De zaag verwijderen

Zodra de verstekzaag aan de beugels is bevestigd, kan deze worden verwijderd door de ontgrendelingshendels vast te pakken, iets omhoog te trekken om de balk vrij te maken en kan deze op de niet-beschadigende voeten worden gezet voor transport of reiniging.

Draagbeugel

Er is een handvat meegeleverd om de verstekzaagstandaard van en naar de werkplek te vervoeren.

Om het risico op persoonlijk letsel te verminderen, mag u NIET proberen de standaard op te bergen of te dragen met de zaag eraan bevestigd. Dit kan leiden tot verlies van controle.

Accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mag u geen onstabiele situaties creëren en alleen gebruiken met DeWALT verstekzaagstandaarden.

COMPATIBELE PRODUCTEN
DW7231 – Montagebeugels voor verstekzagen
DW7232 – Werkstukondersteuning en lengteaanslagen
DW7029 – Brede werkstukondersteuning en lengteaanslagen
DW7027 – Rolwerkstukondersteuning
DW7028 – Verlengondersteuning
Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of geautoriseerd servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286, bel 1-800-4-DeWALT (1-800-433-9258) of bezoek onze website www.dewalt.com.

Reparaties

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, dienen reparaties, onderhoud en afstellingen te worden uitgevoerd door een DeWALT fabrieksservicecentrum, een door DeWALT erkend servicecentrum of ander gekwalificeerd servicepersoneel. Gebruik altijd identieke vervangingsonderdelen.

1-800-4-DeWALT
www.dewalt.com
