Inleiding

U hebt gekozen voor een DEWALT-gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de meest betrouwbare partners voor professionele gebruikers van elektrisch gereedschap.

Technische gegevens

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het niveau van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

Gebruik zonder het veiligheidswaarschuwingssymbool geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, schade aan eigendommen tot gevolg kan hebben.
Geeft risico op elektrische schok aan.
Geeft risico op brand aan.

Veiligheidsinstructies

Bij het gebruik van elektrisch gereedschap dienen altijd elementaire veiligheidsmaatregelen te worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende.
Lees al deze instructies voordat u probeert dit product te bedienen en bewaar deze instructies.
BEWAAR DEZE HANDLEIDING OM LATER TE RAADPLEGEN.

Algemene veiligheidsregels

1. Houd het werkgebied schoon.
   Rommelige gebieden en werkbanken nodigen uit tot verwondingen.
2. Denk aan de omgeving van het werkgebied.
   Stel het gereedschap niet bloot aan regen. Gebruik het gereedschap niet in vochtige of natte omstandigheden. Houd het werkgebied goed verlicht (250 - 300 Lux). Gebruik het gereedschap niet waar er een risico is op brand of explosie, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen en gassen.
3. Bescherm u tegen elektrische schokken.
   Vermijd lichamelijk contact met geaarde oppervlakken (bijv. leidingen, radiatoren, fornuizen en koelkasten). Wanneer u het gereedschap onder extreme omstandigheden gebruikt (bijv. hoge luchtvochtigheid, wanneer metaalspanen worden geproduceerd, enz.), kan de elektrische veiligheid worden verbeterd door een scheidingstransformator of een (FI) aardlekschakelaar te plaatsen.
4. Houd andere personen op afstand.
   Laat personen, vooral kinderen, die niet bij de werkzaamheden betrokken zijn, het gereedschap of het verlengsnoer niet aanraken en houd ze uit de buurt van het werkgebied.
5. Berg ongebruikt gereedschap op.
   Wanneer gereedschap niet in gebruik is, moet het worden opgeborgen op een droge plaats en veilig worden afgesloten, buiten het bereik van kinderen.
6. Forceer het gereedschap niet.
   Het zal het werk beter en veiliger doen met de snelheid waarvoor het bedoeld is.
7. Gebruik het juiste gereedschap.
   Forceer kleine gereedschappen niet om het werk van een zwaar gereedschap te doen. Gebruik gereedschap niet voor doeleinden waarvoor het niet bedoeld is; gebruik bijvoorbeeld geen cirkelzagen om boomtakken of boomstammen te zagen.
8. Kleed u correct.
   Draag geen losse kleding of sieraden, omdat deze in bewegende delen kunnen blijven haken. Antislipschoeisel wordt aanbevolen bij het werken in de buitenlucht. Draag een beschermende haarnet om lang haar in te sluiten.
9. Gebruik beschermende uitrusting.
   Gebruik altijd een veiligheidsbril. Gebruik een gezichts- of stofmasker als de werkzaamheden stof of rondvliegende deeltjes veroorzaken. Als deze deeltjes aanzienlijk heet kunnen zijn, draag dan ook een hittebestendig schort. Draag te allen tijde gehoorbescherming. Draag te allen tijde een veiligheidshelm.
10. Sluit stofafzuigingsapparatuur aan.
    Als er voorzieningen zijn voor de aansluiting van stofafzuigings- en opvangapparatuur, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt.
11. Misbruik het snoer niet.
    Trek nooit aan het snoer om het uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen. Draag het gereedschap nooit aan het snoer.
12. Zet het werkstuk vast.
    Gebruik waar mogelijk klemmen of een bankschroef om het werkstuk vast te houden. Het is veiliger dan het gebruik van uw hand en het maakt beide handen vrij om het gereedschap te bedienen.
13. Reik niet te ver.
    Zorg te allen tijde voor een goede houding en evenwicht.
14. Onderhoud gereedschap met zorg.
    Houd snijgereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer gereedschap periodiek en laat het bij schade repareren door een erkende servicefaciliteit. Houd handgrepen en schakelaars droog, schoon en vrij van olie en vet.
15. Koppel gereedschap los.
    Wanneer het niet in gebruik is, voor onderhoud en bij het vervangen van accessoires zoals messen, bits en frezen, koppel het gereedschap los van de stroomvoorziening.
16. Verwijder stelsleutels en moersleutels.
    Maak er een gewoonte van om te controleren of stelsleutels en moersleutels van het gereedschap zijn verwijderd voordat u het gereedschap bedient.
17. Vermijd onbedoeld starten.
    Draag het gereedschap niet met een vinger op de schakelaar. Zorg ervoor dat het gereedschap in de "uit"-stand staat voordat u het aansluit.
18. Gebruik verlengkabels voor buitengebruik.
    Inspecteer de verlengkabel voor gebruik en vervang deze als deze beschadigd is. Wanneer het gereedschap buitenshuis wordt gebruikt, gebruik dan alleen verlengsnoeren die bedoeld zijn voor buitengebruik en dienovereenkomstig zijn gemarkeerd.
19. Blijf alert.
    Let op wat u aan het doen bent. Gebruik uw gezond verstand. Bedien het gereedschap niet als u moe bent of onder invloed bent van drugs of alcohol.
20. Controleer op beschadigde onderdelen.
    Controleer voor gebruik zorgvuldig het gereedschap en de netkabel om te bepalen of het correct zal werken en zijn beoogde functie zal uitvoeren. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet correct worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding. Laat defecte schakelaars vervangen door een erkend servicecentrum. Gebruik het gereedschap niet als de schakelaar het niet in- en uitschakelt. Probeer nooit zelf reparaties uit te voeren.

    Het gebruik van accessoires of hulpstukken of het uitvoeren van bewerkingen met dit gereedschap anders dan die aanbevolen in deze handleiding kan een risico op persoonlijk letsel vormen.
21. Laat uw gereedschap repareren door een gekwalificeerd persoon.
    Dit elektrische gereedschap voldoet aan de relevante veiligheidsregels. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde personen met behulp van originele reserveonderdelen; anders kan dit aanzienlijk gevaar opleveren voor de gebruiker.

Aanvullende veiligheidsregels voor verstekzagen

• De machine is voorzien van een speciaal geconfigureerd voedingssnoer dat alleen door de fabrikant of zijn erkende serviceagent kan worden vervangen.
• Gebruik de zaag niet om andere materialen te zagen dan die door de fabrikant worden aanbevolen.
• Gebruik de machine niet zonder beschermkappen op hun plaats, of als beschermkappen niet werken of niet goed worden onderhouden.
• Zorg ervoor dat de arm stevig is bevestigd bij het uitvoeren van verstekzaagsneden.
• Houd het vloeroppervlak rond de machine vlak, goed onderhouden en vrij van losse materialen, bijv. spaanders en afgesneden stukken.
• Gebruik correct geslepen zaagbladen. Neem de maximale snelheidsmarkering op het zaagblad in acht.
• Zorg ervoor dat alle vergrendelingsknoppen en klemhandgrepen goed vastzitten voordat u met een bewerking begint.
• Plaats nooit een hand in het zaagbladgebied wanneer de zaag is aangesloten op de elektrische stroombron.
• Probeer nooit een machine in beweging snel te stoppen door een gereedschap of andere middelen tegen het zaagblad te duwen; er kunnen ernstige ongelukken gebeuren.
• Raadpleeg de handleiding voordat u accessoires gebruikt. Het oneigenlijk gebruik van een accessoire kan schade veroorzaken.
• Gebruik een houder of draag handschoenen bij het hanteren van een zaagblad.
• Zorg ervoor dat het zaagblad correct is gemonteerd voor gebruik.
• Zorg ervoor dat het zaagblad in de juiste richting draait.
• Gebruik geen zaagbladen met een grotere of kleinere diameter dan aanbevolen. Raadpleeg de technische gegevens voor de juiste zaagbladclassificatie. Gebruik alleen de zaagbladen die in deze handleiding zijn gespecificeerd en die voldoen aan EN 847-1.
• Overweeg het gebruik van speciaal ontworpen geluidsreducerende zaagbladen.
• Gebruik geen HSS-zaagbladen.
• Gebruik geen gebarsten of beschadigde zaagbladen.
• Gebruik geen schuurschijven.
• Gebruik uw zaag nooit zonder de spouwmesplaat.
• Til het zaagblad uit de zaagsnede in het werkstuk voordat u de schakelaar loslaat.
• Klem niets tegen de ventilator om de motoras vast te houden.
• De zaagbladbeschermer op uw zaag gaat automatisch omhoog wanneer de arm naar beneden wordt gebracht; hij zakt over het zaagblad wanneer de ontgrendelingshendel van de kopvergrendeling (12) wordt ingedrukt.
• Til de zaagbladbeschermer nooit handmatig op, tenzij de zaag is uitgeschakeld. De beschermer kan met de hand worden opgetild bij het installeren of verwijderen van zaagbladen of voor inspectie van de zaag.
• Controleer periodiek of de motorluchtsleuven schoon en vrij van spaanders zijn.
• Vervang de spouwmesplaat wanneer deze versleten is.
• Koppel de machine los van het elektriciteitsnet voordat u onderhoudswerkzaamheden uitvoert of bij het vervangen van het zaagblad.
• Voer nooit reinigings- of onderhoudswerkzaamheden uit wanneer de machine nog draait en de kop zich niet in de ruststand bevindt.
• Monteer de machine indien mogelijk altijd op een werkbank.
• Als u een laser gebruikt om de zaaglijn aan te geven, zorg er dan voor dat de laser van klasse 2 is volgens EN 60825-1. Vervang een laserdiode niet door een ander type. Laat de laser bij schade repareren door een erkende reparateur.
• Het voorste deel van de beschermkap is voorzien van lamellen voor zicht tijdens het zagen. Hoewel de lamellen het rondvliegend vuil aanzienlijk verminderen, zijn het openingen in de beschermkap en moet te allen tijde een veiligheidsbril worden gedragen bij het kijken door de lamellen.
• Sluit de zaag aan op een stofafzuigingsapparaat bij het zagen van hout.
  Houd altijd rekening met factoren die de blootstelling aan stof beïnvloeden, zoals:
  • type te bewerken materiaal (spaanplaat produceert meer stof dan hout);
  • scherpte van het zaagblad;
  • correcte afstelling van het zaagblad.
    Zorg ervoor dat de lokale afzuiging, evenals kappen, schotten en glijbanen, correct zijn afgesteld.
• Houd rekening met de volgende factoren die de blootstelling aan lawaai beïnvloeden:
  • gebruik zaagbladen die zijn ontworpen om het uitgestraalde geluid te verminderen;
  • gebruik alleen goed geslepen zaagbladen;
• Machineonderhoud moet periodiek worden uitgevoerd;
• Machinefouten, inclusief beschermkappen of zaagblad, moeten zo snel mogelijk worden gemeld nadat ze zijn ontdekt;
• Zorg voor voldoende algemene of plaatselijke verlichting;
• Zorg ervoor dat de bediener voldoende is opgeleid in het gebruik, de afstelling en de bediening van de machine;
• Indien voorzien van een laser, VERANDER NIET naar een ander type laser. Reparaties mogen alleen worden uitgevoerd door de laserfabrikant of een erkende agent.

Resterende risico's
De volgende risico's zijn inherent aan het gebruik van zagen:

• verwondingen veroorzaakt door het aanraken van de draaiende delen

Ondanks de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen, kunnen bepaalde resterende risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op ongevallen veroorzaakt door de onbedekte delen van het draaiende zaagblad.
• Risico op letsel bij het verwisselen van het zaagblad.
• Risico op het knellen van vingers bij het openen van de beschermkappen.
• Gezondheidsrisico's veroorzaakt door het inademen van stof dat ontstaat bij het zagen van hout, met name eiken, beuken en MDF.

Inhoud van de verpakking

De verpakking bevat:
1 Gemonteerde verstekzaag
1 Bladsleutel
1 Zaagblad
1 Stofzak
1 Handleiding
1 Explosietekening

• Controleer op schade aan het gereedschap, de onderdelen of accessoires die tijdens het transport kunnen zijn ontstaan.
• Neem de tijd om deze handleiding grondig te lezen en te begrijpen voordat u het apparaat bedient.

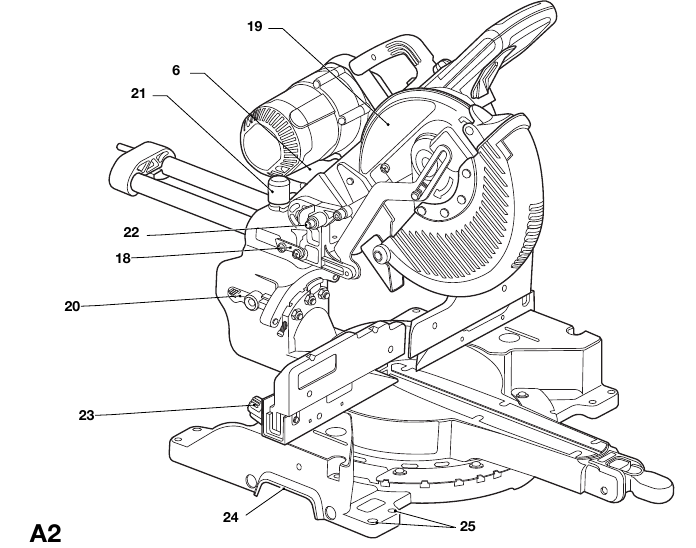

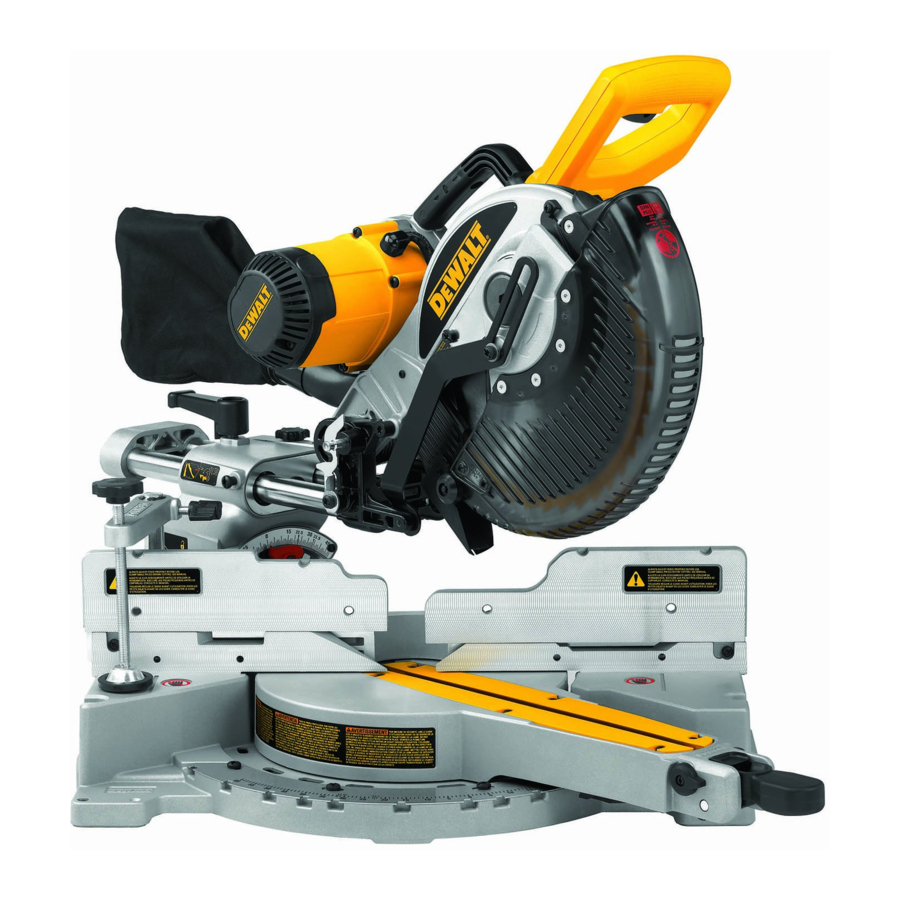

Beschrijving

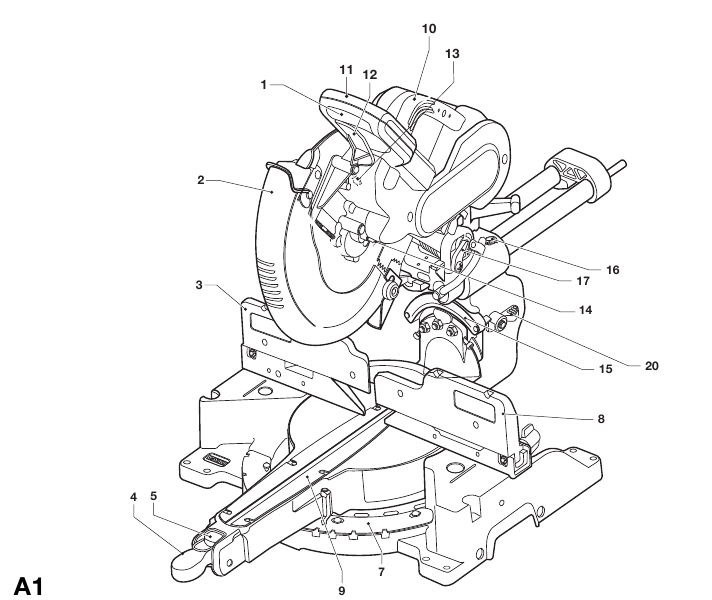

(afb. A1 - A7)

Wijzig nooit het elektrisch gereedschap of enig onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

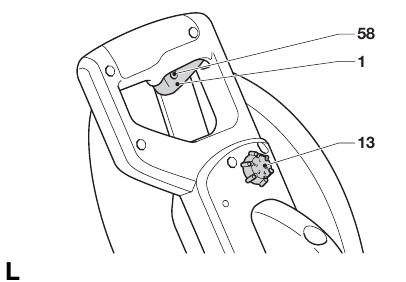

1. Aan/uit-schakelaar
2. Beweegbare onderste beschermkap
3. Geleider linkerkant
4. Verstekhendel
5. Vergrendeling verstek
6. Stofafvoer (niet afgebeeld)
7. Verstekschaal
8. Geleider rechterkant
9. Spleetplaat
10. Draaghandvat
11. Bedieningshendel
12. Ontgrendelingshendel kopvergrendeling
13. Elektronische snelheidsregelaar
14. Spindelvergrendeling
15. Schuine schaal
16. Vergrendelknop rail
17. Groefstop

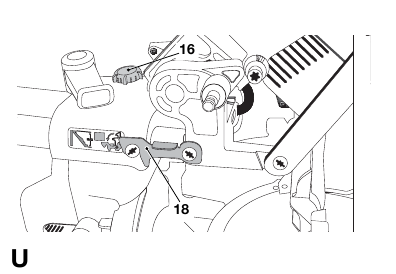

18. Schuifstop
19. Vaste bovenste beschermkap
20. Schuine vergrendeling/hendel
21. Klemhandvat schuine kant
22. Vergrendelpen kop naar beneden
23. Sleutel
24. Handuitsparing
25. Montagegaten werkbank

26. Stofzak

Optionele accessoires

27. Werkstuksteunverlenging

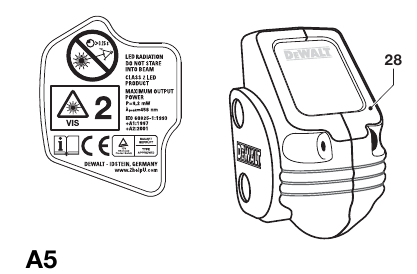

28. LED-werklampsysteem

29. Werkstukklem

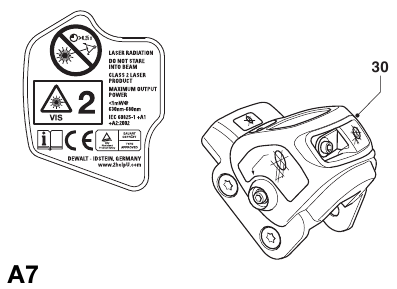

30. Laser

BEOOGD GEBRUIK
Uw DW717 verstekzaag is ontworpen voor het professioneel zagen van hout, houtproducten, aluminium en kunststoffen. Het kan gemakkelijk, nauwkeurig en veilig zaagbewerkingen uitvoeren zoals dwarszagen, afschuinen en verstekzagen.
De DW717 verstekzaag is een professioneel elektrisch gereedschap. Laat kinderen NIET in contact komen met het gereedschap. Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

Elektrische veiligheid

De elektromotor is ontworpen voor slechts één spanning. Controleer altijd of de voeding overeenkomt met de spanning op het typeplaatje.
Uw gereedschap is dubbel geïsoleerd in overeenstemming met EN 61029; daarom is geen aarddraad vereist.
Als het snoer moet worden vervangen, mag het gereedschap alleen worden gerepareerd door een erkend servicebedrijf of door een gekwalificeerde elektricien.

Vervanging van de netstekker (alleen VK en Ierland)

• Mocht uw netstekker moeten worden vervangen en u bent bekwaam om dit te doen, ga dan verder zoals hieronder beschreven. Neem bij twijfel contact op met een erkend DEWALT-reparatiebedrijf of een gekwalificeerde elektricien.
• Koppel de stekker los van de voeding.
• Knip de stekker af en voer deze veilig af; een stekker met blanke koperen geleiders is gevaarlijk als deze in een stopcontact wordt gestoken.
• Gebruik alleen 13 ampère BS1363A-goedgekeurde stekkers met de correct beoordeelde zekering (1).
• De kabeldraadkleuren, of een letter, zijn gemarkeerd op de verbindingspunten van de meeste kwaliteitsstekkers. Sluit de draden aan op de respectieve punten in de stekker (zie hieronder). Bruin is voor stroomdraad (L) (2) en blauw is voor nuldraad (N) (4).
• Voordat u de bovenklep van de netstekker terugplaatst, moet u ervoor zorgen dat de kabelklem (3) de buitenmantel van de kabel stevig vasthoudt en dat de twee draden correct zijn vastgezet met de terminalschroeven.

Gebruik nooit een lichtfitting.
Sluit de stroomdraad (L) of nuldraad (N) nooit aan op de aardpen gemarkeerd met E of .

Een netstekker plaatsen op 115 V-eenheden (alleen VK en Ierland)

• De stekker moet worden geplaatst door een bevoegd persoon. Neem bij twijfel contact op met een erkend DEWALT-reparatiebedrijf of een gekwalificeerde elektricien.
  De draden zijn gekleurd volgens de volgende code:
  stroomdraad = bruin
  nuldraad = blauw
• Sluit de blauwe of bruine draad niet aan op de aardklem in de stekker.
  Sluit als volgt aan:
  bruin op de klem gemarkeerd met 'L'
  blauw op de klem gemarkeerd met 'N'

De aangebrachte stekker moet voldoen aan BS EN 60309 (BS4343), 32 ampère.
Zorg er altijd voor dat de kabelklem correct en veilig op de kabelmantel is aangebracht.

Een verlengkabel gebruiken
Als een verlengkabel nodig is, gebruik dan een goedgekeurde verlengkabel die geschikt is voor het opgenomen vermogen van dit gereedschap (zie technische gegevens).
De minimale geleiderdoorsnede is 1,5 mm².
Gebruik bij het gebruik van een kabelhaspel altijd de volledig afgewikkelde kabel. Raadpleeg ook de onderstaande tabel.

Spanningsvallen
Inschakelstromen veroorzaken kortstondige spanningsvallen. Onder ongunstige omstandigheden van de stroomvoorziening kunnen andere apparatuur worden beïnvloed. Als de systeemimpedantie van de stroomvoorziening lager is dan 0,25 Ω, is het onwaarschijnlijk dat er storingen optreden.

MONTAGE

Om het risico op letsel te verminderen, schakelt u het gereedschap uit en ontkoppelt u het van de stroombron voordat u probeert het te verplaatsen, accessoires te vervangen of aanpassingen te maken, behalve zoals beschreven in de laserjusteringsinstructies.

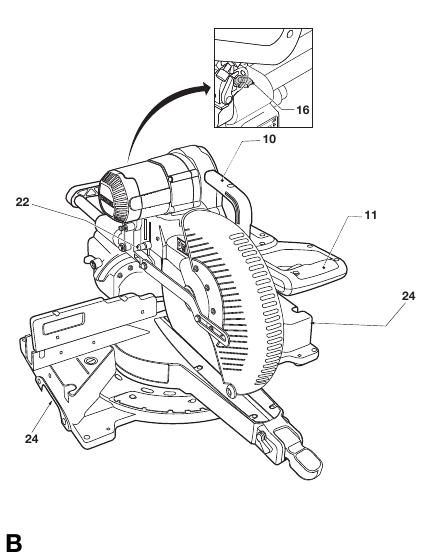

Uitpakken (afb. A1, B)

• Haal de zaag voorzichtig uit het verpakkingsmateriaal met behulp van de draagbeugel (10).
• Maak de railvergrendelingsknop (16) los en duw de zaagkop naar achteren om hem in de achterste positie te vergrendelen.
• Druk de bedieningshendel (11) omlaag en trek de vergrendelingspen (22) eruit, zoals afgebeeld.
• Laat de neerwaartse druk voorzichtig los en laat de arm tot zijn volledige hoogte stijgen.

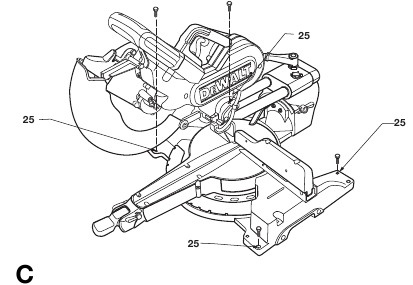

Bankmontage (afb. C)

• In alle vier de voeten zijn gaten (25) voorzien om de montage op een werkbank te vergemakkelijken. Er zijn twee verschillende maten gaten voorzien voor verschillende maten bouten. Gebruik een van beide gaten; het is niet nodig om ze allebei te gebruiken. Monteer uw zaag altijd stevig om beweging te voorkomen. Om de draagbaarheid te verbeteren, kan het gereedschap worden gemonteerd op een stuk multiplex van 12,5 mm of dikker, dat vervolgens op uw werkondersteuning kan worden geklemd of naar andere werklocaties kan worden verplaatst en opnieuw kan worden vastgeklemd.
• Wanneer u uw zaag op een stuk multiplex monteert, moet u ervoor zorgen dat de bevestigingsschroeven niet uit de onderkant van het hout steken. Het multiplex moet vlak op de werkondersteuning liggen. Wanneer u de zaag op een werkoppervlak vastklemt, klem dan alleen op de klemblokken waar de schroefgaten voor de montage zich bevinden. Klemmen op een ander punt zal de goede werking van de zaag verstoren.
• Om binding en onnauwkeurigheid te voorkomen, moet u ervoor zorgen dat het montageoppervlak niet kromgetrokken of anderszins ongelijk is. Als de zaag op het oppervlak wiebelt, plaats dan een dun stuk materiaal onder een zaagvoet totdat de zaag stevig op het montageoppervlak staat.

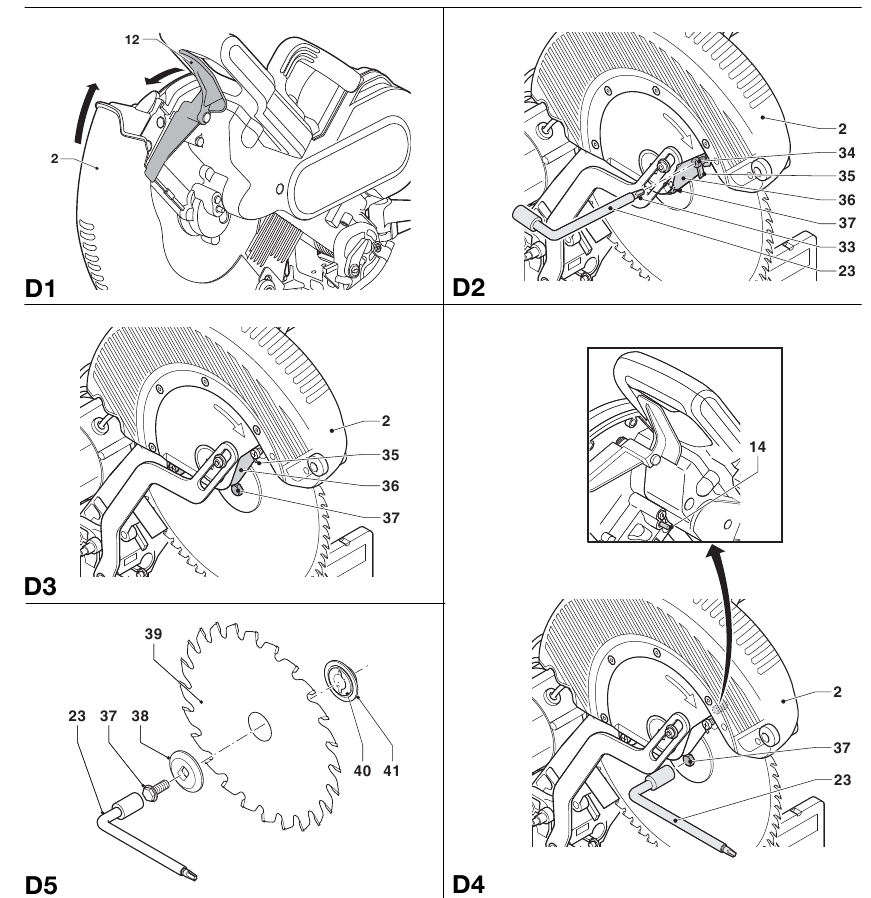

Het zaagblad monteren (afb. D1 - D5)

Om het risico op letsel te verminderen, schakelt u het gereedschap uit en ontkoppelt u het van de stroombron voordat u probeert het te verplaatsen, accessoires te vervangen of aanpassingen te maken, behalve zoals beschreven in de laserjusteringsinstructies.
Druk nooit op de spindelvergrendelingsknop terwijl het blad onder spanning staat of uitloopt.
Zaag geen ferrometaal (dat ijzer of staal bevat) of metselwerk of vezelcementproduct met deze verstekzaag.

• Druk de ontgrendelingshendel van de kopvergrendeling (12) in om de onderste beschermkap (2) los te maken en til vervolgens de onderste beschermkap zo ver mogelijk op.
• Gebruik de Torx-bit (33) in het handgreepuiteinde van de meegeleverde sleutel (23) en draai de schroef van de beschermkapbeugel (34) voldoende los zodat het gehoekte hoekstuk (35) tussen de kop van de schroef en de beschermkap kan passeren. Hierdoor kan de beschermkapbeugel (36) voldoende worden opgetild om toegang te krijgen tot de bladborgschroef (37).
• Terwijl de onderste beschermkap in de opgeheven positie wordt gehouden door de schroef van de beschermkapbeugel (34), drukt u met één hand op de spindelvergrendelingsknop (14) en gebruikt u met de andere hand de meegeleverde sleutel (23) om de linksdraadse bladborgschroef (37) los te draaien door deze met de klok mee te draaien.

  Om de spindelvergrendeling te gebruiken, drukt u op de knop zoals afgebeeld en draait u de spindel met de hand totdat u voelt dat de vergrendeling aangrijpt. Houd de vergrendelingsknop ingedrukt om te voorkomen dat de spindel draait. (afb. D4).
• Verwijder de bladborgschroef (37) en de buitenste asbus (38).
• Installeer het zaagblad (39) op de schouder (40) op de binnenste asbus (41) en zorg ervoor dat de tanden aan de onderkant van het blad naar de achterkant van de zaag wijzen (weg van de bediener).
• Plaats de buitenste asbus (38) terug.
• Draai de bladborgschroef (37) vast door deze tegen de klok in te draaien terwijl u de spindelvergrendeling met uw andere hand ingeschakeld houdt.
• Beweeg de beschermkapbeugel (36) omlaag totdat het gehoekte hoekstuk (35) zich onder de kop van de schroef van de beschermkapbeugel (34) bevindt.
• Draai de schroef van de beschermkapbeugel vast.

  Druk nooit op de spindelvergrendeling terwijl het blad draait. Zorg ervoor dat u de beschermkapbeugel omlaag houdt en de schroef van de beschermkapbeugel stevig vastdraait na het installeren van het blad.

  De beschermkapbeugel moet worden teruggeplaatst in de oorspronkelijke positie en de schroef moet worden vastgedraaid voordat de zaag wordt geactiveerd. Als u dit niet doet, kan de beschermkap in contact komen met het draaiende zaagblad, wat kan leiden tot schade aan de zaag en ernstig persoonlijk letsel.

Afstelling

Om het risico op letsel te verminderen, schakelt u het gereedschap uit en ontkoppelt u het van de stroombron voordat u probeert het te verplaatsen, accessoires te vervangen of aanpassingen te maken, behalve zoals beschreven in de laserjusteringsinstructies.
Uw verstekzaag is in de fabriek nauwkeurig afgesteld. Als herstel als gevolg van verzending en behandeling of een andere reden vereist is, volgt u de onderstaande stappen om uw zaag af te stellen. Eenmaal gemaakt, moeten deze aanpassingen nauwkeurig blijven.

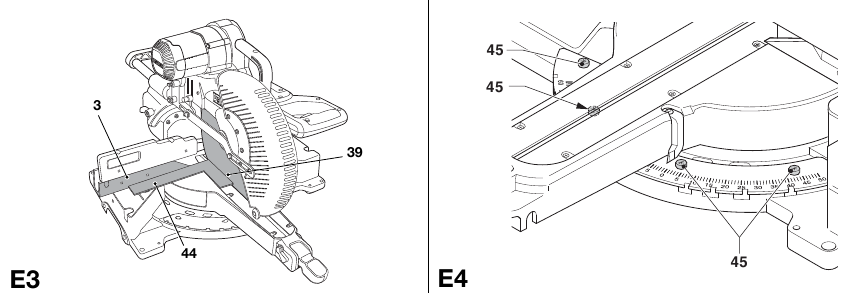

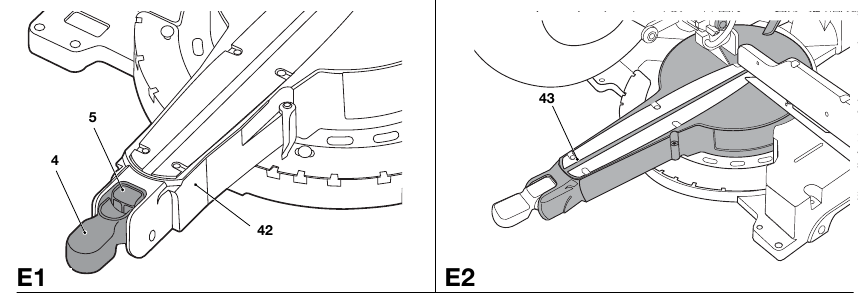

Het blad controleren en afstellen op de geleider (afb. E1 - E4)

• Maak de verstekhendel (4) los en druk op de verstekvergrendeling (5) om de verstekarm (42) los te maken.
• Draai de verstekarm totdat de vergrendeling deze in de 0° verstekpositie vergrendelt. Draai de hendel niet vast.
• Trek de kop omlaag totdat het blad net in de zaagsnede (43) komt.
• Plaats een winkelhaak (44) tegen de linkerkant van de geleider (3) en het blad (39) (afb. E3).

  Raak de punten van de bladstanden niet aan met de winkelhaak.
• Als afstelling vereist is, gaat u als volgt te werk:
• Draai de schroeven (45) los en beweeg de schaal/verstekarmmontage naar links of rechts totdat het blad 90° op de geleider staat, zoals gemeten met de winkelhaak.
• Draai de schroeven (45) weer vast. Besteed op dit punt geen aandacht aan de uitlezing van de verstekaanwijzer.

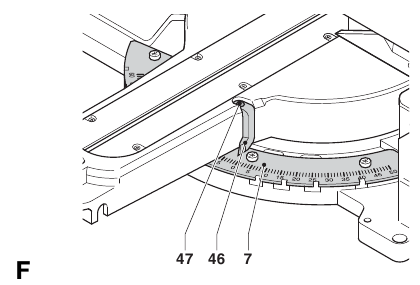

De verstekaanwijzer afstellen (afb. E1, E2 & F)

• Maak de verstekhendel (4) los en druk op de verstekvergrendeling (5) om de verstekarm (42) los te maken.
• Beweeg de verstekarm om de verstekaanwijzer (46) op de nulpositie te zetten, zoals weergegeven in afb. F.

• Laat, met de verstekhendel los, de verstekvergrendeling op zijn plaats klikken terwijl u de verstekarm voorbij nul draait.
• Observeer de aanwijzer (46) en de verstekschaal (7). Als de aanwijzer niet exact nul aangeeft, draai dan de schroef (47) los, beweeg de aanwijzer om 0° af te lezen en draai de schroef vast.

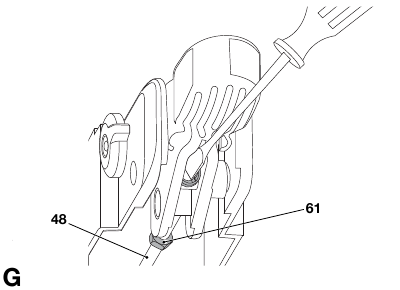

Verstelling van de verstekvergrendeling/borgpen (afb. A1, G)
Als de basis van de zaag kan worden bewogen terwijl de verstekhendel (4) is vergrendeld, moet de verstekvergrendeling/borgpen (48) worden afgesteld.

• Ontgrendel de verstekhendel (4).
• Draai de borgmoer (61) op de verstekvergrendelingsstang los.
• Draai de verstekvergrendeling/borgpen (48) volledig vast met een schroevendraaier. Draai vervolgens de stang een slag los.
• Controleer of de tafel niet beweegt wanneer de hendel (4) is vergrendeld in een willekeurige (niet vooraf ingestelde) hoek.
• Draai de borgmoer (61) vast.

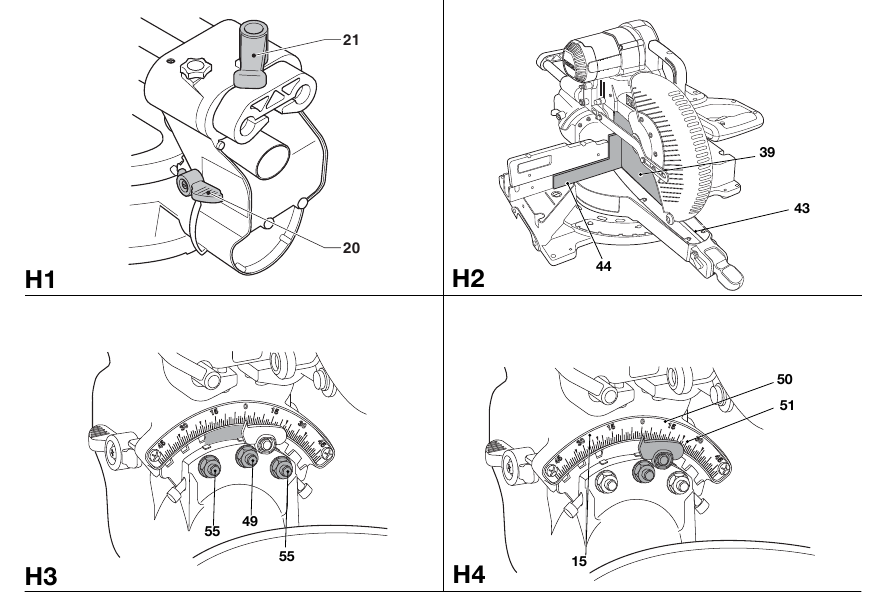

Het blad controleren en afstellen op de tafel (afb. H1 - H4)

• Draai de afschuinklemhendel (21) los en til de afschuifvergrendeling (20) op om de zaagarm los te maken.
• Beweeg de zaagarm totdat de vergrendeling deze in de 0° afschuifpositie vergrendelt. Draai de hendel niet vast.
• Trek de kop omlaag totdat het blad net in de zaagsnede (43) komt.
• Plaats een winkelhaak (44) op de tafel en tegen het blad (39) (afb. H2).

  Raak de punten van de bladstanden niet aan met de winkelhaak.
• Als afstelling vereist is, gaat u als volgt te werk:
• Draai de moeren (49, 55) los en beweeg de zaagarmmontage naar links of rechts totdat het blad 90° op de tafel staat, zoals gemeten met de winkelhaak. Draai de moer (49) weer vast. De afschuinhoek moet worden afgesteld nadat de afstelling van het blad op de tafel is voltooid.
• Stel de linker en rechter afschuinhoek in.
• Als de afschuifaanwijzer (50) geen nul aangeeft op de afschuifschaal (15), draai dan de schroef (51) los waarmee de aanwijzer is bevestigd en beweeg de aanwijzer indien nodig.

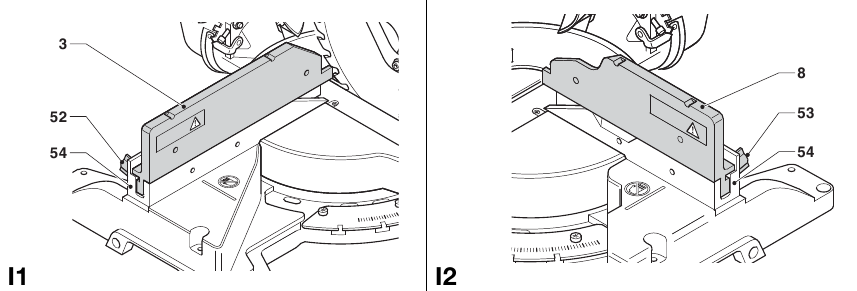

De geleider afstellen (afb. I1 & I2)
Het bovenste deel van de geleider kan worden afgesteld om speling te bieden, waardoor de zaag volledig 48° naar links en rechts kan worden afgeschuind.
Om de linker geleider af te stellen (3):

• Draai de plastic knop (52) los en schuif de geleider naar links.
• Maak een droge run met de zaag uitgeschakeld en controleer op speling. Stel de geleider zo dicht mogelijk bij het blad af om maximale ondersteuning van het werkstuk te bieden, zonder de op- en neerwaartse beweging van de arm te belemmeren.
• Draai de knop stevig vast.

Om de rechter geleider af te stellen (8):

• Draai de plastic knop (53) los en schuif de geleider naar rechts.
• Ga te werk zoals bij het afstellen van de linker geleider.

  De geleidegroeven (54) kunnen verstopt raken met zaagsel. Gebruik een stok of wat lagedruklucht om de geleidegroeven schoon te maken.

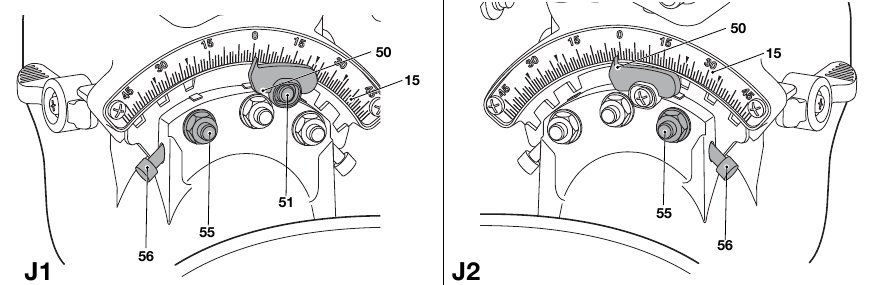

De afschuinhoek controleren en afstellen (afb. H1, I1, I2, J1 & J2)
De linker afschuinhoek controleren en afstellen

• Draai de klemknop van de linkergeleider (52) los en schuif het bovenste deel van de linkergeleider zo ver mogelijk naar links.
• Draai de afschuinklemhendel (21) los en til de afschuifvergrendeling (20) op om de zaagarm los te maken.
• Beweeg de zaagarm naar links totdat de vergrendeling deze in de 45° afschuifpositie vergrendelt. Draai de hendel niet vast.
• Controleer of de afschuifindicator (50) 45° aangeeft op de afschuifschaal (15) (afb. J1).
• Als afstelling vereist is, gaat u als volgt te werk:
• Draai de moer (55) los en draai de stopschroef (56) naar binnen of buiten, indien nodig, totdat de aanwijzer (50) 45° aangeeft. Draai de moer (55) weer vast.
• Om een afschuining van 50° te bereiken, draait u de schroef op de hoekpositie stop uit om de zaagarm indien nodig te kunnen bewegen.

De rechter afschuinhoek controleren en afstellen

• Draai de klemknop van de rechtergeleider (53) los en schuif het bovenste deel van de rechtergeleider zo ver mogelijk naar links.
• Draai de afschuinklemhendel (21) los en til de afschuifvergrendeling (20) op om de zaagarm los te maken.
• Beweeg de zaagarm naar rechts totdat de vergrendeling deze in de 45° afschuifpositie vergrendelt. Draai de hendel niet vast.
• Controleer of de afschuifindicator (50) 45° aangeeft op de afschuifschaal (15) (afb. J2).
• Als afstelling vereist is, gaat u te werk zoals bij het afstellen van de linker afschuinhoek.

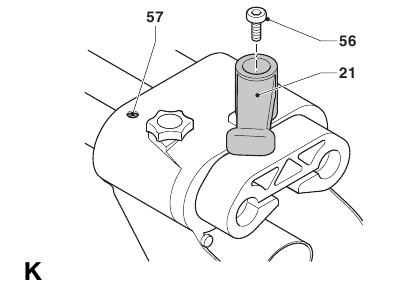

Het afschuifklemsysteem afstellen (afb. K)
Als de zaagarm kan worden bewogen wanneer de afschuinklemhendel (21) is vergrendeld, moet het klemsysteem worden afgesteld.

• Verwijder de schroef (56) waarmee de hendel is bevestigd.
• Til de hendel eraf en draai deze 1/8 slag met de klok mee. Plaats de schroef terug.
• Controleer of de zaagarm niet beweegt wanneer de afschuinklemhendel (21) is vergrendeld in een willekeurige (niet vooraf ingestelde) hoek.

Railgeleider afstellen (afb. K)

• Controleer regelmatig de rails op speling.
• Om de speling te verminderen, draait u de stelschroef (57) geleidelijk met de klok mee terwijl u de zaagkop heen en weer schuift. Stel de speling zo klein mogelijk in zonder enige schuifweerstand te veroorzaken.

Gebruiksaanwijzing

Neem altijd de veiligheidsinstructies en toepasselijke voorschriften in acht.
Britse gebruikers wordt gewezen op de "woodworking machines regulations 1974" en alle daaropvolgende wijzigingen.
Voorafgaand aan de bediening:

• Installeer het juiste zaagblad. Gebruik geen overmatig versleten bladen. Het maximale rotatiesnelheid van het gereedschap mag niet hoger zijn dan die van het zaagblad.
• Probeer geen extreem kleine stukken te zagen.
• Laat het zaagblad vrij zagen. Forceer niet.
• Laat de motor op volle snelheid komen voordat u gaat zagen.
• Zorg ervoor dat alle vergrendelknoppen en klemhandgrepen stevig vast zitten.
• Zet het werkstuk vast.
• Hoewel deze zaag hout en vele non-ferromaterialen kan zagen, verwijzen deze bedieningsinstructies alleen naar het zagen van hout.
  Dezelfde richtlijnen gelden voor de andere materialen.
  Zaag geen ferrometalen (ijzer en staal), vezelcement of metselwerk met deze zaag!
• Zorg ervoor dat u de spouwplaat gebruikt. Gebruik de machine niet als de spouwgleuf breder is dan 10 mm.

In- en uitschakelen (afb. L)
Er is een gat (58) voorzien in de aan/uit-schakelaar (1) voor het inbrengen van een hangslot om het gereedschap te vergrendelen.

• Om het gereedschap te laten draaien, drukt u op de aan/uit-schakelaar (1).
• Om het gereedschap te stoppen, laat u de schakelaar los.

Lichaams- en handpositie
De juiste positionering van uw lichaam en handen bij het bedienen van de verstekzaag zal het zagen gemakkelijker, nauwkeuriger en veiliger maken.

• Plaats uw handen nooit in de buurt van het zaaggebied.
• Plaats uw handen niet dichter dan 150 mm van het zaagblad.
• Houd het werkstuk stevig tegen de tafel en de geleider bij het zagen. Houd uw handen in positie tot de schakelaar is losgelaten en het zaagblad volledig tot stilstand is gekomen.
• Maak altijd proefdraaien (zonder stroom) voordat u de laatste zaagsneden maakt, zodat u het pad van het zaagblad kunt controleren.
• Kruis uw handen niet.
• Houd beide voeten stevig op de vloer en behoud een goede balans.
• Terwijl u de zaagarm naar links en rechts beweegt, volgt u deze en staat u iets aan de zijkant van het zaagblad.
• Kijk door de louvres van de beschermkap bij het volgen van een potloodlijn.

De variabele snelheid instellen (afb. L)
De snelheidsregelaar (13) kan worden gebruikt voor het vooraf instellen van het vereiste snelheidsbereik.

• Draai de snelheidsregelaar (13) naar het gewenste bereik, dat wordt aangegeven met een getal.
• Gebruik hoge snelheden voor het zagen van zachte materialen zoals hout. Gebruik lage snelheden voor het zagen van metaal.

Verstekregeling (afb. E1)
Met de verstekhendel (4) en de verstekvergrendeling (5) kan de zaag 60º naar links en 50º naar rechts verstekken.
Om de zaag in verstek te zetten:

• Maak de verstekhendel (4) los, druk de verstekvergrendeling (5) in en stel de gewenste verstekhoek in op de verstekschaal.
• Duw de verstekhendel (4) omlaag om de zaagtafel op zijn plaats te vergrendelen.

Afschuinhoekregeling (afb. H1, J1)
Met de afschuinhoekvergrendelingshendels (20) en de afschuinhoekklemhandgreep (21) kan de zaag 48º naar links en rechts afschuinen. Uw zaag heeft twee afschuinhoekvergrendelingshendels (20), één aan elke kant van de achterste steunbehuizing. Er hoeft er maar één te worden gebruikt om de afschuining in beide richtingen te verplaatsen. De afschuinhoekklemhandgreep (21) bevindt zich bovenop de achterste steunbehuizing.
Om de zaag af te schuinen:

• Maak de afschuinhoekklemhandgreep (21) los. Til een van de hendels op tot ongeveer 45º en stel de gewenste afschuinhoek in op de afschuinhoekschaal (15). Er zijn twee afschuinhoekschalen voor het gemak.
• Vergrendel de afschuinhoekklemhandgreep (21) om de afschuining op zijn plaats te vergrendelen. De afschuinhoekvergrendelingshendels (20) kunnen verticaal worden opgetild om de algemene stoelhoeken te overbruggen.

Schuifstop (afb. U)
De schuifstop (18) regelt de positie van de rails van uw zaag, zodat de grootst mogelijke verticale profielen kunnen worden gezaagd. DRAAI ALTIJD DE RAILVERGRENDELINGSKNOP VAST BIJ GEBRUIK VAN DE SCHUIFSTOP OM TE VOORKOMEN DAT HET SCHUIFSYSTEEM ONGEWILD BEWEEGT

Railvergrendelingsknop (afb. A1, U)
Met de railvergrendelingsknop (16) kunt u de zaagkop stevig vergrendelen om te voorkomen dat deze op de rails schuift. Dit is nodig bij het maken van bepaalde zaagsneden of bij het transporteren van de zaag.

Groefstop (afb. A1, S)

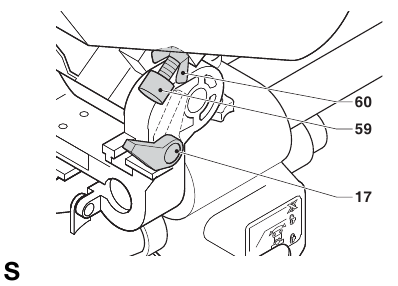

De groefstop (17) maakt het mogelijk om groeven te zagen. Door de hendel naar de voorkant van de zaag te draaien en de duimschroef te verstellen, wordt de diepte van de groefzaagsnede gewijzigd. Door de hendel naar de achterkant van de zaag te draaien, wordt de groefstop omzeild.

Vergrendelpen van de kop (afb. A2)
Om de zaagkop in de onderste stand te vergrendelen, duwt u de kop omlaag, duwt u de pen (22) naar binnen en laat u de zaagkop los. Dit houdt de zaagkop veilig omlaag voor het verplaatsen van de zaag van de ene naar de andere plaats. Om los te maken, drukt u de zaagkop omlaag en trekt u de pen eruit.

BASIS ZAAGSNEDEN

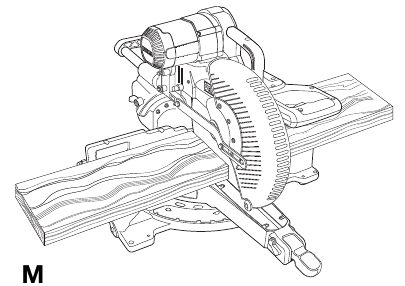

Verticale rechte dwarssnede (afb. A1, A2 & M)

• Maak de verstekhendel (4) los en druk de verstekvergrendeling (5) in om de verstekarm los te maken.
• Schakel de verstekvergrendeling in op de 0° stand en draai de verstekhendel vast.
• Plaats het te zagen hout tegen de geleider (3 & 8).
• Houd de bedieningshandgreep (11) vast en druk de ontgrendelingshendel (12) van de kopvergrendeling omhoog om de kop te ontgrendelen.
• Druk op de trekkerschakelaar (1) om de motor te starten.
• Druk de kop omlaag om het zaagblad door het hout te laten zagen en de plastic spouwplaat (9) te laten binnendringen.
• Nadat u de zaagsnede hebt voltooid, laat u de schakelaar los en wacht u tot het zaagblad volledig tot stilstand is gekomen voordat u de kop terugbrengt naar de bovenste rustpositie.

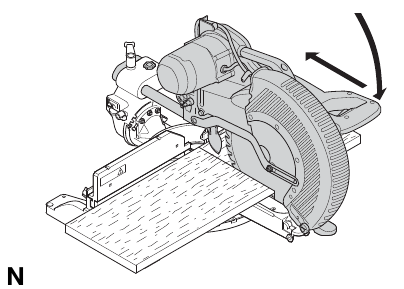

Een schuifzaagsnede uitvoeren (afb. A1, N)
De geleiderail maakt het mogelijk om grotere werkstukken van 76,2 mm tot 111,8 mm te zagen met behulp van een schuifbeweging naar buiten-omlaag-terug.

• Maak de railvergrendelingsknop (16) los.
• Trek de zaagkop naar u toe en schakel het gereedschap in.
• Laat het zaagblad in het werkstuk zakken en duw de kop terug om de zaagsnede te voltooien.
• Ga te werk zoals hierboven beschreven.

• Voer geen schuifzaagsneden uit op werkstukken die kleiner zijn dan 76,2 mm.
• Vergeet niet om de zaagkop in de achterste positie te vergrendelen wanneer de schuifzaagsneden klaar zijn.

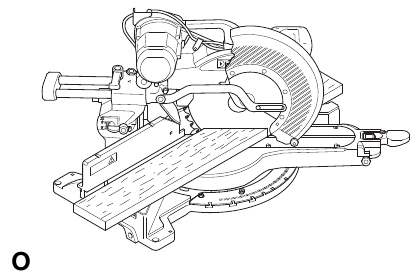

Verstekdwarssnede (afb. A1, A2 & O)

• Maak de verstekhendel (4) los en druk de verstekvergrendeling (5) in.
• Beweeg de arm naar links of rechts naar de gewenste hoek. De verstekvergrendeling wordt automatisch geplaatst op 10°, 15°, 22,5°, 31,62° en 45° zowel links als rechts. Als er een tussenliggende hoek nodig is, houdt u de kop stevig vast en vergrendelt u deze door de verstekhendel vast te draaien.
• Zorg er altijd voor dat de verstekhendel stevig is vergrendeld voordat u gaat zagen.
• Ga te werk als bij een verticale rechte dwarssnede.

  Wanneer u het einde van een stuk hout in verstek zaagt met een klein afgesneden stuk, positioneer dan het hout om ervoor te zorgen dat het afgesneden stuk zich aan de kant van het zaagblad bevindt met de grotere hoek ten opzichte van de geleider; d.w.z. linker verstek, afgesneden stuk aan de rechterkant - rechter verstek, afgesneden stuk aan de linkerkant.

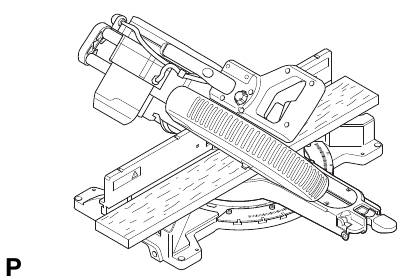

Afschuinhoekzaagsneden (afb. A1, A2 & P)
Afschuinhoeken kunnen worden ingesteld van 48° links tot 48° rechts en kunnen worden gezaagd met de verstekarm ingesteld tussen nul en maximaal 45° verstekpositie rechts of links.

Linker afschuining

• Schuif het bovenste deel van de linker geleider (3) zo ver mogelijk naar links.
• Maak de afschuinhoekklemhandgreep (21) los, til de afschuinhoekvergrendeling (20) op en stel de gewenste afschuining in.
• De afschuinhoekvergrendeling bevindt zich automatisch op 22,5°, 33,85° en 45°. Als er een tussenliggende hoek nodig is, houdt u de kop stevig vast en vergrendelt u deze door de afschuinhoekklemhandgreep (21) vast te draaien.
• Ga te werk als bij een verticale rechte dwarssnede.

Rechter afschuining

• Schuif het bovenste deel van de rechter geleider (8) zo ver mogelijk naar rechts.
• Ga te werk als bij een linker afschuinhoekzaagsnede.

Kwaliteit van de zaagsnede
De gladheid van een zaagsnede hangt af van een aantal variabelen, b.v. het te zagen materiaal. Wanneer de meest gladde zaagsneden gewenst zijn voor lijstwerk en ander precisiewerk, zullen een scherp zaagblad (60 tanden van hardmetaal) en een langzamere, gelijkmatige zaagsnelheid de gewenste resultaten opleveren.

Zorg ervoor dat het materiaal niet kruipt tijdens het zagen; klem het stevig vast op zijn plaats. Laat het zaagblad altijd volledig tot stilstand komen voordat u de arm omhoog brengt. Als er nog kleine houtvezels aan de achterkant van het werkstuk afsplinteren, plak dan een stuk afplaktape op het hout waar de zaagsnede zal worden gemaakt. Zaag door de tape heen en verwijder de tape voorzichtig wanneer u klaar bent.

Het werkstuk vastklemmen (afb. A6)

• Klem het hout waar mogelijk aan de zaag vast.
• Voor het beste resultaat gebruikt u de klem (29) die is gemaakt voor gebruik met uw zaag. Klem het werkstuk waar mogelijk aan de geleider vast. U kunt aan beide kanten van het zaagblad vastklemmen; vergeet niet om uw klem tegen een stevig, vlak oppervlak van de geleider te plaatsen.

Steun voor lange stukken (afb. A4)

• Ondersteun lange stukken altijd.
• Voor het beste resultaat gebruikt u de verlengstukwerkstuksteun (27) om de tafelbreedte van uw zaag te vergroten (verkrijgbaar bij uw dealer als optie). Ondersteun lange werkstukken met behulp van een handig middel, zoals zaagbokken of soortgelijke apparaten, om te voorkomen dat de uiteinden naar beneden vallen.

Foto lijsten, schaduwdozen & andere vierzijdige projecten zagen (afb. Q1 & Q2)
Profielen en andere lijsten bijsnijden
Probeer een paar eenvoudige projecten met afvalhout totdat u een "gevoel" krijgt voor uw zaag. Uw zaag is het perfecte gereedschap voor het verstekken van hoeken zoals die in afb. Q1. De getoonde verbinding is gemaakt met behulp van een verstekaanpassing.

• Verstekaanpassing gebruiken
  Het verstek voor de twee planken wordt ingesteld op 45° per stuk, waardoor een hoek van 90° ontstaat. De verstekarm is vergrendeld in de nulstand. Het hout wordt zo gepositioneerd dat de brede, vlakke kant tegen de tafel ligt en de smalle kant tegen de geleider.
• Verstekaanslag gebruiken
  Dezelfde zaagsnede kan worden gemaakt door rechts en links te verstekken met het brede oppervlak tegen de geleider.

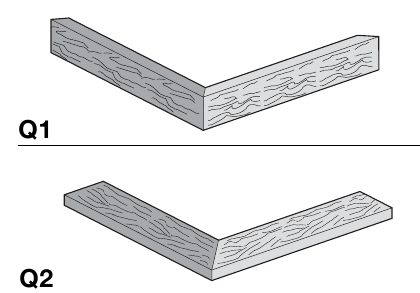

De twee schetsen (afb. Q1 & Q2) zijn alleen voor objecten met vier zijden. Naarmate het aantal zijden verandert, veranderen ook de verstek- en schuine hoeken. De onderstaande tabel geeft de juiste hoeken voor een verscheidenheid aan vormen, ervan uitgaande dat alle zijden even lang zijn. Voor een vorm die niet in de tabel wordt weergegeven, deelt u 180° door het aantal zijden om de verstek- of schuine hoek te bepalen.

Samengestelde verstek (afb. R1 & R2)
Een samengestelde verstek is een zaagsnede die tegelijkertijd wordt gemaakt met behulp van een verstekhoek (afb. Q2) en een schuine hoek (afb. Q1). Dit is het type zaagsnede dat wordt gebruikt om frames of dozen te maken met schuine zijden zoals die in afb. R1.

Als de zaaghoek van zaagsnede tot zaagsnede verschilt, controleer dan of de verstekklemknop en de verstekvergrendelingsknop goed zijn vastgedraaid. Deze knoppen moeten worden vastgedraaid na het aanbrengen van wijzigingen in het verstek of de afschuining (afb. R1 & R2).

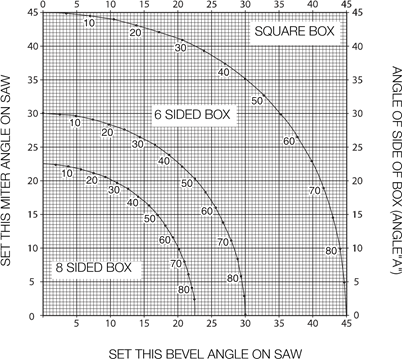

• De onderstaande tabel helpt u bij het selecteren van de juiste verstek- en schuine instellingen voor veelvoorkomende samengestelde versteksneden. Om de tabel te gebruiken, selecteert u de gewenste hoek "A" (afb. R2) van uw project en zoekt u die hoek op de juiste boog in de tabel. Volg vanaf dat punt de tabel recht naar beneden om de juiste schuine hoek te vinden en recht naar rechts om de juiste verstekhoek te vinden.
• Stel uw zaag in op de voorgeschreven hoeken en maak een paar proefsneden.
• Oefen het in elkaar passen van de gezaagde stukken.
• Voorbeeld: Om een 4-zijdige doos te maken met 25° buitenhoeken (hoek "A") (afb. R2), gebruikt u de rechter bovenhoek. Zoek 25° op de boogschaal. Volg de horizontale snijlijn naar beide zijden om de verstekhoekinstelling op de zaag te krijgen (23°). Volg evenzo de verticale snijlijn naar de boven- of onderkant om de schuine hoekinstelling op de zaag te krijgen (40°). Probeer altijd zaagsneden uit op een paar stukken afvalhout om de instellingen op de zaag te controleren.


Basisleisten zagen
Het zagen van basisleisten wordt uitgevoerd onder een hoek van 45°.

• Maak altijd een proefloop zonder stroom voordat u gaat zagen.
• Alle zaagsneden worden gemaakt met de achterkant van de lijst plat op de zaag.

Binnenhoek

• Linkerkant
  • Plaats de lijst met de bovenkant van de lijst tegen de geleider.
  • Bewaar de linkerkant van de zaagsnede.
• Rechterkant
  • Plaats de lijst met de onderkant van de lijst tegen de geleider.
  • Bewaar de linkerkant van de zaagsnede.

Buitenhoek

• Linkerkant
  • Plaats de lijst met de onderkant van de lijst tegen de geleider.
  • Bewaar de rechterkant van de zaagsnede.
• Rechterkant
  • Plaats de lijst met de bovenkant van de lijst tegen de geleider.
  • Bewaar de rechterkant van de zaagsnede.

Kroonlijsten zagen
Het zagen van kroonlijsten wordt uitgevoerd in een samengestelde verstek. Om een extreme nauwkeurigheid te bereiken, heeft uw zaag vooraf ingestelde hoekposities op 31,62° verstek en 33,85° afschuining. Deze instellingen zijn voor standaard kroonlijsten met hoeken van 52° aan de bovenkant en 38° aan de onderkant.

• Maak proefzaagsneden met afvalmateriaal voordat u de finale zaagsneden maakt.
• Alle zaagsneden worden gemaakt in een linkse afschuining en met de achterkant van de lijst tegen de basis.

Binnenhoek

• Linkerkant
  • Bovenkant van de lijst tegen de geleider.
  • Verstek rechts.
  • Bewaar de linkerkant van de zaagsnede.
• Rechterkant
  • Onderkant van de lijst tegen de geleider.
  • Verstek links.
  • Bewaar de linkerkant van de zaagsnede.

Buitenhoek

• Linkerkant
  • Onderkant van de lijst tegen de geleider.
  • Verstek links.
  • Bewaar de rechterkant van de zaagsnede.
• Rechterkant
  • Bovenkant van de lijst tegen de geleider.
  • Verstek rechts.
  • Bewaar de rechterkant van de zaagsnede.

Groeven (afb. S)
Uw zaag is uitgerust met een groefstop (17) en een duimschroef (59) om groeven te kunnen zagen.

• Klap de groefstop (17) naar de voorkant van de zaag.
• Draai de duimschroef (59) om de diepte van de groefzaagsnede in te stellen. Het kan nodig zijn om eerst de borgmoer (60) los te draaien.
• Plaats een stuk afvalmateriaal van ca. 5 cm tussen de geleider en het werkstuk om een rechte groef te maken.

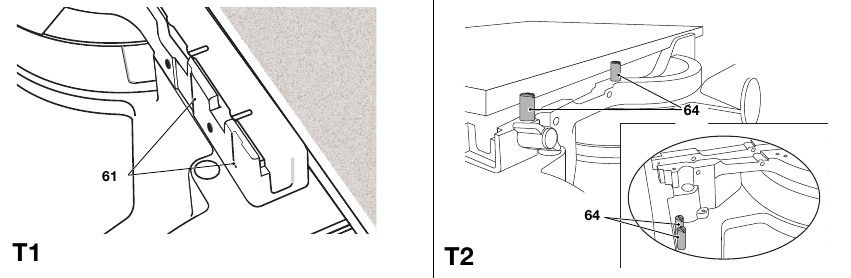

Speciale opstelling voor brede dwarssneden (afb. A1, T1, T2)
Uw zaag kan zeer brede (tot 391 mm) werkstukken zagen wanneer een speciale opstelling wordt gebruikt. Om de zaag voor deze werkstukken in te stellen, volgt u deze stappen:

• Verwijder zowel de linker- als de rechtergeleider van de zaag en zet ze opzij. Om ze te verwijderen, draait u de geleiderknoppen enkele slagen los en schuift u elke geleider naar buiten. Stel de verstekregeling in en vergrendel deze zodat deze op 0 graden verstek staat.
• Verwijder de schroeven van de achtergeleider (64) van de rechtervoet achter en installeer ze in de schroefgaten van de rechtergeleider (8).

  Zaag geen materiaal met de speciale opstelling zonder de schroeven van de achtergeleider (64) correct te installeren, anders wordt het materiaal niet goed ondersteund en kan dit leiden tot verlies van controle en mogelijk letsel.
• Maak een platform met behulp van een stuk 38 mm dikke spaanplaat of soortgelijk vlak sterk 38 mm dik hout met de afmetingen: 368 x 660 mm. Het platform moet vlak zijn, anders kan het materiaal tijdens het zagen bewegen en letsel veroorzaken.
• Monteer het platform van 368 x 660 mm op de zaag met behulp van vier 76,2 mm lange houtschroeven (61) door de gaten in de basisgeleider. Er moeten vier schroeven worden gebruikt om het materiaal goed vast te zetten. Wanneer de speciale opstelling wordt gebruikt, wordt het platform in twee stukken gezaagd. Zorg ervoor dat de schroeven goed zijn vastgedraaid, anders kan het materiaal loskomen en letsel veroorzaken. Zorg ervoor dat het platform stevig vlak op de tafel staat, tegen de geleider en gelijkmatig gecentreerd van links naar rechts.

  Zorg ervoor dat de zaag stevig op een stabiel, vlak oppervlak is gemonteerd. Als u dit niet doet, kan de zaag onstabiel worden en vallen, waardoor persoonlijk letsel kan ontstaan.
• Plaats het te zagen werkstuk bovenop het platform dat op de tafel is gemonteerd. Zorg ervoor dat het werkstuk stevig tegen de achtergeleider ligt.
• Zet het materiaal vast voordat u gaat zagen. Zaag langzaam door het materiaal met een uit-omlaag-en-terug-beweging. Als u het materiaal niet goed vastklemt of langzaam zaagt, kan dit ertoe leiden dat het materiaal loskomt en letsel veroorzaakt. Nadat er verschillende zaagsneden zijn gemaakt onder verschillende verstekhoeken anders dan 0º, kan het platform verzwakken en het werk niet goed ondersteunen. Installeer een nieuw, ongebruikt platform op de zaag nadat u de gewenste verstekhoek hebt vooringesteld.

  Door het voortdurende gebruik van een platform met verschillende kerfs kan de controle over het materiaal verloren gaan en mogelijk letsel ontstaan.

Stofafzuiging (afb. A2 & A3)

• Plaats de stofzak (26) op de stofuitlaat (6).
• Sluit waar mogelijk een stofafzuigapparaat aan dat is ontworpen in overeenstemming met de relevante voorschriften met betrekking tot stofemissie.

Zaagbladen
Gebruik altijd zaagbladen van 305 mm met asgaten van 30 mm om de vermelde zaagcapaciteiten te verkrijgen.

Transport (afb. A1, A2 & B)
Om de verstekzaag gemakkelijk te kunnen dragen, is een draaggreep (10) boven op de zaagarm aangebracht.

• Om de zaag te vervoeren, laat u de kop zakken en drukt u op de vergrendelpen (22).
• Vergrendel de railvergrendelknop met de zaagkop in de voorste positie, vergrendel de verstekarm in de volledig linker verstekhoek, schuif de geleider (3 & 8) volledig naar binnen en vergrendel de afschuinhendel (20) met de zaagkop in de verticale positie om het gereedschap zo compact mogelijk te maken.
• Gebruik altijd de draaggreep (10) of de handuitsparingen (24) die in afb. B worden getoond om de zaag te vervoeren.

ONDERHOUD

Uw DEWALT-elektrisch gereedschap is ontworpen om gedurende een lange periode met een minimum aan onderhoud te werken. Een continue, bevredigende werking hangt af van de juiste verzorging van het gereedschap en regelmatige reiniging.

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat u afstellingen uitvoert of instellingen wijzigt, of wanneer u reparaties uitvoert. Zorg ervoor dat de trekkerschakelaar in de OFF-stand staat. Een onbedoelde start kan letsel veroorzaken.

Smering

Uw elektrisch gereedschap vereist geen extra smering.

Reiniging


Blaas vuil en stof uit de hoofdbehuizing met droge lucht zo vaak als er vuil wordt waargenomen in en rond de ventilatieopeningen. Draag een goedgekeurde oogbescherming en een goedgekeurd stofmasker bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Om het risico op letsel te verminderen, reinigt u regelmatig het tafelblad.

Om het risico op letsel te verminderen, reinigt u regelmatig het stofopvangsysteem.

Optionele accessoires (afb. A3 - A6)

Aangezien accessoires, anders dan die worden aangeboden door DEWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen DEWALT-aanbevolen accessoires met dit product worden gebruikt.
LASERWAARSCHUWING:
LASERSTRALING: NIET IN DE STRAAL STARREN KLASSE 2 LASERPRODUCT MAXIMAAL UITGANGSVERMOGEN
<1 MW @ 630 NM – 680 NM IEC 60825-1 +A1, +A2:2002
LED-WERKLICHTWAARSCHUWING:
LED-STRALING: NIET IN DE STRAAL STARREN
KLASSE 2 LED-PRODUCT
MAXIMAAL UITGANGSVERMOGEN
P = 9,2 mW; _peak = 456 nm
IEC 60825-1:1:1993; +A1:1997; +A2:2001
Raadpleeg uw dealer voor meer informatie over de juiste accessoires.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt DW717 Handleiding

Beschikbare talen
