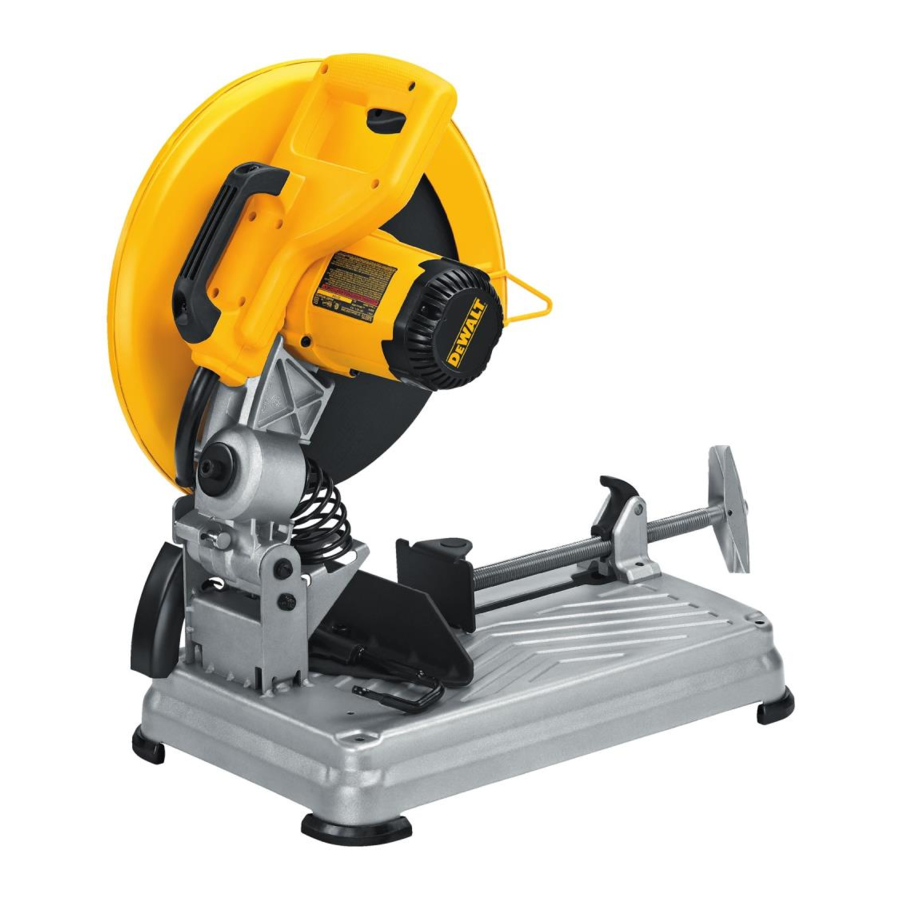

DeWalt D28715 Handleiding

Beoogd gebruik

Deze doorslijpmachine is ontworpen voor het snijden van stalen materialen met verschillende vormen. Het is alleen ontworpen voor gebruik met versterkte gebonden schuurmiddelen. Diamant- of TCT-bladen mogen niet met dit apparaat worden gebruikt.

NIET gebruiken in natte omstandigheden of in aanwezigheid van ontvlambare vloeistoffen of gassen.
Deze doorslijpmachine is een professioneel elektrisch gereedschap.
Laat kinderen NIET in contact komen met het gereedschap.
Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

Definities van veiligheidswaarschuwingssymbolen en -woorden

Deze handleiding gebruikt de volgende veiligheidswaarschuwingssymbolen en -woorden om u te waarschuwen voor gevaarlijke situaties en het risico op persoonlijk letsel of materiële schade.

Geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

(Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot materiële schade.

Belangrijke veiligheidsinstructies

Lees en begrijp alle instructies.
Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

• HOUD BESCHERMKAPPEN OP HUN PLAATS en in werkende staat.
• VERWIJDER AFSTELSLEUTELS EN MOERSLEUTELS. Maak er een gewoonte van om te controleren of sleutels en moersleutels van het gereedschap zijn verwijderd voordat u het aanzet.
• HOUD HET WERKGEBIED SCHOON. Rommelige ruimtes en werkbanken nodigen uit tot verwondingen.
• NIET GEBRUIKEN IN EEN GEVAARLIJKE OMGEVING. Gebruik elektrisch gereedschap niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Zorg voor een goede verlichting van het werkgebied.
• HOUD KINDEREN OP AFSTAND. Alle bezoekers moeten op een veilige afstand van het werkgebied worden gehouden.
• MAAK DE WERKPLAATS KINDERVEILIG met hangsloten, hoofdschakelaars of door startonderbrekers te verwijderen.
• FORCEER HET GEREEDSCHAP NIET. Het zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• GEBRUIK HET JUISTE GEREEDSCHAP. Forceer het gereedschap of hulpstuk niet om een klus te klaren waarvoor het niet is ontworpen.
• Een verlengsnoer moet een voldoende draaddikte (AWG of American Wire Gauge) hebben voor de veiligheid. Hoe kleiner het kalibernummer van de draad, hoe groter de capaciteit van de kabel, dat wil zeggen dat 16 gauge meer capaciteit heeft dan 18 gauge. Een te dun snoer veroorzaakt een spanningsval in de leiding, wat resulteert in vermogensverlies en oververhitting. Wanneer u meer dan één verlengstuk gebruikt om de totale lengte te bepalen, moet u ervoor zorgen dat elk afzonderlijk verlengstuk ten minste de minimale draaddikte bevat. De volgende tabel toont de juiste maat om te gebruiken, afhankelijk van de snoerlengte en het vermogen van het typeplaatje. Gebruik bij twijfel de volgende zwaardere meter. Hoe lager het kalibernummer, hoe zwaarder het snoer.

• DRAAG GESCHIKTE KLEDING. Draag geen losse kleding, stropdassen, ringen, armbanden of andere sieraden die in bewegende delen vast kunnen komen te zitten. Antislip schoeisel wordt aanbevolen. Draag een beschermende haarbedekking om lang haar in te sluiten. Ventilatieopeningen bedekken vaak bewegende delen en moeten ook worden vermeden.
• DRAAG ALTIJD EEN VEILIGHEIDSBRIL die voldoet aan de ANSI Z87.1-eisen. Gebruik ook een gezichts- of stofmasker als het snijden stoffig is. Alledaagse brillen hebben alleen slagvaste lenzen, het zijn geen veiligheidsbrillen.
• ZET HET WERK VAST. Gebruik klemmen of een bankschroef om het werk vast te houden. Het is veiliger dan uw hand te gebruiken en het maakt beide handen vrij om het gereedschap te bedienen.
• REIK NIET TE VER. Zorg te allen tijde voor een goede houding en evenwicht.
• ONDERHOUD GEREEDSCHAP MET ZORG. Houd gereedschap scherp en schoon voor de beste en veiligste prestaties. Volg de instructies voor het smeren en vervangen van accessoires.
• KOPPEL GEREEDSCHAP LOS voor onderhoud; bij het vervangen van accessoires, zoals messen, bits, frezen en dergelijke.
• VERMINDER HET RISICO OP ONOPZETTELIJK STARTEN. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt.
• GEBRUIK AANBEVOLEN ACCESSOIRES. Raadpleeg de handleiding voor aanbevolen accessoires. Het gebruik van onjuiste accessoires kan leiden tot letsel bij personen.
• STA NOOIT OP HET GEREEDSCHAP. Er kan ernstig letsel ontstaan als het gereedschap kantelt of als er onbedoeld contact wordt gemaakt met het snijgereedschap.
• CONTROLEER BESCHADIGDE ONDERDELEN. Voordat het gereedschap verder wordt gebruikt, moet een beschermkap of ander beschadigd onderdeel zorgvuldig worden gecontroleerd om te bepalen of het goed werkt en de beoogde functie vervult - controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander beschadigd onderdeel moet op de juiste manier worden gerepareerd of vervangen.
• LAAT HET GEREEDSCHAP NOOIT ONBEHEERD DRAAIEN.
  SCHAKEL DE STROOM UIT. Verlaat het gereedschap niet voordat het volledig tot stilstand is gekomen.
• VERVANGINGSONDERDELEN. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
• OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN:
  1. Deze apparatuur kan een gepolariseerde stekker hebben (het ene blad is breder dan het andere). Deze stekker past maar op één manier in een gepolariseerd stopcontact. Als de stekker niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren.
  2. Het gereedschap kan zijn uitgerust met een 3-polige geaard type stekker. Deze stekker mag alleen in een geaard stopcontact worden gebruikt. Als de stekker niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren.
  3. Wijzig de stekker op geen enkele manier.

Aanvullende veiligheidsregels voor het product

Wijzig nooit het elektrische gereedschap of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

• Draag altijd geschikte oog- en adembescherming.
• Inspecteer de doorslijpschijf voor gebruik op scheuren of defecten. Als een dergelijke scheur of defect zichtbaar is, gooi de schijf dan weg. De schijf moet ook worden geïnspecteerd als u denkt dat het gereedschap mogelijk is gevallen. Defecten kunnen leiden tot het breken van de schijf.
• Wanneer u het gereedschap start met een nieuwe of vervangende schijf, of als u niet zeker bent van de staat van de schijf, houd het gereedschap dan vast in een goed beschermde omgeving en laat het een minuut draaien. Als de schijf een onopgemerkte scheur of defect heeft, zou deze in minder dan één minuut moeten barsten. Start het gereedschap nooit met een persoon in lijn met de schijf. Dit geldt ook voor de bediener.
• Vermijd tijdens het gebruik het stuiteren van de schijf of het ruw behandelen ervan. Als dit gebeurt, stop dan het gereedschap en inspecteer de schijf op scheuren of defecten.
• Houd NOOIT een lichaamsdeel in lijn met het pad van het zaagblad. Dit kan leiden tot persoonlijk letsel.
• Reinig uw afkortzaag periodiek volgens de procedure in deze handleiding.
• Verwijder geen schijfbeveiligingen of voet.
• GEBRUIK ALTIJD DE SCHROEFSTOK OF SPECIALE ARMATUUR OM HET WERKSTUK VEILIG VAST TE KLEMMEN. Andere hulpmiddelen, zoals veer-, staaf- of C-klemmen, kunnen geschikt zijn voor bepaalde afmetingen en vormen van het werkstuk. Wees voorzichtig bij het selecteren en plaatsen van deze klemmen en maak een proefloop voordat u een zaagsnede maakt.
• Gebruik alleen 14" type 1 schijven met een nominale snelheid van 4300 tpm of hoger.
• Laat afgezaagde onderdelen afkoelen voordat u ze hanteert.
• Probeer geen hout of plastic te zagen met dit gereedschap.
• ZAAG NOOIT MAGNESIUM MET DIT GEREEDSCHAP.
• Gebruik de afkortzaag in een goed geventileerde ruimte.
• Schakel de afkortzaag uit voordat u onderdelen van de voet verwijdert.
• ZAAG GEEN ELEKTRISCH GELADEN MATERIAAL.
• Gebruik geen cirkelzaagbladen of andere bladen met tanden bij dit gereedschap. Dit kan leiden tot ernstig letsel.
• GEBRUIK DIT GEREEDSCHAP NIET IN DE BUURT VAN ONTVLAMBARE VLOEISTOFFEN, GASSEN OF STOF. Vonken of hete splinters van het zagen of de vonkende motorborstels kunnen brandbare materialen ontsteken.
• Gebruik de zijkant van de schuurschijf niet als een ontbraam- of slijpmachine. Dit zal de schijf aanzienlijk verzwakken en een onveilige situatie creëren. De schijf kan uit elkaar vallen.

Sommige stoffen die vrijkomen bij het machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevatten chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.

Uw risico op blootstelling aan deze stoffen varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes te filteren.

• Vermijd langdurig contact met stof van machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding en was blootgestelde plekken met water en zeep. Als u stof in uw mond of ogen krijgt of op uw huid laat liggen, kan dit de opname van schadelijke chemicaliën bevorderen.

Het gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstig en permanent letsel aan de luchtwegen of ander letsel kan veroorzaken. Gebruik altijd een door NIOSH/OSHA goedgekeurde adembescherming die geschikt is voor de blootstelling aan stof. Richt de deeltjes weg van gezicht en lichaam.

Draag ALTIJD een veiligheidsbril. Een gewone bril is GEEN veiligheidsbril. Gebruik ook een gezichtsmasker of stofmasker als de zaagwerkzaamheden stoffig zijn. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSUITRUSTING:

• ANSI Z87.1 oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NIOSH/OSHA/MSHA adembescherming.

Draag tijdens gebruik geschikte gehoorbescherming. Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.

De vonkafleider wordt heet. Vermijd aanraking of aanpassing als deze heet is. Houd het snoer en materialen uit de buurt van de vonkafleider.

Het etiket op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

V	volt	Wh	wattuur
Hz	hertz	Ah	ampère-uur
min	minuten	of AC	wisselstroom
of DC	gelijkstroom	of AC/DC	wisselstroom of gelijkstroom
	Constructie van klasse I (geaard)		Constructie van klasse II (dubbel geïsoleerd)
.../min	per minuut	n0	onbelast toerental
BPM	beats per minuut	n	nominale snelheid
IPM	aantal slagen per minuut	PSI	pond per vierkante inch
OPM	oscillaties per minuut		aardingsklem
RPM	revolutions per minuut		veiligheidswaarschuwingssymbool
sfpm	oppervlaktevoet per minuut		zichtbare straling, niet in het licht staren
SPM	aantal slagen per minuut		draag adembescherming
A	ampère		draag oogbescherming
W	watt		draag gehoorbescherming

Voor uw gemak en veiligheid staan de volgende waarschuwingen op uw Heavy-Duty 14" (355 mm) afkortzaag:

LEES VOOR EEN VEILIGE WERKING DE INSTRUCTIEHANDLEIDING.
GEBRUIK GEEN BLADEN MET TANDEN. GEBRUIK ALLEEN VERSTERKTE SCHIJVEN MET EEN NOMINALE SNELHEID VAN 4300 TPM OF HOGER.
GEBRUIK BIJ ONDERHOUD ALLEEN IDENTIEKE VERVANGINGSONDERDELEN.
ALTIJD: DRAAG OOGBESCHERMING, GEBRUIK BESCHERMKAPPEN, KLEM HET WERKSTUK VAST IN EEN SCHROEFSTOK, GEBRUIK GESCHIKTE ADEMBESCHERMING.
NIET BLOOTSTELLEN AAN REGEN EN NIET GEBRUIKEN OP VOCHTIGE PLAATSEN.

KENMERKEN

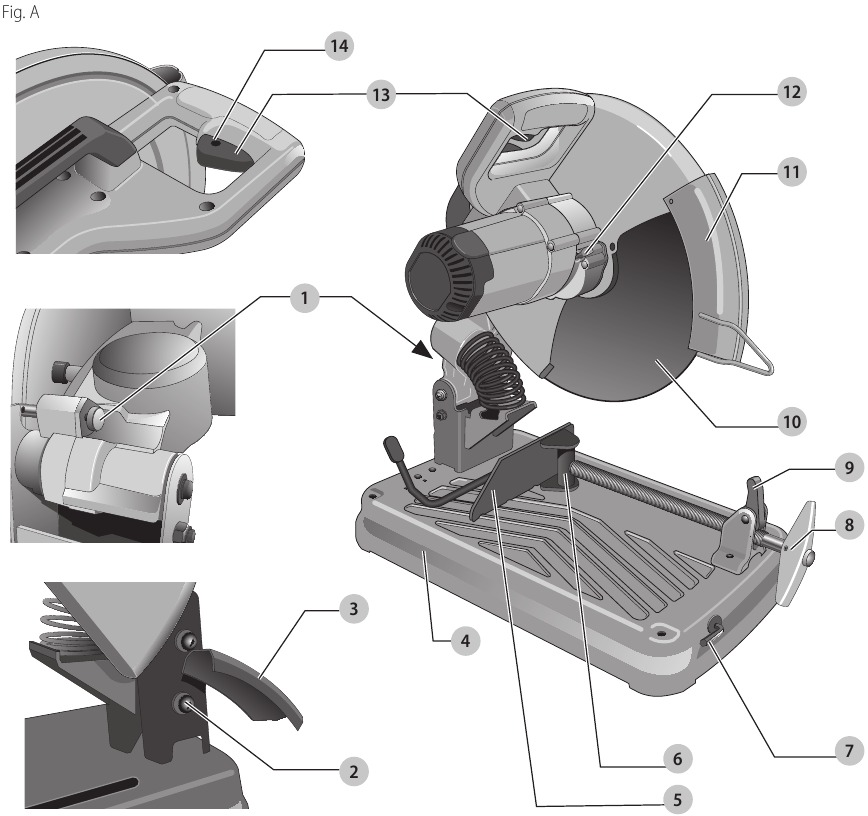

Onderdelen

Zie afb. A, D

1. Vergrendelpen
2. Schroef vonkafleider
3. Vonkafleider
4. Voet
5. Aanslag
6. Schroefstok
7. 8 mm inbussleutel
8. Kruk
9. Schroefstokhendel
10. Schijf
11. Vonkbeschermer
12. Schijfvergrendelhendel
13. Trekkerschakelaar
14. Hangslotsgat
15. Extra schijfbout (afb. D)
16. Extra schijfboutring (afb. D)
17. Snelwissel-schijfklem (afb. D)

Stroomvoorziening

Zorg ervoor dat uw stroomvoorziening overeenkomt met de markering op het typeplaatje. 120 volt, "60 Hz" betekent wisselstroom (normale 120 volt, 60 Hz huisstroom).
Een spanningsdaling van meer dan 10% veroorzaakt een vermogensverlies en oververhitting.

Zaagcapaciteit

De brede schroefstokopening en het hoge draaipunt zorgen voor zaagcapaciteit voor veel grote stukken. Gebruik de zaagcapaciteitstabel om de totale maximale afmetingen van zaagsneden te bepalen die met een nieuwe schijf kunnen worden gemaakt.

SOMMIGE GROTE, RONDE OF ONREGELMATIG GEVORMDE OBJECTEN VEREISEN MOGELIJK EXTRA VASTHOUDHULPMIDDELEN ALS ZE NIET VEILIG IN DE SCHROEFSTOK KUNNEN WORDEN GEHOUDEN.

ZAAG GEEN MAGNESIUM MET DIT GEREEDSCHAP. Dit kan leiden tot schade aan de zaag en persoonlijk letsel.

MAXIMALE ZAAGCAPACITEIT
OPMERKING: De capaciteit in de tabel gaat uit van geen schijfslijtage en een optimale aanslagpositie.

	Vorm van het werkstuk
Zaaghoek
90°	5" 127 mm	4,7" 119,4 mm	4,5" x 6,5" 114 x 165 mm 3" x 9" 76 x 228,6 mm	5,6" 142,2 mm

Standaarduitrusting

1 14" (355 mm) doorslijpschijf voor metaal
1 Inbussleutel
1 Instructiehandleiding

Om te dragen

(Afb. A)
Klap de unit omlaag naar een positie waarin u de zaag kunt dragen. Duw de vergrendelpen naar binnen om de arm te vergrendelen.

Ontgrendelen

(Afb. A)
Om het gereedschap te ontgrendelen en de kop omhoog te brengen, drukt u de motorarm iets in en trekt u de vergrendelpen eruit. De motorarm zal dan omhoog draaien.

MONTAGE EN AFSTELLINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en koppelt u het los van de stroombron voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert.
Een onbedoelde start kan letsel veroorzaken.

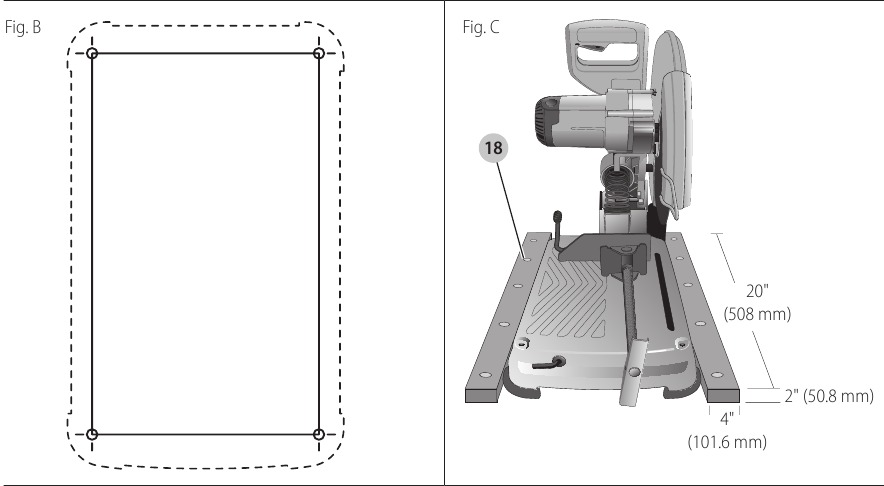

Montage

Gereedschap moet worden ondersteund op een stabiel, vlak en slipvast oppervlak om onverwachte bewegingen tijdens het gebruik te voorkomen.

Zie (Fig. B, C)

Procedure voor permanente montage

1. Boor vier gaten van 5/16" (8 mm) door het werkoppervlak.
2. Steek 1/4-20 schroeven door de gaten in de basis en door de gaten in het montageoppervlak. De geschatte lengte van de schroeven moet de dikte van het montageoppervlak plus 4" (102 mm) zijn.

Montage op een frame

1. Zaag twee planken van ongeveer 20" lang x 2" hoog x 4" breed (508 x 50,8 x 101,6 mm).
2. Plaats de afkortzaag op de gewenste werklocatie.
3. Plaats de planken strak langs de zijkant en spijker ze vast aan het werkoppervlak.

Verwijderen en installeren van wielen

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat u instellingen aanpast of wijzigt of wanneer u reparaties uitvoert. Zorg ervoor dat de triggerschakelaar in de OFF-stand staat. Een onbedoelde start kan letsel veroorzaken.

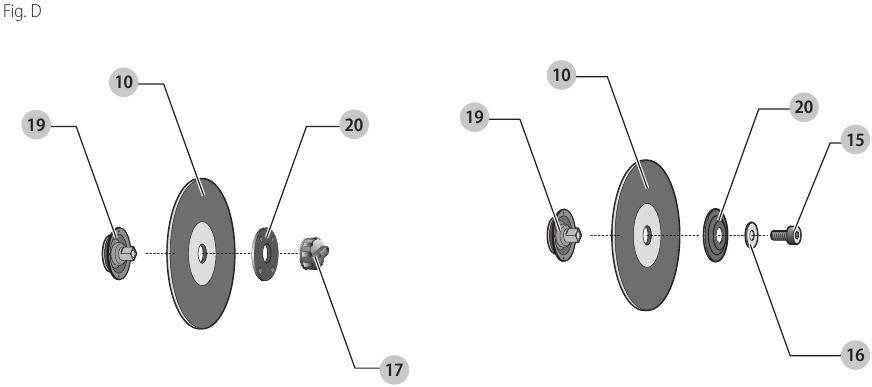

(Fig. A, D)
De Quick-Change-bladklem vereist geen gereedschap om het blad te vervangen.

1. Duw de wielvergrendelingshendel naar binnen en draai het wiel met de hand totdat de wielvergrendelingshendel in de sleuf in de binnenflens grijpt om het wiel te vergrendelen. Draai de Quick-Change-bladklem tegen de klok in los. De klem heeft een rechtse schroefdraad.
2. Verwijder de Quick-Change-bladklem , de bladklemring en het oude wiel met de hand.
3. Zorg ervoor dat de flensoppervlakken schoon en vlak zijn. Installeer het nieuwe slijpwiel door de bovenstaande stappen in omgekeerde volgorde uit te voeren.
4. Draai de Quick-Change-bladklem met de klok mee vast totdat de knop minstens drie keer klikt om ervoor te zorgen dat de knop vastzit. De Quick-Change-bladklem kan niet te vast worden aangedraaid.

OPMERKING: Een bladklemsysteem met spie, inclusief een bladbout en een bladboutring , is tegen meerprijs verkrijgbaar bij uw lokale dealer of erkend servicecentrum. Bel 1-800-4-DeWALT (1-800-433-9258) voor meer informatie. Draai de bout niet te vast aan bij gebruik van het bladklemsysteem met spie.

Risico op persoonlijk letsel. Controleer het werkoppervlak waarop de afkortzaag rust wanneer u deze vervangt door een nieuw slijpwiel. Het is mogelijk dat het wiel in contact komt met ITEMS OF CONSTRUCTIES DIE BOVEN het werkoppervlak (onder de basis) UITSTEKEN wanneer de arm volledig is neergelaten.

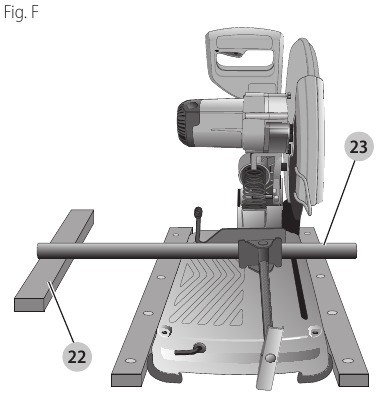

Materiaal klemmen en ondersteunen

(Fig. A, E, F)

• Hoeken kunnen het beste worden geklemd en gezaagd met beide zijden tegen de basis.

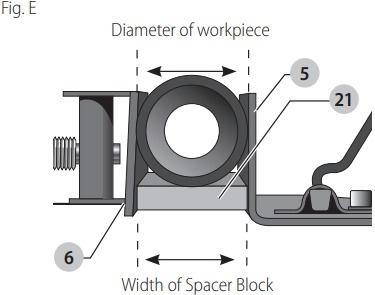

• Een afstandsstuk dat iets smaller is dan het werkstuk kan worden gebruikt om het wiel beter te benutten (Fig. E).

• Lange werkstukken moeten worden ondersteund door een blok zodat het gelijk ligt met de bovenkant van de basis (Fig. F). Het afgesneden uiteinde moet vrij naar beneden kunnen vallen om te voorkomen dat het wiel vast komt te zitten.


Afstelling van de vonkenvanger

(Fig. A)
Om vonken zo goed mogelijk weg te leiden van omringende personen en materialen, draait u de schroef los, stelt u de vonkenvanger af en draait u vervolgens de schroef weer vast.

Risico op schade aan eigendommen. Zorg ervoor dat het snoer niet in contact komt met de deflector of vonken, omdat dit schade aan het snoer kan veroorzaken.

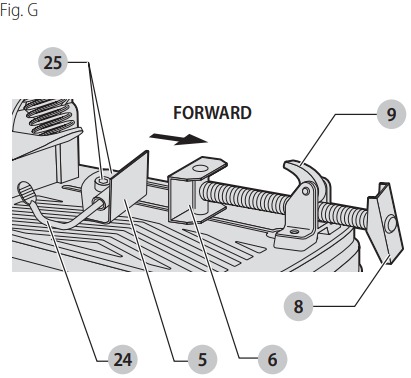

Werking van de bankschroef

(Fig. G)
De bankschroef heeft een snelle verplaatsingsfunctie. Om de bankschroef los te maken wanneer deze stevig is vastgeklemd, draait u de hendel één of twee keer tegen de klok in om de klemkracht te verminderen. Til de bankschroefhendel omhoog. Trek de hendel zo ver als gewenst naar buiten. De bankschroef kan zonder draaien in het werkstuk worden geschoven. Laat de bankschroefhendel zakken en draai de bankschroef vervolgens vast op het werkstuk met behulp van de hendel.

Werking van de geleider

(Fig. G)
De geleider vereist geen gereedschap om af te stellen. De snelontgrendelingsklemhendel ontgrendelt en vergrendelt de geleider. Wanneer de hendel volledig naar voren wordt gedraaid, is de geleider ontgrendeld. De geleider kan vervolgens vrij naar voren, naar achteren of worden gedraaid om de beste zaagpositie voor een nieuw wiel mogelijk te maken en naarmate het wiel slijt.

Als u de hendel volledig naar achteren draait, wordt de geleider in de geselecteerde positie vergrendeld. Als de onderste zijde van de hendel niet horizontaal is (parallel aan de basis), is de geleider niet vergrendeld. De hendel vergrendelt de geleider alleen als er sterke weerstand is om deze naar achteren te bewegen. Als de weerstand licht is, past u de klemkracht aan door de twee bouten die de geleider aan de basis bevestigen iets aan te draaien. Test door opnieuw vast te klemmen en te proberen de geleider te bewegen.

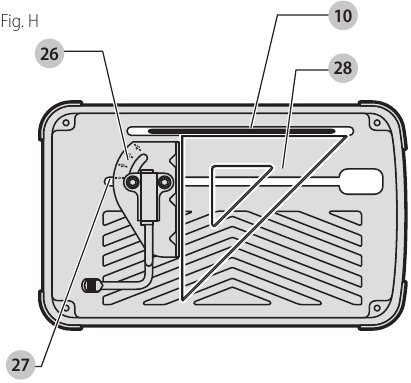

Hoekaanpassing van de geleider

(Fig. H)
De hoekaanpassingsindicator is onderdeel van het geleiderklemsysteem. Lijn de gewenste hoekindicatorlijn uit met de rand van de sleuf in de basis.

Voor een nauwkeurigere vierkante zaagsnede

1. Ontgrendel de geleider.
2. Duw de arm omlaag totdat het wiel in de basis komt.
3. Plaats een vierkant tegen het wiel en stel de geleider tegen het vierkant af.
4. Vergrendel de geleider in de juiste positie.

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en koppelt u het los van de stroombron voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert.
Een onbedoelde start kan letsel veroorzaken.

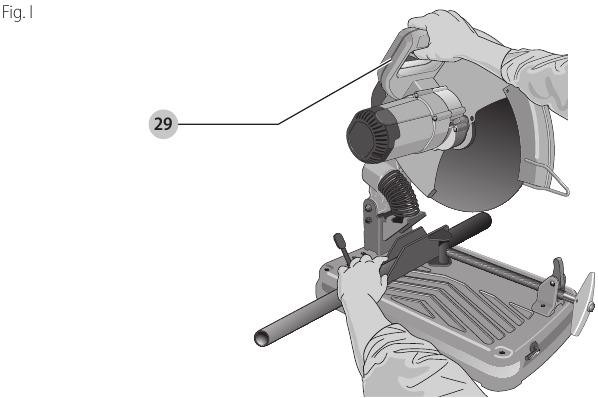

Juiste handpositie

Om het risico op ernstig persoonlijk letsel te verminderen, ALTIJD de juiste handpositie gebruiken zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, ALTIJD stevig vasthouden om te anticiperen op een plotselinge reactie.

(Fig. A, I)
De juiste handpositie vereist één hand op de hoofdgreep en de andere hand houdt het werkstuk uit de buurt van het blad. Materiaal altijd vastklemmen.

Gebruik

(Fig. A, I)
Raadpleeg Afbeelding I voor de juiste lichaamspositie tijdens het gebruik.
Om het gereedschap te starten, drukt u op de triggerschakelaar . Om het gereedschap uit te schakelen, laat u de triggerschakelaar los. Houd handen en materiaal uit de buurt van het wiel totdat het tot stilstand is gekomen.
Om ongeoorloofd gebruik van het gereedschap te voorkomen, plaatst u een standaard hangslot (niet meegeleverd) in het hangslotgat in de trekker.

Bedieningstips voor nauwkeurigere zaagsneden

• Laat het wiel het zaagwerk doen. Overmatige kracht zorgt ervoor dat het wiel gaat glanzen, waardoor de zaagefficiëntie afneemt en/of afbuigt, wat onnauwkeurige zaagsneden veroorzaakt.
• Pas de hoek van de geleider correct aan.
• Zorg ervoor dat het materiaal plat over de basis ligt.
• Klem het materiaal correct vast om beweging en trillingen te voorkomen.

ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en koppelt u het los van de stroombron voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert.
Een onbedoelde start kan letsel veroorzaken.

Uw DeWALT-elektrische gereedschap is ontworpen om gedurende een lange periode te werken met een minimum aan onderhoud. Een continue, bevredigende werking is afhankelijk van een goed onderhoud en regelmatige reiniging van het gereedschap.

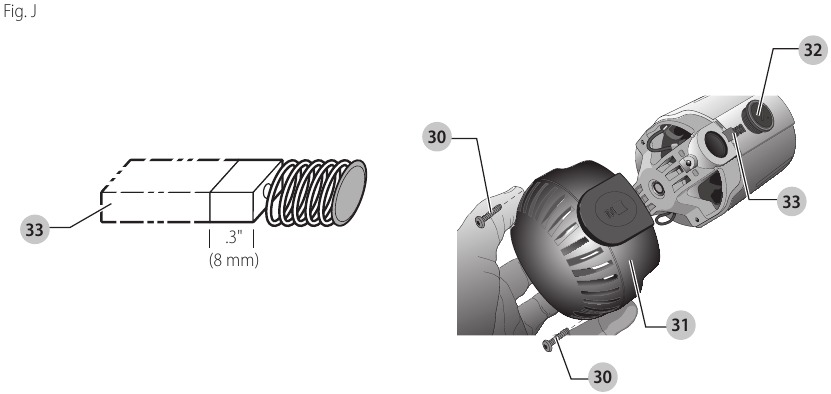

Inspectie en vervanging van motorborstels

(Fig. J)
Borstels moeten regelmatig worden gecontroleerd op slijtage. Om de borstels te inspecteren, schroeft u de twee eindkap schroeven los en verwijder de eindkap . Verwijder borstelkap . Borstels moeten vrij in de borstelhouder kunnen schuiven. Als borstels zijn versleten tot 0,3" (8 mm) zoals weergegeven in Afbeelding J, moeten ze worden vervangen. Om opnieuw te installeren, duwt u de nieuwe borstel terug in de borstelhouder. Als u een bestaande borstel vervangt, behoud dan dezelfde oriëntatie als toen deze werd verwijderd. Plaats de borstelkap terug (niet te vast aandraaien). Plaats de eindkap en de twee schroeven terug. Stevig vastdraaien.

Reinigen

Blaas minstens één keer per week vuil en stof uit alle ventilatieopeningen met schone, droge lucht. Om het risico op oogletsel te minimaliseren, draagt u altijd een door ANSI Z87.1 goedgekeurde oogbescherming wanneer u deze procedure uitvoert.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet‑metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Smering

Er worden overal gesloten, met vet afgedichte kogellagers gebruikt. Deze lagers hebben voldoende smering in de fabriek om de levensduur van de afkortzaag mee te gaan.

Accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.

Gebruik alleen Type 1 organisch gebonden schijven met een hoge sterkte die zijn beoordeeld op 4300 rpm of hoger.
Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw lokale dealer of een erkend servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met DeWALT via 1‑800‑4‑DeWALT (1‑800‑433‑9258) of bezoek onze website:www.dewalt.com.

Reparaties

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en afstelling (inclusief reparaties aan het netsnoer en inspectie en vervanging van borstels, indien van toepassing) worden uitgevoerd door een DeWALT-fabrieksservicecentrum of een door DeWALT erkend servicecentrum. Gebruik altijd identieke vervangingsonderdelen.

Online registreren

Hartelijk dank voor uw aankoop. Registreer uw product nu voor:

• GARANTIESERVICE: Door uw product te registreren, kunt u een efficiëntere garantieservice verkrijgen als er een probleem is met uw product.
• BEVESTIGING VAN EIGENDOM: In geval van een verzekeringsschade, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is op grond van de Federal Consumer Safety Act.
• Registreer online op www.dewalt.com.

BEPERKTE GARANTIE VAN DRIE JAAR

Voor meer informatie over de garantie en garantie-informatie gaat u naar www.dewalt.com of belt u 1‑800‑4‑DeWALT (1‑800‑433‑9258).

GRATIS VERVANGING VAN WAARSCHUWINGSETIKET: Als uw waarschuwingen onleesbaar worden of ontbreken, belt u 1‑800‑4‑DeWALT (1‑800‑433‑9258) voor een gratis vervanging.

Als u vragen of opmerkingen heeft, neem dan contact met ons op.
1‑800‑4‑DeWALT

Referenties

• Officiële site van DEWALT® Power Tools | Gegarandeerd sterk®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt D28715 Handleiding

Beschikbare talen
