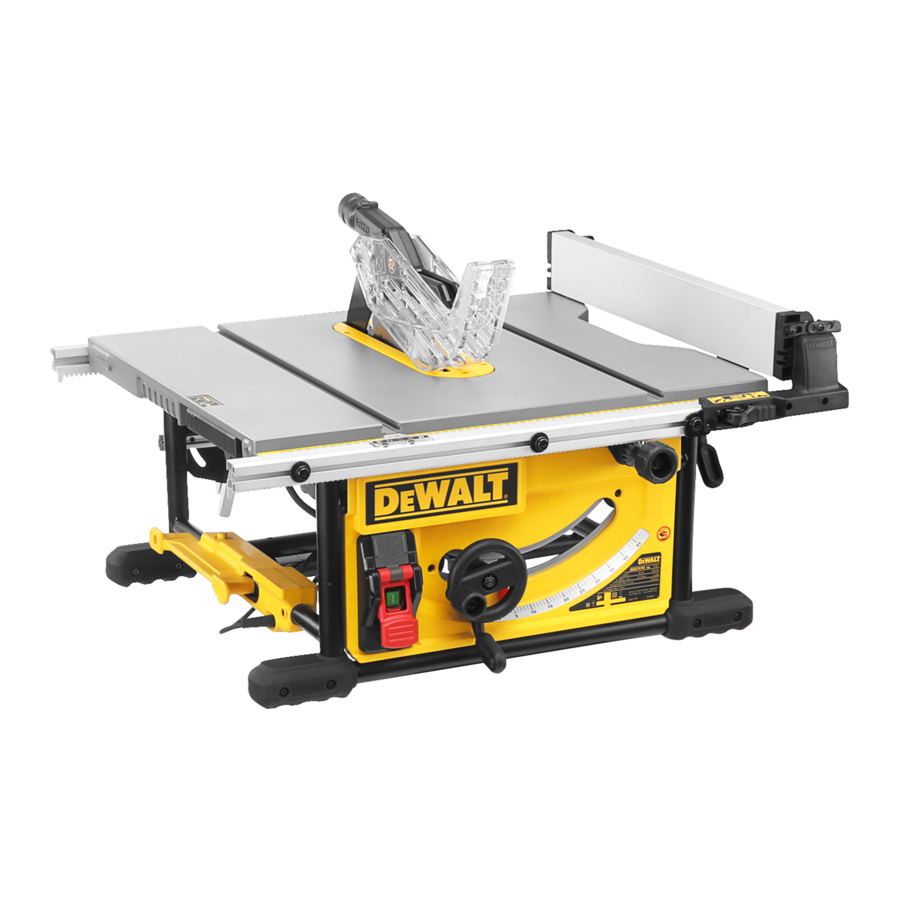

DeWalt DWE7492 Handleiding

Inleiding

U hebt gekozen voor een DeWALT-gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DeWALT tot een van de meest betrouwbare partners voor professionele gebruikers van elektrisch gereedschap.

Technische gegevens

Geluids- en/of trillingswaarden (triax vectorsom) volgens EN62841:

Het in dit informatieblad vermelde trillings- en/of geluidsemissieniveau is gemeten conform een gestandaardiseerde test in EN62841 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling.

Het aangegeven trillings- en/of geluidsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor verschillende toepassingen, met verschillende accessoires of slecht onderhouden wordt gebruikt, kan de trillings- en/of geluidsemissie afwijken. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verhogen.
Bij een schatting van het niveau van blootstelling aan trillingen en/of geluid moet ook rekening worden gehouden met de tijden dat het gereedschap is uitgeschakeld of wanneer het wel draait, maar niet daadwerkelijk werkzaamheden uitvoert. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verminderen. Identificeer aanvullende veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van trillingen en/of geluid, zoals: het gereedschap en de accessoires onderhouden, de handen warm houden (relevant voor trillingen), organisatie van werkpatronen.

Veiligheidsinformatie

Definities: veiligheidsrichtlijnen
De onderstaande definities beschrijven het niveau van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot materiële schade.
Duidt op risico van elektrische schok. Duidt op risico van brand.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.
BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (met snoer) of elektrisch gereedschap op batterijen (zonder snoer).

1. Veiligheid van de werkplek
   1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik GEEN elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik GEEN adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap NIET bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Misbruik het snoer NIET. Gebruik het snoer nooit om het elektrische gereedschap te dragen, trekken of loskoppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Als u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik GEEN elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op de stroombron en/of het batterijpakket, oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan leiden tot persoonlijk letsel.
   5. )Reik niet te ver. Zorg er te allen tijde voor dat u stevig staat en in evenwicht bent. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag GEEN losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat de vertrouwdheid die is opgedaan door frequent gebruik van gereedschap er NIET toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrische gereedschap NIET. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrische gereedschap NIET als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of verwijder het batterijpakket, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrische gereedschap.
   4. Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap NIET bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
   7. Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties NIET mogelijk.
5. Onderhoud
   1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.

Veiligheidsinstructies voor tafelzagen

1. Waarschuwingen met betrekking tot bescherming
   1. Houd beschermingen op hun plaats. Beschermingen moeten in werkende staat zijn en correct gemonteerd zijn. Een bescherming die los zit, beschadigd is of niet correct functioneert, moet worden gerepareerd of vervangen.
   2. Gebruik altijd de zaagbladbescherming en spouwmes bij elke doorzaagbewerking. Voor doorzaagbewerkingen waarbij het zaagblad volledig door de dikte van het werkstuk zaagt, helpen de bescherming en andere veiligheidsvoorzieningen het risico op letsel te verminderen.

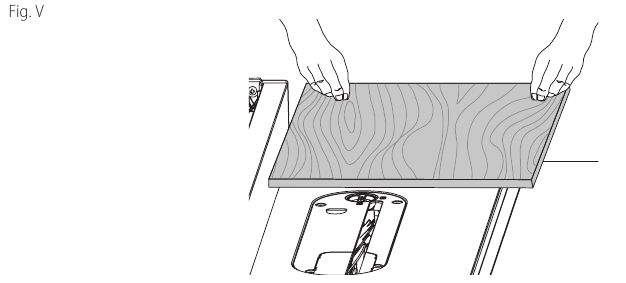

   3. Nadat u een niet-doorlopende zaagsnede hebt voltooid, zoals het maken van een sponning, opnieuw zagen of het maken van een groef, zet u het spouwmes terug in de uitgeschoven stand. Met het spouwmes in de uitgeschoven stand bevestigt u de zaagbladbescherming opnieuw. De bescherming en het spouwmes helpen het risico op letsel te verminderen.
   4. Zorg ervoor dat het zaagblad geen contact maakt met de bescherming, het spouwmes of het werkstuk voordat de schakelaar wordt ingeschakeld. Onbedoeld contact van deze items met het zaagblad kan een gevaarlijke situatie veroorzaken.
   5. Stel het spouwmes af zoals beschreven in deze handleiding. Onjuiste tussenruimte, positionering en uitlijning kunnen het spouwmes ineffectief maken bij het verminderen van de kans op terugslag.
   6. Om het spouwmes te laten werken, moet het in het werkstuk grijpen. Het spouwmes is ineffectief bij het zagen van werkstukken die te kort zijn om in contact te komen met het spouwmes. Onder deze omstandigheden kan een terugslag niet worden voorkomen door het spouwmes.
   7. Gebruik het juiste zaagblad voor het spouwmes. Om het spouwmes goed te laten functioneren, moet de diameter van het zaagblad overeenkomen met het juiste spouwmes en moet de body van het zaagblad dunner zijn dan de dikte van het spouwmes en de zaagbreedte van het zaagblad moet breder zijn dan de dikte van het spouwmes.
   8. Reik nooit om of over een draaiend zaagblad. Het reiken naar een werkstuk kan leiden tot onbedoeld contact met het bewegende zaagblad.
2. Waarschuwingen bij het zagen
   1.
      Plaats uw vingers of handen nooit in de buurt van of in lijn met het zaagblad. Een moment van onoplettendheid of een uitglijder kan uw hand naar het zaagblad leiden en leiden tot ernstig persoonlijk letsel.
   2. Voer het werkstuk alleen tegen de draairichting van het zaagblad in het zaagblad. Het invoeren van het werkstuk in dezelfde richting waarin het zaagblad boven de tafel draait, kan ertoe leiden dat het werkstuk en uw hand in het zaagblad worden getrokken.
   3. Gebruik nooit de verstekgeleider om het werkstuk te voeden bij het schulpen en gebruik de parallelgeleider NIET als lengteaanslag bij het verstekzagen met de verstekgeleider. Het geleiden van het werkstuk met de parallelgeleider en de verstekgeleider tegelijkertijd vergroot de kans op het vastlopen van het zaagblad en terugslag.

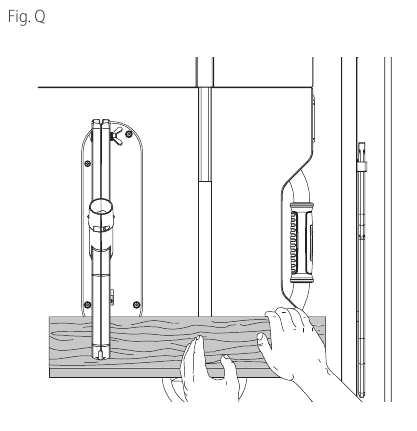

   4. Houd bij het schulpen het werkstuk altijd volledig in contact met de geleider en breng altijd de invoerkracht van het werkstuk aan tussen de geleider en het zaagblad. Gebruik een duwstok als de afstand tussen de geleider en het zaagblad minder dan 150 mm is en gebruik een duwblok als deze afstand minder dan 50 mm is. "Hulpmiddelen" houden uw hand op een veilige afstand van het zaagblad.
   5. Gebruik alleen de duwstok die door de fabrikant is geleverd of is gemaakt in overeenstemming met de instructies. Deze duwstok biedt voldoende afstand van de hand tot het zaagblad.
   6. Gebruik nooit een beschadigde of gesneden duwstok. Een beschadigde of gesneden duwstok kan breken, waardoor uw hand in het zaagblad kan glijden.
   7. Voer GEEN bewerking "uit de vrije hand" uit. Gebruik altijd de parallelgeleider of de verstekgeleider om het werkstuk te positioneren en te geleiden. "Uit de vrije hand" betekent dat u uw handen gebruikt om het werkstuk te ondersteunen of te geleiden, in plaats van een parallelgeleider of verstekgeleider. Zagen uit de vrije hand leidt tot verkeerde uitlijning, vastlopen en terugslag.
   8. Reik nooit om of over een draaiend zaagblad. Het reiken naar een werkstuk kan leiden tot onbedoeld contact met het bewegende zaagblad.
   9. Zorg voor extra werkstukondersteuning aan de achterkant en/of zijkanten van de zaagtafel voor lange en/of brede werkstukken om ze waterpas te houden. Een lang en/of breed werkstuk heeft de neiging om op de rand van de tafel te draaien, wat leidt tot verlies van controle, het vastlopen van het zaagblad en terugslag.
   10. Voer het werkstuk in een gelijkmatig tempo in. Buig, draai of verschuif het werkstuk NIET van links naar rechts. Als er vastlopen optreedt, schakel de machine dan onmiddellijk uit, trek de stekker uit het stopcontact en verwijder de blokkade. Het vastklemmen van het zaagblad door het werkstuk kan terugslag veroorzaken of de motor laten afslaan.
   11. Verwijder GEEN stukken afgesneden materiaal terwijl de zaag draait. Het materiaal kan vast komen te zitten tussen de geleider of in de zaagbladbeschermer en het zaagblad, waardoor uw vingers in het zaagblad worden getrokken. Schakel de zaag uit en wacht tot het zaagblad tot stilstand is gekomen voordat u materiaal verwijdert.
   12. Gebruik een extra geleider in contact met het tafelblad bij het schulpen van werkstukken die minder dan 2 mm dik zijn. Een dun werkstuk kan onder de parallelgeleider klemmen en een terugslag veroorzaken.
3. Oorzaken van terugslag en gerelateerde waarschuwingen
   Terugslag is een plotselinge reactie van het werkstuk als gevolg van een bekneld, vastgelopen zaagblad of een verkeerde snijlijn in het werkstuk ten opzichte van het zaagblad, of wanneer een deel van het werkstuk vast komt te zitten tussen het zaagblad en de parallelgeleider of een ander vast object.
   Meestal wordt het werkstuk tijdens een terugslag door het achterste deel van het zaagblad van de tafel getild en naar de bediener geslingerd.
   Terugslag is het gevolg van misbruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder aangegeven.
   1. Ga nooit recht in lijn met het zaagblad staan. Plaats uw lichaam altijd aan dezelfde kant van het zaagblad als de geleider. Terugslag kan het werkstuk met hoge snelheid slingeren naar iedereen die voor en in lijn met het zaagblad staat.
   2. Reik nooit over of achter het zaagblad om het werkstuk te trekken of te ondersteunen. Er kan per ongeluk contact met het zaagblad optreden of terugslag kan uw vingers in het zaagblad trekken.
   3. Houd het werkstuk dat wordt afgesneden nooit vast en druk het niet tegen het draaiende zaagblad. Het aandrukken van het werkstuk dat wordt afgesneden tegen het zaagblad veroorzaakt een vastklemconditie en terugslag.

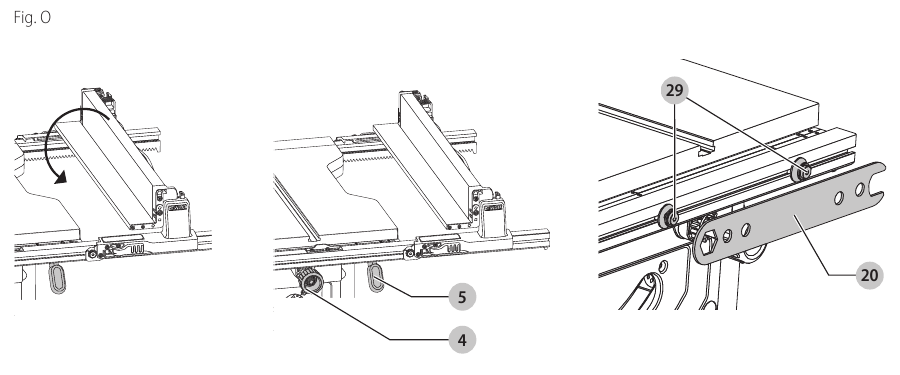

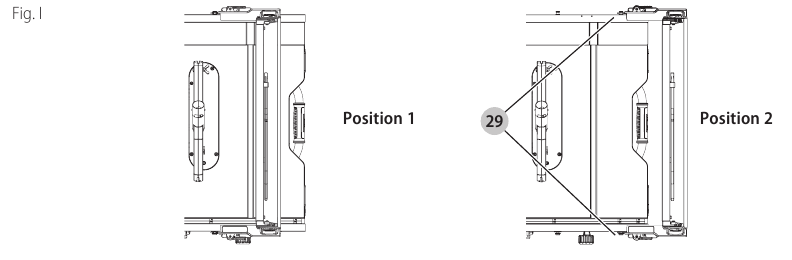

   4. Lijn de geleider uit zodat deze parallel loopt aan het zaagblad. Een verkeerd uitgelijnde geleider klemt het werkstuk tegen het zaagblad en veroorzaakt terugslag.
   5. Gebruik een veerplank om het werkstuk tegen de tafel en geleider te geleiden bij het maken van niet-doorlopende zaagsneden, zoals het maken van sponningen. Een veerplank helpt om het werkstuk te controleren in het geval van een terugslag.
   6. Ondersteun grote panelen om het risico op het vastklemmen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om door hun eigen gewicht door te zakken. Ondersteuning(en) moeten worden geplaatst onder alle delen van het paneel die over het tafelblad hangen.
   7. Wees extra voorzichtig bij het zagen van een werkstuk dat gedraaid, geknoopt, kromgetrokken is of geen rechte rand heeft om het met een verstekgeleider of langs de geleider te geleiden. Een kromgetrokken, geknoopt of gedraaid werkstuk is onstabiel en veroorzaakt verkeerde uitlijning van de kerf met het zaagblad, vastlopen en terugslag.
   8. Zaag nooit meer dan één werkstuk, verticaal of horizontaal gestapeld. Het zaagblad kan een of meer stukken oppikken en terugslag veroorzaken.
   9. Wanneer u de zaag opnieuw start met het zaagblad in het werkstuk, centreer dan het zaagblad in de kerf zodat de zaagtanden niet in het materiaal grijpen. Als het zaagblad vastloopt, kan het het werkstuk optillen en terugslag veroorzaken wanneer de zaag opnieuw wordt gestart.
   10. Houd zaagbladen schoon, scherp en met voldoende vertanding. Gebruik nooit kromgetrokken zaagbladen of zaagbladen met gebarsten of gebroken tanden. Schone en correct ingestelde zaagbladen minimaliseren vastlopen, afslaan en terugslag.
4. Waarschuwingen bij het bedienen van de tafelzaag
   1. Schakel de tafelzaag uit en trek de stekker uit het stopcontact bij het verwijderen van het tafelstuk, het vervangen van het zaagblad of het aanpassen van het spouwmes of de zaagbladbescherming, en wanneer de machine onbeheerd wordt achtergelaten. Voorzorgsmaatregelen zullen ongevallen voorkomen.
   2. Laat de tafelzaag nooit onbeheerd draaien. Schakel hem uit en verlaat de machine niet voordat hij volledig tot stilstand is gekomen. Een onbeheerd draaiende zaag is een onbeheerst gevaar.
   3. Plaats de tafelzaag in een goed verlichte en vlakke ruimte waar u een goede basis en evenwicht kunt behouden. Hij moet worden geïnstalleerd in een ruimte die voldoende ruimte biedt om de grootte van uw werkstuk gemakkelijk te hanteren. Krappe, donkere ruimtes en oneffen, gladde vloeren nodigen uit tot ongelukken.
   4. Reinig en verwijder regelmatig zaagsel onder de zaagtafel en/of de stofafzuiginrichting. Opgestapeld zaagsel is brandbaar en kan zelfontbranden.
   5. De tafelzaag moet worden vastgezet. Een tafelzaag die niet goed is vastgezet, kan bewegen of omvallen.
   6. Verwijder gereedschap, houtsnippers, enz. van de tafel voordat de tafelzaag wordt ingeschakeld. Afleiding of een potentieel vastlopen kan gevaarlijk zijn.
   7. Gebruik altijd zaagbladen met de juiste maat en vorm (diamant versus rond) van de asgaten. Zaagbladen die NIET overeenkomen met de bevestigingsmaterialen van de zaag, zullen uit het midden lopen, wat leidt tot verlies van controle.
   8. Gebruik nooit beschadigde of onjuiste middelen voor het monteren van het zaagblad, zoals flenzen, zaagbladringen, bouten of moeren. Deze bevestigingsmiddelen zijn speciaal ontworpen voor uw zaag, voor een veilige bediening en optimale prestaties.
   9. Ga nooit op de tafelzaag staan, gebruik hem NIET als opstapje. Er kan ernstig letsel ontstaan als de machine kantelt of als er per ongeluk contact wordt gemaakt met het snijgereedschap.
   10. Zorg ervoor dat het zaagblad zo is geïnstalleerd dat het in de juiste richting draait. Gebruik GEEN slijpschijven, staalborstels of schuurschijven op een tafelzaag. Onjuiste installatie van het zaagblad of het gebruik van niet-aanbevolen accessoires kan ernstig letsel veroorzaken.

Aanvullende veiligheidsregels voor tafelzagen

Het zagen van kunststoffen, met sap bedekt hout en andere materialen kan ertoe leiden dat gesmolten materiaal zich ophoopt op de mespunten en het lichaam van het zaagblad, waardoor het risico op oververhitting van het blad en vastlopen tijdens het zagen toeneemt.

• Vermijd onhandige posities, waarbij een plotselinge uitglijder ertoe kan leiden dat een hand in een zaagblad terechtkomt.
• Probeer GEEN materialen in de buurt van het zaagblad op de zaagtafel terug te halen terwijl het zaagblad draait.
• Reik nooit met een van beide handen achter of om het snijgereedschap heen om het werkstuk vast te houden.
• Houd armen, handen en vingers uit de buurt van het zaagblad om ernstig letsel te voorkomen.
• Gebruik een duwstok die geschikt is voor de toepassing om werkstukken door de zaag te duwen. Een duwstok is een houten of plastic stok, vaak zelfgemaakt, die moet worden gebruikt wanneer de grootte of vorm van het werkstuk ertoe zou leiden dat u uw handen binnen 152 mm van het zaagblad plaatst.
• Gebruik vasthouders, mallen, armaturen of veerplanken om het werkstuk te geleiden en te controleren. Accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum.
• Voer GEEN langssneden, dwarsdoorsneden of andere bewerkingen uit uit de vrije hand.
• Reik nooit om of over het zaagblad heen terwijl het zaagblad draait.
• Stabiliteit. Zorg ervoor dat de tafelzaag stevig op een veilige ondergrond is gemonteerd voor gebruik en niet beweegt.
• De tafelzaag mag alleen op een vlakke en stabiele ondergrond worden opgesteld. De werkruimte moet vrij zijn van obstakels en struikelgevaar. Er mogen geen materialen of gereedschap tegen de zaag worden geleund.
• Zaag nooit metalen, cementplaten of metselwerk. Bepaalde kunstmatige materialen hebben speciale instructies voor het zagen op tafelzagen. Volg te allen tijde de aanbevelingen van de fabrikant op. Schade aan de zaag en persoonlijk letsel kunnen het gevolg zijn.
• Installeer GEEN diamantmetselwerkblad en probeer de tafelzaag als natte zaag te gebruiken.
• De juiste keelplaat moet te allen tijde op zijn plaats worden vergrendeld om het risico van een weggegooid werkstuk en mogelijk letsel te verminderen.
• Draag handschoenen bij het hanteren van zaagbladen.
• Gebruik het juiste zaagblad voor de beoogde bewerking. Het zaagblad moet naar de voorkant van de zaag draaien. Draai de moer van de zaagbladas altijd goed vast. Inspecteer het zaagblad vóór gebruik op scheuren of ontbrekende tanden. Gebruik GEEN beschadigd of bot zaagblad.
• Probeer nooit een vastgelopen zaagblad los te maken zonder eerst de machine uit te schakelen en het gereedschap los te koppelen van de stroombron. Als een werkstuk of afgesneden stuk vast komt te zitten in de zaagbladbeschermingsconstructie, schakel dan de zaag uit en wacht tot het zaagblad stopt voordat u de zaagbladbeschermingsconstructie optilt en het stuk verwijdert.
• Start de machine nooit met het werkstuk tegen het zaagblad om het risico van een weggegooid werkstuk en persoonlijk letsel te verminderen.
• Zorg ervoor dat GEEN enkel deel van uw lichaam zich in lijn met het zaagblad bevindt. Persoonlijk letsel kan het gevolg zijn. Ga aan een van beide zijden van het zaagblad staan.
• Voer nooit lay-out-, montage- of instelwerkzaamheden uit op de tafel/werkruimte wanneer de machine draait. Een plotselinge uitglijder kan ertoe leiden dat een hand in het zaagblad terechtkomt. Ernstig letsel kan het gevolg zijn.
• Voer nooit aanpassingen uit terwijl de zaag draait, zoals het verplaatsen of verwijderen van de geleider, het aanpassen van de afschuifvergrendeling of het aanpassen van de zaagbladhoogte.
• Reinig de tafel/werkruimte voordat u de machine verlaat. Vergrendel de schakelaar in de "UIT"-stand en koppel het gereedschap los van de stroombron om ongeoorloofd gebruik te voorkomen.
• Vergrendel altijd de geleider en de afschuifaanpassing voordat u gaat zagen.
• Voorkom oververhitting van de zaagbladpunten. Houd het materiaal in beweging en evenwijdig aan de geleider. Forceer het werkstuk NIET in het zaagblad.
• Vermijd het smelten van het plastic als u plastic materialen zaagt.
• Laat GEEN lange plank (of ander werkstuk) niet-ondersteund achter, zodat de vering van de plank ervoor zorgt dat deze op de tafel verschuift, wat resulteert in verlies van controle en mogelijk letsel. Zorg voor een goede ondersteuning van het werkstuk, op basis van de grootte en het type uit te voeren bewerking. Houd het werk stevig tegen de geleider en naar beneden tegen het tafeloppervlak.
• Als deze zaag een onbekend geluid maakt of overmatig trilt, stop dan onmiddellijk met werken, schakel het apparaat uit en koppel het gereedschap los van de stroombron totdat het probleem is gevonden en verholpen. Neem contact op met een DeWALT-fabrieksservicecentrum, een erkend DeWALT-servicecentrum of ander gekwalificeerd servicepersoneel als het probleem niet kan worden gevonden.
• Gebruik deze machine NIET voordat deze volledig is gemonteerd en geïnstalleerd volgens de instructies. Een onjuist gemonteerde machine kan ernstig letsel veroorzaken.
• Probeer nooit een stapel losse stukken materiaal te zagen, wat kan leiden tot verlies van controle of terugslag. Ondersteun alle materialen stevig.

Zaagbladen

Om het risico op terugslag te minimaliseren en een goede zaagsnede te garanderen, moeten het spouwmes en het spietmes de juiste dikte hebben voor het gebruikte zaagblad. Als een ander zaagblad wordt gebruikt, controleer dan de dikte van het zaagblad (plaat) en de zaagbreedte (snede) die op het zaagblad of op de zaagbladverpakking is aangegeven. De dikte van het spouwmes en het spietmes moet groter zijn dan de dikte van het lichaam en kleiner dan de zaagbreedte.

• Gebruik GEEN zaagbladen die NIET voldoen aan de afmetingen die in de Technische gegevens staan vermeld. Gebruik GEEN afstandsstukken om een zaagblad op de as te laten passen. Gebruik alleen de zaagbladen die in deze handleiding zijn gespecificeerd en die voldoen aan EN847-1:2017, indien bedoeld voor hout en soortgelijke materialen.
• Overweeg het gebruik van speciaal ontworpen geluidsreducerende bladen.
• Gebruik GEEN zagen van snelstaal (HS).
• Gebruik GEEN gebarsten of beschadigde zaagbladen.
• Zorg ervoor dat het gekozen zaagblad geschikt is voor het te zagen materiaal.
• Draag altijd handschoenen bij het hanteren van zaagbladen en ruw materiaal. Zaagbladen moeten waar mogelijk in een houder worden vervoerd.

Restrisico's
De volgende risico's zijn inherent aan het gebruik van zagen:

• verwondingen veroorzaakt door het aanraken van de roterende onderdelen Ondanks de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen kunnen bepaalde rest risico's niet worden vermeden.

Dit zijn:

• Gehoorbeschadiging.
• Risico op ongevallen veroorzaakt door de onbedekte delen van het roterende zaagblad.
• Risico op letsel bij het verwisselen van het zaagblad met onbeschermde handen.
• Risico op het knellen van vingers bij het openen van de beschermkappen.
• Gezondheidsrisico's veroorzaakt door het inademen van stof dat vrijkomt bij het zagen van hout, met name eiken, beuken en MDF.

De volgende factoren zijn van invloed op de geluidsproductie:

• het te zagen materiaal
• het type zaagblad
• de aanvoerkracht
• machineonderhoud

De volgende factoren zijn van invloed op de stofblootstelling:

• versleten zaagblad
• stofafzuiging met een luchtsnelheid van minder dan 20 m/s
• werkstuk niet exact geleid

Elektrische veiligheid
De elektromotor is ontworpen voor slechts één spanning. Controleer altijd of de voeding overeenkomt met de spanning op het typeplaatje.
Uw DeWALT-gereedschap is dubbel geïsoleerd; daarom is geen aardingsdraad vereist.

115V-units moeten worden bediend via een veilige scheidingstransformator met een aardscherm tussen de primaire en secundaire wikkeling.
Als het netsnoer beschadigd is, mag dit alleen worden vervangen door DeWALT of een erkende serviceorganisatie.
OPMERKING: Dit apparaat is bedoeld voor aansluiting op een voedingssysteem met een maximale toegestane systeemimpedantie Zmax van 0,28 Ω op het aansluitpunt (voedingskast) van de voeding van de gebruiker. De gebruiker moet ervoor zorgen dat dit apparaat alleen wordt aangesloten op een voedingssysteem dat aan de bovenstaande vereisten voldoet. Indien nodig kan de gebruiker het openbare energiebedrijf vragen naar de systeemimpedantie op het aansluitpunt.

Vervanging van de netstekker (alleen VK & Ierland)
Als er een nieuwe netstekker moet worden gemonteerd:

• Voer de oude stekker veilig af.
• Sluit de bruine draad aan op de stroomvoerende aansluiting in de stekker.
• Sluit de blauwe draad aan op de nulgeleider.

Er mag geen verbinding worden gemaakt met de aardaansluiting.
Volg de montage-instructies die bij de stekkers van goede kwaliteit worden geleverd. Aanbevolen zekering: 13 A.

Een verlengkabel gebruiken
Als een verlengkabel nodig is, gebruik dan een goedgekeurde 3-aderige verlengkabel die geschikt is voor het opgenomen vermogen van dit gereedschap (zie Technische gegevens). De minimale geleiderdoorsnede is 1,5 mm²; de maximale lengte is 30 m. Als u een kabelhaspel gebruikt, rol de kabel dan altijd volledig af.

Inhoud van de verpakking
De verpakking bevat:
1 Gedeeltelijk gemonteerde machine

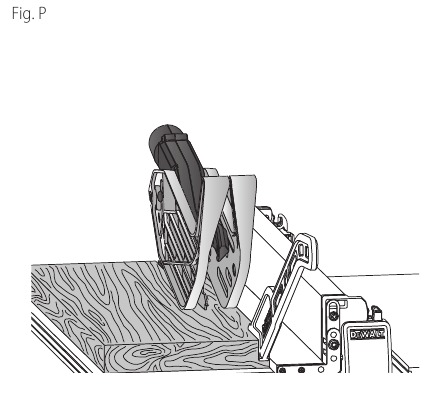

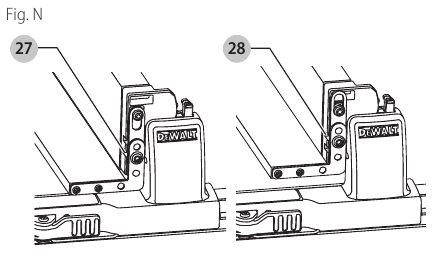

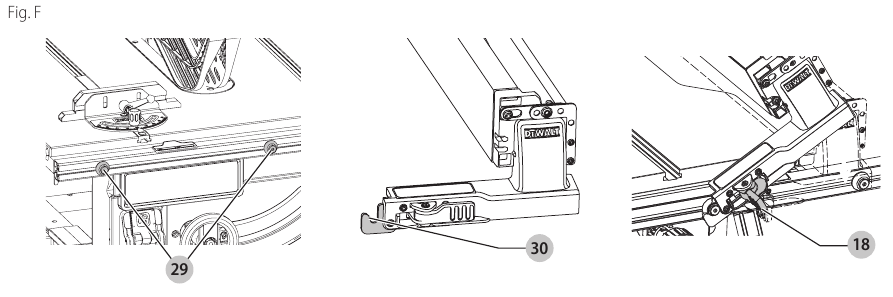

1 Parallelgeleider
1 Verstekmeter
1 Zaagblad

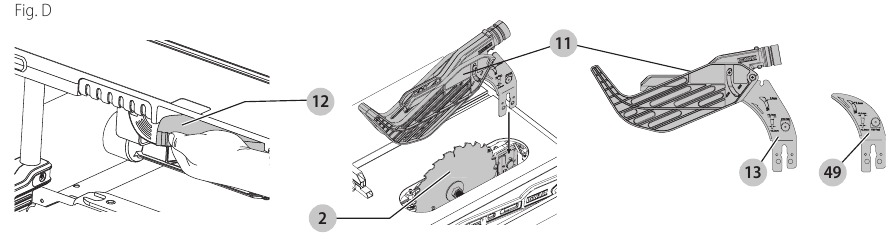

1 Bovenste zaagbladbeschermingsset

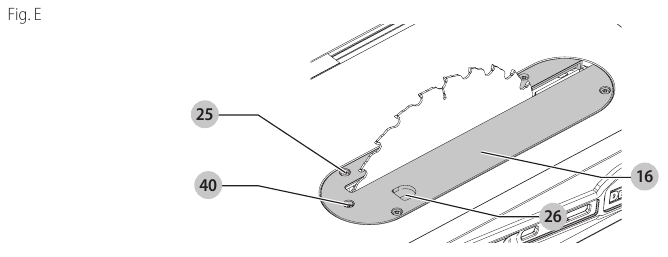

1 Keelplaat
2 Bladsleutels
1 Duwstok
1 Stofafzuigadapter
1 Gebruiksaanwijzing

• Controleer of het gereedschap, de onderdelen of de accessoires beschadigd zijn, wat tijdens het transport kan zijn gebeurd.
• Neem de tijd om deze handleiding grondig te lezen en te begrijpen voordat u de machine gebruikt.

Markeringen op gereedschap
De volgende pictogrammen staan op het gereedschap:

	Lees de gebruiksaanwijzing voor gebruik.
	Draag gehoorbescherming.
	Draag oogbescherming.
	Draag adembescherming.
	Houd uw handen uit de buurt van het snijgebied en het blad.
	Dikte van spouwmes of splitter
	Zaagbladlichaam dikte en zaagsnede breedte
	Diameter zaagblad
	Ontgrendelingshendel bladbeschermer
	Vergrendel/ontgrendel deksel bij de hoofdschakelaar.
	Trek de stekker uit het stopcontact voordat u het blad vervangt.
	Bescherm het netsnoer/de stekker tegen vocht en scherpe randen van het zaagblad

Positie datumcode (Fig. A)
De productiedatumcode bestaat uit een 4-cijferig jaar, gevolgd door een 2-cijferige week en wordt uitgebreid met een 2-cijferige fabriekscode.

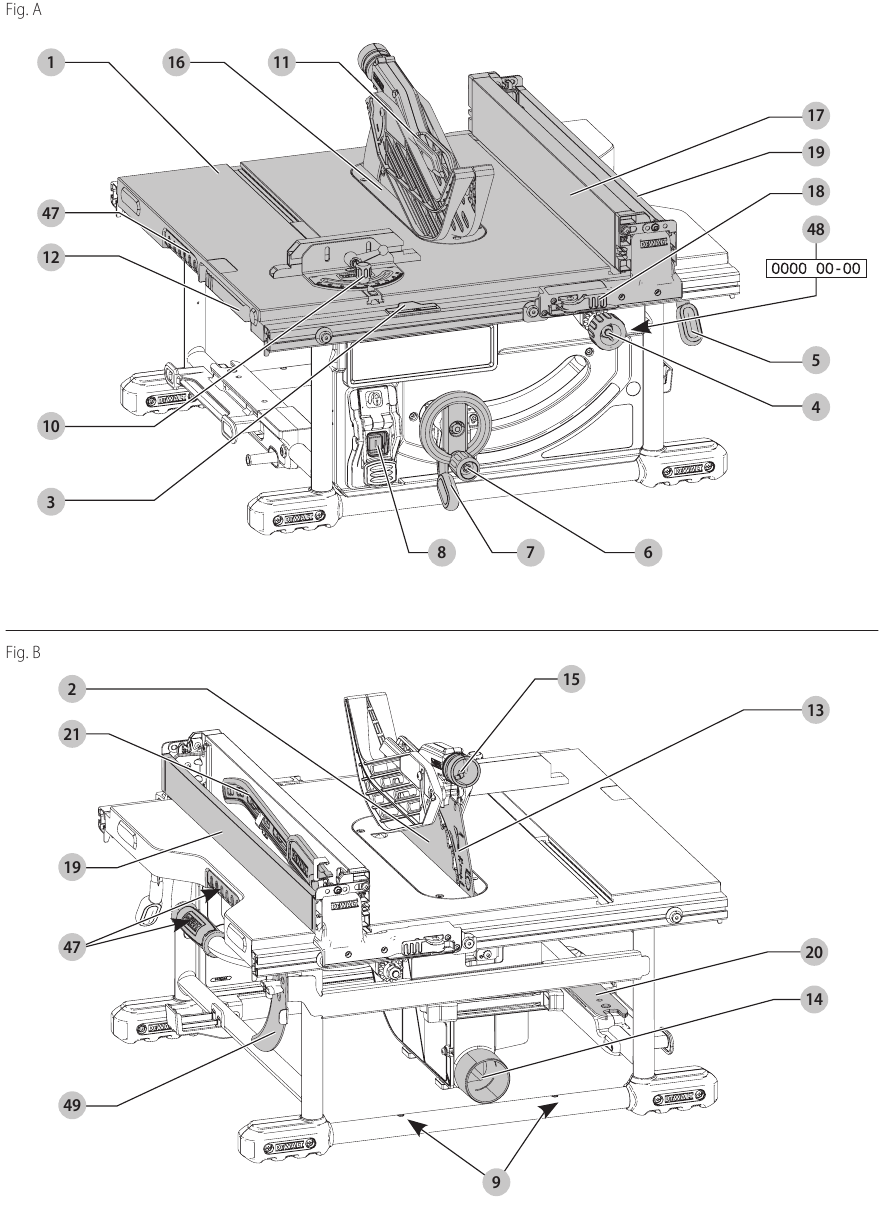

Beschrijving

(Afb. A, B)

Wijzig nooit de elektrische machine of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

1. Tafel
2. Zaagblad
3. Schaalindicator voor parallelgeleider
4. Fijnafstelknop
5. Vergrendelingshendel rail
6. Wiel voor zaagbladhoogte-instelling
7. Vergrendelingshendel verstek
8. AAN/UIT-schakelaar
9. Montagegaten
10. Verstekgeleider
11. Zaagbladbeschermingsset
12. Ontgrendelingshendel zaagbladbescherming
13. Spouwmes
14. Stofafvoerpoort
15. Stofafvoerpoort beschermkap
16. Keelplaat
17. Parallelgeleider
18. Vergrendeling parallelgeleider
19. Werkstuksteun/smalle parallelgeleider (in opgeborgen positie getoond)
20. Zaagbladsleutels
21. Duwstok (in opgeborgen positie getoond)

47. Draaghandvatten

49. Spouwmes voor niet-doorlopend zagen (in opgeborgen positie getoond)

Beoogd gebruik
De DWE7492 tafelzaag is ontworpen voor het professioneel schulpen, afkorten, verstek zagen en schuin zagen van diverse materialen zoals hout, houtcomposietmaterialen en kunststoffen.
NIET gebruiken in een vochtige omgeving of in de buurt van ontvlambare vloeistoffen of gassen.
NIET gebruiken voor het zagen van metaal, cementplaten of metselwerk.
NIET gebruikmessen voor profielen op deze zaag gebruiken.
NIET kegelvormige sneden maken zonder een kegelsnede-opzetstuk.
NIET de zaag gebruiken voor inval- of holle sneden.
Deze tafelzagen zijn professionele elektrische machines.
NIET toestaan dat kinderen in contact komen met de machine.
Toezicht is vereist wanneer onervaren bedieners deze machine gebruiken.

• Jonge kinderen en invaliden. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of invaliden zonder toezicht. Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring, kennis of vaardigheden, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid.
  Kinderen mogen nooit alleen worden gelaten met dit product.

MONTAGE

Om het risico op ernstig persoonlijk letsel te verminderen, zet u de machine uit en koppelt u de machine los van de stroombron voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een accidentele start kan letsel veroorzaken.

Uitpakken

• Haal de zaag voorzichtig uit het verpakkingsmateriaal.
• De machine is volledig gemonteerd, behalve de parallelgeleider, de zaagbladbeschermingsset, de verstekgeleider, de zaagbladsleutels en de verloopstuk voor stofafzuiging.
• Voltooi de montage volgens de onderstaande instructies.

  Bewaar de duwstok altijd op zijn plaats als hij niet wordt gebruikt.

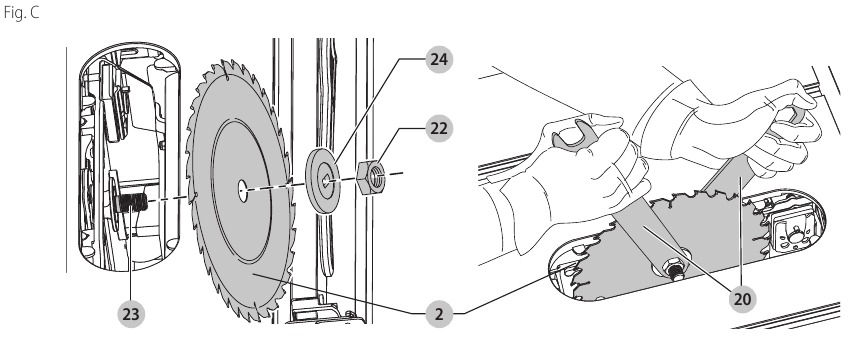

Het zaagblad monteren (Afb. A, C)

Om het risico op letsel te verminderen, schakel de machine uit en koppel de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat u instellingen aanpast of wijzigt of wanneer u reparaties uitvoert. Een accidentele start kan letsel veroorzaken.

Draag beschermende handschoenen bij het monteren van het zaagblad. De tanden van de zaagbladen zijn erg scherp en kunnen gevaarlijk zijn.

Het zaagblad MOET worden vervangen zoals beschreven in dit hoofdstuk. Gebruik ALLEEN zaagbladen zoals gespecificeerd onder Technische gegevens. We raden DT4226 aan. Monteer NOOIT andere zaagbladen.

Raak het zaagblad na het werken niet aan voordat het is afgekoeld. Het zaagblad wordt erg heet tijdens het werken.
OPMERKING: Deze machine heeft een zaagblad dat in de fabriek is gemonteerd.

1. Verhoog de hoogte van de zaagbladas tot de maximale hoogte door het wiel voor zaagbladhoogte-instelling met de klok mee te draaien.
2. Verwijder de keelplaat . Raadpleeg De keelplaat monteren.
3. Gebruik de zaagbladsleutels om de asmoer en de buitenste flens los te draaien en te verwijderen door tegen de klok in te draaien.
4. Plaats het zaagblad op de as en zorg ervoor dat de tanden van het zaagblad naar beneden wijzen aan de voorkant van de tafel . Monteer de sluitringen en de asmoer op de as en draai de asmoer zo ver mogelijk met de hand vast, en zorg ervoor dat het zaagblad tegen de binnenste sluitring zit en de buitenste flens tegen het zaagblad zit. Zorg ervoor dat de grootste diameter van de flens tegen het zaagblad zit. Zorg ervoor dat de as en de sluitringen vrij zijn van stof en vuil.
5. Om te voorkomen dat de as draait bij het vastdraaien van de asmoer, gebruikt u het open uiteinde van de zaagbladsleutel om de as vast te zetten.
6. Gebruik de assleutel om de asmoer vast te draaien door deze met de klok mee te draaien.
7. Plaats de keelplaat terug.

   Controleer altijd de parallelgeleiderindicator en de zaagbladbeschermingsset nadat u het zaagblad hebt vervangen.

De zaagbladbeschermingsset/het spouwmes monteren (Afb. A, D)

Gebruik de beschermkap bij alle doorlopende zaagsneden.

Gebruik het spouwmes voor niet-doorlopend zagen wanneer de zaagbladbeschermingsset niet kan worden gebruikt.

Plaats NIET zowel de zaagbladbeschermingsset als het spouwmes voor niet-doorlopend zagen tegelijkertijd in de klem.
OPMERKING: De zaag wordt verzonden met het spouwmes voor niet-doorlopend zagen geïnstalleerd.

1. Verhoog de hoogte van de zaagbladas tot de maximale hoogte.
2. Installeer de zaagbladbeschermingsset door de ontgrendelingshendel van de zaagbladbescherming te trekken en ofwel het spouwmes voor niet-doorlopend zagen of de zaagbladbeschermingsset te plaatsen totdat deze de bodem raakt.
3. Laat de hendel los en zorg ervoor dat de klemplaten volledig gesloten zijn en de spouwmes stevig vastklemmen.

   Controleer altijd of de zaagbladbeschermingsset correct is uitgelijnd en voldoende ruimte heeft met het zaagblad voordat u de tafelzaag op de stroombron aansluit of de zaag gebruikt. Controleer de uitlijning na elke wijziging van de afschuiningshoek.

   Om het risico op ernstig persoonlijk letsel te verminderen, mag u de zaag NIET gebruiken als de zaagbladbeschermingsset niet stevig op zijn plaats is geklemd.
   Wanneer correct uitgelijnd, zal de spouwmes of het spouwmes voor niet-doorlopend zagen in lijn zijn met het zaagblad, zowel op het niveau van het tafelblad als aan de bovenkant van het zaagblad. Zorg er met behulp van een rechte rand voor dat het zaagblad is uitgelijnd met de spouwmes of het spouwmes voor niet-doorlopend zagen. Koppel de stroom los, bedien de zaagbladkanteling en de hoogte-instelling over de gehele lengte en zorg ervoor dat de zaagbladbeschermingsset het zaagblad bij alle bewerkingen vrijhoudt. Raadpleeg De beschermkap/spouwmes op het zaagblad uitlijnen.

   Een correcte montage en uitlijning van de zaagbladbeschermingsset is essentieel voor een veilige werking!

De zaagbladbeschermingsset/het spouwmes verwijderen (Afb. D)

1. Trek aan de ontgrendelingshendel van de zaagbladbescherming .
2. Til de zaagbladbeschermingsset of het spouwmes op.

De keelplaat monteren (Afb. E)

1. Lijn de keelplaat uit zoals weergegeven in Afb. E en steek de lipjes aan de achterkant van de keelplaat in de gaten aan de achterkant van de tafelopening.
2. Draai de vergrendelingsschroef 90° met de klok mee om het tafelblad op zijn plaats te vergrendelen.
3. De keelplaat bevat vier stelschroeven waarmee de keelplaat omhoog of omlaag kan worden gebracht. Wanneer de voorkant van de keelplaat correct is afgesteld, moet deze gelijk liggen met of iets lager zijn dan het oppervlak van het tafelblad en op zijn plaats zijn vastgezet. De achterkant van de keelplaat moet gelijk liggen met of iets boven het tafelblad liggen.

   Gebruik de machine nooit zonder de keelplaat. Vervang de keelplaat onmiddellijk wanneer deze versleten of beschadigd is.

De keelplaat verwijderen

1. Verwijder de keelplaat door de vergrendelingsschroef 90˚ tegen de klok in te draaien.
2. Gebruik het vingergat om de keelplaat omhoog en naar voren te trekken om de binnenkant van de zaag bloot te leggen. Gebruik de zaag NIET zonder de keelplaat. Als u een dado-zaagblad gebruikt, gebruik dan de juiste dado-keelplaat (afzonderlijk verkrijgbaar).

De parallelgeleider aanbrengen (Afb. A, F)
De parallelgeleider kan in twee posities rechts (Positie 1 voor schulpen van 0 mm tot 62 cm en Positie 2 voor schulpen van 20,3 cm tot 82,5 cm) en één positie links van uw tafelzaag worden geïnstalleerd.

1. Ontgrendel de parallelgeleidervergrendelingen .
2. Houd de geleider in een hoek en lijn de lokalisatiepennen (voor en achter) op de geleiderrails uit met de geleiderkopgleuven .
3. Schuif de kopgleuven op de pennen en draai de geleider omlaag totdat deze op de rails rust.
4. Vergrendel de geleider op zijn plaats door de voorste en achterste vergrendelingen op de rails te sluiten.

Bankmontage (Afb. A)

Om het risico op persoonlijk letsel te verminderen, moet u ervoor zorgen dat de tafelzaag stevig is gemonteerd op een stabiel oppervlak voordat u deze gebruikt.

Zorg ervoor dat het oppervlak stabiel genoeg is, zodat grote stukken materiaal er tijdens gebruik niet voor zorgen dat het omvalt. De tafelzaag moet stevig worden gemonteerd. Montagegaten zijn voorzien in de basis van de machine voor montage. We raden ten zeerste aan om deze gaten te gebruiken om de tafelzaag aan uw werkbank of een ander stationair, stijf frame te verankeren.

1. Centreer de zaag op een vierkant stuk multiplex van 12,7 mm.
2. Markeer met een potlood de posities van de twee achterste montagegaten met een tussenruimte van 220 mm) in het frame van de zaag. Meet vervolgens 498,5 mm naar voren voor de twee voorste gaten met een tussenruimte van 230 mm.
3. Verwijder de zaag en boor gaten van 9 mm op de plaatsen die u zojuist hebt gemarkeerd.
4. Plaats de zaag over de vier gaten die u in het multiplex hebt geboord en steek vier machineschroeven van 8 mm VAN DE ONDERKANT. Plaats sluitringen en moeren van 8 mm aan de bovenkant. Draai stevig vast.
5. Om te voorkomen dat de schroefkoppen het oppervlak beschadigen waarop u de zaag vastklemt, bevestigt u twee stroken afvalhout aan de onderkant van de multiplex voet. Deze stroken kunnen worden bevestigd met houtschroeven die vanaf de bovenkant zijn aangebracht, zolang ze niet door de onderkant van de strook steken.
6. Gebruik een "C"-klem om de multiplex voet aan uw werkbank vast te zetten wanneer u de zaag gebruikt.

AANPASSINGEN

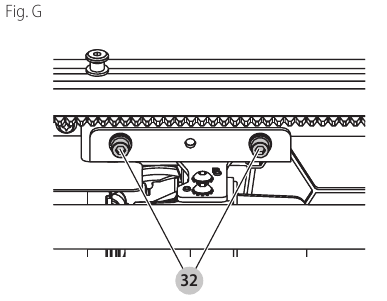

Bladafstelling (Fig. G)
Bladuitlijning (parallel aan de verstekgleuf)

Snijgevaar. Controleer het blad op 0˚ en 45˚ om er zeker van te zijn dat het blad de keelplaat niet raakt en persoonlijk letsel veroorzaakt.
Als het blad niet in lijn lijkt te staan met de verstekgleuf op het tafelblad, moet het worden gekalibreerd voor uitlijning. Gebruik de volgende procedure om het blad en de verstekgleuf opnieuw uit te lijnen:

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u de machine los van de stroombron voordat u accessoires installeert en verwijdert, voordat u instellingen aanpast of wijzigt of wanneer u reparaties uitvoert. Een onbedoelde start kan letsel veroorzaken.

1. Gebruik een 5 mm inbussleutel om de bevestigingsmiddelen van de achterste draaibeugel los te draaien, die zich aan de onderkant van de tafel bevinden, net genoeg om de beugel van links naar rechts te kunnen bewegen.
2. Stel de beugel zo af dat het blad evenwijdig is aan de verstekgeleidingsgleuf.
3. Draai de bevestigingsmiddelen van de achterste draaibeugel vast tot 12,5–13,6 Nm (110–120 in-lbs).

Bladhoogteverstelling (Fig. A)
Het blad kan worden verhoogd en verlaagd door aan het bladhoogteverstelwiel te draaien.
Zorg ervoor dat de bovenste drie tanden van het blad net door het bovenoppervlak van het werkstuk breken tijdens het zagen. Dit zorgt ervoor dat het maximale aantal tanden tegelijkertijd materiaal verwijdert, wat optimale prestaties oplevert.

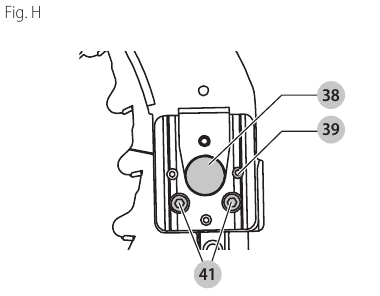

Beschermkap/spouwmes uitlijnen met blad (Fig. A, H)

1. Verwijder de keelplaat. ZieKeelplaat verwijderen.
2. Zet het blad op de volledige zaagdiepte en een verstekhoek van 0°.
3. Zoek de drie kleine stelschroeven naast de vergrendelingsas van de beschermkap . Deze schroeven worden gebruikt om de positie van de beschermkap aan te passen.
4. Leg een rechte rand op de tafel tegen twee bladpunten. Het spouwmes mag de rechte rand niet raken. Draai indien nodig de twee grotere borgschroeven los.
5. Stel de kleine stelschroeven af om het spouwmes te verplaatsen volgens de positie die in stap 4 is aangegeven. Leg de rechte rand op de andere kant van het blad en herhaal de afstellingen indien nodig.
6. Draai de twee grotere borgschroeven lichtjes vast.
7. Plaats een vierkant plat tegen het spouwmes om te controleren of het spouwmes verticaal en in lijn is met het blad.
8. Gebruik indien nodig de stelschroeven om het spouwmes verticaal met het vierkant te brengen.
9. Herhaal de stappen 4 en 5 om de positie van het spouwmes te controleren.
10. Draai de twee grotere borgschroeven volledig vast.
11. Plaats de keelplaat terug en vergrendel deze.

Parallelle afstelling (Fig. A, I, J, O)

Een verkeerd uitgelijnde geleider, niet parallel aan het blad, verhoogt het risico op terugslag!
Voor optimale prestaties moet het blad parallel zijn aan de parallelgeleider. Deze afstelling is in de fabriek uitgevoerd. Om opnieuw af te stellen:

Positie 1 Geleider uitlijnen

1. Installeer de geleider in positie 1 en ontgrendel de railvergrendelingshendel . Zoek beide lokaliseerpennen die de geleider op de voorste en achterste rails ondersteunen.
2. Draai de schroef van de achterste lokaliseerpen los en pas de uitlijning van de geleider in de groef aan totdat de voorkant van de geleider parallel loopt aan het blad. Zorg ervoor dat u meet vanaf de voorkant van de geleider tot de voor- en achterkant van het blad om de uitlijning te garanderen.
3. Draai de lokaliseerschroef vast en herhaal dit aan de linkerkant van het blad.
4. Controleer de afstelling van de parallelaanslagschaalaanwijzer (Fig. J).

Positie 2 Geleider uitlijnen

1. Om de geleiderlokaliseerpennen in positie 2 uit te lijnen , moet u ervoor zorgen dat de pennen in positie 1 zijn uitgelijnd, zie Positie 1 Geleider uitlijnen.
2. Draai de pennen in positie 2 los en lijn vervolgens de pennen uit met behulp van de bladmoersleutelgaten als geleiding voor de positionering (Fig. O).
3. Draai de lokaliseerpennen (voor en achter) vast.

De parallelaanslagschaal afstellen (Fig. A, J)

1. Ontgrendel de railvergrendelingshendel .
2. Zet het blad op 0° verstek en verplaats de geleider naar binnen totdat deze het blad raakt.
3. Vergrendel de railvergrendelingshendel.
4. Draai de schroeven van de parallelaanslagschaalaanwijzer los en stel de parallelaanslagschaalaanwijzer in op nul (0). Draai de schroeven van de parallelaanslagschaalaanwijzer weer vast. De gele parallelaanslagschaal (boven) geeft alleen correct weer wanneer de geleider aan de rechterkant van het blad is gemonteerd en in positie 1 staat (voor zagen van nul tot 62 cm), niet in de zaagpositie van 82,5 cm. De witte schaal (onder) geeft alleen correct weer wanneer de geleider aan de rechterkant van het blad is gemonteerd en in positie 2 staat (voor zagen van 20,3 cm tot 82,5 cm).
   De parallelaanslagschaal geeft alleen correct weer wanneer de geleider rechts van het blad is gemonteerd.

Railvergrendeling afstellen (Fig. A, K)
De railvergrendeling is in de fabriek ingesteld. Als u deze opnieuw moet afstellen, gaat u als volgt te werk:

1. Vergrendel de railvergrendelingshendel .
2. Draai aan de onderkant van de zaag de borgmoer los.
3. Draai de zeskantstang vast totdat de veer op het vergrendelingssysteem is samengedrukt, waardoor de gewenste spanning op de railvergrendelingshendel ontstaat. Draai de borgmoer weer vast tegen de zeskantstang.
4. Draai de zaag om en controleer of de geleider niet beweegt wanneer de vergrendelingshendel is ingeschakeld. Als de geleider nog steeds los zit, draai de veer dan verder aan.

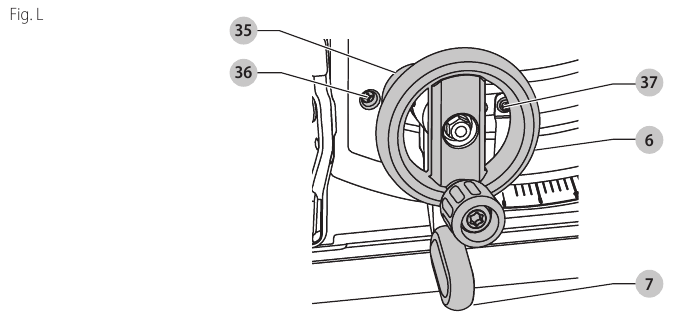

Verstekstop en aanwijzer afstellen (Fig. L)

1. Verhoog het blad volledig door het bladhoogteverstelwiel met de klok mee te draaien totdat het stopt.
2. Ontgrendel de verstekvergrendelingshendel door deze omhoog en naar rechts te duwen. Draai de verstekstopschroef los.
3. Plaats een vierkant plat tegen het tafelblad en tegen het blad tussen de tanden. Zorg ervoor dat de verstekvergrendelingshendel in de ontgrendelde of omhoogstaande positie staat.
4. Gebruik de verstekvergrendelingshendel om de verstekhoek aan te passen totdat het blad plat tegen het vierkant ligt.
5. Draai de verstekvergrendelingshendel vast door deze omlaag te duwen.
6. Draai de verstekstopnok totdat deze stevig contact maakt met het lagerblok. Draai de verstekstopschroef vast.
7. Controleer de verstekhoekschaal. Als de aanwijzer niet 0° aangeeft, draai dan de aanwijzerschroef los en verplaats de aanwijzer zodat deze correct aangeeft. Draai de aanwijzerschroef weer vast.
8. Herhaal dit bij 45°, maar stel de aanwijzer NIET af.

Verstekgeleider afstellen (Fig. A)
Om de verstekgeleider af te stellen, draait u de knop los, stelt u de gewenste hoek in en draait u de knop vast.

Lichaams- en handpositie
De juiste positionering van uw lichaam en handen tijdens het bedienen van de tafelzaag maakt het zagen gemakkelijker, nauwkeuriger en veiliger.

• Plaats uw handen nooit in de buurt van het zaaggebied.
• Plaats uw handen niet dichter dan 150 mm van het blad.
• Kruis uw handen NIET.
• Houd beide voeten stevig op de grond en bewaar een goede balans.

WERKING

Gebruiksaanwijzing

Neem altijd de veiligheidsinstructies en toepasselijke voorschriften in acht.

Om het risico op ernstig persoonlijk letsel te verminderen, moet u het gereedschap uitschakelen en de stekker uit het stopcontact halen voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.
Om de gevolgen van verhoogde trillingen te verminderen, moet u ervoor zorgen dat de omgeving niet te koud is, de machine en het accessoire goed worden onderhouden en de grootte van het werkstuk geschikt is voor deze machine.

• Zorg ervoor dat de machine zo is geplaatst dat deze voldoet aan de ergonomische eisen met betrekking tot de tafelhoogte en stabiliteit. De locatie van de machine moet zo worden gekozen dat de operator een goed overzicht heeft en voldoende vrije ruimte rondom de machine heeft om het werkstuk zonder beperkingen te kunnen hanteren.
• Installeer het juiste zaagblad. Gebruik GEEN overmatig versleten bladen. Het maximale toerental van het gereedschap mag niet hoger zijn dan dat van het zaagblad.
• Probeer GEEN extreem kleine stukken te zagen.
• Laat het blad vrij zagen. Forceer het blad NIET.
• Laat de motor op volle snelheid komen voordat u gaat zagen.
• Zorg ervoor dat alle vergrendelknoppen en klemgrepen goed vast zitten.
• Plaats nooit een hand in het zaagbladgebied wanneer de zaag is aangesloten op de elektrische stroombron.
• Gebruik uw zaag nooit voor vrijehandse zaagsneden!
• Zaag GEEN kromgetrokken, gebogen of komvormige werkstukken. Er moet minstens één rechte, gladde kant zijn die tegen de parallelgeleider of verstekgeleider kan worden geplaatst.
• Ondersteun lange werkstukken altijd om terugslag te voorkomen.
• Verwijder GEEN afgesneden stukken uit het zaagbladgebied terwijl het zaagblad draait.

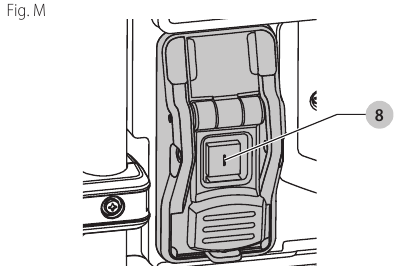

In- en uitschakelen (Fig. M)
De aan/uit-schakelaar van uw zaagtafel biedt meerdere voordelen:

• Nulspanningsbeveiliging: als de stroom om welke reden dan ook wordt uitgeschakeld, moet de schakelaar bewust opnieuw worden geactiveerd.
• Om de machine in te schakelen, drukt u op de groene startknop.
• Om de machine uit te schakelen, drukt u op de rode stopknop.

Instructies voor de vergrendelingsfunctie
Een afdekking boven de schakelaar kan worden neergeklapt om een hangslot in te steken om de zaag uit te schakelen. Een hangslot met een maximale diameter van 6,35 mm en een minimale opening van 76,2 mm wordt aanbevolen.

Bediening van de parallelgeleider (Fig. N–P)
Railvergrendelingshendel
De railvergrendelingshendel vergrendelt de geleider op zijn plaats en voorkomt beweging tijdens het zagen. Om de railhendel te vergrendelen, drukt u deze omlaag en naar de achterkant van de zaag. Om te ontgrendelen, trekt u deze omhoog en naar de voorkant van de zaag.
OPMERKING: Vergrendel bij het zagen altijd de railvergrendelingshendel.

Werkstukondersteuningsverlenging / Smalle parallelgeleider
Uw tafelzaag is uitgerust met een werkstukondersteuningsverlenging om werkstukken te ondersteunen die buiten de zaagtafel uitsteken.
Om de smalle parallelgeleider in de werkstukondersteuningspositie te gebruiken, draait u deze vanuit de opgeborgen positie zoals weergegeven in Fig. O en schuift u de pennen in de onderste sleuven aan beide uiteinden van de geleider.
Om de smalle parallelgeleider in de smalle zaagpositie te gebruiken, klikt u de pennen in de bovenste sleuven aan beide uiteinden van de geleider. Deze functie biedt 51 mm extra ruimte voor het zaagblad. Zie Fig. P.
OPMERKING: Trek de werkstukondersteuningsverlenging in of pas deze aan de smalle zaagpositie aan wanneer u boven de tafel werkt.
OPMERKING: Trek bij gebruik van de smalle parallelgeleider 51 mm af van de aangegeven zaagschaalwaarde.

Fijnafstelknop
Met de fijnafstelknop kunnen kleinere aanpassingen worden gemaakt bij het instellen van de geleider. Zorg er voor het afstellen voor dat de railvergrendelingshendel zich in de bovenste of ontgrendelde positie bevindt.

Zaagschaalwijzer
De zaagschaalwijzer moet worden afgesteld voor een goede werking van de parallelgeleider als de gebruiker wisselt tussen dikke en dunne zaagbladen. De zaagschaalwijzer geeft alleen de juiste waarde aan wanneer de geleider in positie 1 of 2 aan de rechterkant van het zaagblad is geïnstalleerd. Trek bij gebruik van de smalle parallelgeleider voor smal zagen (niet in de werkstukondersteuningspositie) 51 mm af van de aangegeven zaagschaalwaarde. Zie De zaagschaal afstellen onder Afstellingen.

BASISZAAGSNEDEN

Volledig doorsnijdende bewerkingen

Gebruik de bladbeschermingsconstructie voor alle volledig doorsnijdende bewerkingen.

Zagen in de lengterichting (Fig. A, B, Q, R)

Scherpe randen.

1. Zet het zaagblad op 0°.
2. Plaats de parallelgeleider en vergrendel de parallelgeleidervergrendeling (Fig. A).
3. Verhoog het zaagblad tot het ongeveer 3 mm hoger is dan de bovenkant van het werkstuk. Pas indien nodig de hoogte van de bovenste bladbescherming aan.
4. Pas de positie van de geleider aan en vergrendel de railvergrendelingshendel , zie Werking van de parallelgeleider.
5. Houd het werkstuk plat op de tafel en tegen de geleider. Houd het werkstuk uit de buurt van het zaagblad.
6. Houd beide handen uit de buurt van het pad van het zaagblad (Fig. Q).

7. Schakel de machine in en laat het zaagblad op volle snelheid komen.
8. Voer het werkstuk langzaam onder de bescherming door en houd het stevig tegen de parallelgeleider gedrukt. Laat de tanden snijden en forceer het werkstuk NIET door het zaagblad. De zaagbladsnelheid moet constant worden gehouden.

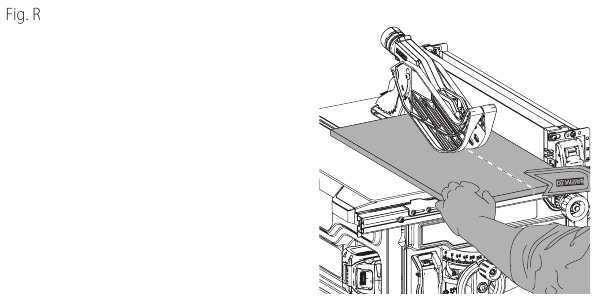

9. Gebruik altijd een duwstok bij het werken dicht bij het zaagblad (Fig. R).

10. Nadat u de zaagsnede hebt voltooid, schakelt u de machine uit, laat u het zaagblad stoppen en verwijdert u het werkstuk.

• Duw of houd nooit de "vrije" of afgesneden kant van het werkstuk vast.
• Zaag GEEN buitengewoon kleine werkstukken.
• Gebruik altijd een duwstok bij het zagen van kleine werkstukken in de lengterichting.

Afschuiningen (Fig. A)

1. Om de vereiste afschuininghoek in te stellen, draait u de afschuiningvergrendelingshendel door deze omhoog en naar rechts te duwen.
2. Om de gewenste hoek in te stellen, draait u de hendel door deze omlaag en naar links te duwen om hem op zijn plaats te vergrendelen.
3. Ga te werk zoals bij het zagen in de lengterichting.

Dwars zagen en schuin dwars zagen (Fig. Q)

1. Verwijder de parallelgeleider en plaats de verstekmeter in de gewenste sleuf.
2. Vergrendel de verstekmeter op 0°.
3. Ga te werk zoals bij het zagen in de lengterichting.

Versteksneden (Fig. A)

1. Zet de verstekmeter op de vereiste hoek.
   LET OP: Houd het werkstuk altijd stevig tegen de voorkant van de verstekmeter.
2. Ga te werk zoals bij het zagen in de lengterichting.

Samengesteld verstek
Deze zaagsnede is een combinatie van een verstek- en een afschuinzaagsnede. Stel de afschuining in op de vereiste hoek en ga te werk zoals bij een dwarsgezaagde versteksnede.

Ondersteuning voor lange stukken

• Ondersteun lange stukken altijd.
• Ondersteun lange werkstukken met behulp van handige middelen zoals zaagbokken of soortgelijke apparaten om te voorkomen dat de uiteinden naar beneden vallen.

Niet-doorsnijdend
(Groeven en sponningen)

Verwijder de bladbeschermingsconstructie en plaats het niet-doorsnijdende spouwmes voor niet-doorsnijdende bewerkingen. Gebruik veerplanken voor alle niet-doorsnijdende bewerkingen waarbij de bladbeschermingsconstructie, de anti-terugslagconstructie en het spouwmes niet kunnen worden gebruikt.
De instructies in de paragrafen Zagen in de lengterichting, Dwars zagen, Schuin dwars zagen, Verstek zagen en Samengesteld verstek zagen zijn voor zaagsneden die door de volledige dikte van het materiaal worden gemaakt. De zaag kan ook niet-doorsnijdende zaagsneden uitvoeren om groeven of sponningen in het materiaal te vormen.

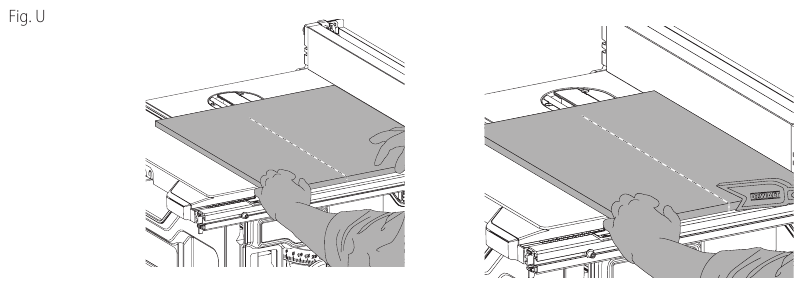

Niet-doorsnijdend zagen in de lengterichting (Fig. A, D, U)

Een parallelgeleider moet ALTIJD worden gebruikt voor het zagen in de lengterichting om verlies van controle en persoonlijk letsel te voorkomen. Voer NOOIT een zaagbewerking in de lengterichting uit uit de vrije hand. Vergrendel de geleider ALTIJD aan de rail.

Plaats de geleider bij het schuin zagen in de lengterichting en waar mogelijk aan de kant van het zaagblad, zodat het zaagblad van de geleider en de handen af is gekanteld.

Houd de handen uit de buurt van het zaagblad. Bij niet-doorsnijdend zagen is het zaagblad niet altijd zichtbaar tijdens het zagen, dus extra voorzichtigheid is geboden om ervoor te zorgen dat de handen uit de buurt van het zaagblad zijn.

1. Verwijder de bladbeschermingsconstructie en plaats het niet-doorsnijdende spouwmes (Fig. D). Zie: Het monteren van de bladbeschermingsconstructie/het spouwmes.
2. Vergrendel de parallelgeleider door de railvergrendelingshendel omlaag te drukken. Verwijder de verstekmeter.
3. Verhoog het zaagblad tot de gewenste zaagdiepte.
4. Houd het werkstuk plat op de tafel en tegen de geleider. Houd het werkstuk ongeveer 25,4 mm uit de buurt van het zaagblad.

   Het werkstuk moet een rechte rand tegen de geleider hebben en mag niet krom, verdraaid of gebogen zijn. Houd beide handen uit de buurt van het zaagblad en uit de buurt van het pad van het zaagblad. Zie de juiste handpositie in Fig. U.
5. Zet de zaag aan en laat het zaagblad op snelheid komen. Beide handen kunnen worden gebruikt bij het starten van de zaagsnede. Wanneer er nog ongeveer 305 mm te zagen is, gebruik dan slechts één hand, met uw duim die het materiaal duwt, uw wijs- en middelvinger die het materiaal naar beneden houden en uw andere vingers die over de geleider zijn gehaakt. Houd uw duim altijd langs uw eerste twee vingers en in de buurt van de geleider.
6. Houd het werkstuk tegen de tafel en de geleider en voer het werkstuk langzaam achterwaarts helemaal door het zaagblad. Blijf het werkstuk duwen totdat het vrij is van de bladbeschermingsconstructie en het van de achterkant van de tafel valt. Overbelast de motor NIET.
7. Probeer nooit het werkstuk terug te trekken terwijl het zaagblad draait. Zet de schakelaar uit, laat het zaagblad stoppen en schuif het werkstuk eruit.
8. Gebruik altijd een werkstukondersteuning bij het zagen van een lang stuk materiaal of een paneel. Een zaagbok, rollen of een uitvoerconstructie biedt voldoende ondersteuning voor dit doel. De werkstukondersteuning moet op dezelfde hoogte of iets lager zijn dan de zaagtafel.

Niet-doorsnijdend zagen in de lengterichting van kleine stukken (Fig. A)
Het is onveilig om kleine stukken in de lengterichting te zagen. Het is niet veilig om uw handen dicht bij het zaagblad te plaatsen. Zaag in plaats daarvan een groter stuk om het gewenste stuk te verkrijgen. Wanneer een kleine breedte moet worden gezaagd en de hand niet veilig tussen het zaagblad en de parallelgeleider kan worden geplaatst, gebruik dan een of meer duwstokken. Een duwstok is bij deze zaag inbegrepen en is bevestigd aan de parallelgeleider. Gebruik de duwstok(ken) om het werkstuk tegen de tafel en de geleider te houden en duw het werkstuk volledig voorbij het zaagblad.

Niet-doorlopend afschuinen (Fig. V)
Deze bewerking is hetzelfde als niet-doorlopend schulpen, behalve dat de afschuiningshoek is ingesteld op een andere hoek dan nul graden. Raadpleeg Fig. V voor de juiste handpositie.

Controleer altijd of het spouwmes goed is uitgelijnd en of er voldoende ruimte is tussen het spouwmes en het zaagblad voordat u de stekker in het stopcontact steekt of de zaag gebruikt. Controleer de uitlijning na elke verandering van de afschuiningshoek.

Niet-doorlopend afkorten (Fig. W)

Gebruik NOOIT de parallelgeleider in combinatie met de verstekgeleider.

Om het risico op letsel te verminderen, mag u de geleider NOOIT gebruiken als geleiding of lengteaanslag bij het afkorten.

Wanneer u een blok gebruikt als afkortmaat, moet het blok minstens 19 mm dik zijn en is het erg belangrijk dat de achterkant van het blok zo is geplaatst dat het werkstuk vrij is van het blok voordat het het blad ingaat om contact met het blad te voorkomen, wat kan leiden tot een weggeslingerd werkstuk en mogelijk letsel.

1. Verwijder de parallelgeleider en plaats de verstekgeleider in de gewenste sleuf.
2. Stel de bladhoogte in op de gewenste zaagdiepte.
3. Houd het werkstuk stevig tegen de verstekgeleider met het pad van het blad in lijn met de gewenste zaaglocatie. Houd het werkstuk ongeveer 2,5 cm voor het blad. HOUD BEIDE HANDEN WEG VAN HET BLAD EN HET PAD VAN HET BLAD (Fig. W).
4. Start de zaagmotor en laat het blad op snelheid komen.
5. Terwijl u beide handen gebruikt om het werkstuk tegen het vlak van de verstekgeleider te houden en het werkstuk plat tegen de tafel te houden, duwt u het werkstuk langzaam door het blad.
6. Probeer nooit het werkstuk te trekken terwijl het blad draait. Schakel de schakelaar uit, laat het blad tot stilstand komen en schuif het werkstuk er voorzichtig uit.

Niet-doorlopend schuin afkorten
Deze bewerking is hetzelfde als afkorten, behalve dat de afschuiningshoek is ingesteld op een andere hoek dan 0°.

Controleer altijd of het spouwmes goed is uitgelijnd en of er voldoende ruimte is tussen het spouwmes en het zaagblad voordat u de stekker in het stopcontact steekt of de zaag gebruikt. Controleer de uitlijning na elke verandering van de afschuiningshoek.

Niet-doorlopend verstek zagen (Fig. W)
Deze bewerking is hetzelfde als afkorten, behalve dat de verstekgeleider is vergrendeld in een andere hoek dan 0°. Houd het werkstuk STEVIG tegen de verstekgeleider en voer het werkstuk langzaam in het blad (om te voorkomen dat het werkstuk beweegt).

Niet-doorlopende verstekgeleiderbediening
Om uw verstekgeleider in te stellen:

1. Maak de vergrendelknop van de verstekgeleider los.
2. Verplaats de verstekgeleider naar de gewenste hoek.
3. Draai de vergrendelknop van de verstekgeleider vast.

Niet-doorlopende samengestelde verstekzaagsnede
Dit is een combinatie van niet-doorlopend schuin afkorten en niet-doorlopend verstek zagen. Volg de instructies voor zowel niet-doorlopend schuin afkorten als niet-doorlopend verstek zagen.

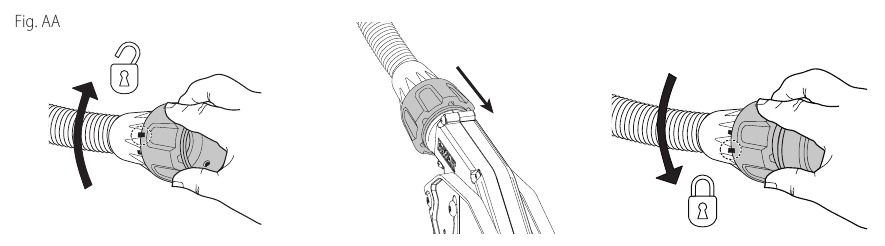

Stofafzuiging (Fig. A, AA)
De machine is voorzien van een stofafvoerpoort aan de achterkant van de machine, geschikt voor gebruik met stofafzuigingsapparatuur met een aansluiting van 57/65 mm. De machine wordt geleverd met een verloopstuk voor het gebruik van stofafzuigingsaansluitingen met een diameter van 34-40 mm.
De machine wordt geleverd met een verloopstuk voor gebruik met het DEWALT AirLock-systeem (DWV9000-XJ).
De bladbeschermingsset heeft ook een stofafvoerpoort voor aansluitingen van 35 mm of directe bevestiging aan de DEWALT AirLock (DWV9000-XJ).
Stof van materialen zoals loodhoudende coatings en sommige houtsoorten kan schadelijk zijn voor de gezondheid. Het inademen van het stof kan allergische reacties veroorzaken en/of leiden tot luchtweginfecties bij de gebruiker of omstanders.
Bepaald stof, zoals eiken- of beukenhoutstof, wordt als kankerverwekkend beschouwd, vooral in combinatie met houtbehandelingsadditieven.
Neem de relevante voorschriften in uw land in acht voor de te bewerken materialen.
De stofzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik bij het opzuigen van droog stof dat bijzonder schadelijk is voor de gezondheid of kankerverwekkend is, een stofzuiger van stofklasse M.
De bladbeschermingsset heeft ook een stofafvoerpoort voor 35 mm aansluitingen (stofzuiger klasse M).

• Sluit tijdens alle bewerkingen een stofafzuigingsapparaat aan dat is ontworpen in overeenstemming met de relevante voorschriften met betrekking tot stofemissie.
• Zorg ervoor dat de gebruikte stofafzuigslang geschikt is voor de toepassing en het materiaal dat wordt gezaagd. Zorg voor een goed slangbeheer.
• Houd er rekening mee dat kunstmatige materialen zoals spaanplaat of MDF tijdens het zagen meer stofdeeltjes produceren dan natuurlijk hout.

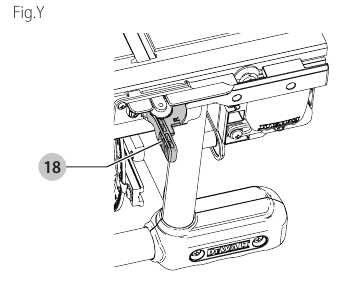

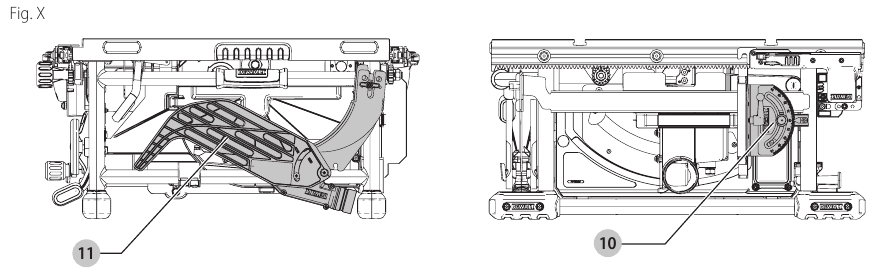

Opslag (Fig. B, X–Z)
Berg de machine op een veilige manier op wanneer deze niet wordt gebruikt. De opslaglocatie moet droog en afsluitbaar zijn. Dit voorkomt schade aan de machine tijdens de opslag en voorkomt dat de machine wordt bediend door ongetrainde personen.

1. Bevestig de duwstok aan de geleider.
2. Verwijder de bladbeschermingsset. ZieOm de bladbeschermingsset te verwijderen. Schuif de bladbeschermingsset in de houder zoals afgebeeld en draai vervolgens de vergrendelknop 1/4 om hem vast te zetten. Raadpleeg Fig. X.

3. Schuif de bladmoersleutels in de zak totdat de gele knop is uitgelijnd met het gat om ze vast te zetten, zie Fig. B.
4. Steek de geleidestang van de verstekgeleider in de zak totdat deze de bodem raakt.

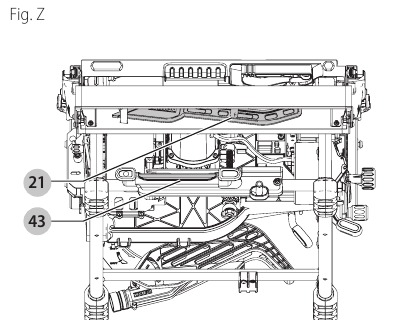

5. Wikkel het snoer op deze locatie . Raadpleeg Fig. Z.

6. Om de geleider op te bergen, klikt u de werkstukondersteuning in de opbergstand. Verwijder de geleider van de rails. Bevestig de geleider omgekeerd opnieuw aan de linkerkant van de zaag, zie Fig. Y. Haak de lokaliseersleuven NIET vast aan de lokaliseerschroeven van de geleider aan de linkerkant. Deze schroeven worden uitgelijnd met de uitsparingszak op de geleider zoals afgebeeld. Sluit de vergrendelingen van de parallelgeleider om vast te zetten.

7. Het niet-doorlopende spouwmes kan in de zaag worden geïnstalleerd (werkstand) of samen met de bladbeschermingsset worden opgeborgen. Raadpleeg Fig. B.

Transport (Fig. A, B)
Voordat u gaat transporteren, moet het volgende worden gedaan:

• Wikkel het snoer op
• Draai het hoogteverstelwiel van het blad tegen de klok in totdat de tanden van het zaagblad zich onder de zaagtafel bevinden. Vergrendel de afschuinvergrendelingshendel .
• Schuif de geleiderails volledig naar binnen en zet deze vast met de railvergrendelingshendel .
• Draag de machine altijd met behulp van de daarvoor bestemde handgrepen , zie Fig. A en B.

Transporteer de machine altijd met de bovenste mesbescherming gemonteerd.

ONDERHOUD

Uw DeWALT-gereedschap is ontworpen om gedurende een lange periode te werken met een minimum aan onderhoud. Een continue, bevredigende werking is afhankelijk van een goed onderhoud en regelmatige reiniging van het gereedschap.

Om het risico op ernstig letsel te verminderen, schakelt u het gereedschap uit en koppelt u het los van de stroombron voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

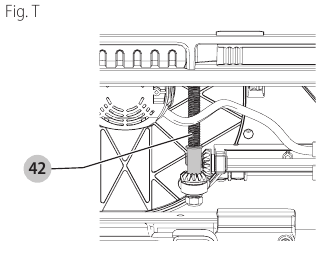

Smering (Fig. T)
De motor en lagers hebben geen extra smering nodig. Als het moeilijk wordt om het blad te verhogen en te verlagen, reinigt en smeert u de hoogteverstelschroeven:

1. Haal de stekker van de zaag uit het stopcontact.
2. Leg de zaag op zijn kant.
3. Reinig en smeer de schroefdraden van de hoogteverstelling aan de onderkant van deze zaag, zoals weergegeven in Fig. T. Gebruik universeel vet.

Reiniging (Fig. A, S)

Elektrische schok en mechanisch gevaar.
Koppel het elektrische apparaat los van de stroombron voordat u het reinigt.

Om een veilige en efficiënte werking te garanderen, dient u het elektrische apparaat en de ventilatiesleuven altijd schoon te houden.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof. Ventilatiesleuven kunnen worden gereinigd met een droge, zachte, niet-metalen borstel en/of een geschikte stofzuiger. Gebruik GEEN water of reinigingsmiddelen. Draag een goedgekeurde oogbescherming en een goedgekeurd stofmasker.

Om het risico op letsel te verminderen, reinigt u het tafelblad regelmatig.

Om het risico op letsel te verminderen, reinigt u regelmatig het stofopvangsysteem.

1. Koppel de machine los van de stroomtoevoer en draai de zaag vervolgens op zijn kant, zodat het onderste open gedeelte van de eenheid toegankelijk is.

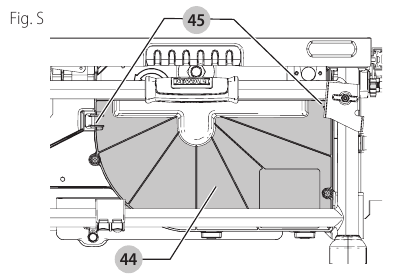

2. Open de stofdeur die wordt weergegeven in Fig. S door de twee schroeven los te draaien en vervolgens op de zijklemmen naar elkaar toe te drukken. Verwijder het overtollige stof en zet het weer vast door de zijklemmen volledig op hun plaats te duwen en vervolgens de borgschroeven vast te draaien.

Om het risico op ernstig persoonlijk letsel te verminderen, mag u de zaag NIET gebruiken zonder de stofdeur opnieuw te bevestigen. Als er werkstukfragmenten vast komen te zitten tussen het zaagblad en de beschermkappen, koppelt u de machine los van de stroomtoevoer en volgt u de instructies in het gedeelte Het zaagblad monteren. Verwijder de vastgelopen onderdelen en monteer het zaagblad opnieuw.
De bladbeschermingsconstructie en de keelplaat moeten op hun plaats worden geplaatst voordat de zaag wordt gebruikt.
Controleer voor gebruik zorgvuldig de bovenste en onderste bladbeschermers en de stofafzuigslang om vast te stellen of deze correct werken. Zorg ervoor dat spanen, stof of werkstukdeeltjes niet tot verstopping van een van de functies kunnen leiden.

Optionele accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt. Raadpleeg uw dealer voor meer informatie over de juiste accessoires.
Vervang de bladbeschermer wanneer deze versleten is. Neem contact op met uw plaatselijke DeWALT-servicecentrum voor meer informatie over een vervangende bladbeschermer.

ZAAIBLADEN: GEBRUIK ALTIJD geluidsarme zaagbladen van 250 mm met asgaten van 30 mm. Het toerental van het blad moet minstens 5000 RPM zijn. Gebruik nooit een blad met een kleinere diameter. Het zal niet goed worden beschermd.

Raadpleeg uw dealer voor meer informatie over de juiste accessoires.

• DWE74911 Roltafelzaagstandaard
• DWE74912 Schaar Been Standaard

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt DWE7492 Handleiding

Beschikbare talen
