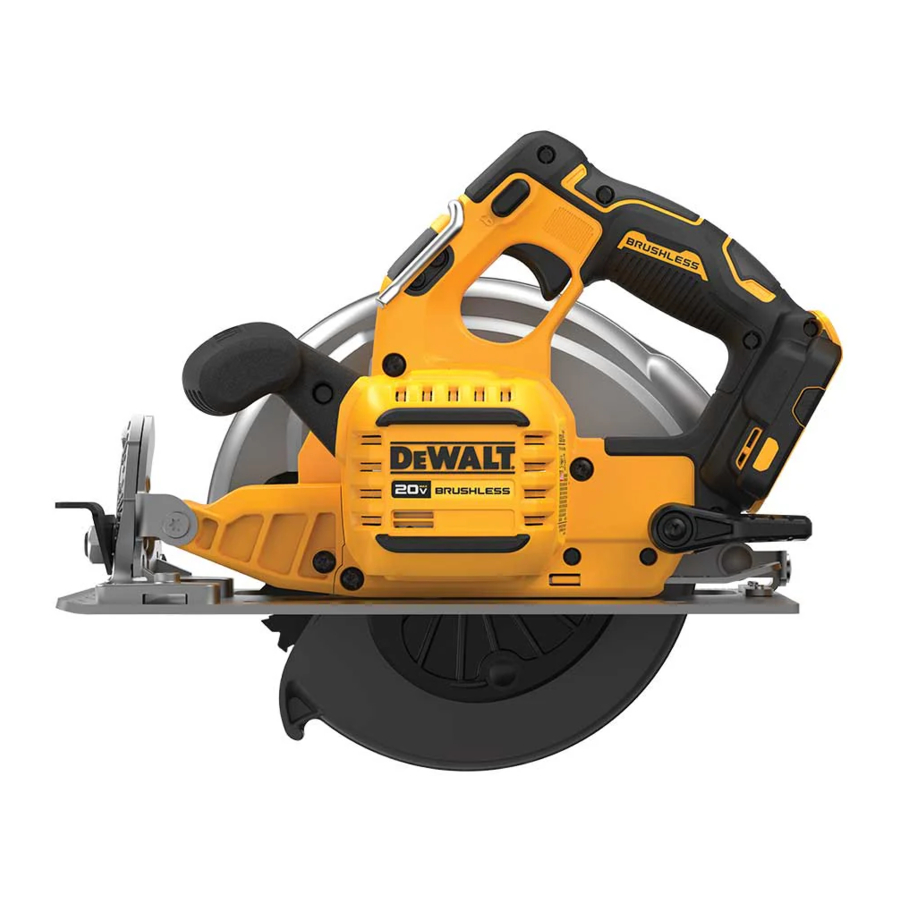

DeWalt DCS573, DCS573B, DCS573T1 - Handcirkelzaag Handleiding

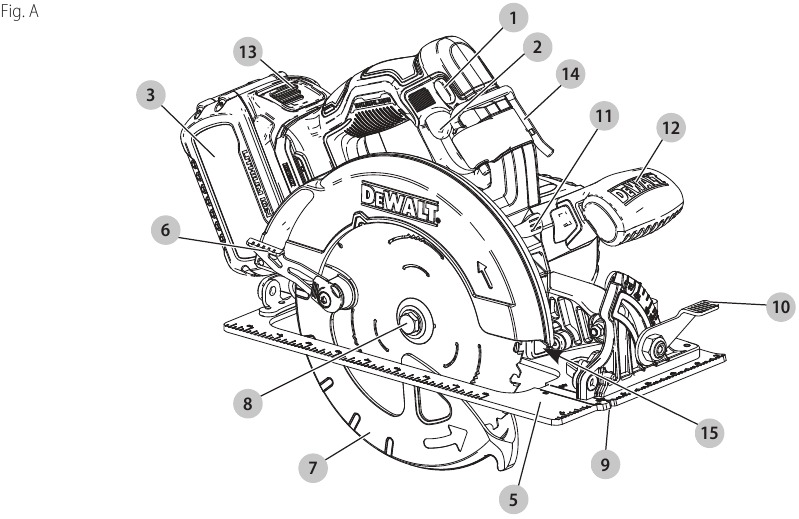

Overzicht

1. Vergrendelknop van de trekschakelaar
2. Trekschakelaar
3. Accupack
4. Diepte-instelhendel (Fig. E)
5. Schoen
6. Terugtrekhendel onderste zaagbladbeschermer
7. Onderste zaagbladbeschermer
8. Zaagbladklem schroef
9. Kerf indicator
10. Afschuiningsinstelhendel
11. Zaagbladvergrendelknop
12. Hulphandgreep
13. Accu-ontgrendelknop
14. Hanghaak
15. Werklicht

Definities: Veiligheidswaarschuwingssymbolen en -woorden

Deze handleiding gebruikt de volgende veiligheidswaarschuwingssymbolen en -woorden om u te waarschuwen voor gevaarlijke situaties en uw risico op persoonlijk letsel of schade aan eigendommen.

Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
(Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.
LET OP: Geeft een praktijk aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot schade aan eigendommen.

Beoogd gebruik

Deze heavy-duty cirkelzagen zijn ontworpen voor professionele houtzaagtoepassingen. Zaag geen metaal, plastic, beton, metselwerk of vezelcementmaterialen. GEBRUIK GEEN watertoevoeraccessoires met deze zaag. GEBRUIK GEEN schuurwielen of -bladen. GEBRUIK NIET in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen. Deze heavy-duty zagen zijn professioneel elektrisch gereedschap. LAAT kinderen NIET in contact komen met het gereedschap. Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (met snoer) elektrisch gereedschap of door een batterij aangedreven (snoerloos) elektrisch gereedschap.

1. Veiligheid van de werkomgeving
   1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap komt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat de vertrouwdheid die u hebt opgedaan door frequent gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een achteloze handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of verwijder het batterijpakket, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij schade repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
   7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties onmogelijk.
5. Gebruik en onderhoud van batterijgereedschap
   1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
   3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
   4. Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
   6. Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.
6. Onderhoud
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
   2. Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidsinstructies voor alle zagen

Snijprocedures

1.
   Houd uw handen uit de buurt van het snijgebied en het zaagblad. Houd uw tweede hand op de extra handgreep of de motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden geraakt.
2. Reik niet onder het werkstuk. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
3. Pas de snijdiepte aan de dikte van het werkstuk aan. Er mag minder dan een volledige tand van de zaagbladvertanding onder het werkstuk zichtbaar zijn.
4. Houd het werkstuk nooit in uw handen of over uw been tijdens het zagen. Zet het werkstuk vast op een stabiel platform. Het is belangrijk om het werkstuk goed te ondersteunen om blootstelling van het lichaam, het vastklemmen van het zaagblad of verlies van controle te minimaliseren.
5. Houd het elektrisch gereedschap vast aan geïsoleerde grijpoppervlakken, wanneer u een bewerking uitvoert waarbij het snijgereedschap in contact kan komen met verborgen bedrading. Contact met een "stroomvoerende" draad maakt ook blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" en kan de gebruiker een elektrische schok geven.
6. Gebruik bij het schulpen altijd een spouwmes of rechte geleider. Dit verbetert de nauwkeurigheid van de zaagsnede en verkleint de kans op het vastklemmen van het zaagblad.
7. Gebruik altijd zaagbladen met de juiste grootte en vorm (diamant versus rond) van de asgaten. Zaagbladen die niet overeenkomen met de bevestigingsonderdelen van de zaag, lopen niet gecentreerd, waardoor controleverlies ontstaat.
8. Gebruik nooit beschadigde of onjuiste zaagbladringen of bouten. De zaagbladringen en bouten zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veiligheid tijdens het gebruik.

Verdere veiligheidsinstructies voor alle zagen

Oorzaken en preventie van terugslag door de gebruiker:

• Terugslag is een plotselinge reactie op een bekneld, vastgezet of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk naar de gebruiker wordt getild;
• Wanneer het zaagblad bekneld of strak vastgezet is door de kerf die naar beneden sluit, slaat het zaagblad vast en drijft de motorreactie de eenheid snel terug naar de gebruiker;
• Als het zaagblad in de zaagsnede verdraaid of verkeerd uitgelijnd raakt, kunnen de tanden aan de achterrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de kerf klimt en terug naar de gebruiker springt.

Terugslag is het gevolg van verkeerd gebruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder beschreven:

1. Houd de zaag stevig met beide handen vast en plaats uw armen zo dat ze de terugslagkrachten weerstaan. Plaats uw lichaam aan weerszijden van het zaagblad, maar niet in lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag achteruit springt, maar terugslagkrachten kunnen door de gebruiker worden gecontroleerd als de juiste voorzorgsmaatregelen worden genomen.
2. Wanneer het zaagblad vastloopt, of wanneer u om welke reden dan ook een zaagsnede onderbreekt, laat u de trekker los en houdt u de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag achteruit te trekken terwijl het zaagblad in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastklemmen van het zaagblad te elimineren.
3. Wanneer u een zaag opnieuw start in het werkstuk, centreert u het zaagblad in de kerf en controleert u of de zaagtanden niet in het materiaal grijpen. Als het zaagblad vastloopt, kan het uit het werkstuk omhoog lopen of terugkaatsen wanneer de zaag opnieuw wordt gestart.
4. Ondersteun grote panelen om het risico van het vastklemmen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om onder hun eigen gewicht door te zakken. Steunen moeten aan beide zijden onder het paneel worden geplaatst, vlakbij de zaaglijn en vlakbij de rand van het paneel.
5. Gebruik geen botte of beschadigde zaagbladen. Ongeslepen of onjuist ingestelde zaagbladen produceren een smalle kerf, wat overmatige wrijving, het vastklemmen van het zaagblad en terugslag veroorzaakt.
6. De vergrendelingshendels voor het instellen van de zaagbladdiepte en de afschuining moeten vast en goed vastgezet zijn voordat u gaat zagen. Als de zaagbladinstelling tijdens het zagen verschuift, kan dit vastklemmen en terugslag veroorzaken.

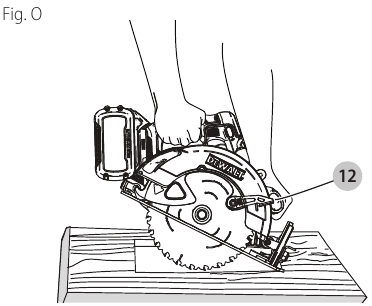

7. Wees extra voorzichtig bij het maken van een "invalzaagsnede" in bestaande muren of andere blinde gebieden. Het uitstekende zaagblad kan voorwerpen doorsnijden die terugslag kunnen veroorzaken.

Veiligheidsinstructies voor de functie van de onderste beschermkap

1. Controleer de onderste beschermkap voor elk gebruik op een goede sluiting. Gebruik de zaag niet als de onderste beschermkap niet vrij kan bewegen en onmiddellijk sluit. Klem de onderste beschermkap nooit vast of bind deze nooit in de open positie vast. Als de zaag per ongeluk valt, kan de onderste beschermkap verbogen raken. Til de onderste beschermkap op met de intrekhendel en zorg ervoor dat deze vrij kan bewegen en het zaagblad of een ander onderdeel niet raakt, in alle hoeken en diepten van de zaagsnede.
2. Controleer de werking van de veer van de onderste beschermkap. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De onderste beschermkap kan traag werken als gevolg van beschadigde onderdelen, kleverige afzettingen of een ophoping van vuil.
3. De onderste beschermkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden, zoals "invalzaagsneden" en "samengestelde zaagsneden". Til de onderste beschermkap op door de hendel in te trekken en zodra het zaagblad in het materiaal komt, moet de onderste beschermkap worden losgelaten. Voor alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
4. Neem altijd in acht dat de onderste beschermkap het zaagblad bedekt voordat u de zaag op een werkbank of vloer plaatst. Een onbeschermd, uitlopend zaagblad zorgt ervoor dat de zaag achteruit loopt en alles doorsnijdt wat zich in zijn pad bevindt. Houd rekening met de tijd die het kost voordat het zaagblad tot stilstand komt nadat de schakelaar is losgelaten.

Aanvullende veiligheidsinformatie

Wijzig nooit het elektrisch gereedschap of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

DRAAG ALTIJD een veiligheidsbril. Gewone brillen zijn GEEN veiligheidsbrillen. Gebruik ook een gezichts- of stofmasker als de snijbewerking stoffig is. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:

• ANSI Z87.1-oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19)-gehoorbescherming,
• NIOSH/OSHA/MSHA-ademhalingsbescherming.

Sommige soorten stof die ontstaan door machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevatten chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.

Uw risico op blootstelling aan deze stoffen is afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

• Draag beschermende kleding en was blootgestelde plekken met water en zeep. Als er stof in uw mond of ogen komt of op uw huid blijft liggen, kan dit de opname van schadelijke chemicaliën bevorderen. Richt de deeltjes weg van gezicht en lichaam.

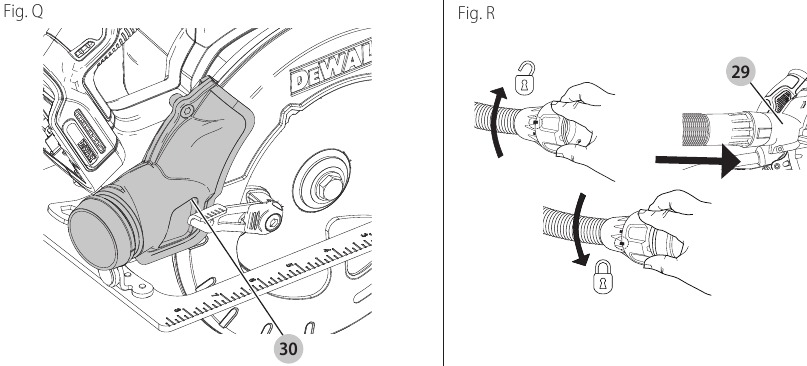

• Gebruik de juiste stofafzuigstofzuiger om het grootste deel van het statische en zwevende stof te verwijderen. Als statisch en zwevend stof niet wordt verwijderd, kan dit de werkomgeving vervuilen of een verhoogd gezondheidsrisico vormen voor de bediener en degenen in de directe omgeving.
• Gebruik klemmen of andere praktische manieren om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werkstuk met de hand of tegen het lichaam is instabiel en kan leiden tot verlies van controle en letsel.
• Luchtinlaten bedekken vaak bewegende delen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

Plaats het gereedschap, wanneer het niet in gebruik is, op zijn kant op een stabiele ondergrond waar het geen struikel- of valgevaar veroorzaakt. Sommige gereedschappen met grote accu's blijven rechtop staan op de accu, maar kunnen gemakkelijk worden omgestoten.
Het etiket op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

BPM		slagen per minuut
V		volt
min		minuten
⎓ or DC		gelijkstroom
.../min		per minuut
RPM		omwentelingen per minuut
A		ampère
Hz		hertz
W		watt
Wh		wattuur
no		onbelast toerental
n		nominaal toerental
		veiligheidswaarschuwingssymbool
	draag adembescherming
	draag oogbescherming
	Klasse II-constructie (dubbel geïsoleerd)
	draag gehoorbescherming
	lees alle documentatie
	vermijd staren naar licht
or AC	wisselstroom
Ah	ampère-uur

MONTAGE EN AFSTELLINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u afstellingen uitvoert of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

De batterij in en uit het gereedschap halen

OPMERKING: Zorg ervoor dat uw batterij volledig is opgeladen.

De batterij in het handvat van het gereedschap plaatsen

1. Lijn de batterij uit met de rails in het handvat van het gereedschap (Fig. B).
2. Schuif deze in het handvat totdat de batterij stevig in het gereedschap zit en zorg ervoor dat u de vergrendeling hoort vastklikken.

De batterij uit het gereedschap halen

1. Druk op de ontgrendelknop en trek de batterij stevig uit het handvat van het gereedschap.
2. Plaats de batterij in de oplader.

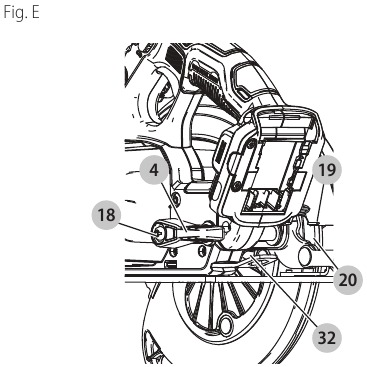

Bladen vervangen

Het blad installeren

(Fig. A, D, E)

1. Verwijder de batterij.
2. Gebruik de onderste beschermkap-terugtrekhendel om de onderste bladbeschermer terug te trekken en plaats het blad op de zaagas tegen de binnenste klemschijf , en zorg ervoor dat het blad in de juiste richting draait (de richting van de rotatiepijl op het zaagblad en de tanden moeten in dezelfde richting wijzen als de richting van de rotatiepijl op de zaag). Ga er niet van uit dat de bedrukking op het blad altijd naar u toe is gericht wanneer het correct is geïnstalleerd. Controleer bij het terugtrekken van de onderste bladbeschermer om het blad te installeren de staat en werking van de onderste bladbeschermer om er zeker van te zijn dat deze correct werkt. Zorg ervoor dat deze vrij beweegt en het blad of een ander onderdeel niet raakt, in alle hoeken en zaagdieptes.
3. Plaats de buitenste klemschijf op de zaagas met de afgeschuinde rand naar buiten gericht. Zorg ervoor dat de diameter van 30 mm aan de bladkant van de klem in het gat van 30 mm in het zaagblad past om te zorgen voor centrering van het blad.
4. Draai de bladklembout met de hand op de zaagas (de schroef heeft een rechtse schroefdraad en moet met de klok mee worden gedraaid om vast te draaien).
5. Druk de bladvergrendeling in terwijl u de zaagas draait met de bladsleutel , die zich onder het batterijcompartiment bevindt, totdat de bladvergrendeling ingrijpt en het blad niet meer draait.
6. Draai de bladklembout stevig vast met de bladsleutel.

LET OP: Schakel de bladvergrendeling nooit in terwijl de zaag draait, of om te proberen het gereedschap te stoppen. Zet de zaag nooit aan terwijl de bladvergrendeling is ingeschakeld. Dit kan ernstige schade aan uw zaag veroorzaken.

Het blad vervangen

(Fig. A, D, E)

1. Verwijder de batterij.
2. Om de bladklembout los te maken, drukt u de bladvergrendeling in en draait u de zaagas met de bladsleutel , die zich onder het batterijcompartiment bevindt, totdat de bladvergrendeling ingrijpt en het blad niet meer draait. Met de bladvergrendeling ingeschakeld, draait u de bladklembout tegen de klok in met de bladsleutel (de schroef heeft een rechtse schroefdraad en moet tegen de klok in worden gedraaid om los te maken).
3. Verwijder de bladklembout en de buitenste klemschijf . Verwijder het oude blad.
4. Verwijder al het zaagsel dat zich mogelijk in de beschermkap of het klemringgebied heeft opgehoopt en controleer de staat en werking van de onderste bladbeschermer zoals eerder beschreven. Smeer dit gebied niet.
5. Selecteer het juiste blad voor de toepassing (zie Bladen). Gebruik altijd bladen van de juiste maat (diameter) met het juiste formaat en de juiste vorm van het centergat voor montage op de zaagas. Zorg er altijd voor dat de maximaal aanbevolen snelheid (rpm) op het zaagblad overeenkomt met of hoger is dan de snelheid (rpm) van de zaag.
6. Volg de stappen 1 tot en met 5 onder Het blad installeren, en zorg ervoor dat het blad in de juiste richting draait.

Onderste bladbeschermer

De onderste bladbeschermer is een veiligheidsvoorziening die het risico op ernstig persoonlijk letsel vermindert. Gebruik de zaag nooit als de onderste beschermkap ontbreekt, beschadigd, verkeerd gemonteerd is of niet goed werkt. Vertrouw niet op de onderste bladbeschermer om u onder alle omstandigheden te beschermen. Uw veiligheid is afhankelijk van het opvolgen van alle waarschuwingen en voorzorgsmaatregelen, evenals van een correcte werking van de zaag. Controleer de onderste bladbeschermer voor elk gebruik op een correcte sluiting. Als de onderste bladbeschermer ontbreekt of niet goed werkt, laat de zaag dan repareren voordat u deze gebruikt. Om de veiligheid en betrouwbaarheid van het product te waarborgen, moeten reparaties, onderhoud en afstelling worden uitgevoerd door een erkend servicecentrum of een andere gekwalificeerde serviceorganisatie, waarbij altijd identieke vervangingsonderdelen worden gebruikt.

De onderste beschermkap controleren

(Fig. A)

1. Schakel het gereedschap uit en koppel het los van de stroomvoorziening.
2. Draai de onderste beschermkap-terugtrekhendel van de volledig gesloten positie naar de volledig open positie.
3. Laat de hendel los en kijk of de beschermkap terugkeert naar de volledig gesloten positie.

Het gereedschap moet door een gekwalificeerd servicecentrum worden onderhouden als het:

• niet terugkeert naar de volledig gesloten positie,
• met tussenpozen of langzaam beweegt, of
• het blad of een ander onderdeel van het gereedschap raakt in alle hoeken en zaagdieptes.

Bladen

Om het risico op oogletsel te minimaliseren, dient u altijd een oogbescherming te dragen. Carbide is een hard maar breekbaar materiaal. Vreemde voorwerpen in het werkstuk, zoals draad of spijkers, kunnen ervoor zorgen dat de punten barsten of breken. Gebruik de zaag alleen als de juiste zaagbladbeschermer is aangebracht. Monteer het blad stevig in de juiste draairichting voordat u het gebruikt en gebruik altijd een schoon, scherp blad.

Zaag met deze zaag geen metaal, plastic, beton, metselwerk of vezelcementmaterialen.

Neem contact op met uw plaatselijke DeWALT-dealer als u hulp nodig hebt met betrekking tot bladen.

Terugslag

Terugslag is een plotselinge reactie op een afgeknelde, vastzittende of verkeerd uitgelijnde zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk naar de bediener wordt getild. Wanneer het zaagblad wordt afgekneld of stevig wordt vastgeklemd doordat de zaagsnede dichtgaat, stopt het zaagblad en drijft de motorreactie de eenheid snel terug naar de bediener. Als het zaagblad verdraaid of verkeerd uitgelijnd raakt in de snede, kunnen de tanden aan de achterrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en terugspringt naar de bediener.
Terugslag komt vaker voor wanneer een van de volgende situaties zich voordoet.

1. ONJUISTE WERKSTUKONDERSTEUNING
   1. Het doorzakken of onjuist optillen van het afgesneden stuk kan leiden tot afknelling van het zaagblad en terugslag veroorzaken.
   2. Het doorsnijden van materiaal dat alleen aan de buitenste uiteinden wordt ondersteund, kan terugslag veroorzaken. Naarmate het materiaal verzwakt, zakt het door, waardoor de zaagsnede dichtgaat en het zaagblad wordt afgekneld.

   3. Het van onder naar boven in verticale richting afsnijden van een uitkragend of overhangend stuk materiaal kan terugslag veroorzaken. Het vallende afgesneden stuk kan het zaagblad afknellen.
   4. Het afsnijden van lange smalle stroken (zoals bij het schulpen) kan terugslag veroorzaken. De afgesneden strook kan doorzakken of verdraaien, waardoor de zaagsnede dichtgaat en het zaagblad wordt afgekneld.
   5. Het haken van de onderste beschermkap aan een oppervlak onder het te snijden materiaal vermindert tijdelijk de controle van de bediener. De zaag kan gedeeltelijk uit de snede worden getild, waardoor de kans op verdraaiing van het zaagblad toeneemt.
2. ONJUISTE DIEPTE-INSTELLING OP DE ZAAG
   1. Om de meest efficiënte snede te maken, moet het zaagblad slechts zo ver uitsteken dat de helft van een tand zichtbaar is, zoals weergegeven in figuur F. Hierdoor kan de schoen het zaagblad ondersteunen en wordt verdraaiing en afknelling in het materiaal geminimaliseerd. Zie het gedeelte met de titel Diepte-instelling.
3. ZAAGBLADVERDRAAIING (VERKEERDE UITLIJNING IN DE SNEDE)
   1. H harder duwen om door een knoop, een spijker of een harde nerf te snijden, kan ervoor zorgen dat het zaagblad verdraait.
   2. Proberen de zaag in de snede te draaien (proberen terug op de gemarkeerde lijn te komen) kan leiden tot verdraaiing van het zaagblad.
   3. Te ver reiken of de zaag bedienen met een slechte lichaamscontrole (uit balans) kan leiden tot verdraaiing van het zaagblad.
   4. Het veranderen van de handgreep of lichaamshouding tijdens het zagen kan leiden tot verdraaiing van het zaagblad.
   5. Het terugtrekken van de zaag om het zaagblad vrij te maken, kan leiden tot verdraaiing.
4. MATERIALEN DIE EXTRA AANDACHT VEREISEN
   1. Nat hout
   2. Vers hout (materiaal dat vers is gesneden of niet in een oven is gedroogd)
   3. Geïmpregneerd hout (materiaal dat is behandeld met conserveringsmiddelen of antirotchemicaliën)
5. GEBRUIK VAN BOTTE OF VUIL ZAAGBLADEN
   1. Botte zaagbladen veroorzaken een verhoogde belasting van de zaag. Om dit te compenseren, zal een bediener meestal harder duwen, wat de eenheid verder belast en verdraaiing van het zaagblad in de zaagsnede bevordert. Versleten zaagbladen hebben mogelijk ook onvoldoende ruimte voor het lichaam, wat de kans op vastlopen en verhoogde belasting vergroot.
6. HET OPTILLEN VAN DE ZAAG BIJ HET MAKEN VAN EEN VERSTEKZAAGSNEDE
   1. Verstekzaagsneden vereisen speciale aandacht van de bediener voor de juiste zaagtechnieken – vooral de geleiding van de zaag. Zowel de bladhoek ten opzichte van de schoen als het grotere bladoppervlak in het materiaal vergroten de kans op vastlopen en verkeerde uitlijning (verdraaiing).
7. HET OPNIEUW STARTEN VAN EEN SNEDE MET DE ZAAGBLAD TANDEN GEKLEMD TEGEN HET MATERIAAL
   1. De zaag moet op volle snelheid worden gebracht voordat een snede wordt gestart of een snede opnieuw wordt gestart nadat de eenheid is gestopt met het zaagblad in de zaagsnede. Als dit niet gebeurt, kan dit leiden tot vastlopen en terugslag.

Alle andere omstandigheden die kunnen leiden tot afknelling, vastlopen, verdraaiing of verkeerde uitlijning van het zaagblad kunnen terugslag veroorzaken. Raadpleeg de paragrafen Verdere veiligheidsinstructies voor alle zagen en Zaagbladen voor procedures en technieken die het optreden van terugslag minimaliseren.

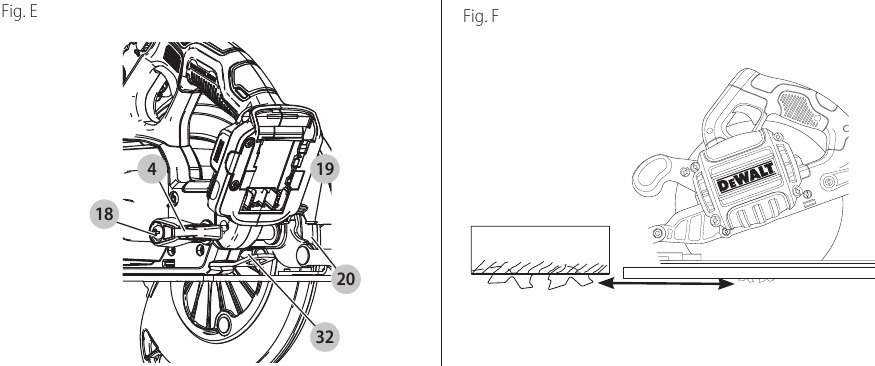

Diepte-instelling

Maximale zaagdiepte is 2,5" (64 mm).

1. Til de diepte-instellingshendel op om los te maken.
2. Om de juiste zaagdiepte te verkrijgen, lijnt u de juiste markering op de diepte-instellingsband uit met de inkeping op de bovenste zaagbladbescherming.
3. Draai de diepte-instellingshendel vast.
4. Voor de meest efficiënte zaagwerking met een zaagblad met hardmetalen punten, stelt u de diepte-instelling zo in dat ongeveer de helft van een tand onder het oppervlak van het te zagen hout uitsteekt.
5. Een methode om de juiste zaagdiepte te controleren, wordt weergegeven in figuur F. Leg een stuk van het materiaal dat u wilt zagen langs de zijkant van het zaagblad, zoals weergegeven in de figuur, en kijk hoeveel tand er voorbij het materiaal uitsteekt.

Diepte-instellingshendel afstellen

(Fig. E)
Het kan wenselijk zijn om de diepte-instellingshendel af te stellen. Het kan na verloop van tijd losraken en de schoen raken voordat het vastdraait.

Om de hendel vast te draaien:

1. Houd de diepte-instellingshendel vast en draai de borgmoer los.
2. Stel de diepte-instellingshendel af door deze ongeveer 1/8 van een omwenteling in de gewenste richting te draaien.
3. Draai de moer opnieuw vast.

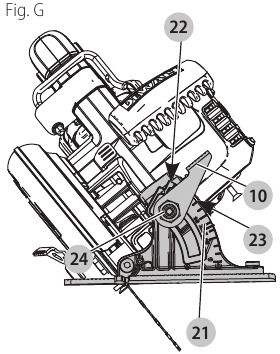

Verstekhoekinstelling

(Fig. A, G)
Het verstekhoekinstelmechanisme kan worden afgesteld tussen 0° en 57°.
Om een betere nauwkeurigheid bij het zagen te bereiken, gebruikt u de fijne instelmarkeringen op de draaibeugel .

1. Til de verstekinstellingshendel op om los te maken.
2. Kantel de schoen in de gewenste hoek door de fijne verstekaanwijzer uit te lijnen met de gewenste hoekmarkering op de draaibeugel .
3. Laat de verstekinstellingshendel zakken om opnieuw vast te draaien.

Verstekstop

(Fig. A, G)
De DCS573 is uitgerust met een verstekstopfunctie. Wanneer u de schoen kantelt, hoort u een klik en voelt u de schoen stoppen bij zowel 22,5 als 45 graden. Als een van deze de gewenste hoek is, draait u de hendel opnieuw vast door deze te laten zakken. Als u een andere hoek wenst, blijft u de schoen kantelen totdat de grove verstekaanwijzer of de fijne aanwijzer is uitgelijnd met de gewenste markering.

Snijlengte-indicator

(Fig. A)
De markeringen aan de zijkant van de schoen geven de lengte aan van de gleuf die in het materiaal wordt gesneden bij de volledige zaagdiepte. De markeringen zijn in stappen van 5 mm.

Zaagsnede-indicator

De voorkant van de zaagschoen heeft een zaagsnede-indicator voor verticaal en verstek zagen. Met deze indicator kunt u de zaag langs de zaaglijnen geleiden die op het te zagen materiaal zijn getekend. De zaagsnede-indicator is uitgelijnd met de linker (buitenste) kant van het zaagblad, waardoor de gleuf of "zaagsnede" die door het bewegende zaagblad wordt gemaakt, rechts van de indicator valt. Leid langs de getekende zaaglijn zodat de zaagsnede in het afval- of overtollige materiaal valt.

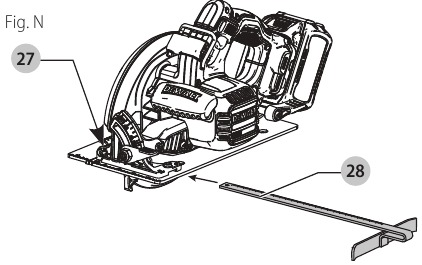

De parallelgeleider monteren en afstellen

De parallelgeleider wordt gebruikt voor het zagen parallel aan de rand van het werkstuk.

Monteren

1. Draai de verstelknop van de parallelgeleider los zodat de parallelgeleider erdoorheen kan.
2. Plaats de parallelgeleider in de schoen zoals afgebeeld.
3. Draai de verstelknop van de parallelgeleider vast.

Afstellen

1. Draai de verstelknop van de geleider los en zet de parallelgeleider op de gewenste breedte. De afstelling kan worden afgelezen op de schaal van de parallelgeleider.
2. Draai de verstelknop van de geleider vast.

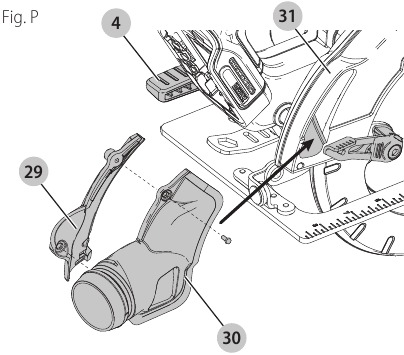

De stofafvoerpoort monteren

(Fig. A, P)
Uw cirkelzaag wordt geleverd met een stofafvoerpoort.

De stofafvoerpoort installeren

1. Draai de diepteverstellinghendel volledig los.
2. Plaats de schoen in de laagste stand.
3. Lijn de linkerhelft van de stofafvoerpoort uit over de bovenste zaagkap zoals afgebeeld. Zorg ervoor dat u het lipje in de gietinkeping op het gereedschap steekt. Indien correct geïnstalleerd, klikt deze volledig over de originele diepte-instelling.
4. Lijn het rechterstuk uit met de linker.
5. Plaats schroeven en draai ze goed vast.

Voorafgaand aan gebruik

• Zorg ervoor dat de beschermkappen correct zijn gemonteerd. De zaagkap moet in gesloten positie staan.
• Zorg ervoor dat het zaagblad in de richting van de pijl op het blad draait.
• Gebruik geen overmatig versleten zaagbladen.

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Neem altijd de veiligheidsinstructies en geldende voorschriften in acht.

Juiste handpositie

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u ALTIJD de juiste handpositie zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, houdt u de machine ALTIJD stevig vast in afwachting van een plotselinge reactie.
De juiste handpositie vereist één hand op de hoofdhandgreep , met de andere hand op de hulp handgreep .

LED-werklamp

(Afb. A)
De LED-werklamp wordt geactiveerd wanneer de trekkerschakelaar wordt ingedrukt. Wanneer de trekker wordt losgelaten, blijft de werklamp maximaal 20 seconden branden.
OPMERKING: De werklamp is bedoeld voor het verlichten van het directe werkoppervlak en is niet bedoeld om als zaklamp te worden gebruikt.

In- en uitschakelen

Om veiligheidsredenen is de trekkerschakelaar van uw gereedschap uitgerust met een vergrendelknop .
Druk op de vergrendelknop om het gereedschap te ontgrendelen.
Om het gereedschap te laten werken, drukt u op de trekkerschakelaar . Zodra de trekkerschakelaar wordt losgelaten, wordt de vergrendelschakelaar automatisch geactiveerd om onbedoeld starten van de machine te voorkomen.

LET OP: Schakel het gereedschap NIET in of uit wanneer het zaagblad het werkstuk of andere materialen raakt.

Werkstukondersteuning

(Afb. J–M)

Om het risico op ernstig persoonlijk letsel te verminderen, ondersteunt u het werk goed en houdt u de zaag stevig vast om verlies van controle te voorkomen.

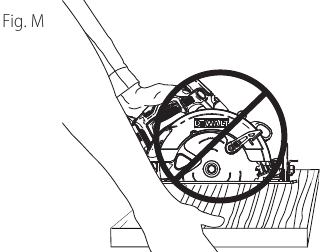

Afbeeldingen J en K tonen de juiste zaagpositie. Afbeeldingen L en M tonen een onveilige situatie. Handen moeten uit de buurt van het snijgebied worden gehouden.
Om terugslag te voorkomen, ondersteunt u het bord of paneel ALTIJD DICHTBIJ de zaagsnede (Afb. J en K). Ondersteun het bord of paneel NIET weg van de zaagsnede (Afb. L en M). Houd tijdens het gebruik van de zaag het snoer uit de buurt van het snijgebied en voorkom dat het vast komt te zitten aan het werkstuk.

KOPPEL DE ZAAG ALTIJD LOS VOORDAT U AANPASSINGEN MAAKT! Plaats het werk met de "goede" kant — de kant waarop het uiterlijk het belangrijkst is — naar beneden. De zaag snijdt naar boven, dus eventuele splinters bevinden zich op het werkoppervlak dat omhoog staat wanneer u zaagt.

Snijden

(Afb. J, K)

Probeer nooit dit gereedschap te gebruiken door het ondersteboven op een werkoppervlak te plaatsen en het materiaal naar het gereedschap te brengen. Klem het werkstuk altijd stevig vast en breng het gereedschap naar het werkstuk, waarbij u het gereedschap stevig met twee handen vasthoudt, zoals weergegeven in afbeelding J.
Plaats het bredere deel van de zaagschoen op dat deel van het werkstuk dat stevig wordt ondersteund, niet op het gedeelte dat eraf valt wanneer de zaagsnede wordt gemaakt. Ter illustratie: afbeelding K illustreert de JUISTE manier om het uiteinde van een plank af te snijden. Klem het werk altijd vast. Probeer geen korte stukken met de hand vast te houden! Vergeet niet om uitkragend en overhangend materiaal te ondersteunen. Wees voorzichtig bij het zagen van materiaal van onderaf.
Zorg ervoor dat de zaag op volle snelheid is voordat het blad het te zagen materiaal raakt. Het starten van de zaag met het blad tegen het te zagen materiaal of het naar voren duwen in de zaagsnede kan leiden tot terugslag. Duw de zaag naar voren met een snelheid waarmee het blad kan snijden zonder moeite. Hardheid en taaiheid kunnen zelfs in hetzelfde stuk materiaal variëren, en knoestige of vochtige delen kunnen een zware belasting op de zaag leggen. Wanneer dit gebeurt, duwt u de zaag langzamer, maar hard genoeg om te blijven werken zonder veel snelheidsverlies. Het forceren van de zaag kan leiden tot ruwe zaagsneden, onnauwkeurigheid, terugslag en oververhitting van de motor. Als uw zaagsnede van de lijn begint af te wijken, probeer deze dan niet terug te forceren. Laat de schakelaar los en laat het blad volledig tot stilstand komen. Vervolgens kunt u de zaag terugtrekken, opnieuw richten en een nieuwe zaagsnede iets binnen de verkeerde maken. Trek in ieder geval de zaag terug als u de zaagsnede moet verschuiven. Het forceren van een correctie binnen de zaagsnede kan de zaag laten vastlopen en tot terugslag leiden.
ALS DE ZAAG VASTLOOPT, LAAT U DE TREKKER LOS EN TREKT U DE ZAAG TERUG TOTDAT DEZE LOS IS. ZORG ERVOOR DAT HET BLAD RECHT IN DE ZAAGSNEDE ZIT EN VRIJ IS VAN DE SNIJKANT VOORDAT U OPNIEUW START.
Wanneer u een zaagsnede voltooit, laat u de trekker los en laat u het blad tot stilstand komen voordat u de zaag van het werkstuk tilt. Wanneer u de zaag optilt, sluit de veerspannende telescopische beschermkap automatisch onder het blad. Vergeet niet dat het blad blootligt totdat dit gebeurt. Reik nooit om welke reden dan ook onder het werkstuk. Wanneer u de telescopische beschermkap handmatig moet intrekken (zoals nodig is voor het starten van zakzaagsneden), gebruikt u altijd de intrekhendel.
OPMERKING: Wees bij het zagen van dunne stroken voorzichtig om ervoor te zorgen dat kleine afgesneden stukken niet aan de binnenkant van de onderste beschermkap blijven hangen.

Zak zagen

Zet de bladbeschermer nooit vast in een verhoogde positie. Beweeg de zaag nooit achterwaarts bij het zagen van zakken. Dit kan ertoe leiden dat het apparaat van het werkoppervlak omhoog komt, wat letsel kan veroorzaken.
Een zakzaagsnede is een zaagsnede die wordt gemaakt in een vloer, muur of ander vlak oppervlak.

1. Stel de zaagschoen zo in dat het blad op de gewenste diepte snijdt.
2. Kantel de zaag naar voren en laat de voorkant van de schoen op het te zagen materiaal rusten.
3. Trek met behulp van de hendel van de onderste beschermkap de onderste bladbeschermer in een opwaartse positie. Laat de achterkant van de schoen zakken totdat de bladtanden bijna de zaaglijn raken.
4. Laat de bladbeschermer los (het contact met het werk houdt deze in positie om vrij te openen wanneer u de zaagsnede start). Haal uw hand van de beschermkapshendel en pak de hulp handgreep stevig vast, zoals weergegeven in afbeelding O. Plaats uw lichaam en arm zo dat u terugslag kunt weerstaan als deze optreedt.
5. Zorg ervoor dat het blad geen contact maakt met het zaagoppervlak voordat u de zaag start.
6. Start de motor en laat de zaag geleidelijk zakken totdat de schoen plat op het te zagen materiaal rust. Beweeg de zaag langs de zaaglijn totdat de zaagsnede is voltooid.
7. Laat de trekker los en laat het blad volledig tot stilstand komen voordat u het blad uit het materiaal terugtrekt.
8. Herhaal de bovenstaande stappen bij het starten van elke nieuwe zaagsnede.

Stofafzuiging

(Afb. P-R)

Risico op stofinademing. Om het risico op persoonlijk letsel te verminderen, draagt u ALTIJD een goedgekeurd stofmasker.
Uw gereedschap wordt geleverd met een stofafzuigpoort .
Met de stofafzuigpoort kunt u het gereedschap aansluiten op een externe stofafzuiger, hetzij met behulp van het AirLock™-systeem (DWV9000-XJ), hetzij met een standaard stofafzuiging van 35 mm.

Gebruik ALTIJD een stofzuiger die is ontworpen in overeenstemming met de toepasselijke richtlijnen met betrekking tot stofemissie bij het zagen van hout. Vacuümslangen van de meest voorkomende stofzuigers passen direct in de stofafzuigopening.

Ophanghaak

(Afb. A)

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u de ophanghaak van het gereedschap niet om het gereedschap aan uw lichaam te hangen. Gebruik de ophanghaak NIET om het gereedschap vast te maken of te beveiligen aan een persoon of object tijdens gebruik. Hang het gereedschap NIET boven uw hoofd en hang geen objecten aan de ophanghaak.

Om het risico op letsel door het vallen van de cirkelzaag op operators of omstanders te verminderen, moet u ervoor zorgen dat deze stevig wordt ondersteund bij gebruik van de ophanghaak, of op een veilige en stabiele plaats rust wanneer deze niet in gebruik is. Zorg ervoor dat het gebied eronder vrij is om het risico te verminderen dat het gereedschap of afgesneden materiaal valt en iemand of iets eronder raakt.
De cirkelzaag heeft een handige ophanghaak waarmee deze tussen gebruik kan worden opgehangen aan een geschikte, stabiele constructie. De ophanghaak is niet bedoeld voor het vastmaken of beveiligen van het gereedschap aan een persoon of object tijdens gebruik wanneer het zich op een verhoogde positie bevindt.

Tool Connect™-chip

Om het risico op letsel te verminderen, verwijdert u accessoires uit de gereedschapshouder voordat u een Tool Connect™-interactie uitvoert.
Uw gereedschap is Tool Connect™-chip klaar en heeft een locatie voor installatie van een Tool Connect™-chip.
Tool Connect™-chip is een optionele toepassing voor uw slimme apparaat (zoals een smartphone of tablet) die het apparaat verbindt om de mobiele toepassing te gebruiken voor functies voor inventarisbeheer.
Raadpleeg het Tool Connect™ Chip-instructieblad voor meer informatie.

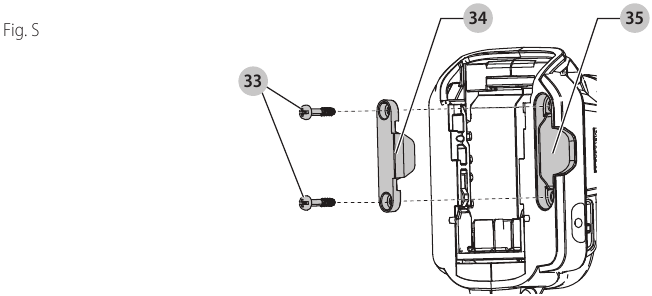

De Tool Connect™-chip installeren

1. Verwijder de borgschroeven die de beschermkap van de Tool Connect™-chip in het gereedschap houden.
2. Verwijder de beschermkap en plaats de Tool Connect™-chip in de lege uitsparing .
3. Zorg ervoor dat de Tool Connect™-chip gelijk ligt met de behuizing. Zet hem vast met de borgschroeven en draai de schroeven vast.
4. Raadpleeg het Tool Connect™ Chip-instructieblad voor verdere instructies.

ONDERHOUD

Om het risico op ernstig letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.
Uw DeWALT-elektrisch gereedschap is ontworpen om lange tijd met een minimum aan onderhoud te werken. Een continue, probleemloze werking is afhankelijk van een goede verzorging en regelmatige reiniging van het gereedschap.

Afstelling van de basisplaat

(Fig. G, H)
Uw basisplaat is in de fabriek ingesteld om ervoor te zorgen dat het blad loodrecht op de basisplaat staat. Als u na langdurig gebruik het blad opnieuw moet uitlijnen, volgt u de onderstaande instructies:

Afstellen voor 90 graden zaagsneden

1. Zet de zaag terug op 0 graden verstek.
2. Plaats de zaag op zijn kant en trek de onderste beschermkap in.
3. Stel de zaagdiepte in op 51 mm.
4. Maak de verstekverstelhendel los (, Fig. G). Plaats een winkelhaak tegen het blad en de basisplaat, zoals weergegeven in Afbeelding G.
5. Draai met een steeksleutel aan de stelschroef (, Fig. H) aan de onderkant van de basisplaat totdat het blad en de basisplaat beide in vlak contact staan met de winkelhaak. Draai de verstekverstelhendel weer vast.

De verstekverstelhendel afstellen

Het kan wenselijk zijn om de verstekverstelhendel af te stellen. Deze kan na verloop van tijd losraken en de basisplaat raken voordat deze is vastgedraaid.

Om de hendel aan te spannen:

1. Houd de verstekverstelhendel vast en draai de verstekborgmoer los .
2. Stel de verstekverstelhendel af door deze ongeveer 1/8 slag in de gewenste richting te draaien.
3. Draai de moer weer vast.

Reinigen

Blaas minstens één keer per week vuil en stof uit alle ventilatieopeningen met schone, droge lucht. Om het risico op oogletsel te minimaliseren, dient u bij het uitvoeren van deze procedure altijd een ANSI Z87.1-goedgekeurde oogbescherming te dragen.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

De onderste beschermkap reinigen

De onderste beschermkap moet altijd vrij kunnen draaien en sluiten van een volledig open naar een volledig gesloten positie. Controleer altijd de juiste werking voordat u gaat zagen door de beschermkap volledig te openen en te laten sluiten. Als de beschermkap langzaam of niet volledig sluit, moet deze worden gereinigd of onderhouden. Gebruik de zaag niet voordat deze correct werkt. Om de beschermkap te reinigen, gebruikt u droge lucht of een zachte borstel om al het opgehoopte zaagsel of vuil uit het pad van de beschermkap en rond de beschermkapveer te verwijderen. Als dit het probleem niet verhelpt, moet deze worden onderhouden door een erkend servicecentrum.

Het blad reinigen

Een bot blad veroorzaakt inefficiënt zagen, overbelasting van de zaagmotor, overmatige splintervorming en verhoogt de kans op terugslag. Vervang het blad wanneer het niet langer gemakkelijk is om de zaag door de zaagsnede te duwen, wanneer de motor zwaar belast wordt of wanneer er overmatige warmte in het blad wordt opgebouwd. Het is een goede gewoonte om extra bladen bij de hand te hebben, zodat er direct scherpe bladen beschikbaar zijn. Botte bladen kunnen in de meeste gebieden worden geslepen.
Uitgeharde hars op het blad kan worden verwijderd met kerosine, terpentine of ovenreiniger. Bladen met anti-kleefcoating kunnen worden gebruikt in toepassingen waar overmatige ophoping wordt aangetroffen, zoals onder druk behandeld en groen hout.

Accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit product gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.
Aanbevolen accessoires voor gebruik met uw product zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met DeWALT. Bel 1-800-4-DeWALT (1-800-433-9258) of bezoek onze website: www.dewalt.com.

Reparaties

De lader en de accu zijn niet te repareren. Er bevinden zich geen te repareren onderdelen in de lader of de accu.

Om de PRODUCTVEILIGHEID en BETROUWBAARHEID te waarborgen, moeten reparaties, onderhoud en afstelling (inclusief borstelinspectie en vervanging, indien van toepassing) worden uitgevoerd door een DeWALT-fabrieksservicecentrum of een door DeWALT erkend servicecentrum. Gebruik altijd identieke vervangingsonderdelen.

Online registreren

Bedankt voor uw aankoop. Registreer uw product nu voor:

• GARANTIESERVICE: Door uw product te registreren, kunt u een efficiëntere garantieservice verkrijgen in het geval er een probleem is met uw product.
• BEVESTIGING VAN EIGENDOM: In geval van een verzekeringsverlies, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als uw aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is onder de Federal Consumer Safety Act. Registreer u online op www.dewalt.com/account-login.

Als u vragen of opmerkingen heeft, neem dan contact met ons op.
www.DeWALT.com
1-800-4-DeWALT

Referenties

• Officiële site van DEWALT® Power Tools | Gegarandeerd robuust®
• Aanmelden & Account aanmaken | DEWALT

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt DCS573, DCS573B, DCS573T1 - Handcirkelzaag Handleiding

Beschikbare talen
