8018015/AE00/V3-0/2019-10 | SICK
Wijzigingen en correcties voorbehouden
S720 Ex/S721 Ex
WAARSCHUWING: explosiegevaar
▸
In explosiegevaarlijke omgevingen: Schakel de netvoeding niet in zolang de behui-
zing open is.
WAARSCHUWING: gezondheidsrisico
▸
Vóór de installatie van de voedingskabel: Zorg ervoor dat de externe netvoeding uit-
geschakeld is.
Open de analysatorbehuizing
1
Controleer voor welke netspanning het apparaat is ingesteld
2
netspanning", blz.
184).
Leid de voedingskabel door een kabelinvoer
3
S721 Ex)", blz.
47).
Steek aan de binnenkant van de behuizing een van de meegeleverde ferriet ringen op de
4
voedingskabel en zet vast met tiewraps
Sluit de voedingskabel aan op de voedingsaansluitklemmen (PE = randaarde, N =
5
nulleider, L = fase).
Sluit de kabelinvoer "vlamdicht" (nagenoeg gasdicht) om de kabel.
6

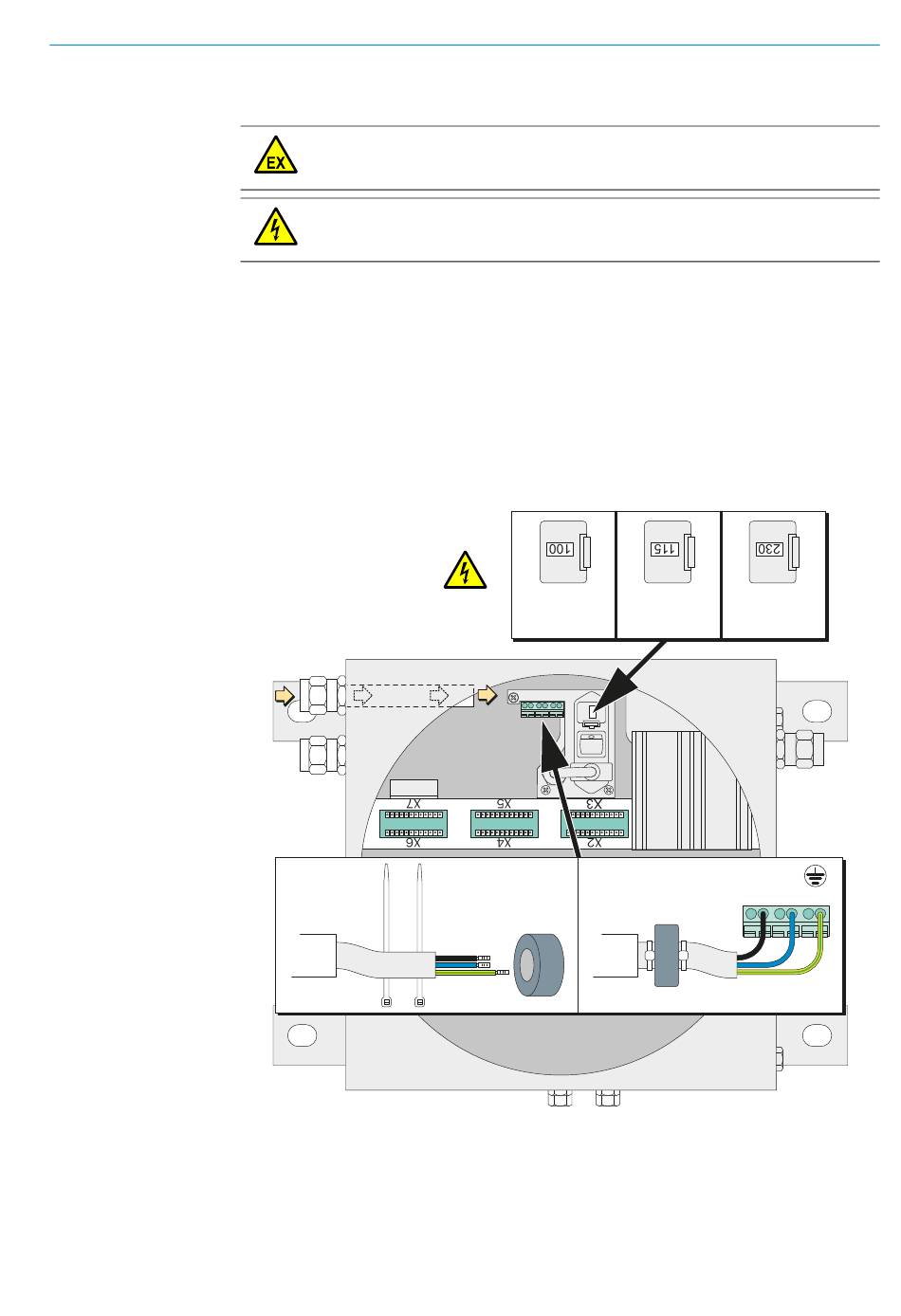

Afb. 9: S720 Ex/S721 Ex – netaansluiting en positie van de signaalaansluitingen
WARNUNG / WARNING
Nach dem Abschalten
mindestens 5 Minuten
warten, bevor das
Gerät geöffnet wird!
After power off, wait at
least 5 minutes before
opening the instrument!
(zie "De behuizing openen en sluiten", blz.
(zie "Installatie van kabels (S715/S720 Ex/
(zie afb.
9).
+10 %
100 V
115 V
–15 %
(85 ... 110 V)
(100 ... 125 V)
G E B R U I K S A A N W I J Z I N G | S700
INSTALLATIE
44).
(zie "Aanpassing aan de
+10 %
+10 %
230 V
–15 %
–15 %
(200 ... 250 V)
L
N
PE
4
53
