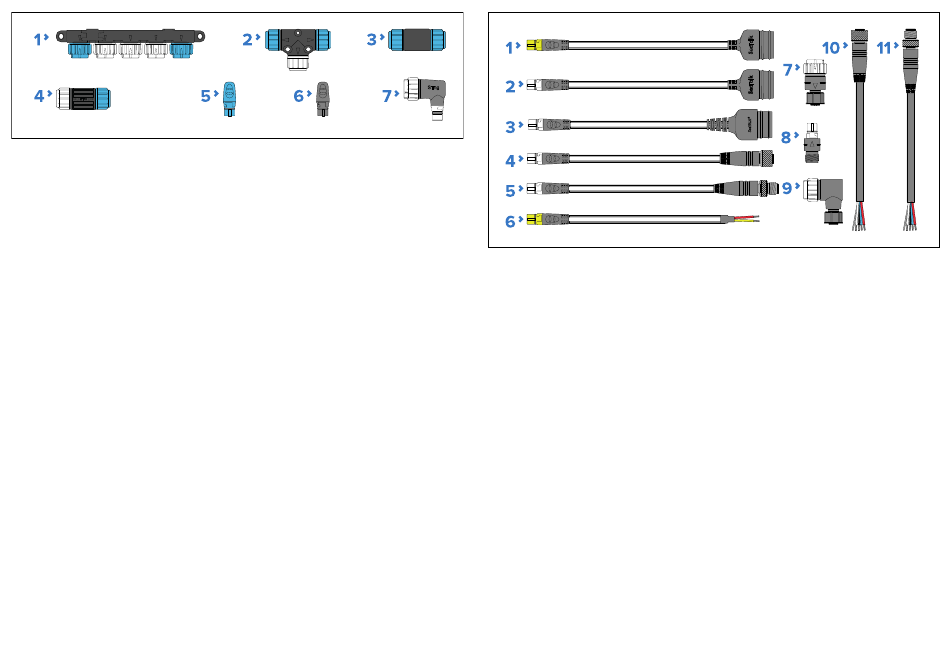

1.
5-weg connector (onderdeelnummer: A06064). Op ieder connectorblok
kunnen maximaal 3 SeaTalkng -apparaten worden aangesloten.
Meerdere connectorblokken kunnen in serie aan elkaar worden
gekoppeld.
2. T-stuk (onderdeelnummer: A06028). Met ieder T-stuk kan één
SeaTalkng -apparaat worden aangesloten. Meerdere T-stukken kunnen
in serie aan elkaar worden gekoppeld.
3. Backbone-extensie (onderdeelnummer: A06030). Wordt gebruikt om 2
backbonekabels met elkaar te koppelen.
4. Inline-afsluiter (onderdeelnummer: A80001). Wordt gebruikt voor het
aansluiten van een spurkabel en een SeaTalkng -apparaat aan het einde
van een backbone in plaats van een backboneafsluiter.
5. Backboneafsluiter (onderdeelnummer: A06031). Er dienen afsluiters te
worden aangesloten op beide uiteinden van de SeaTalkng -backbone.
6. Spurafsluiter (onderdeelnummer: A06032). Worden gebruikt voor
het afsluiten van ongebruikte spuraansluitingen in 5-weg blokken,
T-stukconnectoren of de SeaTalk naar SeaTalkng -converter.
7.
Haakse (rechte hoek) spurconnector (onderdeelnummer: A06077).
Wordt gebruikt wanneer er te weinig ruimte is voor een rechte spurkabel.
SeaTalkng ®-adapters en -adapterkabels
SeaTalkng -adapterkabels worden gebruikt voor het aansluiten van apparaten
die zijn bedoeld voor andere CAN-bus-backbones (bijv.: SeaTalk of
DeviceNet) op de SeaTalkng -backbone.
Reserveonderdelen en accessoires
1.
SeaTalk (3-pins) naar SeaTalkng -converterkabel 1 m (3,3 ft)
(onderdeelnummer: A22164/A06073). Kan worden gebruikt voor het
aansluiten van een SeaTalk -apparaat op een SeaTalkng -backbone via
de SeaTalk naar SeaTalkng -converter, of om een SeaTalkng -product
direct aan te sluiten op een SeaTalk -netwerk.
2. SeaTalk (3-pins) naar SeaTalkng -adapterkabel van 0,4 m (1,3 ft)
(onderdeelnummer: A06047). Kan worden gebruikt voor het aansluiten
van een SeaTalk -apparaat op een SeaTalkng -backbone via de SeaTalk
naar SeaTalkng -converter, of om een SeaTalkng -product direct aan te
sluiten op een SeaTalk -netwerk.
3. SeaTalk2 (5-pins) naar SeaTalkng -adapterkabel van 0,4 m (1,3 ft)
(onderdeelnummer: A06048). Wordt gebruikt voor het verbinden van
SeaTalk2 -apparaten of -netwerken met een SeaTalkng -backbone.
4. SeaTalkng naar DeviceNet (female) adapterkabels verbinden
NMEA 2000-apparaten met een DeviceNet-connector met de
SeaTalkng -backbone, of sluit SeaTalkng -apparaten aan op een NMEA
2000-netwerk. De volgende kabels zijn beschikbaar:
• SeaTalkng naar DeviceNet (female) adapterkabel van 0,4 m (1,3 ft)
(onderdeelnummer: A06045).
• SeaTalkng naar DeviceNet (female) adapterkabel van 1 m (3,3 ft)
(onderdeelnummer: A06075).
5. SeaTalkng naar DeviceNet (male) adapterkabels. Voor het aansluiten
van NMEA 2000-apparaten met een DeviceNet-connector op de
