Paneelmontage

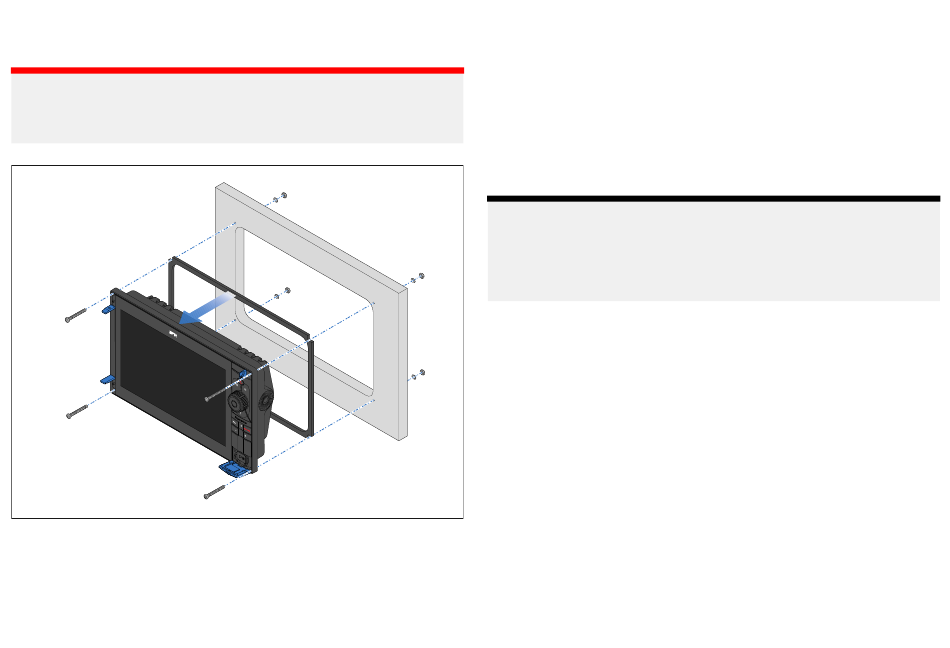

Volg de onderstaande stappen om het display in te bouwen.
Belangrijk:
Bij montage bovendeks, dient voor de scheepvaart geschikt kit te worden
gebruikt om de ruimte tussen de rand van het montageoppervlak en de
rand van het display af te dichten.
1. Ga na of u de instructies voor het voorbereiden van het montageoppervlak
voor op paneelmontage hebt opgevolgd.
2. Leg de betreffende kabels achter het gat in het montageoppervlak.
Dit kan moeilijk of zelfs onmogelijk zijn als het display eenmaal is
gemonteerd.
Installatie
3. Verwijder de bescherming van de meegeleverde pakking en plaats de
kleefzijde van de pakking op de flens aan de achterkant van het display.
Druk de pakking stevig op de flens.
4. Sluit de betreffende kabels aan op de achterkant van het display.
5. Steek het display in het uitgezaagde gat.
6. Trek de 3 afdekpluggen in de hoeken omhoog en open het klepje van
de kaartlezer.
7. Steek de bouten door de gaten, bevestig ringen en moeren aan de
achterkant en draai deze vast.
8. Sluit de 3 afdekpluggen in de hoeken en het klepje van de kaartlezer.
Opmerking:
De meegeleverde pakking zorgt voor afdichting tussen het display en een
voldoende vlak en stijf montageoppervlak of behuizing. De pakking dient
bij alle installaties te worden gebruikt. Het kan ook nodig zijn een voor de
scheepvaart geschikte kit te gebruiken als het montageoppervlak niet
volledig vlak of stevig is en/of een ruwe afwerking heeft.
