11.1 Aasluiting NMEA 2000 / SeaTalkng

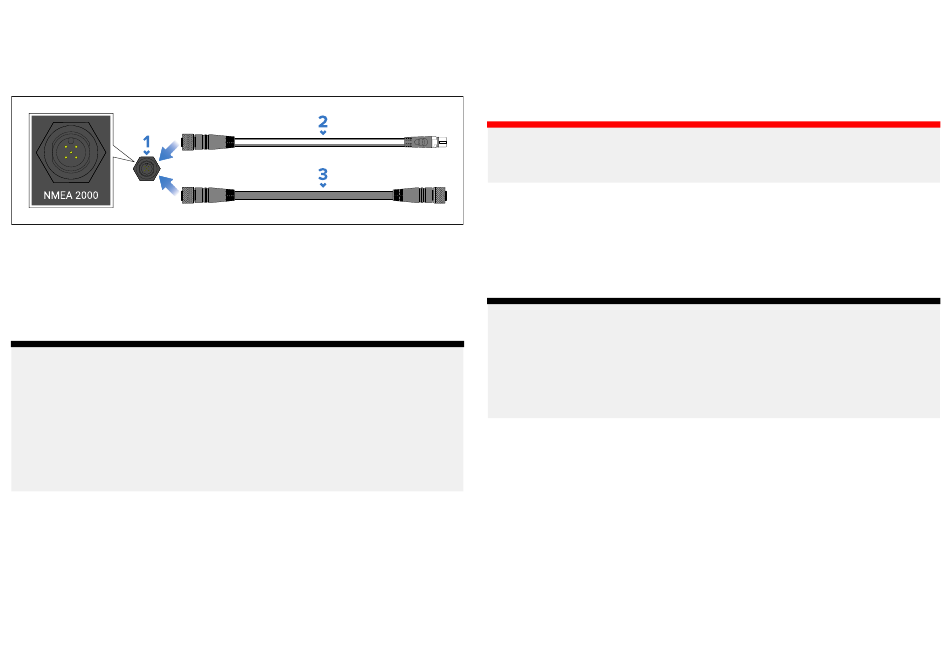

Het display kan worden verbonden met een NMEA 2000-/SeaTalkng ®-
netwerk door een spurkabel aan te sluiten op de NMEA 2000
(DeviceNet)-connector aan de achterkant van het display.
1.
NMEA 2000 (DeviceNet)-connector van het display.
2. Gebruik de meegeleverde DeviceNet naar SeaTalkng ®-adapterkabel om
aan te sluiten op een SeaTalkng ®-netwerkbackbone.
3. U kunt het display ook aansluiten op een NMEA 2000-backbone met
behulp van een standaard DeviceNet-kabel (niet meegeleverd).
Opmerking:
1.
SeaTalkng ®- en NMEA 2000-apparaten moeten worden verbonden
met een correct afgesloten backbone.
2. SeaTalkng ®- en NMEA 2000-apparaten kunnen niet direct op het
display worden aangesloten.
3. Raadpleeg de instructies die zijn meegeleverd met uw SeaTalkng ®-
of NMEA 2000-apparaat voor gegevens over het maken van een
backbone.
Raadpleeg
Hoofdstuk 24 Reserveonderdelen en accessoires
met beschikbare SeaTalkng ®-kabels.
Netwerkverbindingen
11.2 NMEA 0183-aansluiting
Het display kan NMEA 0183-data zenden en ontvangen wanneer gebruik
wordt gemaakt van een compatibele NMEA 2000 naar NMEA 0183-converter,
zoals de Actisense® NGW-1-converter (onderdeelnummer: A80721),
verbonden met hetzelfde [NMEA 2000]-/SeaTalkng ®-netwerk als het display.
Belangrijk:
Zorg ervoor dat alle apparaten zijn uitgeschakeld voordat u verbindingen
aansluit.
Sluit de converter aan op uw NMEA 2000- of SeaTalkng ®-netwerk met behulp
van een DeviceNet naar SeaTalkng ®-adapterkabel, of een DeviceNet-kabel.
Sluit vervolgens de gestripte NMEA 0183-draden van de converter aan op
de betreffende draden van uw NMEA 0183-apparaat. Breng daarna een
krimpkous aan en isoleer de draden.
Opmerking:
Hieronder ziet u een voorbeeld van hoe u een apparaat verbindt met
behulp van de Actisense® NGW-1-converter (A80721). Afhankelijk van uw
NMEA 0183-apparaat hebt u mogelijk een andere converter nodig. De
draadkleuren van de converter en het apparaat kunnen afwijken van de
getoonde kleuren. Raadpleeg de instructies van uw NMEA 0183-apparaat
en uw converter voor de correct signaalverbindingen.
voor een lijst
