3.2 Typische systemen
Voorbeelden van typische systemen.
Opmerking:
In het onderstaande voorbeeld zijn voedingsaansluitingen niet
weergegeven. Voor informatie voor het aansluiten van de voeding op uw
apparaten, zie de informatie over het aansluiten van de voeding in de
gebruiksinstructies van het betreffende apparaat.

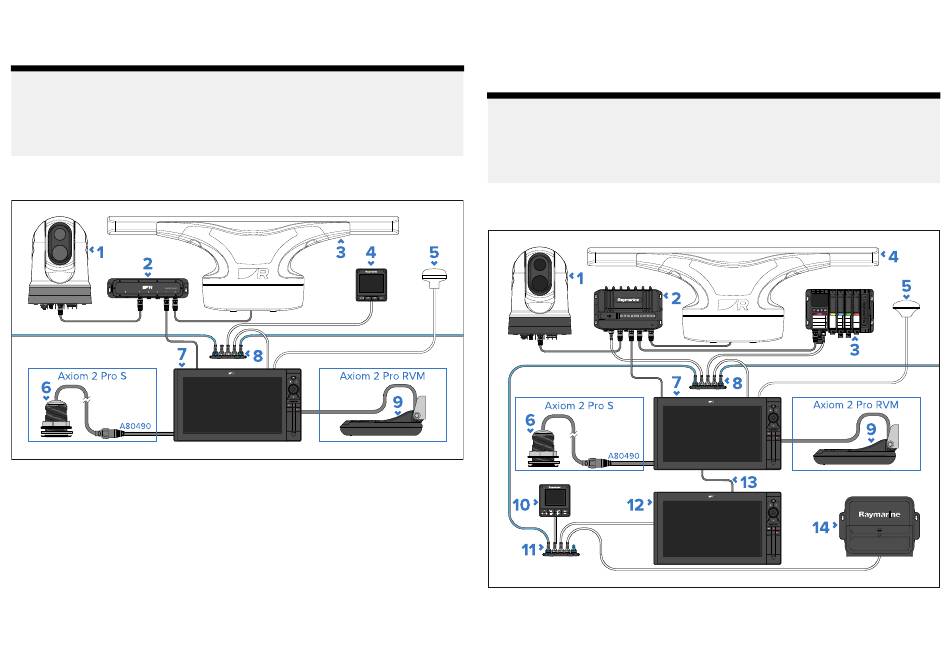

Voorbeeld van een basissysteem
1.
Raymarine thermische camera (M300 afgebeeld).
2. Raymarine netwerkswitch (RNS-5 afgebeeld).
3. Raymarine radarscanner (Cyclone™ afgebeeld).
4. SeaTalkng ®-instrument (i70s afgebeeld).
5. Externe GNSS-antenne (bijv.: GA200, onderdeelnummer A80589).
6. Voorbeeld Raymarine CHIRP-sonartransducer, compatibel met het
S-model van de Axiom 2 Pro (CPT-S afgebeeld, aangesloten via de
A80490-adapterkabel).
7.
Axiom® 2 Pro-display.
18
8. SeaTalkng ® 5-weg connectorblok (SeaTalkng ® CAN-busnetwerk met
afsluiter).
9. Voorbeeld Raymarine RealVision™ Max-sonartransducer, compatibel met
het RVM-model van de Axiom 2 Pro (RVM-100 afgebeeld).
Opmerking:
In het onderstaande voorbeeld zijn voedingsaansluitingen niet
weergegeven. Voor informatie voor het aansluiten van de voeding op uw
apparaten, zie de informatie over het aansluiten van de voeding in de
gebruiksinstructies van het betreffende apparaat.
Voorbeeld uitgebreid systeem
1.
Raymarine thermische camera (M300 afgebeeld).
2. YachtSense ™ Link Marine-router.
