Raymarine® levert de volgende optionele verlengkabels:
• RealVision™-transducerverlengkabel van 3 m (9,8 ft) (onderdeelnummer
A80475)
• RealVision™-transducerverlengkabel van 5 m (16,4 ft) (onderdeelnummer
A80476)
• RealVision™-transducerverlengkabel van 8 m (26,2 ft) (onderdeelnummer
A80477)
Split-pair-transducers: de verlengkabels die worden aangesloten tussen de
transducer en de 'Y'-kabel moeten paren zijn van gelijke lengte (d.w.z.: de
totale kabellengte van elke transducer moet gelijk zijn).
12.2 Aansluiting SideVision-, DownVision- en
CPT-S-transducer
SideVision™-, DownVision™- en CPT-S-transducers kunnen worden
aangesloten op de RV/RVM Transducer-aansluiting van het display met
behulp van de 25-pins RV naar 9-pins DV-adapterkabel (onderdeelnummer:
A80490).

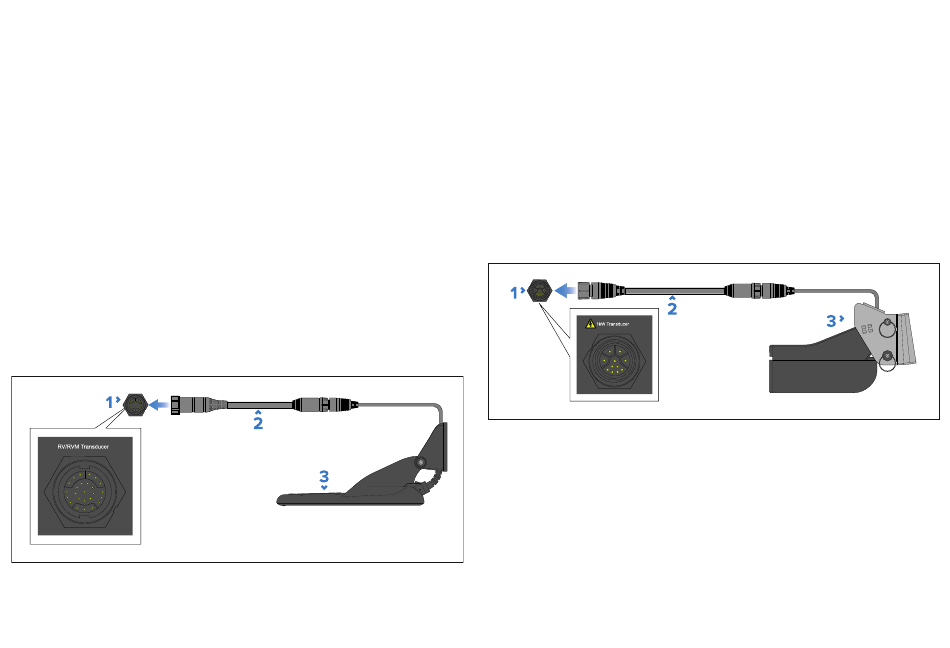

Voorbeeld aansluiting DownVision™-transducer
1.
25-pins RV/RVM Transducer-connector van het display.
2. 25-pins RV naar 9-pins DV-adapterkabel (onderdeelnummer: A80490).
3. Transducer (DownVision™-transducer afgebeeld).
66
Voor een lijst met compatibele SideVision™-transducers, zie:
p.22 — SideVision™-transducers
Voor een lijst met compatibele DownVision™-transducers, zie:
p.23 — DownVision™-transducers
Voor een lijst met compatibele CPT-S-transducers, zie:
p.23 — CPT-S-transducers met conische straal
12.3 Aansluiting CHIRP-transducer
CHIRP-transducers kunnen direct worden aangesloten op de 11-pins
1 kW transducer-aansluiting. Voor B75- & B175-transducers is een
bedieningskabel (onderdeelnummer: A80328) vereist.
Voorbeeld aansluiting CHIRP-transducer
1.
11-pins 1 kW-transducer-connector van het display.
2. Bedieningskabel (onderdeelnummer: A80328) is vereist voor B75- &
B175-transducers.
3. CHIRP-transducer.
Voor een lijst met compatibele CHIRP-transducers, zie:
p.23 — CHIRP-transducers
