12.1 Aansluiting RealVision-transducer
RealVision™ 3D- en RealVision™ Max 3D-transducers kunnen direct worden
aangesloten op de 25-pins RV/RVM Transducer-aansluiting van het display
met behulp van de met de transducers meegeleverde kabel(s).

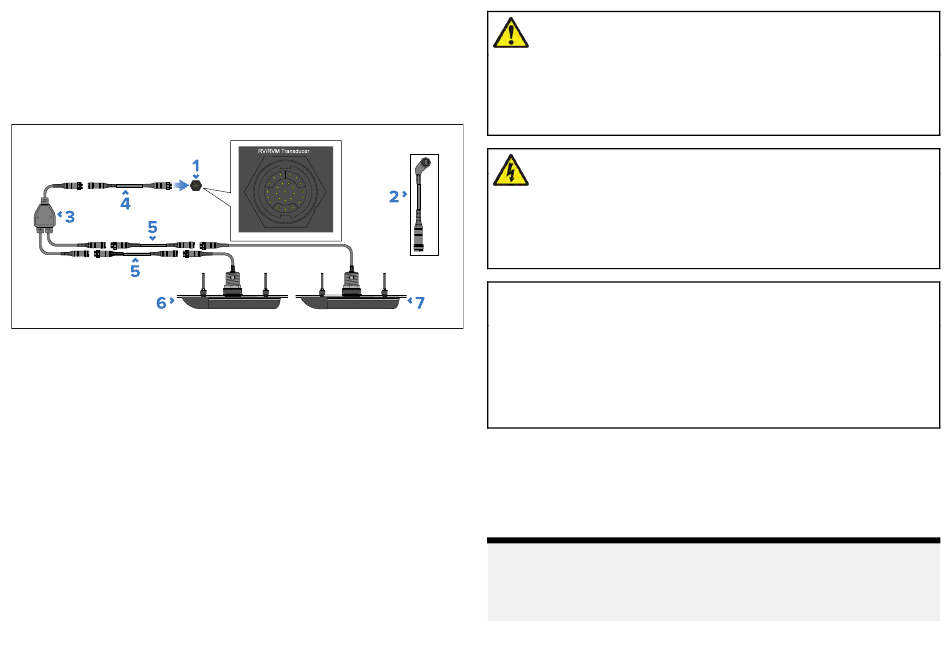

Voorbeeld — aansluitingen RealVision Max 3D split-pair-transducer
1.
25-pins RV/RVM Transducer-connector van het display.
2. Optionele haakse adapter (onderdeelnummer: A80515) wordt apart
geleverd (wordt gebruikt om de benodigde ruimte achter het display te
verkleinen).
3. Y-kabel (geleverd samen met split-pair-transducersets)
4. Verlengkabel van 8 m (26,2 ft) (geleverd samen met split-pair-
transducersets)
5. Er kunnen indien nodig optionele verlengkabels worden aangesloten
tussen de transducer en de 'Y'-kabel, of tussen de meegeleverde
verlengkabel en het display.
6. Transducer, bijv.: RVM-412 bakboord.
7.
Transducer, bijv.: RVM-412 stuurboord.
Voor een lijst met compatibele RealVision™ Max 3D-transducers, zie:
p.21 — RealVision™ Max 3D-transducers
Voor een lijst met compatibele RealVision™ 3D-transducers, zie:
p.21 — RealVision™ 3D-transducers
Transduceraansluitingen - Axiom 2 Pro RVM
Waarschuwing: Maximale lengte van de
transducerkabel
De maximale lengte van de kabel tussen een RealVision™
Max 3D-transducer en een MFD/sonarmodule (waaronder de
vaste kabel van de transducer) mag niet meer zijn dan 18 m
(59 ft). Langere kabels kunnen schade veroorzaken aan de
RealVision™ Max 3D-transducer en het MFD / de sonarmodule.
Waarschuwing: Transducerkabels
Verwijder de transducerkabel niet terwijl het product onder
stroom staat, omdat dit vonken kan veroorzaken. Als de
transducerkabel per ongeluk wordt verwijderd terwijl het
product onder stroom staat, verwijdert u de stroomtoevoer
van het product, sluit u de kabel aan en sluit de stroomtoevoer
weer aan.
Let op: U mag de transducer-kabels niet
knippen
• Wanneer u de transducer-kabel knipt kan dat de werking
van de sonar ernstig schaden. Als de kabel is geknipt, dient
hij te worden vervangen en kan niet worden gerepareerd.
• Wanneer in de transducer-kabel wordt geknipt komt de
garantie te vervallen en wordt het Europese CE-keurmerk
ongeldig.
Verlengkabels RealVision-transducer
Uw transducer wordt geleverd met een vaste kabel, voor sommige installaties
(waaronder alle installaties met split-pair-transducers) kan het echter nodig
zijn de transducerkabel te verlengen.
Opmerking:
• Voor optimale prestaties moeten de kabels zo kort mogelijk worden
gehouden.
• Gebruik alleen Raymarine®-verlengkabels voor transducers.
65
