Voorbereiding voor beugelmontage van het display

Axiom® 2 Pro 16-displays zijn bedoeld voor oppervlak- of verzonken

inbouwmontage. Er is een optionele beugelset (onderdeelnummer:

A80722) verkrijgbaar als u het display op een beugel wilt monteren. Voor

beugelmontage dient het display te worden voorbereid met de onderdelen

in de A80722-set.

Belangrijk:

Standaard is het display voorzien van rubberen afdekpluggen, die moeten

worden verwijderd voordat het display op een beugel kan worden

gemonteerd. Probeer het display niet op de beugel te monteren met

behulp van de afdekpluggen.

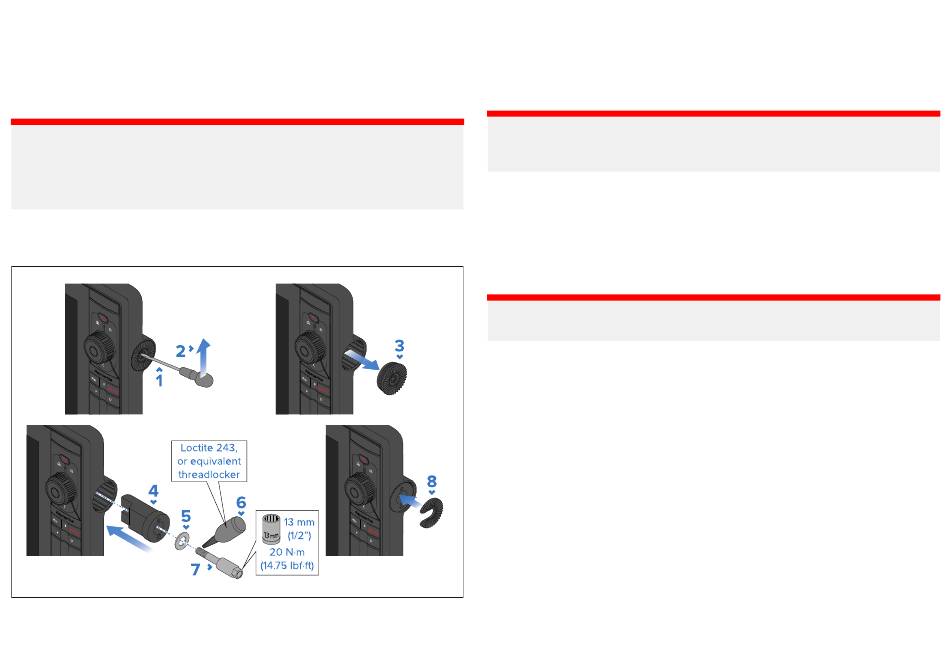

Om het display voor te bereiden op beugelmontage, volgt u de onderstaande

stappen voor beide kanten van het display:

1. Steek een kleine platte schroevendraaier of een kunststof pry tool in

het middengat van de afdekplug.

Installatie

2. Beweeg het gereedschap omhoog of omlaag om de afdekplug los te

maken.

3. Verwijder de afdekplug.

4. Steek de afstandhouder in het display, waarbij de vlakke kant naar voren

wijst.

Belangrijk:

Bevestig het ratelplaatje NIET op de afstandhouder voordat u de

afstandsbout hebt vastgedraaid.

5. Schuif de M8-ring over de M8-afstandsbout.

6. Breng Loctite® 243 (of een vergelijkbaar schroefdraadborgmiddel) op de

schroefdraad van de M8-afstandsbout.

7. Steek de M8-afstandsbout in het gat en draai deze vast met 20 N·m

(14,75 lbf·ft).

Belangrijk:

Te strak aandraaien kan tot schade leiden.

8. Verwijder de bescherming van de plakstrip aan de achterkant van het

ratelplaatje en bevestig het op de afstandhouder die in het display is

bevestigd.

De gleuf op het ratelplaatje dient naar voren te wijzen en de uitsteeksels

aan de achterkant van het ratelplaatje dienen in de uitsparingen aan het

uiteinde van de afstandhouder te vallen.

Het display kan nu in de beugel worden geplaatst.
