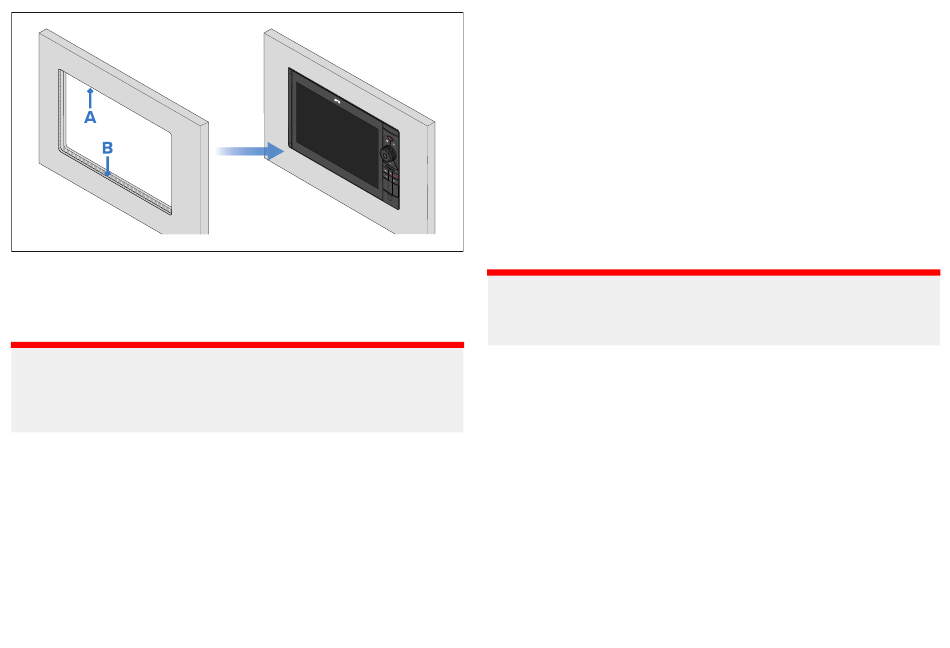

• A — uitgezaagd gat (bij verzonken inbouwmontage heeft het gat dezelfde
afmetingen als bij paneelmontage.
• B — bij verzonken inbouwmontage moet een extra sponning worden
ingefreesd, zodat het display volledig in het montageoppervlak verzinkt.
Belangrijk:
Bij verzonken inbouwmontage steekt u de bevestigingen door de
gaten die in de sponningrand, dus door het dunste gedeelte van het
montageoppervlak. Voordat u het montageoppervlak voorbereidt,
controleert u of deze rand dik genoeg is om het display vast te zetten.
1. Markeer de zaaglijn die u terugvindt op de meegeleverde montagemal
op het montageoppervlak.
2. Markeer de gaten voor de bevestigingsschroeven die u terugvindt op de
meegeleverde montagemal op het montageoppervlak.
3. Markeer de sponning voor verzonken inbouwmontage die u terugvindt
op de meegeleverde montagemal op het montageoppervlak.
4. Gebruik een boor met een boortje van de juiste maat om de hoeken van
het gat uit te boren.
De hoekdiameters voor de displays zijn:
• 33,00 mm (1,30 in) — Axiom® 2 Pro 9.
46
• 37,00 mm (1,47 in) — Axiom® 2 Pro 12.
• 38,00 mm (1,5 in) — Axiom® 2 Pro 16.
5. Gebruik een decoupeerzaag of een vergelijkbare zaag om de rest van
het gat uit te zagen.
6. Boor de 4 bevestigingsgaten op de gemarkeerde plaatsen met een
boortje van 3,7 mm (
5
/
").
32
7. Gebruik een bovenfrees om de gemarkeerde sponning uit te frezen tot
een diepte van 15,00 mm (0,59 in).
8. Gebruik een halfronde vijl en/of schuurpapier om de ruwe randen en
splinters van het gat glad te maken.
Verzonken inbouwmontage
Volg de onderstaande stappen om het display vlak in te bouwen.
Belangrijk:
Bij montage bovendeks, dient voor de scheepvaart geschikt kit te worden
gebruikt om de ruimte tussen de rand van het montageoppervlak en de
rand van het display af te dichten.
