• Zie hieronder voor meer informatie over de implementatie van de meest
voorkomende scenario's voor voedingsdistributie:
Belangrijk:
• Bij de planning en het aanleggen van de kabels dient u rekening te
houden met andere producten in uw systeem, waarvan enkele (bijv.
sonarmodules) hoge stroompieken kunnen vragen van het elektrische
systeem van uw schip. Dit kan van invloed zijn op de spanning die
beschikbaar is voor de andere apparaten tijdens deze pieken.
• De onderstaande informatie is alleen bedoeld als richtlijn om u te
helpen uw product te beschermen. Het heeft betrekking op de meest
voorkomende voedingsscenario's op schepen, maar NIET op alle
scenario's. Als u niet zeker weet hoe u de juiste beveiliging kunt
aanbrengen, kunt u advies inwinnen bij een geautoriseerde dealer of
een voldoende gekwalificeerde professionele maritieme elektricien.

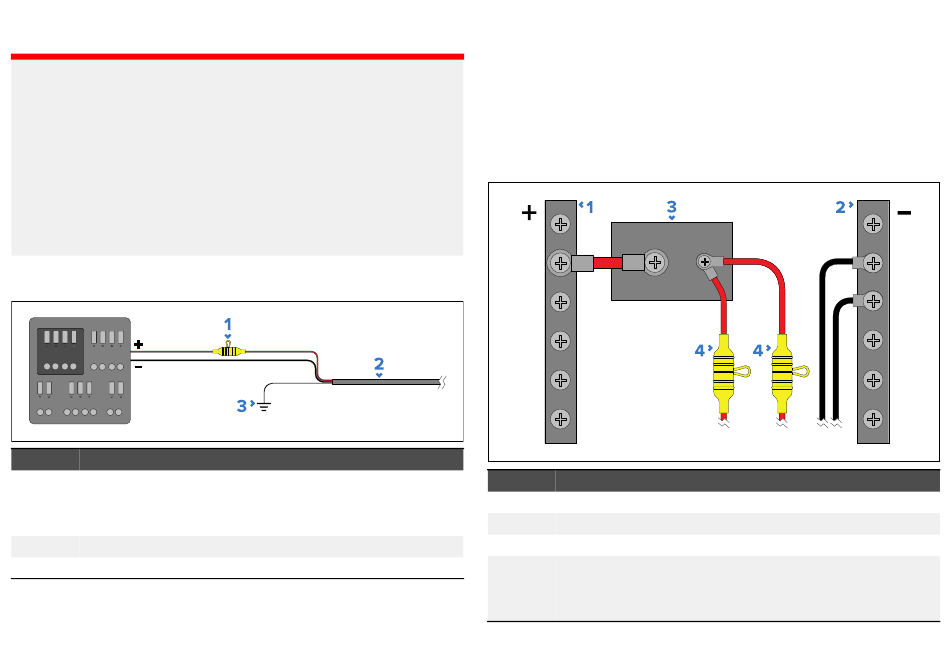

Implementatie — aansluiting op distributiepaneel (aanbevolen)
Nummer
Omschrijving
1
Waterdichte zekeringhouder waarin een inline zekering met
de juiste waarde moet zijn aangebracht. Voor de juiste
waarde voor de zekering, zie: Waarden inline zekeringen en
thermische stroomonderbrekers.
2
Voedingskabel van het product.
3
Aansluitpunt aardingsdraad.
• Aanbevolen wordt de meegeleverde voedingskabel aan te sluiten op een
geschikte stroomonderbreker of switch op het distributiepaneel van het
schip, of een standaard voedingsdistributiepunt.
56
• Het distributiepunt dient te worden gevoed vanaf de primaire voedingsbron
van het schip met een 8 AWG (8,36 mm
• In het ideale geval dient alle apparatuur te worden verbonden via
afzonderlijke thermische stroomonderbrekers of zekeringen met de juiste
waarde en de passende stroomkringbeveiliging. Wanneer dit niet mogelijk
is en een stroomonderbreker wordt gedeeld door meerdere apparaten,
gebruikt u afzonderlijke inline-zekeringen voor iedere stroomkring om te
zorgen voor de benodigde beveiliging.
• De met uw product meegeleverde voedingskabel heeft een aardingsdraad,
die moet worden aangesloten op de gemeenschappelijke RF-aarde.
Nummer
Omschrijving
1
Positieve (+) strook
2
Negatieve (-) strook
3
Stroomonderbreker
4
Waterdichte zekeringhouder waarin een inline zekering met
de juiste waarde moet zijn aangebracht. Voor de juiste
waarde voor de zekering, zie: Waarden inline zekeringen en
thermische stroomonderbrekers.
) kabel.
