NETWORK-connector van het display.

2. RayNet naar RayNet-kabel — sluit één uiteinde van de RayNet-kabel

aan op uw display en het andere uiteinde op een RayNet-apparaat of

RayNet-netwerkswitch.

3. RayNet naar RJ45-adapterkabel — sluit het RayNet-uiteinde van de kabel

aan op uw display en het andere uiteinde op een netwerkapparaat met

een RJ45-connector of -koppeling.

4. Voorbeeld compatibele netwerkapparaten met RayNet- of

RJ45-connectoren (bijv.: radarscanners, sonarmodules, displays,

netwerkswitches, camera's etc).

Voor een lijst met beschikbare netwerkkabels, zie

Reserveonderdelen en accessoires

Kabelontstoringsferrieten

Om optimale EMC-prestaties te garanderen en om te voldoen aan de van

toepassing zijnde EMC-regels, dienen alle met dit product verbonden

RayNet-kabels te beschikken over een ontstoringsferriet.

Er zijn drie ontstoringsferrieten meegeleverd met uw display, één voor

iedere RayNet-aansluiting.

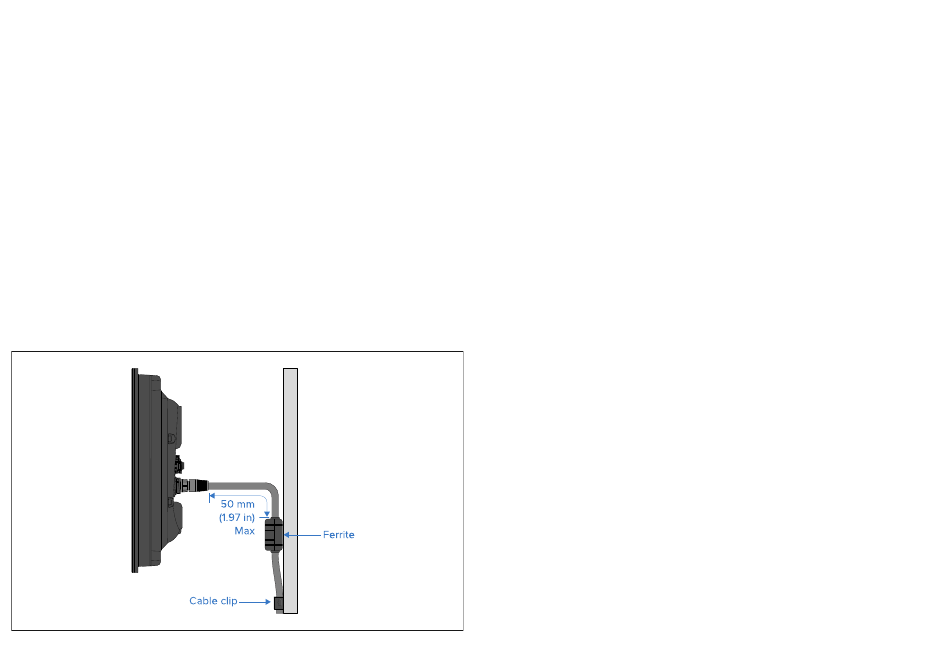

Plaats een ferriet op iedere RayNet-kabel zoals hieronder wordt getoond:

Netwerkverbindingen

• Er dienen kabelklemmen (niet meegeleverd) te worden gebruikt om de

• Wanneer u om wat voor reden dan ook een ferriet moet verwijderen,

• Als de ferriet vrij kan bewegen, plaats u erboven en eronder kabelklemmen

Hoofdstuk 24

kabel en de ferriet te ondersteunen.

zorg er dan voor dat het wordt teruggezet voordat u het product weer in

gebruik neemt.

(niet meegeleverd) om de ferriet op zijn plek vast te zetten.
