Overzicht
Technische gegevens
Ingangen:
5 temperatuursensoren Pt1000, SD-kaarteninsteek, 2
Grundfos Direct Sensors
TM
(analoog), 1 impulsingang V40
Uitgangen:
3 halfgeleiderrelais, 1 elektromechanisch relais en
2 PWM-uitgangen
Schakelvermogen:
1 (1) A 240 V~ (halfgeleiderrelais)
2 (1) A 240 V~ (elektromechanisch relais)
Totaal schakelvermogen: 4 A 240 V~
Stroomvoorziening: 100 ... 240 V~, 50 ... 60 Hz
Soort aansluiting: Y
Opgenomen vermogen: < 1W
Werking: type 1.B.C.Y
Toegekende impulsspanning: 2,5 kV
Data-interface: RESOL VBus
VBus
-stroomafgifte: 35 mA
®
®
•
Extra grote grafi sche uitlezing
•
4 relaisuitgangen
•
7 ingangen voor voelers,
daarvan 2 voor Grundfos Direct Sensors™
•
2 PWM-uitgangen voor de snelheidsgeregelde
aansturing van hoogrendement pompen
•
Gegevensopslag op SD-kaart
•
Drainback-optie
•
Tijdgestuurde thermostaatfunctie
•
RESOL VBus
®
•
Energiesparende schakelvoeding
Inhoud van de levering:

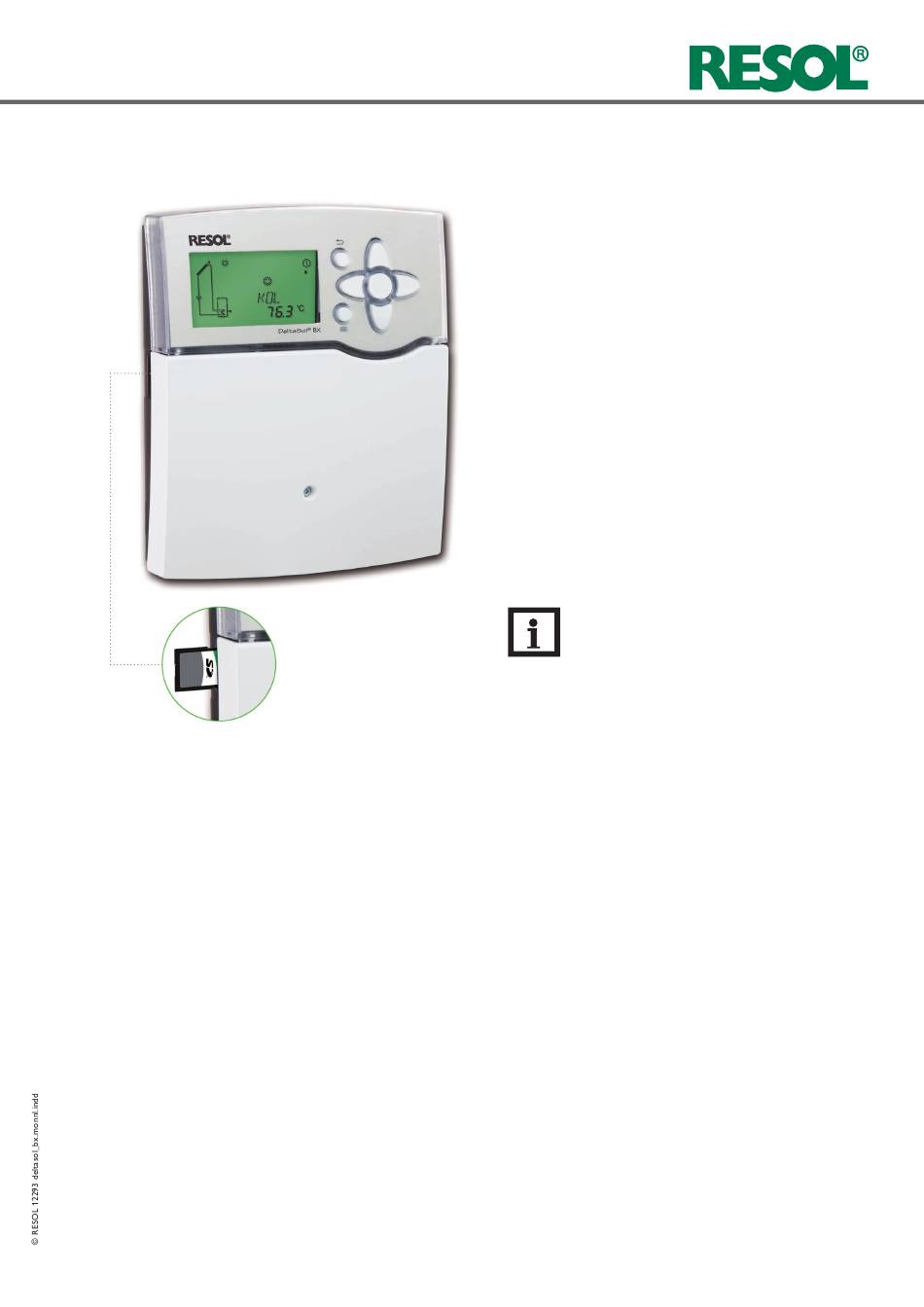

1 x DeltaSol
BX
®
1 x zakje met toebehoren
3 x schroef en plug
8 x trekontlasting en schroeven
Nota
Verdere toebehoren zie pag. 101
Functies: Temperatuurverschilregelaar met optioneel
inschakelbare installatiefuncties. Functiecontrole, bedrijfsu-
renteller, buiscollectorfunctie, thermostaatfunctie, toeren-
talregeling en warmteverbruiksmeting, enz.
Behuizing: kunststof, PC-ABS en PMMA
Montage: wandmontage, inbouw in schakelpaneel mogelijk
Display: systeembewakingsdisplay voor visualisering van
de installatie, 16-segmentweergave, 7-segmentweergave, 8
symbolen, controlelampje (navigatieknop) en achtergrond-
verlichting
Bediening: 7 drukknoppen aan de voorkant van de
behuizing
Beveiligingsklasse: IP 20 / EN 60529
Beschermingsklasse: I
Omgevingstemperatuur: 0 ... 40 °C
Verontreinigingsgraad: 2
Afmetingen: 198 x 170 x 43 mm
