BX
DeltaSol
®
Installatie 26
Systeem voor verwarming met zonne-energie met oost-/westdak, reservoir met stratificatie en bijverwar-
ming via ketel met vaste brandstof
De regelaar vergelijkt de temperaturen bij de beide voelers
S1 en S5 voor de zonnecollector met de temperatuur van
het reservoir bij de temperatuurvoelers S2 en S3. Is één van
de gemeten temperatuurverschillen groter dan de voorin-
gestelde aanschakeltemperatuurverschillen, wordt de be-
trokken pomp (R1, R2) of beide ingeschakeld en via de klep
(R4) het betrokken gedeelte van het reservoir maximaal
R1
Nota: 3-weg klep stroomloos op reservoir onderaan
Voeler/klem Betekenis
Beschrijving
S1
TKOL1
Temperatuur collector 1
S2
TSPU
Temperatuur reservoir onderaan
S3
TSPO
Temperatuur reservoir bovenaan
S4
TFSK
Temperatuur ketel met vaste
brandstof
S5
TKOL2
Temperatuur collector 2
VFS
Voeler optioneel voor meetdoel-
RPS
einden of opties
V40
Instelkanalen
Kanaal
Onderkanaal 1 Onderkanaal 2 Instelling bij
ANL
BEL1 >
DT1E
DT1A
DT1S
ANS1
S1MAX
SMXS1
Temp. Sensor
out
Pt1000
VFS
RPS
GND
S1
S5
R4
R2
Wijziging in
levering
1
26
6 K
4 K
10 K
2 K
60 °C
2
opgewarmd tot de ingestelde maximale temperatuur. De
voorrangslogica zorgt met voorrang voor een opwarming
van het bovenste gedeelte van het reservoir.
Via een andere temperatuurdifferentiaalfunctie (S4/S3)
wordt een bijverwarming van het reservoir gerealiseerd
door een ketel met vaste brandstof (R3).
in
S4
R3
S3
S2
Relais
Beschrijving
R1
Pomp van de zonnecollector 1
R2
Pomp van de zonnecollector 2
R3
Pomp voor bijverwarming ketel met vaste
brandstof
R4
Omschakelklep reservoir bovenaan/onderaan
Beschrijving

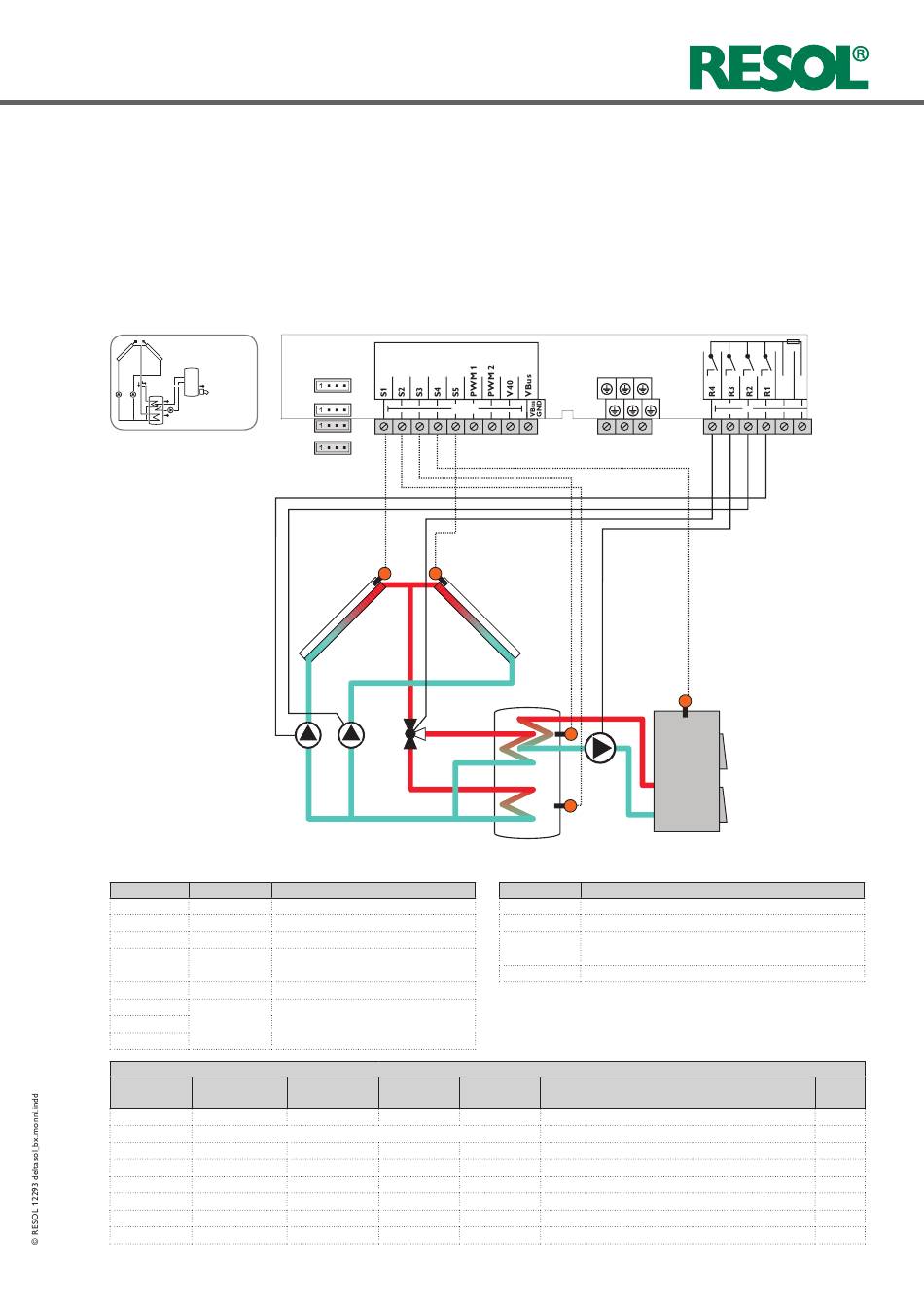

Installatieschema
Opwarming 1
Aanschakeltemperatuurverschil 1
Uitschakeltemperatuurverschil 1
Gewenst temperatuurverschil 1
Stijging 1
Maximumbegrenzing reservoir 1
Voeler reservoirmax 1
L'
L
N
Pagina
78
78
78
78
78
78
79
65|
