BX
DeltaSol
®

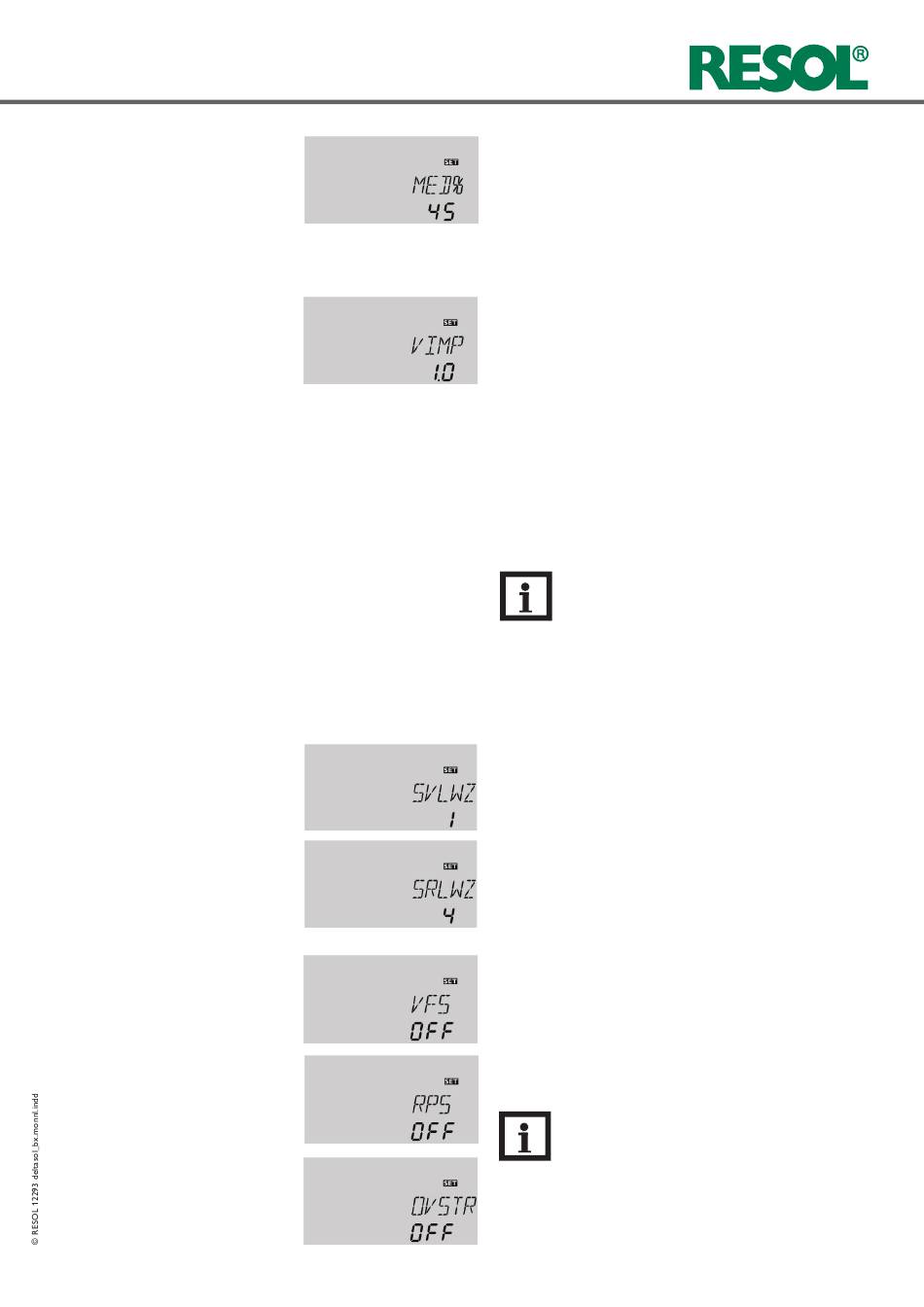

OWMZ / MED%
Gehalte van de vorstbescher-
ming in vol-% (MED% wordt
bij MEDT 0
en 3 niet aangeduid)
Regelbereik: 20 ... 70 %
in 1 %-stappen
Instelling bij
levering: 45 %
OWMZ / VIMP
Impulswaarde
Regelbereik: 0,5 ... 99,0
in 0,1-stappen
Instelling bij levering:
1,0
WMZ-voelers
OWMZ / SVLWZ
Voeler van de voorloop
Regelbereik: 1, 2, 3, 5
Instelling bij levering: 1
OWMZ / SRLWZ
Voeler van de terugloop
Regelbereik: 2, 3, 4, 5
Instelling bij levering: 4
Grundfos-voelers en debietcontrole
GFDS / VFS
Keuze: OFF / 1-12 / 2-40
Instelling bij levering: OFF
GFDS / RPS
Keuze: OFF / 0-10
Instelling bij levering: OFF
GFDS / OVSTR
Keuze: ON / OFF
Instelling bij levering: OFF
Soort vorstbescherming:
0 : Water
1 : Propyleenglycol
2 : Ethyleenglycol
3 : Tyfocor
LS / G-LS
®
Warmteverbruiksmeting met volumemeetonderdeel V40:
De balancering gebeurt met het verschil tussen voorloop- en
teruglooptemperatuur en het door de volume debietmeter
doorgegeven volume.
Î 2 in het kanaal VART instellen
Î Impulsrate conform de gebruikte volume debietmeter V40 in
het kanaal VIMP toewijzen.
Î Soort en gehalte van de vorstbescherming van de warmte-
dragende vloeistof in de kanalen MEDT en MED% aangeven.
Warmteverbruiksmeting met Grundfos-sensoren:
De warmteverbruiksmeting vindt plaats met het verschil tussen
voorloop en teruglooptemperatuur en de door de VFS-sensor
doorgegeven volumestroom.
Nota:
De warmteverbruiksmeting met Grundfos-
sensoren is alleen met beide Grundfos Direct
Sensors
TM
mogelijk.
Î 3 in het kanaal VART instellen.
Î Soort en gehalte van de vorstbescherming van de warmte-
dragende vloeistof in de kanalen MEDT en MED% aangeven.
Als volumestroomregistratie 1 of 2 (volumestroomweergave
of V40) is ingesteld, kunnen de voorloop- en de terugloop-
sensor voor de warmteverbruiksmeting worden gekozen.
Î In het kanaal SVLWZ de voeler van de voorloop kiezen.
Î In het kanaal SRLWZ de voeler van de terugloop
kiezen.
Voor de functie kunnen vrije sensoren met zinvolle plaatsing
gekozen worden. Vooringestelde voeler van de voorloop is
S1, de voeler van de terugloop is S4.
Let bij het positioneren van de Grundfos-sensoren op het
systeemschema op pagina 90!
Als Grundfos-sensoren zijn aangesloten en aangemeld, kann
bij zonnelading een volumestroombewaking OVSTR plaats-
vinden. Hiervoor moet de sensor VFS in de zonnevoorloop
worden gebruikt. Wanneer 30 s geen debiet gemeten wordt,
wordt de fout FDUFL in het statusmenu aangeduid (zie optie
Debietcontrole).
Nota:
Wanneer de voeler VFS of RPS weer afgemeld
dient te worden, moeten functies die deze sensor
gebruiken, eerst gedeactiveerd worden.
91|
