BX
DeltaSol
®
Installatie 15
Systeem voor verwarming met zonne-energie met reservoir met stratificatie en ondersteuning van de verwarming
De regelaar vergelijkt de temperatuur bij de temperatuur-
voeler S1 met de temperaturen bij S2 en S3. Zijn de tem-
peratuurverschillen groter dan de ingestelde waarden voor
de aanschakeltemperatuurverschillen, wordt de pomp (R1)
ingeschakeld en via de klep (R3) wordt het betrokken gedeelte
van het reservoir maximaal opgewarmd tot de ingestelde maxi-
male temperatuur. De voorrangslogica zorgt met voorrang voor
R1
Nota: 3-weg klep stroomloos op reservoir onderaan
Voeler/klem Betekenis
Beschrijving
S1
TKOL
Temperatuur collector
S2
TSPU
Temperatuur reservoir onderaan
S3
TSPO/TSPR
Temperatuur reservoir bovenaan
temp. reservoir verhoging van de
teruglooptemperatuur
S4
TRUE
Temperatuur terugloop
S5
Voeler optioneel voor meetdoel-
VFS
einden of opties
RPS
V40
Instelkanalen
Kanaal
Onderkanaal 1 Onderkanaal 2 Instelling bij
ANL
BEL1 >
DT1E
DT1A
DT1S
ANS1
S1MAX
SMXS1
BEL2 >
DT2E
Temp. Sensor
out
Pt1000
VFS
RPS
GND
S1
R3
Wijziging in
levering
1
15
6 K
4 K
10 K
2 K
60 °C
2
6 K
een opwarming van het bovenste gedeelte van het reservoir.
Via een andere temperatuurdifferentiaalfunctie (S3-warmtebron/
S4-lage temperatuur) wordt een verhoging van de teruglooptem-
peratuur van de verwarmingskring (ondersteuning van de verwar-
mingskring) gerealiseerd via een andere klep (R2) en via een ther-
mostaatfunctie (S3) een bijverwarming van het sanitair water (R4).
in
R4
S3
S2
Relais
Beschrijving
R1
Pomp van de zonnecollectoren
R2
Verhoging van de teruglooptemperatuur
R3
Omschakelklep reservoir bovenaan/onderaan
R4
Bijverwarming/pomp voor bijverwarming reser-
voir
Beschrijving

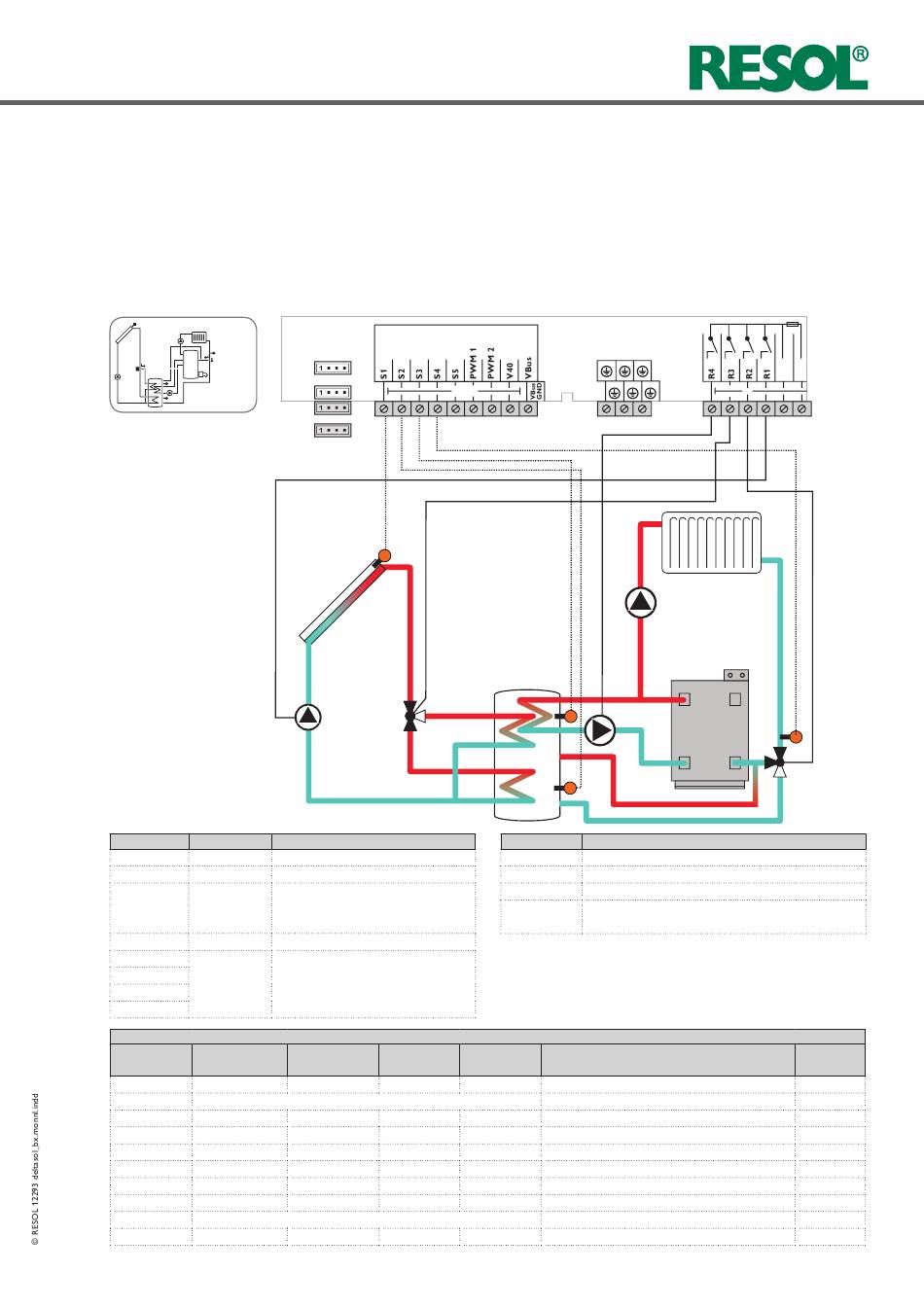

Installatieschema
Opwarming 1
Aanschakeltemperatuurverschil 1
Uitschakeltemperatuurverschil 1
Gewenst temperatuurverschil 1
Stijging 1
Maximumbegrenzing reservoir 1
Voeler reservoirmax 1
Opwarming 2
Aanschakeltemperatuurverschil 2
L'
L
N
S4
R2
Pagina
78
78
78
78
78
78
79
78
37|
