BX
DeltaSol
®
DeltaSol
®
BX
Made in Germany
Temp. Sensor
Pt1000
VFS
RPS
Elektrische schok!
WAARSCHUWING!
Bij een geopende behuizing liggen on-
der stroom staande bouwstenen vrij!
Î Verzeker u van scheiding van de
netspanning alvorens de behui-
zing te openen!
Nota
De aansluiting van het apparaat aan de netspan-
ning is altijd de laatste stap in de installatie!
Nota
Zie voor informatie over de warmteverbruiks-
meting met Grundfos-sensoren hoofdstuk 6.2,
pagina 90.
Nota
De aansluiting hangt af van het gekozen instal-
latieschema, zie hoofdst. 2,6 „Installatieschema's".
Nota
Voor de procedure bij de eerste inwerkingstel-
ling zie hoofdstuk 5, pagina 73.
WAARSCHUWING!
Elektrische schok!
L' is een ononderbroken spanning-
voerend beveiligd contact.
Î Verzeker u van scheiding van de
netspanning alvorens de behui-
zing te openen!
CU 72102083.01
GND

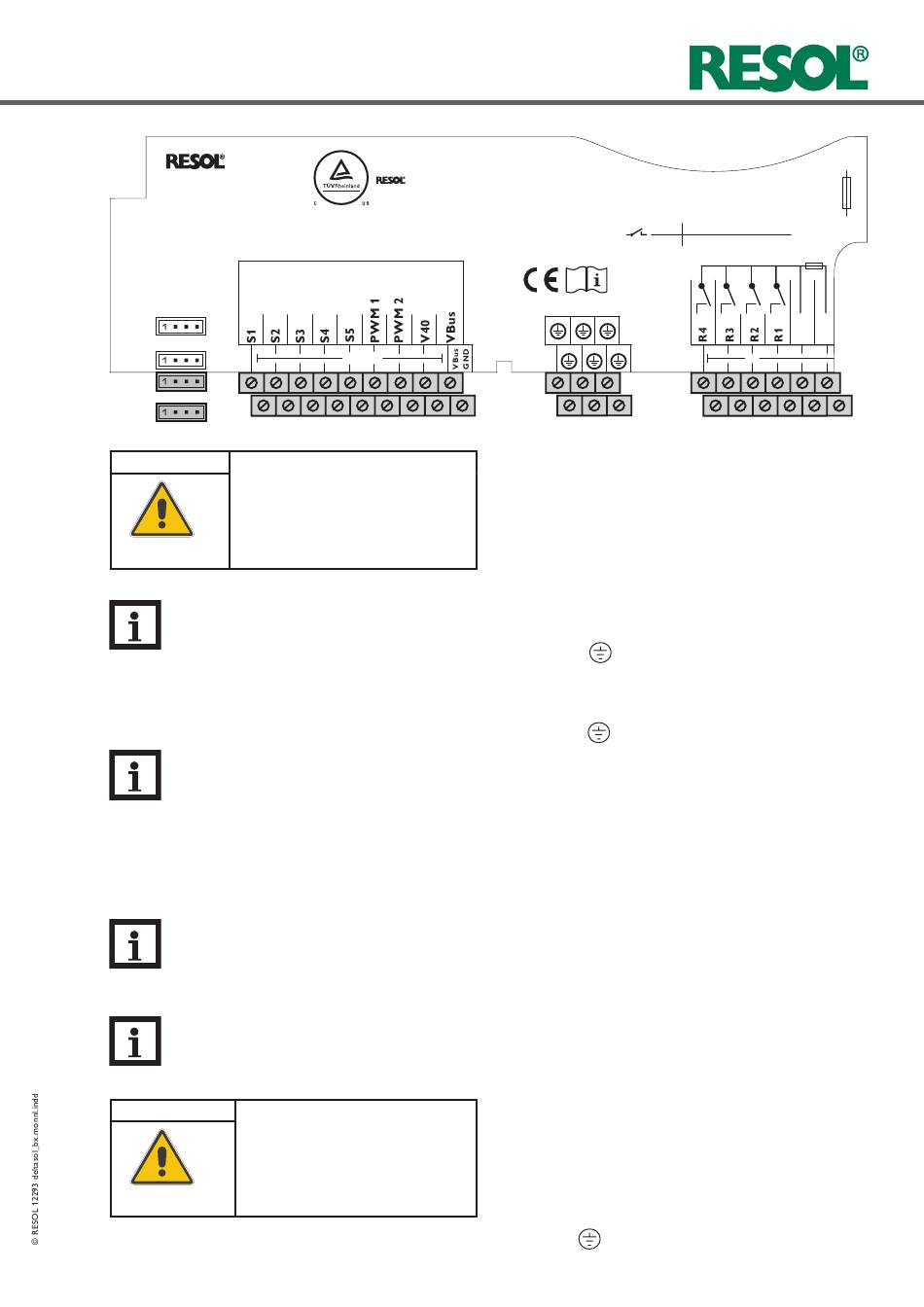

De stroomvoorziening van de regelaar gebeurt via een
stroomkabel. De voedingsspanning moet 100 ... 240 V~
(50 ... 60 Hz) bedragen.
De regelaar is voorzien van in het totaal 10 voeleringangen,
waarop verbruikers, bijv.een pomp, een klep o. i. d. aange-
sloten kunnen worden:
• Relais 1 ... 3 zijn halfgeleiderrelais, ook geschikt voor de
snelheidsregeling:
Ader R1 ... R3
Neutrale ader N
Aardedraad
• Relais 4 is een standaard relais
Ader R4
Neutrale ader N
Aardedraad
Afhankelijk van de uitvoering van het product zijn stroom-
kabel en voelers reeds aangesloten aan het apparaat. Is dit
niet het geval, als volgt te werk gaan:
De temperatuurvoelers (S1 tot S5) worden met omwis-
selbare polariteit aangesloten aan de volgende klemmen:
S1 = voeler 1 (voeler voor de collector)
S2 = voeler 2 (bijv. voeler van het reservoir onderaan)
S3 = voeler 3 (bijv. voeler van het reservoir bovenaan)
S4 = voeler 4 (bijv. voeler van reservoir 2)
S5 = voeler 5 (bijv. voeler voor collector 2)
De Grundfos voelers aan de ingangen VFS en RPS aan-
sluiten.
De Grundfos-sensor VFS in de zonnevoorloop, de
RPS in de zonneterugloop plaatsen.
De volume debietmeter V40 met omwisselbare polariteit
aansluiten aan de klemmen V40 en GND
De met PWM gemarkeerde klemmen zijn stuuruitgangen
voor een hoogrendement pomp (PWM1 is R1 toegewezen,
PWM2 is R2 toegewezen)
De aansluiting aan het net is aan de klemmen:
Neutrale ader N
Ader L
Ader L' (L' wordt niet met de stroomkabel aangesloten. L' is
een ononderbroken spanningvoerend beveiligd contact)
Aardedraad
100 ... 240 V~
R1-R3
1 (1) A (100 ... 240) V~
R4
2 (1) A (100 ... 240) V~
IP 20
N
T4A
50-60 Hz
L' L
5|
