BX
DeltaSol
®
2

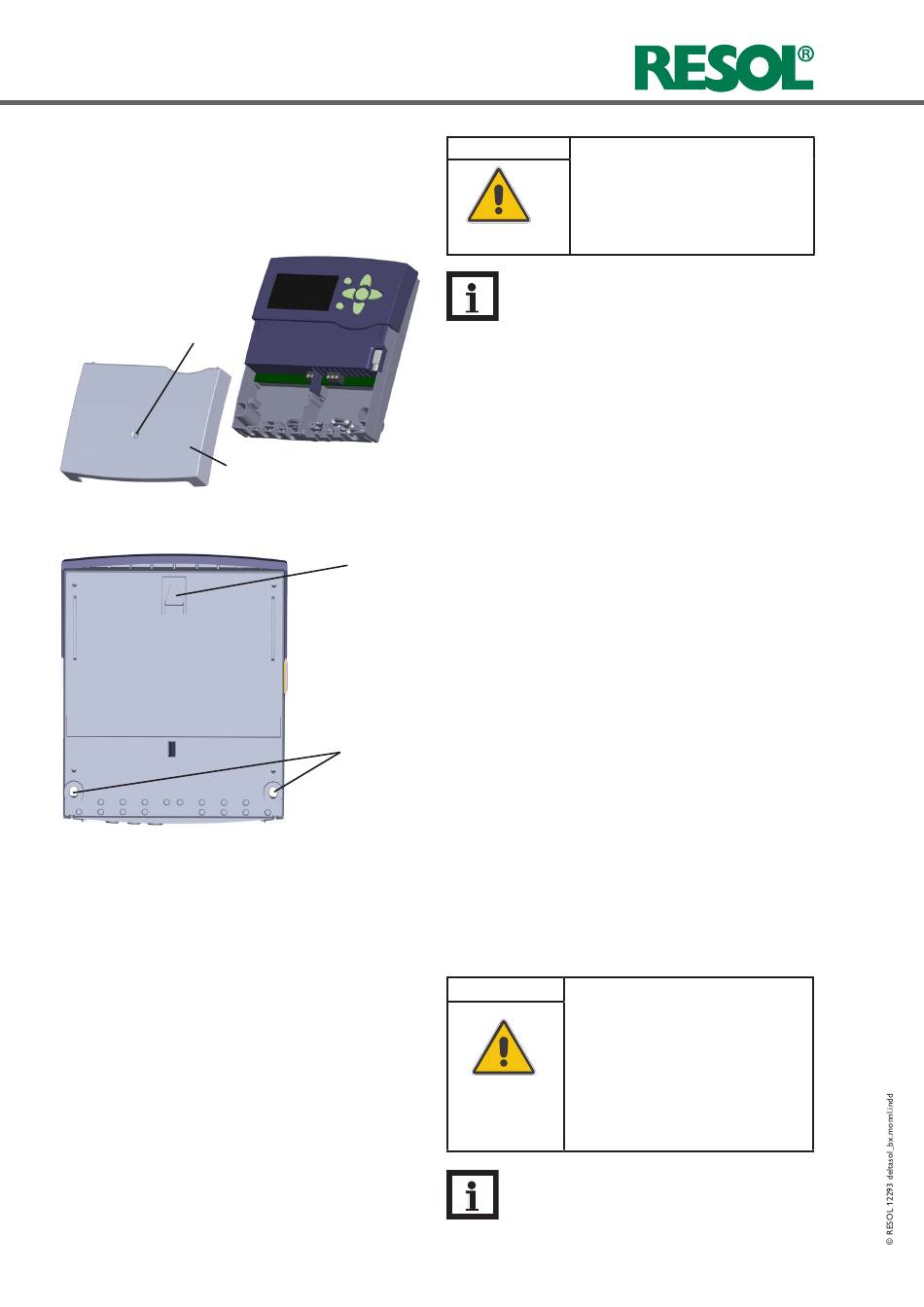

Installatie
2.1
Montage
Schroef
Afschermplaat
2.2
Elektrische aansluiting
|4
WAARSCHUWING!
Het apparaat uitsluitend monteren in droge binnenruimtes.
De regelaar moet van het net gescheiden kunnen worden
door middel van een bijkomende voorziening met een
scheiding van minstens 3 mm over alle polen (zekering)
of door middel van een voorziening volgens de geldende
installatieregels.
Bij de installatie van de aansluiting van het net en van de
voelerleidingen letten op gescheiden plaatsing.
Bevestigingspunt
Om het apparaat aan de wand te monteren de volgende
stappen uitvoeren:
Î Kruisschroef in de afschermplaat uitschroeven en de
afschermplaat naar onderen van het huis trekken.
Î De positie van het bovenste bevestigingspunt of de
bodem markeren en de bijgeleverde plug met de bijho-
rende schroef voormonteren.
Î Het huis aan het bevestigingspunt ophangen, het onder-
Bevestigingspunten
ste bevestigingspunt op de bodem markeren (afstand
tussen de gaten 135 mm).
Î De onderste plug plaatsen
Î Het huis bovenaan ophangen en vastzetten met de on-
derste bevestigingsschroef.
Î De elektrische aansluitingen maken volgens aansluitingen
van de klemmen, zie hoofdst. 2.2
Î Afschermplaat op het huis zetten
Î Het huis weer sluiten met de bevestigingsschroef.
ATTENTIE!
Elektrische schok!
Bij een geopende behuizing liggen on-
der stroom staande bouwstenen vrij!
Î Verzeker u van scheiding van de
netspanning alvorens de behui-
zing te openen!
Nota
Sterke elektromagnetische velden kunnen de
werking van de regelaar belemmeren.
Î Ervoor zorgen dat de regelaar en de instal-
latie niet onderworpen zijn aan sterke elek-
tromagnetische stralingsbronnen.
Elektrostatische ontlading!
Elektrostatische ontladingen kunnen
leiden tot beschadiging van elektro-
nische bouwstenen!
Î Voor het aanraken van het
inwendige huis voor ontlading
zorgen. Daartoe een geaarde
bouwsteen (bijv. waterkraan,
radiator o. i. d.) aanraken.
Nota:
Bij gebruik van niet snelheidsgeregelde verbrui-
kers, bijv. kleppen, moet de snelheid op 100 %
gezet worden.
