Nota:
Enkele menupunten zijn afhankelijk van het geko-
zen systeem en de ingestelde optie. Zie worden
daarom niet altijd aangeduid.
Nota:
Het hierboven aangegeven extract uit de menus-
tructuur dient slechts voor de verduidelijking van
de menuopbouw van de regelaar en is daarom
niet volledig.

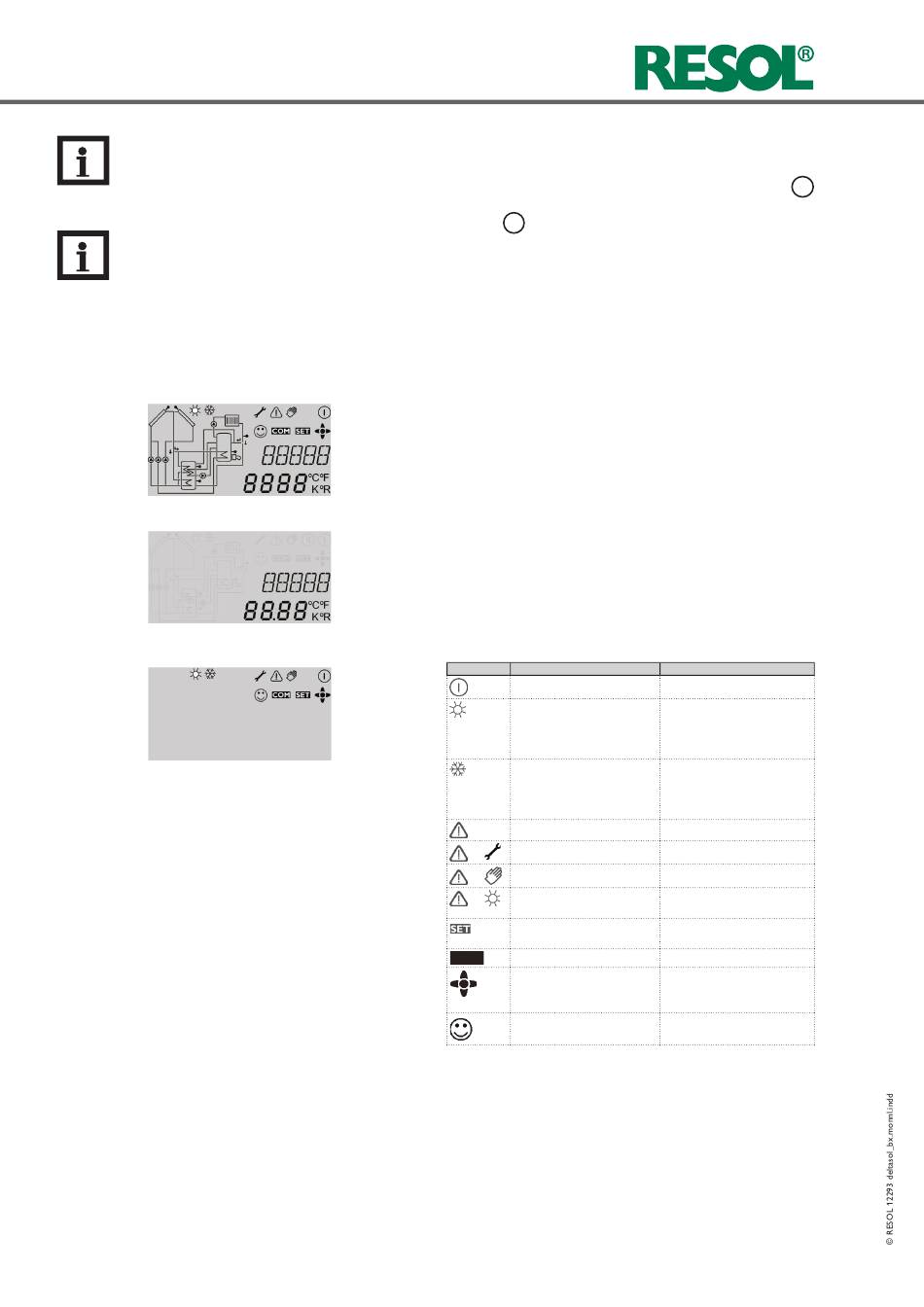

3.4
Aanduidingen en systeem-
monitoring-uitlezing
Aanduiding van de kanalen
Lijst van de symbolen
De bijkomende symbolen van de symboollijst tonen
de actuele status van het systeem.
|70
Menuniveau
Een mogelijke menusprong wordt door de aanduiding
PUSH onder het menupunt aangeduid. Met de toets
komt men in het menu. Om het menu weer te verlaten op
de toets
drukken.
7
Wanneer een optie gedeactiveerd is, verschijnt deze in het
menu met de toevoeging OFF.
De systeem-monitoring-uitlezing bestaat uit 3 delen:
De aanduiding van de kanalen, de lijst van de symbolen en
het installatieschema.
De aanduiding van de kanalen bestaat uit twee regels. In
de bovenste 16-segment aanduiding worden hoofdzakelijk
kanaalnamen/menupunten aangeduid. In de onderste 7-seg-
ment aanduiding worden kanaalwaarden en instelparameters
getoond.
Temperaturen en temperatuurverschillen worden met ver-
melding van de eenheid (°C / °F resp. K / °R) getoond.
Symbool
normaal
Relais actief
Maximale begrenzing
reservoir actief / maximale
temperatuur reservoir over-
schreden
Optie vorstbescherming is
geactiveerd
+
+
+
SD-kaart wordt gebruikt
COM
Weergave van de in het
menupunt ter beschikking
staande toetsen
Normaal bedrijf
5
knipperend
Collectorkoelfunctie actief
Systeemkoeling of reservoir-
koeling actief
Minimumbegrenzing collec-
tor actief
vorstbeschermingsfunctie
actief
Nooduitschakeling collector
Voelerdefect
Handbediening actief
Nooduitschakeling reservoir
actief
Instelkanaal wordt
gewijzigd (SET-modus)
SD-kaart vol
