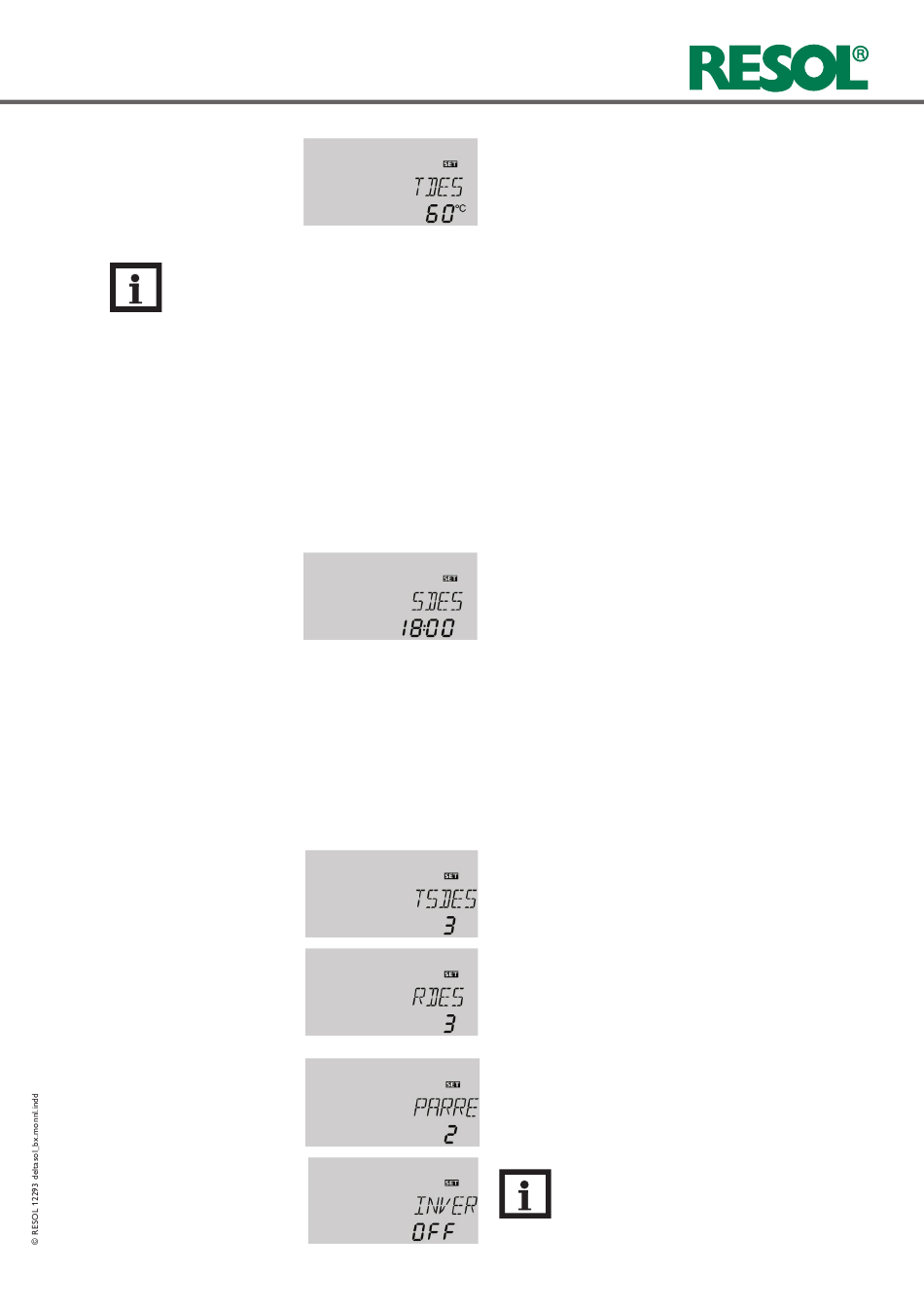

OTDES / TDES
Desinfectietemperatuur
Regelbereik: 0 ... 95 °C
in 1 °C-stappen
Instelling bij levering: 60 °C
Nota:
Wanneer de Thermische desinfectie (OTDES)
geactiveerd is, verschijnen de aanduidingskanalen
TDES en CDES. TDES wordt onafhankelijk van de
bij de betrokken sensor gemeten temperatuur
aangeduid.
Thermische desinfectie met vertraging
OTDES / SDES
Starttijd
Regelbereik:
00:00 ... 24:00
Instelling bij levering: 18:00
alleen hele uren
OTDES / TSDES
Voeler Thermische desinfectie
Regelbereik 2, 3, 4, 5
Instelling bij levering: 3
OTDES / RDES
Relais Thermische desinfectie
Regelbereik 2, 3, 4
Instelling bij levering: 3
Parallelrelais
OPARR / PARRE
Parallelrelais
Regelbereik 2, 3, 4
Instelling bij levering:
afhankelijk van het systeem
Telt CDES terug tot 00:00, schakelt relais 2 de bijverwar-
ming voor de Thermische desinfectie aan. CDES wordt
door aanduidingskanaal DDES vervangen, die de ingestelde
verwarmingsperiode aanduidt. DDES begint de verwar-
mingsperiode terug te tellen, zodra TDES bij S3 ondersch-
reden wordt. Zolang DDES actief is, wordt de temperatuur
bij S3 als TDES aangeduid in plaats van als TSPO .
Indien tijdens DDES de temperatuur bij S3 TDES meer
dan 5 K overschrijdt, wordt relais 2 uitgeschakeld tot de
temperatuur weer onder TDES + 2 K zakt.
Valt de temperatuur bij S3 onder TDES, begint de ver-
warmingsperiode van van voren af aan. DDES kan alleen
voltooid worden, wanneer TDES ononderbroken over-
schreden blijft.
Op grond van de fl exibele regellogica is de exacte duur van
een desinfectiecyclus niet voorspelbaar Om een precies
tijdstip voor de desinfectie vast te leggen kan de vertraging
van de starttijd SDES gebruikt worden.
Wordt in SDES een starttijd voor de thermische desinfectie
met vertraging van de starttijd ingesteld, wordt de Thermische
desinfectie tot deze tijd uitgesteld, nadat CDES tot 00:00
teruggeteld heeft. Eindigt CDES bijvoorbeeld om 12:00 uur en
SDES is op 18:00 ingesteld, wordt relais 2 om 18:00 in plaats
van om 12:00 uur, dus met 6 uur vertraging uitgeschakeld.
Gedurende de wachttijd wordt de ingestelde starttijd knip-
perend in het aanduidingskanaal SDES aangeduid.
Overschrijdt de temperatuur bij S3 tijdens de wachttijd
TDES ononderbroken gedurende de ingestelde verwar-
mingsperiode DDESgeldt de Thermische desinfectie als
voltooid en een nieuwe controleperiode begint.
Wordt de starttijd op 00:00 (instelling bij levering) ingesteld,
is de vertraging van de starttijd actief.
OTDES is van fabriekswege gedeactiveerd. De instelkanalen
PDES, TDES, DDES en SDES worden aangeduid, wanneer
de optie geactiveerd is. Wanneer de Thermische desinfectie
voltooid is, worden enkele waarden niet meer aangeduid en
alleen de controleperiode wordt aangeduid.
Voor de functie kunnen vrije sensoren met zinvolle plaatsing
gekozen worden. Vooringestelde voeler voor de thermische
desinfectie is S3.
Het relais voor de thermische desinfectie kan gekozen
worden.
Met deze functie kan bijv. een klep met een eigen relais
parallel met de pomp aangestuurd worden PARRE.
Vindt een opwarming door de zon (R1 en/of R2) plaats of
is een speciale opwarmfunctie door de zon actief, wordt
het gekozen relais geschakeld. Het parallelrelais kan ook
geïnverteerd geschakeld worden INVER.
Nota:
Wanneer zich R1 en/of R2 op handbediening
bevinden, wordt ook het gekozen parallelrelais
niet meegeschakeld.
