FLUXUS G809
4
Productbeschrijving
4.1
Meetsysteem
Het meetsysteem bestaat uit de transmitter, de ultrasoonsensoren en de buis waarop wordt gemeten (zie Afb. 4.1).

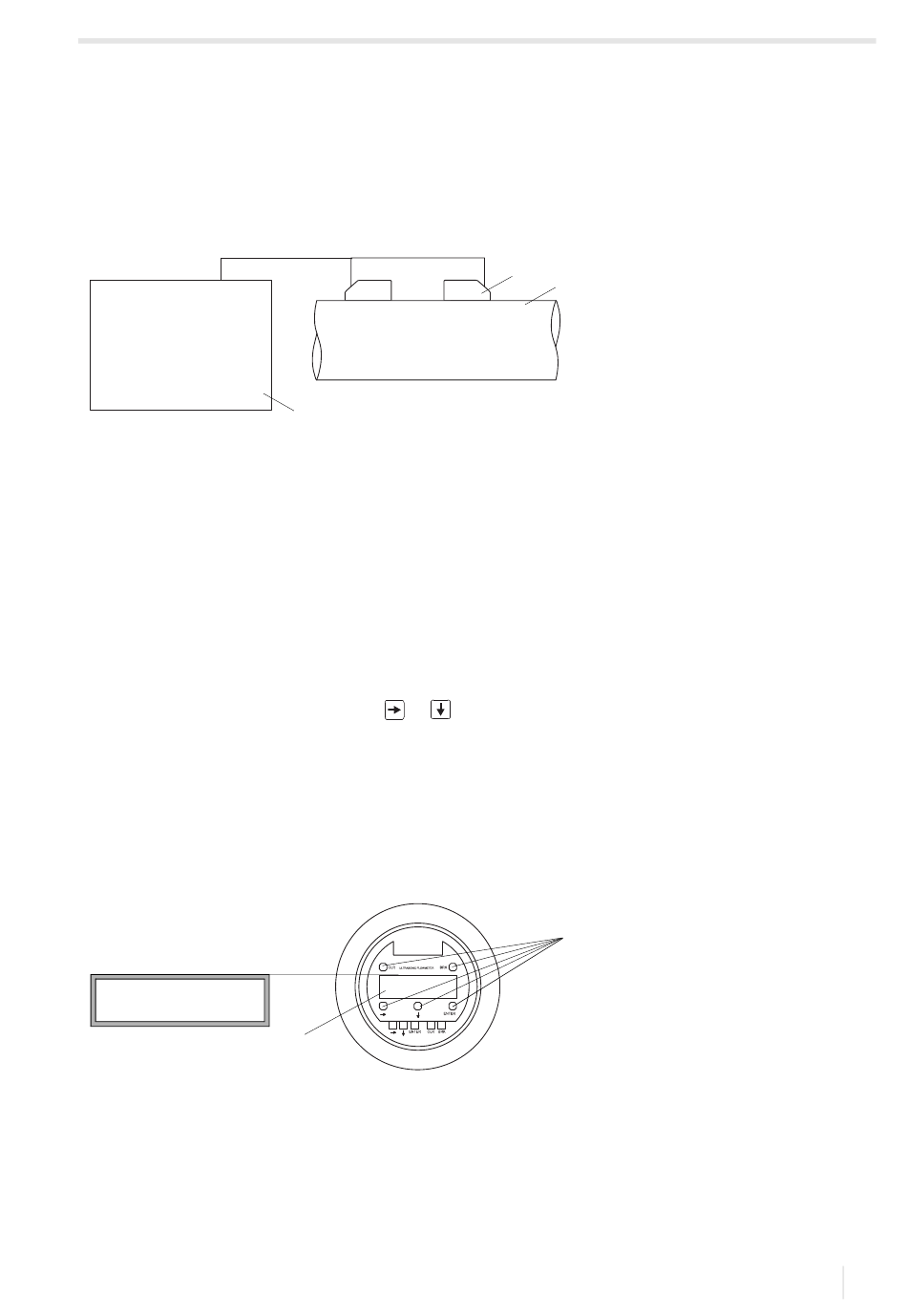

Afb. 4.1:
Voorbeeld voor een meetopstelling
1 – sensor
2 – buis
3 – transmitter
De sensoren worden op de buitenkant van de buis bevestigd. Zij verzenden en ontvangen ultrasone signalen door het me-
dium.
De transmitter regelt de meetcyclus, elimineert de stoorsignalen en analyseert de nuttige signalen. De meetwaarden kun-
nen door de transmitter in beeld gebracht, verrekend en uitgevoerd worden.
4.2
Bedieningsconcept
Het bedieningsveld bevindt zich aan de voorzijde van de behuizing. De knoppen worden bij gesloten behuizing bediend
met een magnetische pen.
De gekozen programmavertakking staat tussen hoekige haakjes en is geschreven in hoofdletters (zie Afb. 4.2). De volle-
dige naam van de gekozen programmavertakking verschijnt in de onderste regel.
• Kies een programmavertakking met de toets
• Druk op ENTER.
– par (Parameter)
– mtn (Meten)
– opt (Uitgangsopties)
– sf (Spec. functie)
Afb. 4.2:
Bedieningsveld van de transmitter
>PAR< mtn opt sf
Parameter
1 – weergave
2 – toetsenbord
UMFLUXUS_G809V2-2NL, 2020-06-25
3
en
.
1
1
2
2
4 Productbeschrijving
4.1 Meetsysteem
21
