6 Montage
6.2 Sensoren
Ratelslot
• Kort het spanband af (buisomtrek + tenminste 120 mm).
Voorzichtig!
De snijkant van de spanband is scherp.
Gevaar voor letsel!
→ Ontbraam scherpe randen.
→ Draag de voorgeschreven persoonlijke veiligheidsuitrusting. Houdt u zich aan de geldende voorschriften.
• Schuif de spanband ca. 100 mm door de delen (1) en (2) van het ratelslot, zie Afb. 6.18 a.
• Buig de spanband om.
• Schuif de spanband door deel (1) van het ratelslot, zie Afb. 6.18 b.
• Trek de spanband vast.
• Herhaal de stappen voor de tweede spanband.

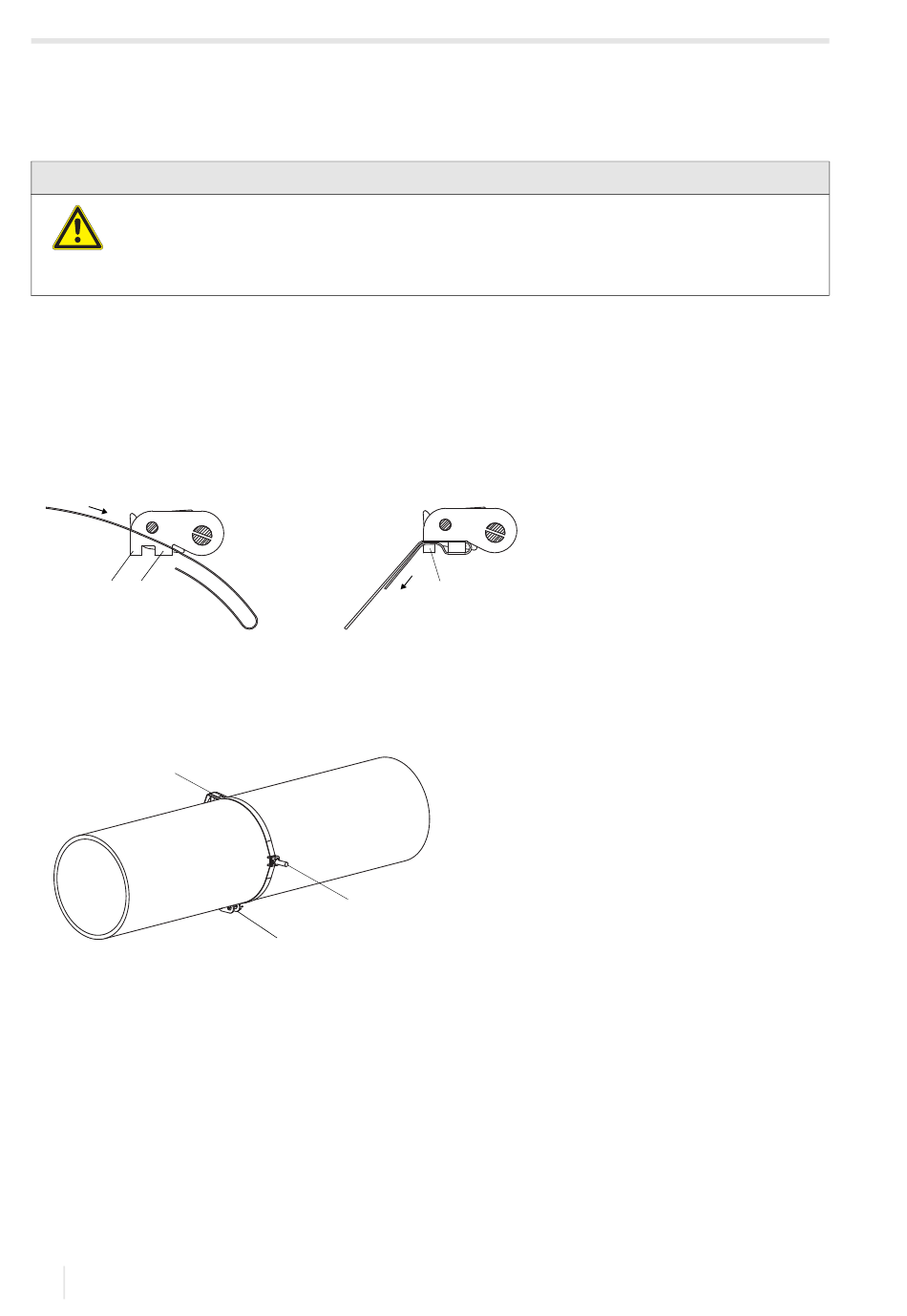

Afb. 6.18: Ratelslot met spanband
a
1
2
Stap 3: Bevestiging van de spanband op de buis
Er wordt een spanband op de buis bevestigd, zie Afb. 6.19. De tweede spanband wordt gemonteerd op een later tijdstip.
Afb. 6.19: Spanband met spanbandklem en metalen veer op de buis
3
1 – spanbandklem
2 – spanslot
3 – metalen veer
Selecteer de montagehandleiding van het meegeleverde spanslot:
Spanklemslot
• Schuif de spanband door de spanbandklem, zie Afb. 6.20.
• Plaats het spanslot en de spanbandklem op de bui, zie Afb. 6.19. Monteer de spanbandklem bij horizontale buizen in-
dien mogelijk zijdelings op de buis.
• Leg de spanband rond de buis en schuif de spanband door het spanslot, zie Afb. 6.22.
• Trek de spanband vast.
• Draai de spanslotschroef vast.
42
b
1
1
2
FLUXUS G809
2020-06-25, UMFLUXUS_G809V2-2NL
