FLUXUS G809
7.2
Spanningsvoorziening
7
Aansluiting
De spanningsvoorziening wordt aangesloten door de exploitant. De exploitant moet een beveiliging tegen overstroom
(een zekering of een vergelijkbare voorziening) aanbrengen die bij een ongeoorloofd hoog stroomverbruik alle stroomvoe-
rende leiders onderbreekt. De impedantie van de aarding moet laagohmig zijn zodat de contactspanning niet boven de
geoorloofde bovengrens komt te liggen. De potentiaalvereffeningsklem doet dienst als functionele aarding van de trans-
mitter, zie Afb. 7.14.
De buitenste randaarde wordt aangesloten op de potentiaalvereffeningsklem van de bovenste en onderste behuizing van
de transmitter.
Important!
De beschermingsgraad van de transmitter is alleen gegarandeerd als de kabel voor de spanningsvoorziening goed
vast zit en zonder speling in de kabelschroefkoppeling zit.
• Sluit de spanningsvoedingskabel aan op de transmitter.
Voor het aansluiten van de netkabel op de transmitter zie paragraaf 7.2.1, Afb. 7.14 en Tab. 7.12.

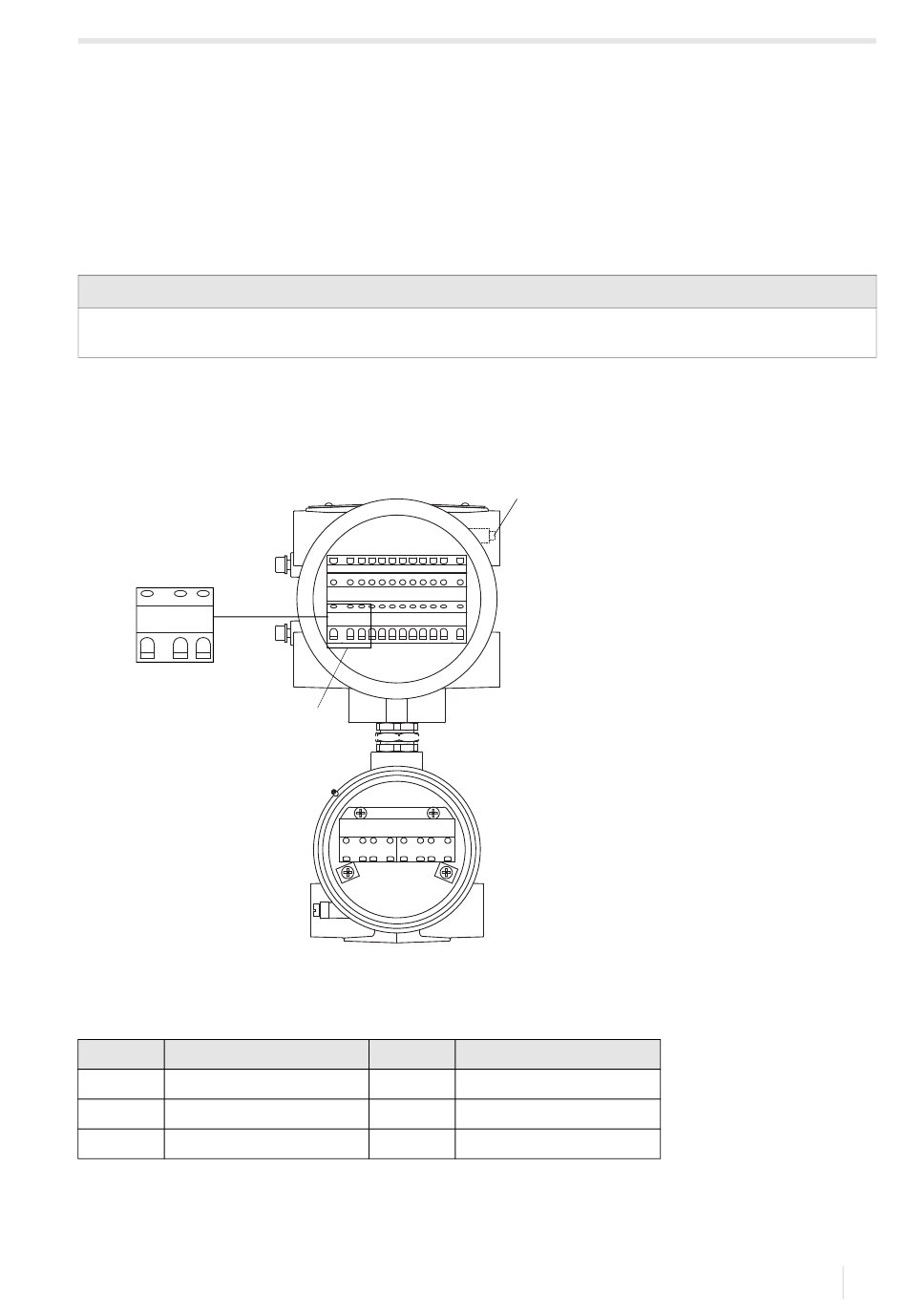

Afb. 7.14: Aansluiting van de spanningsvoorziening op de transmitter
L
N
PE
(+)
(-)
1 – potentiaalvereffeningsklem
2 – aansluiting van de spanningsvoorziening
Tab. 7.12: :Klemmenfuncties
klem
aansluiting AC
L
fase 100...230 V
N
nul
PE
aarde
UMFLUXUS_G809V2-2NL, 2020-06-25
L
N
PE
(+)
(-)
2
AR
ARS
AVS
AV
BR
BRS
BVS
BV
klem
aansluiting DC
L+
+
L-
-
PE
aarde
1
7 Aansluiting
7.2 Spanningsvoorziening
75
