7 Aansluiting
Voorzichtig!
Ongevallenpreventievoorschriften voor elektrische installaties en bedrijfsmiddelen
Het niet naleven van de voorschriften kan zwaar lichamelijk letsel veroorzaken.
→ Bij alle elektrotechnische werkzaamheden dient u zich te houden aan de ongevallenpreventievoor-
schriften voor elektrische installaties en bedrijfsmiddelen.
De transmitter heeft 2 behuizing. De klemmen voor het aansluiten van de sensoren bevinden zich in de onderste behui-
zing en de klemmen voor de uitgangen en voor de spanningsvoorziening zitten op de achterzijde van de bovenste behui-
zing, zie Afb. 7.1.
Important!
Gebruik voor het openen van de behuizing geen voorwerpen die de draad of de afdichting van de behuizing kunnen
beschadigen.

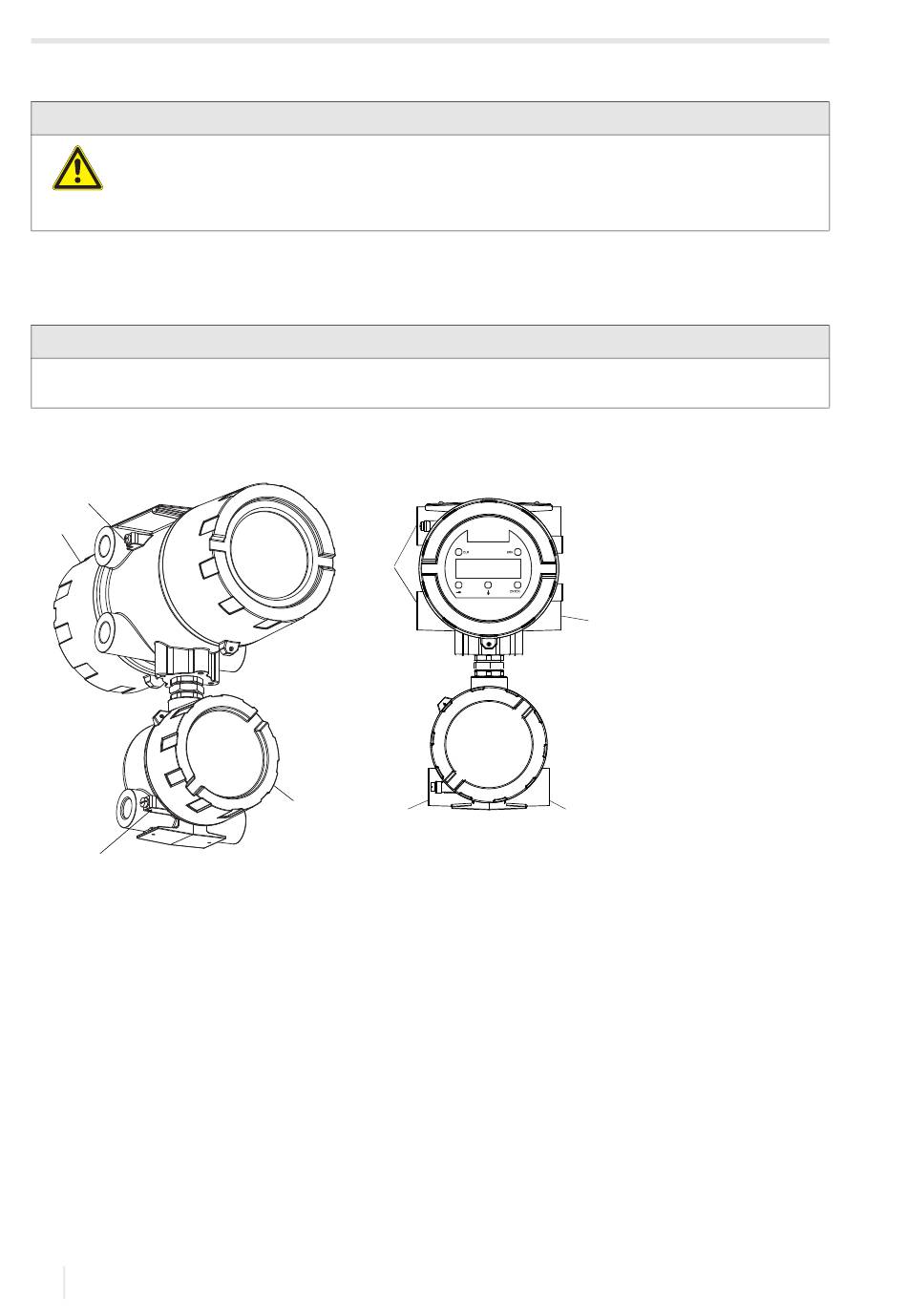

Afb. 7.1:
Aansluitingen van de transmitter
7
1
7
1 – bovenste behuizing
2 – onderste behuizing
3 – sensoren van de meetkanaal A
4 – sensoren van de meetkanaal B
5 – spanningsvoorziening
6 – uitgangen
7 – potentiaalvereffeningsklem
62
6
2
3
5
4
