FLUXUS G809
• Selecteer de rangschikking overeenkomstig de meting.
• Haal de sensorbevestiging PermaFiX uit elkaar, zie Afb. 6.53.
• Plaats één van de rails op de buis, zie Afb. 6.55.
• Steek de schroeven (M6) in de boringen van de rail, daarna worden de schroeven met de moeren vastgezet.
• Schuif de tweede rail (montagevoorbeeld a) of tegenplaat (montagevoorbeeld b, c, d) op de bouten aan de andere kant
van de buis en borg deze met moeren.
• Zorg ervoor dat de rails niet vast komen te zitten wanneer de moeren worden aangedraaid.
• Herhaal de stappen voor de tweede stap als dat nodig is.

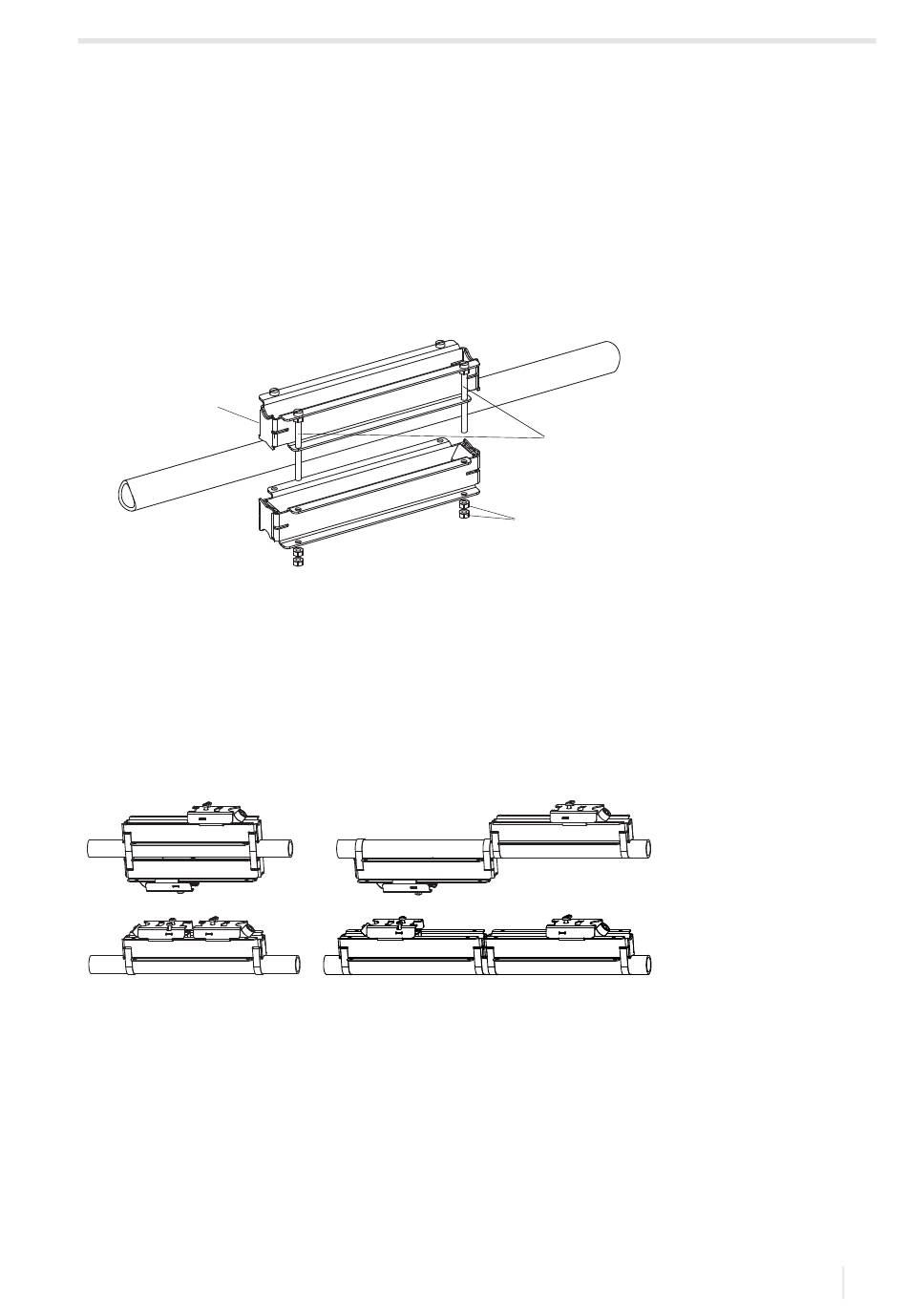

Afb. 6.55: De rail monteren met schroeven (doorstralingsopstelling, kleine sensorafstand)
1
1 – rail
2 – schroeven
3 – moeren
De rail monteren met spanbanden
Het aantal en de rangschikking van de PermaFiX rails hangen af van de rangschikking en van de afstand van de sensoren
Kijk voor een overzicht van mogelijke rangschikkingen in Afb. Afb. 6.56.
Afb. 6.56: Mogelijke rangschikkingen van de PermaFiX (montage met spanbanden)
a
b
a – doorstralingsopstelling, kleine sensorafstand
b – reflectieopstelling, kleine sensorafstand
c – doorstralingsopstelling, grote sensorafstand
d – reflectieopstelling, grote sensorafstand
• Selecteer de rangschikking overeenkomstig de meting.
• Haal de sensorbevestiging PermaFiX uit elkaar, zie Afb. 6.53.
• Kort het spanband af (buisomtrek + tenminste 120 mm).
UMFLUXUS_G809V2-2NL, 2020-06-25
c
d
2
3
6 Montage
6.2 Sensoren
57
