6 Montage
FLUXUS G809
6.2 Sensoren

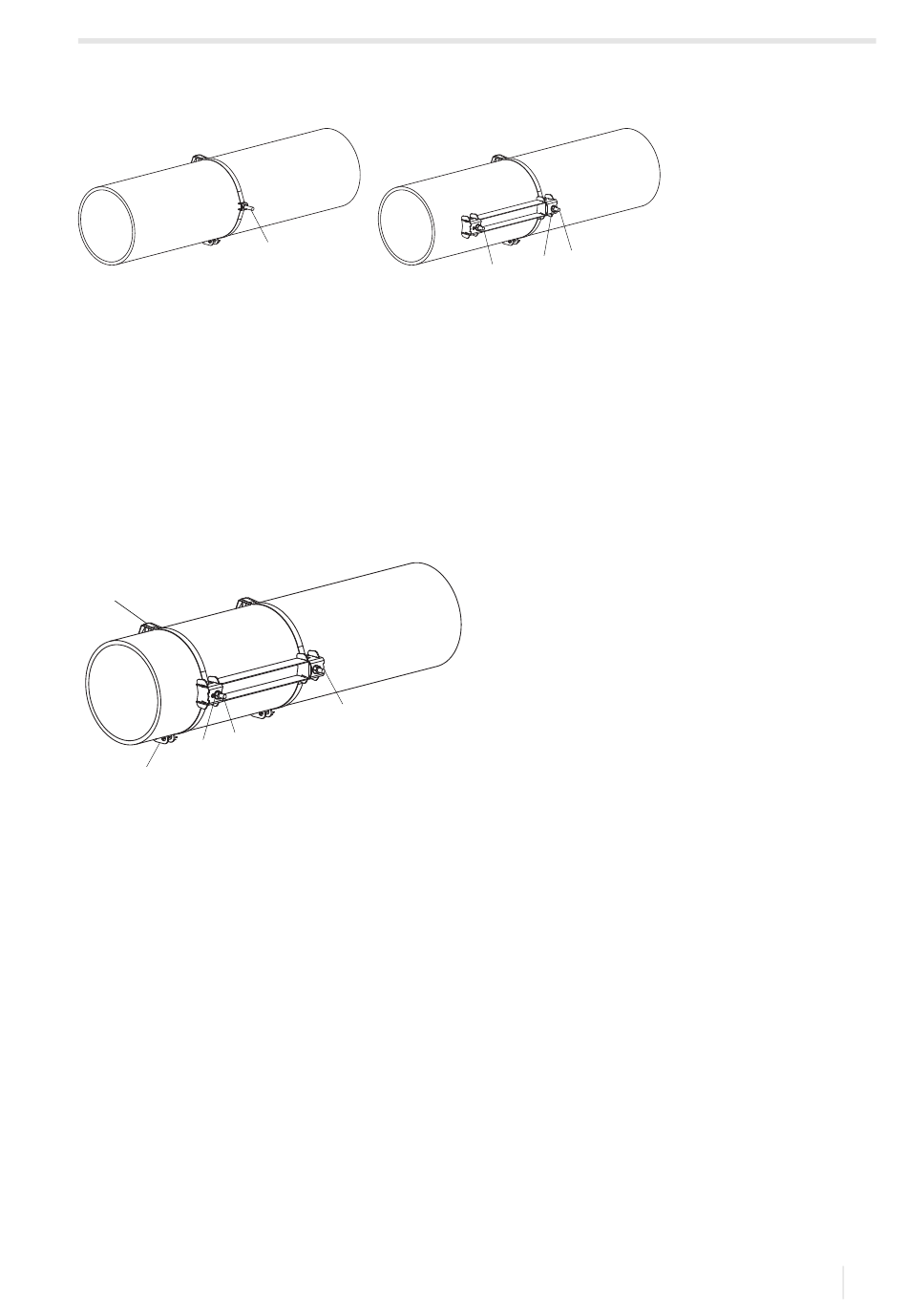

Afb. 6.26: Rail eenzijdig aan de buis bevestigd
1
1
3
2
1 – spanbandklem
2 – spanbandklem
3 – moer
• Selecteer de montagehandleiding van het meegeleverde spanslot:
Spanklemslot
• Schuif de spanband door de spanbandklem (2), zie Afb. 6.27.
• Leg de spanband rond de buis en schuif de spanband door het spanslot, zie Afb. 6.28.
• Trek de spanband vast.
• Draai de spanslotschroef vast.
• Draai de moer van de spanbandklem (2) vast, maar niet zo strak dat de spanband wordt beschadigd, zie Afb. 6.27.
Afb. 6.27: Rail op de buis
3
1
2
4
5
1 – spanbandklem
2 – spanbandklem
3 – metalen veer
4 – moer
5 – spanslot
Snelspanslot
• Schuif de spanband door de spanbandklem (2) en de metalen veer, zie Afb. 6.29 en Afb. 6.27.
• Leg de spanband rond de buis en schuif de spanband door het spanslot.
• Plaats de metalen veer tegenover de spanbandklem (2).
• Trek de spanband vast.
• Draai de spanslotschroef vast.
• Draai de moer van de spanbandklem (2) vast, maar niet zo strak dat de spanband wordt beschadigd, zie Afb. 6.27.
45
UMFLUXUS_G809V2-2NL, 2020-06-25
