FLUXUS G809

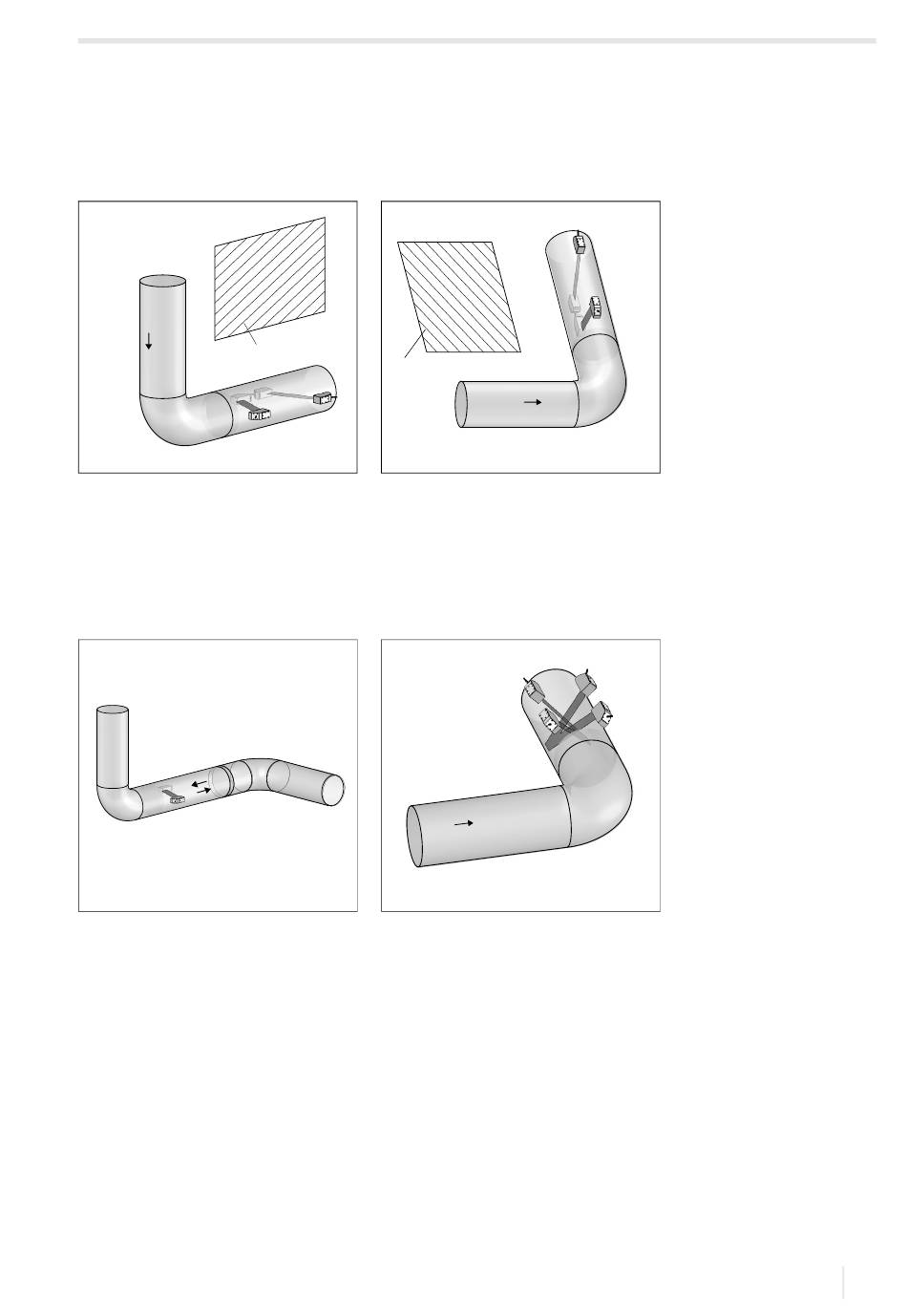

Als het meetpunt zich in de buurt van een bochtstuk bevindt, bevelen wij voor de keuze van het geluidsstraalniveau de
volgende meetopstellingen aan.
Verticaal lopende buizen
stroom-
richting
• Het geluidsstraalniveau wordt gekozen in
een hoek van 90° t.o.v. het bochtstukni-
veau. Het bochtstuk ligt vóór het meet-
punt.
Meting in beide richtingen
stroomrichting
• Het geluidsstraalniveau wordt afgesteld
op het dichtstbij gelegen bochtstuk (al
naar gelang het verloop van de buizen –
horizontaal of verticaal – zie bovenaan).
UMFLUXUS_G809V2-2NL, 2020-06-25
Horizontaal lopende buizen
bochtstukniveau
bochtstukniveau
• Het geluidsstraalniveau wordt gekozen in
een hoek van 90° ± 45° t.o.v. het bocht-
stukniveau. Het bochtstuk ligt vóór het
meetpunt.
Meting in reflectieopstelling met 2
stralen op 2 niveau's
stroomrichting
• De 2 geluidsstraalniveaus worden geko-
zen in een hoek van 45° t.o.v. het bocht-
stukniveau. Het bochtstuk ligt vóór het
meetpunt.
• Bij horizontaal lopende buizen worden
de sensoren op de bovenste helft van de
buis gemonteerd.
stroomrichting
6 Montage
