7 Aansluiting
7.1 Sensoren
Opmerking!
Voor een goede EMC-eigenschappen te garanderen, is het belangrijk om een goed elektrisch contact te maken tus-
sen de buitenste afscherming en de wartel (en dus met de behuizing).
• Fixeer de kabelschroefkoppeling door de wartel op het lichaam te draaien.
• Sluit de sensorkabel aan op de klemmen van de transmitter, zie Afb. 7.3 en Tab. 7.1.
Tab. 7.1:
Klemmenfuncties
klem
aansluiting
AV
sensor
AVS
sensor
ARS
sensor
AR
sensor

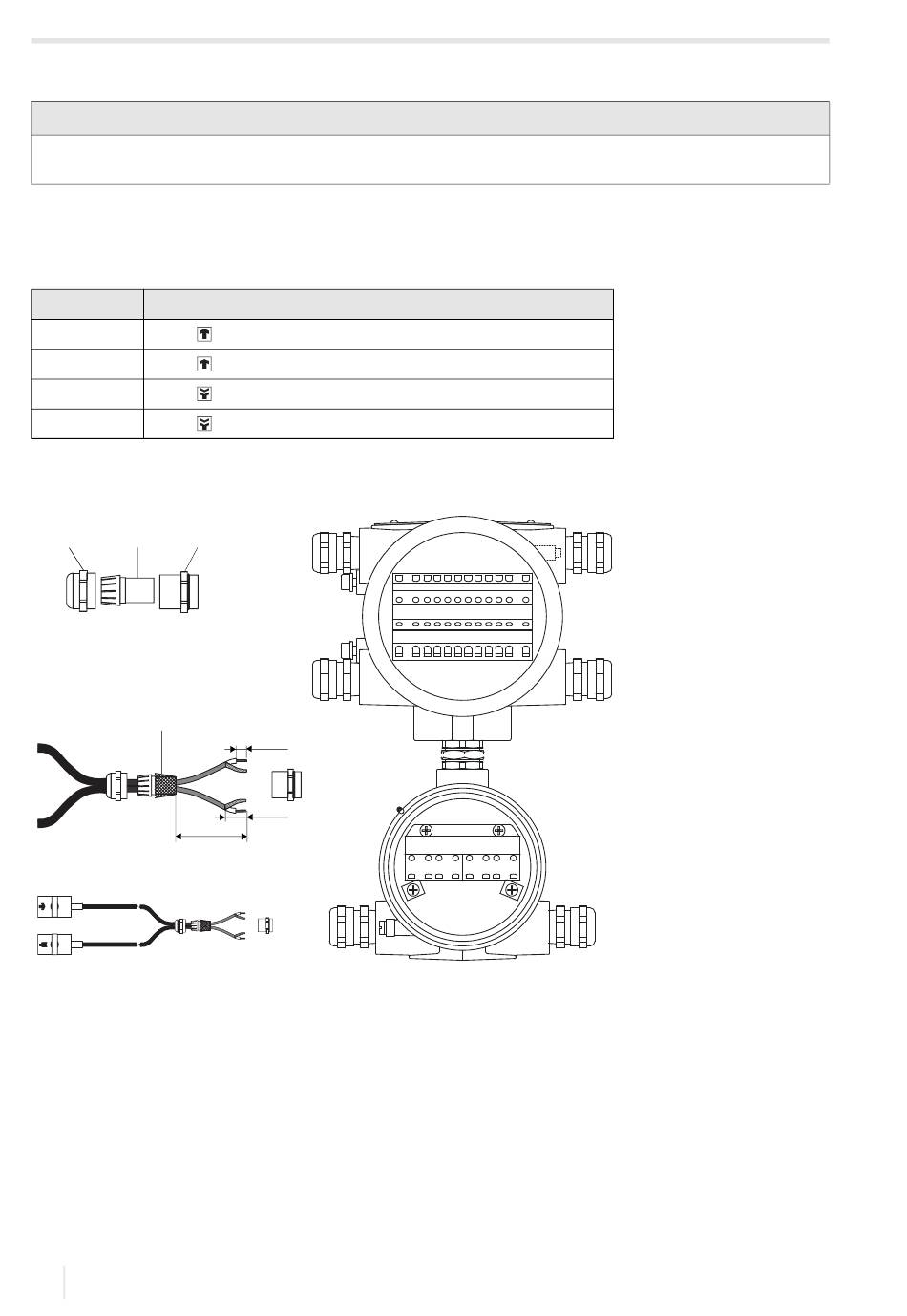

Afb. 7.3:
Aansluiting van de sensorkabel met kunststof kabelmantel en geïsoleerd kabeluiteinden
op de transmitter
1
2
3
kabelschroefverbinding
4
70 mm
1 – wartel
2 – inzetstuk
3 – lichaam
4 – teruggeslagen buitenste afscherming
7.1.1.2
Sensorkabel met RVS-ommanteling en gestripte kabeluiteinden
• Verwijder de blinde stop voor het aansluiten van de sensorkabel.
• Breng de sensorkabel in de behuizing in.
• Maak de sensorkabel vast door de kabelschroefkoppeling vast te draaien.
• Sluit de sensorkabel aan op de klemmen van de transmitter, zie Afb. 7.4 en Tab. 7.2.
64
(kern)
(binnenafscherming)
(binnenafscherming)
(kern)
10 mm
20 mm
L
N
PE
(+)
(-)
AR
ARS
AVS
AV
BR
BRS
BVS
BV
FLUXUS G809
2020-06-25, UMFLUXUS_G809V2-2NL
