FLUXUS G809
Voorbeeld
meting en doorstralingsopstelling
2 sensorbevestigingen Variofix C
sensor met sensorfrequentie G
breedte van de dempingsmat: 225 mm
buisbuitendiameter: 1200 mm
lengte van de Variofix C: 560 mm
reflectiepunten: 2
montagelengte berekenen (zie Tab. 6.2):
sensordempingsmat: l
S1
buisdempingsmat: l
= 600 mm ( 2 ×)
R
De totale montagelengte bedraagt 1800 mm.

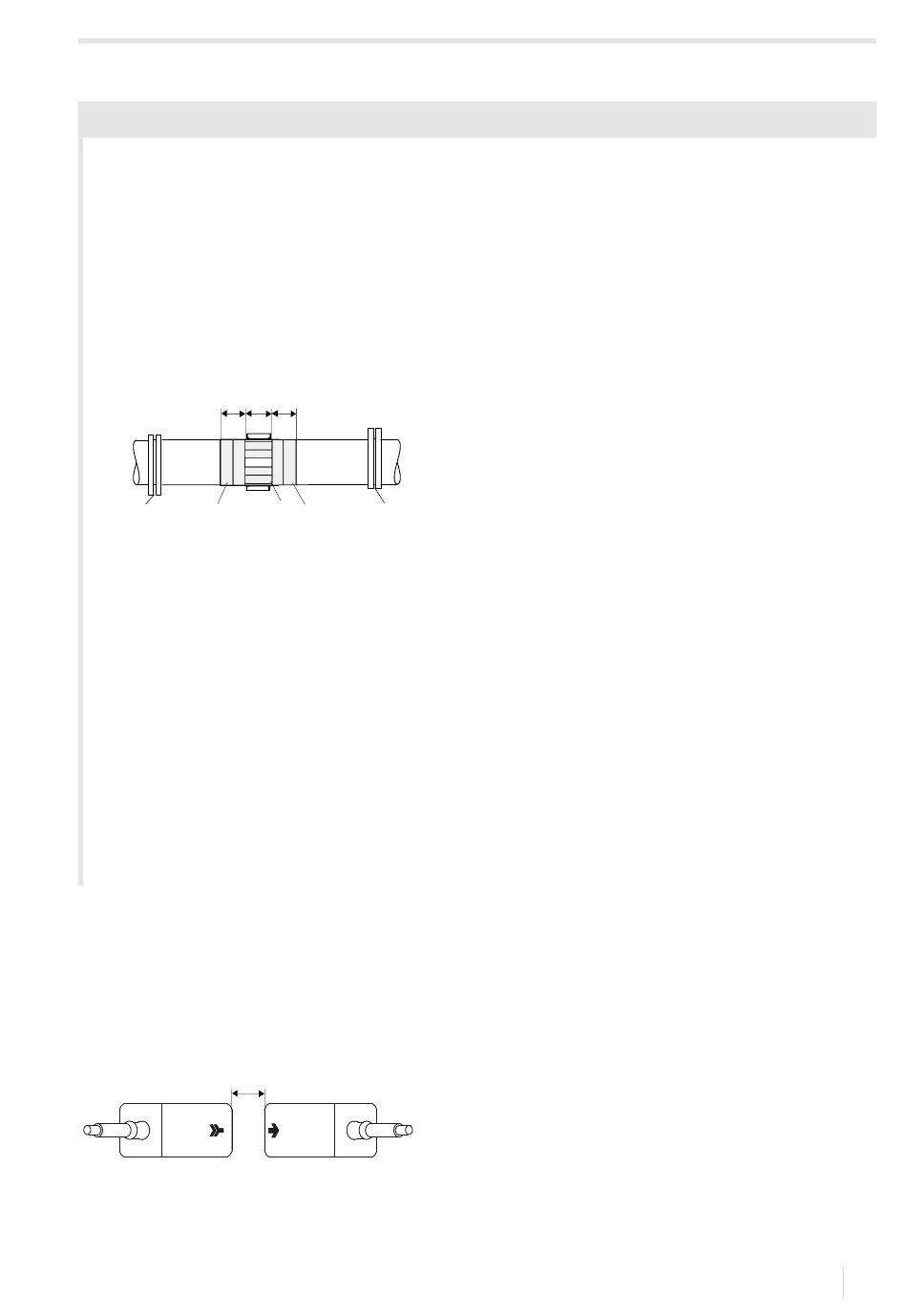

Afb. 6.9:
Buisbuitendiameter > 900 mm
l
R
3
2
1 – sensordempingsmatten
2 – buisdempingsmatten
3 – reflectiepunt
De sensordempingsmatten worden in lengterichting op de buis bevestigd. De buisdempingsmatten kunnen in lengte- of
in dwarsrichting op de buis worden bevestigd. In het voorbeeld worden zij in dwarsrichting bevestigd.
Aantal sensordempingsmatten
De sensordempingsmatten worden langs de buisomtrek over een breedte van 2 × 1400 mm gemonteerd.
Er worden 2 × 1400 mm/225 mm = 2 × 6.2 sensordempingsmatten gemonteerd.
2 × 6 dempingsmatten (600 mm × 225 mm) + 2 × 1 dempingsmat (600 mm × 50 mm)
Aantal buisdempingsmatten
De buisdempingsmatten worden over de hele omtrek van de buis gemonteerd.
buisomtrek: 2πr = 3770 mm
Er worden 600 mm/225 mm buisdempingsmatten (2 ×) gemonteerd. Het cijfer wordt naar boven toe afgerond.
2 × 3 buisdempingsmatten (3770 mm × 225 mm)
De dempingsmatten kunnen in kleinere stukken worden gesneden zodat ze gemakkelijker kunnen worden gemonteerd.
6.2.3
De sensoren monteren
6.2.3.1
De sensoren afstellen en de sensorafstand bepalen
Let op de afstelling van de sensoren. De graveringen op de sensoren vormen een pijl als de sensor correct is afgesteld,
zie Afb. 6.10. De sensorkabels wijzen in tegengestelde richting.
De sensorafstand is de afstand tussen de binnenkant van de sensoren.
Afb. 6.10: De sensoren en de sensorafstand afstellen
a
a – sensorafstand
• Kies de montagehandleiding die bij de meegeleverde sensorbevestiging past:
UMFLUXUS_G809V2-2NL, 2020-06-25
= 600 mm
l
l
S1
R
1
3
2
6 Montage
6.2 Sensoren
37
