FLUXUS G809
Voorbeeld
meting en reflectieopstelling
2 sensorbevestigingen Variofix L
sensor met sensorfrequentie M
breedte van de dempingsmat: 50 mm
buisbuitendiameter: 100 mm
lengte van de Variofix L: 310 mm
reflectiepunt: 1
montagelengte berekenen (zie Tab. 6.1):
sensordempingsmat: l
S2
buisdempingsmat: l
= 350 mm
R
De totale montagelengte bedraagt 1010 mm.

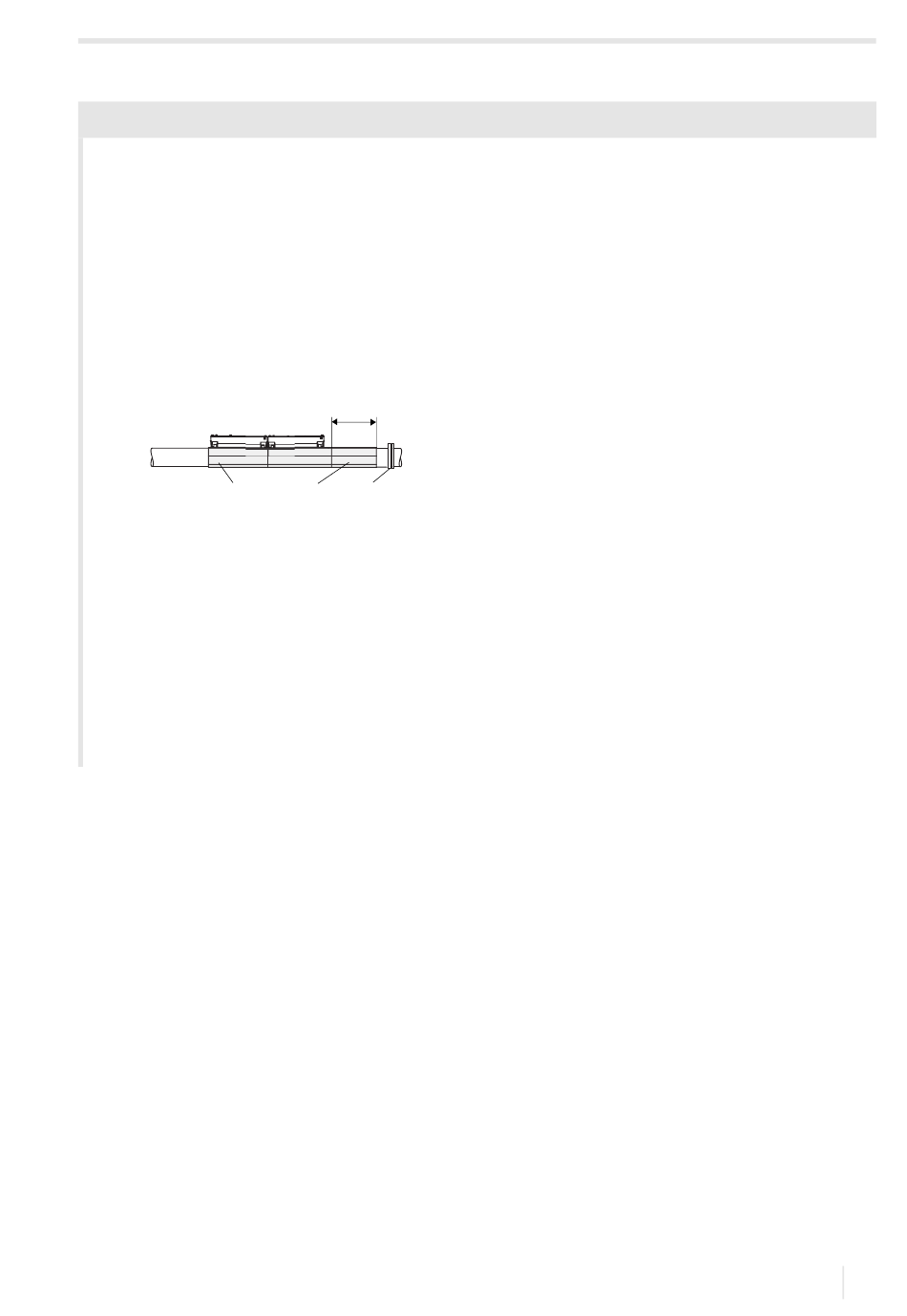

Afb. 6.8:
Buisbuitendiameter < 900 mm
1
1 – sensordempingsmatten
2 – buisdempingsmatten
3 – reflectiepunt
De sensordempingsmatten worden in lengterichting op de buis bevestigd. De buisdempingsmatten kunnen in lengte- of
in dwarsrichting op de buis worden bevestigd. In het voorbeeld worden zij in lengterichting bevestigd.
Aantal dempingsmatten
De dempingsmatten worden over de hele omtrek van de buis gemonteerd.
buisomtrek: 2πr = 315 mm
Er worden 315 mm/50 mm = 6.3 dempingsmatten gemonteerd.
6 dempingsmatten (1010 mm × 50 mm) + 1 dempingsmat (1010 mm × 15 mm)
De dempingsmatten kunnen in kleinere stukken worden gesneden zodat ze gemakkelijker kunnen worden gemonteerd.
UMFLUXUS_G809V2-2NL, 2020-06-25
= 660 mm
l
R
2
3
6 Montage
6.2 Sensoren
35
