FLUXUS G809
Opmerking!
Om de schroef en de spanband los te draaien, moet u de hendel omlaag drukken, zie Afb. 6.47.

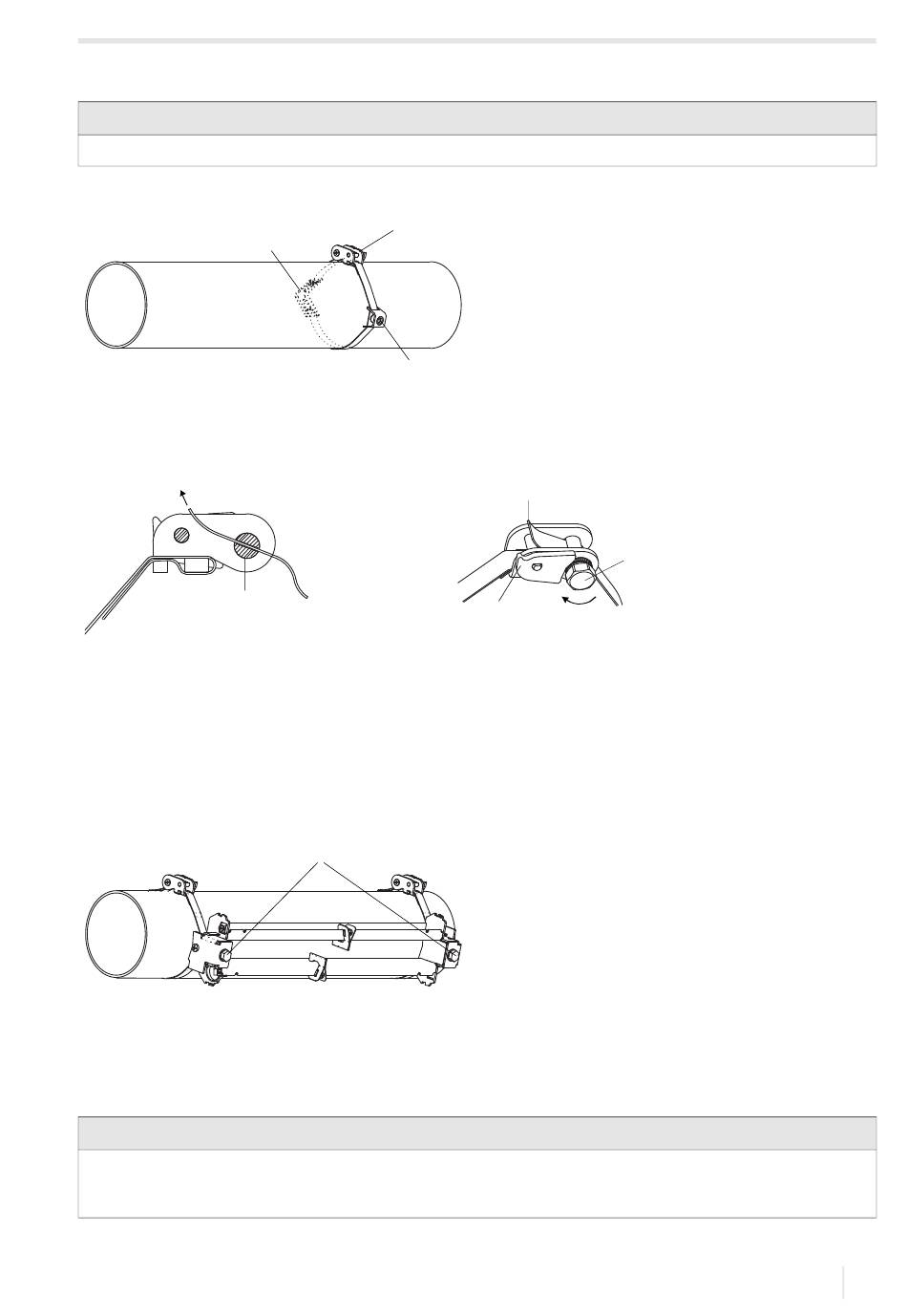

Afb. 6.46: Ratelslot met spanband, metalen veer en spanbandklem op de buis
1 – metalen veer
2 – ratelslot
3 – spanbandklem
Afb. 6.47: Ratelslot met spanband
4
1 – draairichting
2 – snijkant
3 – hendel
4 – spanslotschroef met spleet
• Plaats de rail op de spanbandclips, zie Afb. 6.48.
• Bevestig de rail met de schroeven aan de spanbandclips.
• Draai de schroeven vast.
Afb. 6.48: Rail op de buis
1 – schroeven
Stap 3: Montage van de sensoren in Variofix C
• Doe koppelfolie (of een beetje koppelpasta voor kortstondige montage) op de contactvlakken van de sensoren. De kop-
pelfolie kan met een beetje koppelpasta worden vastgemaakt op het contactvlak van de sensoren.
Opmerking!
Gebruik koppelpasta in plaats van koppelfolie, als het signaal voor de meting ontoereikend is. Zie voor informatie
over de koppelfolie of de koppelpasta het veiligheidsinformatieblad. Neem contact op met FLEXIM als u het veilig-
heidsinformatieblad nodig heeft.
UMFLUXUS_G809V2-2NL, 2020-06-25
2
1
3
1
2
4
3
1
6 Montage
6.2 Sensoren
53
