DESCRIPTION DE LA MACHINE

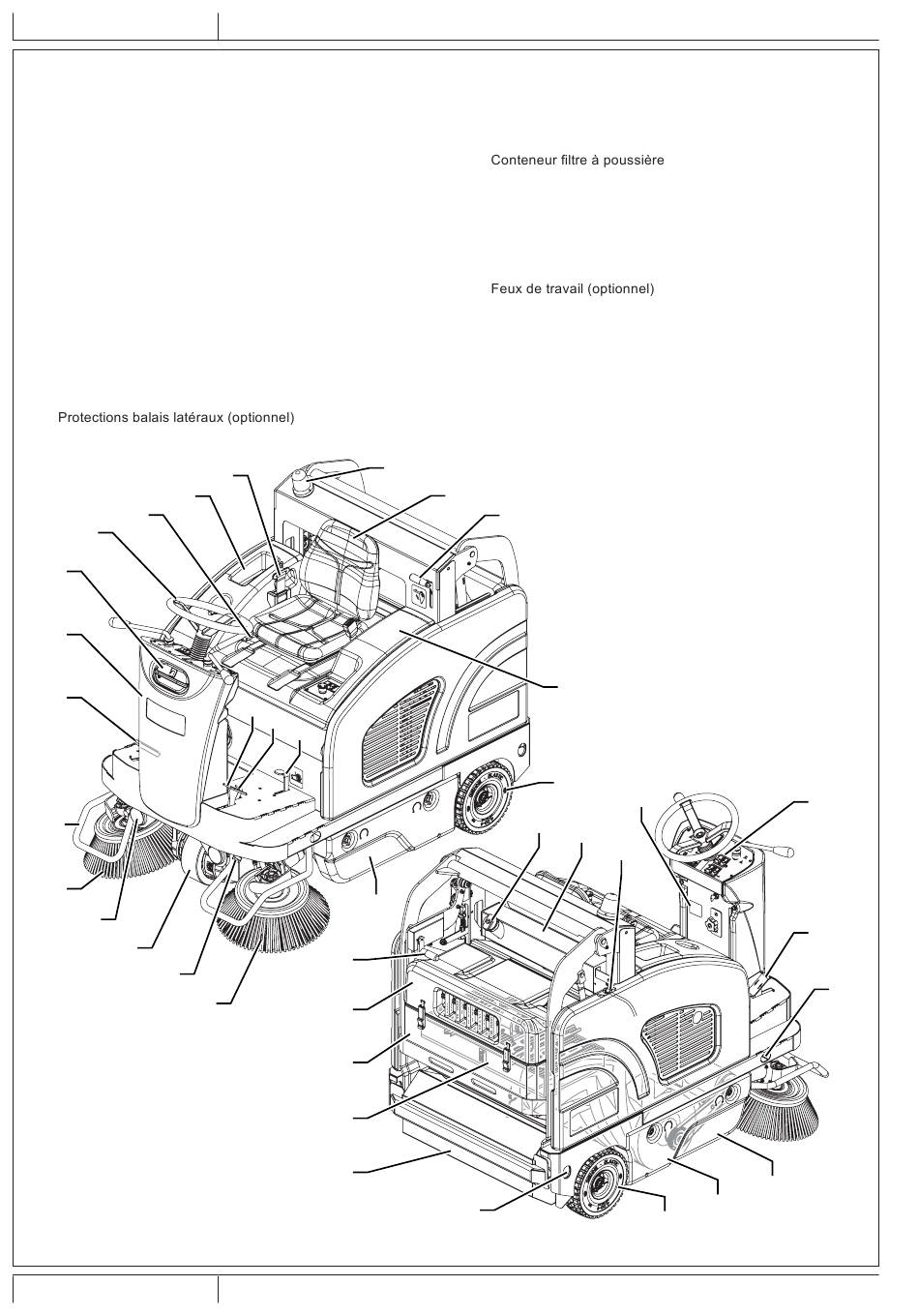

STRUCTURE DE LA MACHINE
1.
Volant
2.
Tableau de bord et commandes (voir le paragraphe suivant)
3.
Siège de conduite avec microinterrupteur de sécurité
4.
Levier de réglage position siège
5.
Pédale de marche
6.
Pédale frein de service
7.
Levier frein de stationnement : appuyer sur la pédale du
frein de service (6) et en même temps actionner le levier (7)
pour commuter le frein de service en frein de stationnement
8.
Pédale volet avant
9.
Levier de décrochage pour la vidange du conteneur déchets
10. Coffre arrière avec système d'aspiration
11. Conteneur déchets (le vider lorsqu'il est plein)
12. Portillon droit (ouvrir seulement pour les opérations
d'entretien)
13. Portillon gauche (pour enlever le balai central)
14. Balai latéral droit
15. Balai latéral gauche (optionnel)
16.
17. Balai central
18. Coffre compartiment moteur
19. Porte-objets
19
4
1
25
24
5
16
14
27
21
26
15
8
MANUEL D'UTILISATION
29
6
7
8
13
35
10
22
23
11
SW4000 - 1464815000
20. Roues arrière
21. Roue avant de traction et de direction
22.
23. Filtre à poussière en panneau avec secoueur
24. Colonne avant ou, (si prévu), réservoir à eau pour le
système d'abattage des poussières (optionnel)
25. Bouchon de la goulotte de remplissage à eau du système
d'abattage des poussières (optionnel)
26. Nébuliseur eau pour système d'abattage des poussières
(optionnel)
27.
28. Feu clignotant (toujours en fonction si la clé de mise en
marche est en position «I»)
29. Ceinture de sécurité (optionnel)
30. Plaque avec numéro de série / données techniques /
marquage de conformité
31. Fentes d'ancrage pour le transport (non pour le
soulèvement)
32. Réservoir carburant (à essence)
33. Bouchon de remplissage (à essence)
34. Robinet d'ouverture / fermeture carburant (à essence)
28
35. Poignée de rappel manuel du conteneur déchets
3
9
18
20
33
31
30
32
34
17
20
2
5
31
12
