6.3

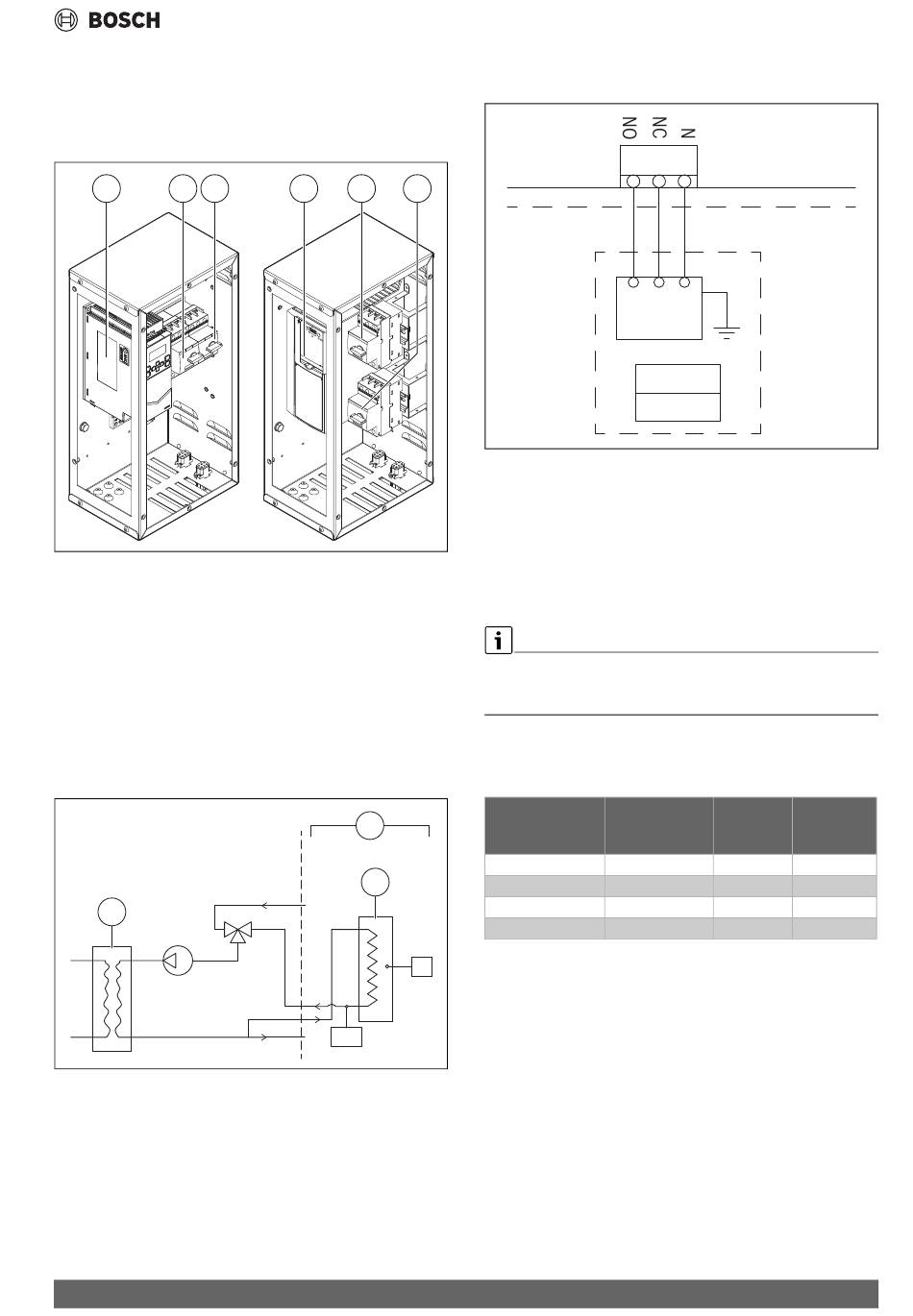

Hozzáférés a szivattyú csoport inverterhez az
egységen (AWP65 – AWP89)
A hozzáférés csak rendkívüli karbantartásra szolgál, és az alkalmazott
invertertől függően a hozzáférés vagy oldalról, vagy elölről (a ferde
fémlemezről) történhet.
1
2
3
117. ábra
[1]
APUI
[2]
QMU1
[3]
QMU2
6.4
Használati melegvíz
A következő alkatrészekre van szükség:
• Háromutas szelep SV1.
• Taf1 hőmérséklet-érzékelő a használati melegvíz fagyvédeleméhez.
• T5 hőmérséklet-érzékelő a rendszervíz és a használati melegvíz
előállítása közötti szabályozáshoz és váltáshoz.
• A melegvíz prioritást a menüben lehet konfigurálni.
3
118. ábra
Műveleti sorrend:
1. Válassza le a Taf1 érzékelőt, amely az egységhez alapfelszerelésként
tartozik (főpanel-CN69).
2. Csatlakoztassa a pótalkatrészként mellékelt Taf1 érzékelőt a
10 méteres kábellel (főpanel–CN69).
3. A kábel csatlakoztatása után helyezze az érzékelőt a használati
melegvíz-vezetékre. Helyezze az érzékelőt kültérre, a leghidegebb
helyre.
CS3000 AWP – 6721856002 (2024/06)
1
2
3
0010053886-001
1
2
T5
Taf1
0010054356-001
4. Csatlakoztassa a T5 csatlakozót, és helyezze a T5 érzékelőt a
használati melegvíz-tárolóra.
CN27
3 2
SV1
VACSX
466_12
119. ábra Egy külső háromutas szelep csatlakoztatása a melegvízhez
A Taf1 érzékelő a CN 69 APC kártyához van csatlakoztatva.
Használati melegvíz-termelő üzemmódban a kompresszorok csak akkor
indulnak el, ha a használati melegvíz-tároló hőmérséklete egy minimális
küszöbérték felett van (lásd 73. tábl. "Minimális melegvíz-
hőmérséklet a melegvíz üzemmód indításához" táblázat).
A rendszer maximális előremenő hőmérséklet küszöbértéke a kültéri
hőmérséklet alapján változik.
A rendszer vízzel való feltöltése csak fagymentes körülmények között
lehetséges, különben fennáll a csövek befagyásának veszélye. Ez
helyrehozhatatlan károkat okozhat.
Annak megakadályozása érdekében, hogy a minimális hőmérséklet alá
csökkenjen, célszerű a használati melegvíz-tárolóra tartalék elektromos
fűtőberendezést szerelni.
Használati
Külső hőmérséklet
melegvíz-tárolók
(t0)
(T5)
<= 30 ºC
<15 ºC
<= 30 ºC
>=15 ºC
> 30 ºC
<20 ºC
> 30 ºC
>=20 ºC
73. tábl. Minimális melegvíz-hőmérséklet a melegvíz üzemmód
indításához
A rendszer maximális előremenő hőmérsékleti küszöbértéke a külső
hőmérséklet függvényében változik.
A T5S (használati melegvíz beállítási pont) maximálisan beállítható
értéke alacsonyabb, mint az egység által elérhető maximális beállítási
pont, hogy a rendszer figyelembe tudja venni az ügyfél tekercsén vagy
melegvíz cserélőjén keresztül történő hőcserét.
A melegvíz prioritást a menüben lehet konfigurálni.
Elektromos csatlakozások
1
0010054358-001
Tartalékfűté
Kompr.
s
KI
BE
BE
KI
KI
BE
BE
KI
103
