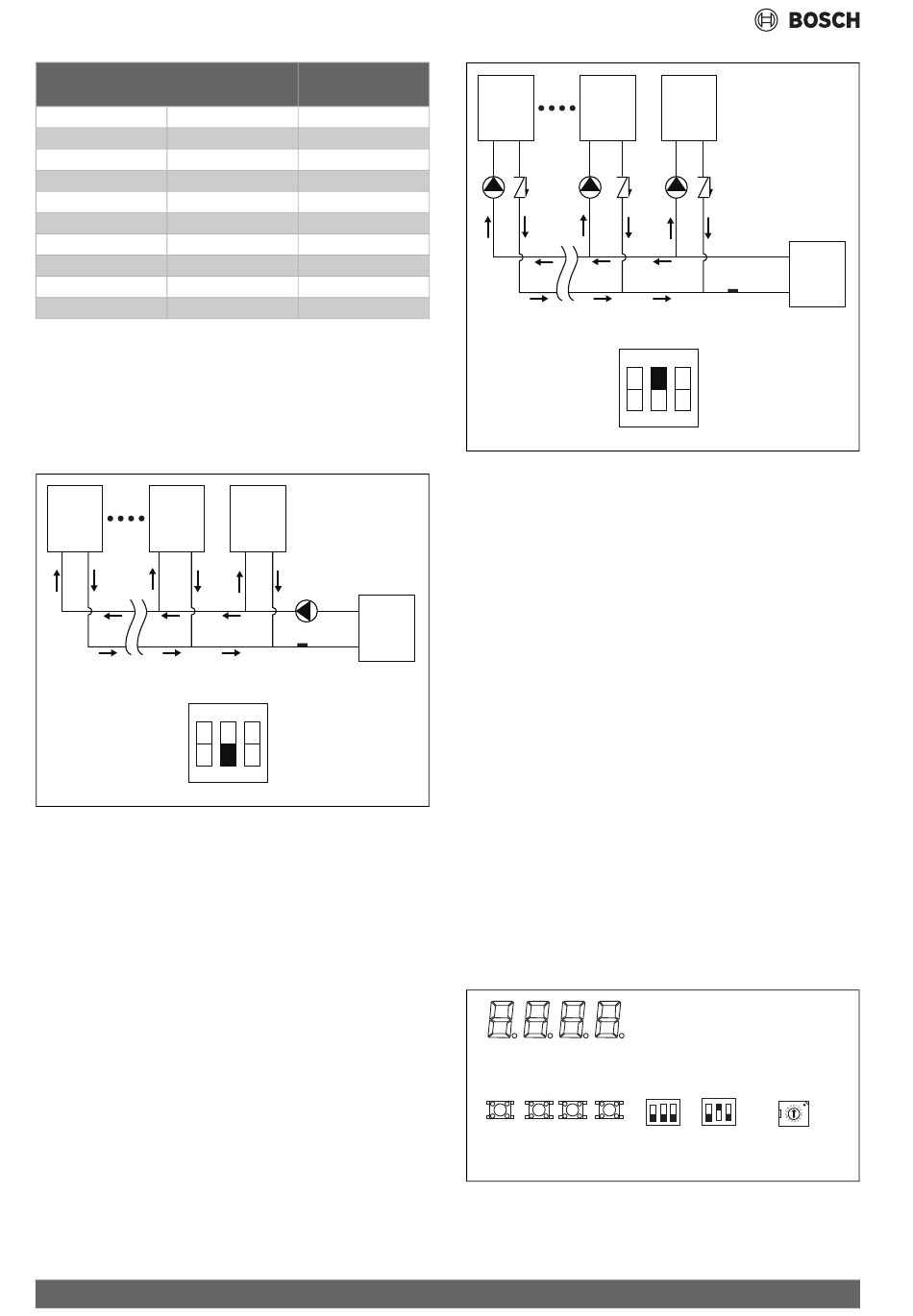

Moduláris konfigurációk
Hűtés/Fűtés (kW)
Min
15
30
90
130
210
325
510
740
1300
87. tábl. Példaméretek egy szabványos rendszerhez
14.2
Egy/többszivattyús rendszer
A DIP S12-2 kapcsolót a rendszer típusának megfelelően állítsa be.
Egy szivattyús
Ennél a konfigurációnál nincs szükség visszacsapó szelepre.
A szivattyúvezérlést csak a master egység aktiválja.
unit
unit (1#)
(n-1#)
ON
1
148. ábra Egy szivattyús
Több vízszivattyús
Ennél a konfigurációnál minden egységhez egy-egy visszacsapó szelep
szükséges.
A szivattyúvezérlést az egyes egységek aktiválják.
128
Vízcső
Max
BE/KI
30
DN40
90
DN50
130
DN65
210
DN80
325
DN100
510
DN125
740
DN150
1300
DN200
2080
DN250
unit (0#)
terminal
Tw
S12
2
3
0010045046-001
unit
unit (1#)
(n-1#)
ON
1
149. ábra Több vízszivattyús
Címkiosztás
Minden csatlakoztatott modult egy 0-tól 15-ig terjedő cím azonosít: a
master egység azonosítója a 0.
A hálózatra történő csatlakoztatás előtt minden egységen állítsa be a
megfelelő dátumot és időt.
Minden egységen engedélyezze a moduláris konfigurációt: S12-2
• BE – saját szivattyúval rendelkező egységek
• KI – saját szivattyú nélküli egységek és ha egy szivattyú van a
rendszerben
A moduláris konfiguráció két hálózatból áll: a vezérlőhálózatból és az
egységhálózatból (fő kártyák).
Minden hálózatnak legfeljebb 16 címe lehet (0–15), amiket külön-külön
kell kiosztani.
Minden hálózatnak saját MASTER egysége van, amely címe a 0.
Ha néhány SLAVE egység nem rendelkezik a használati melegvíz
opcióval:
• Az egyik, használati melegvíz opcióval nem rendelkező egységet
konfigurálja master egységnek.
• A magasabb címeket a használati melegvíz opcióval rendelkező
egységekhez rendelje.
Egység címkiosztása
A címkiosztás a kártya hátoldalán található ENC4 kódolóval történik.
A cím a kódoló számának felel meg.
A cím a DSP1 kijelzőn jelenik meg.
DSP1
DSP2
MENU DOWN UP
OK
150. ábra
unit (0#)
terminal
Tw
S12
2
3
0010045047-001
Main board - back side
ENC4
ON
ON
S5
S12
NET_ADDRESS
0010045049-001
CS3000 AWP – 6721856002 (2024/06)
