6.1.2

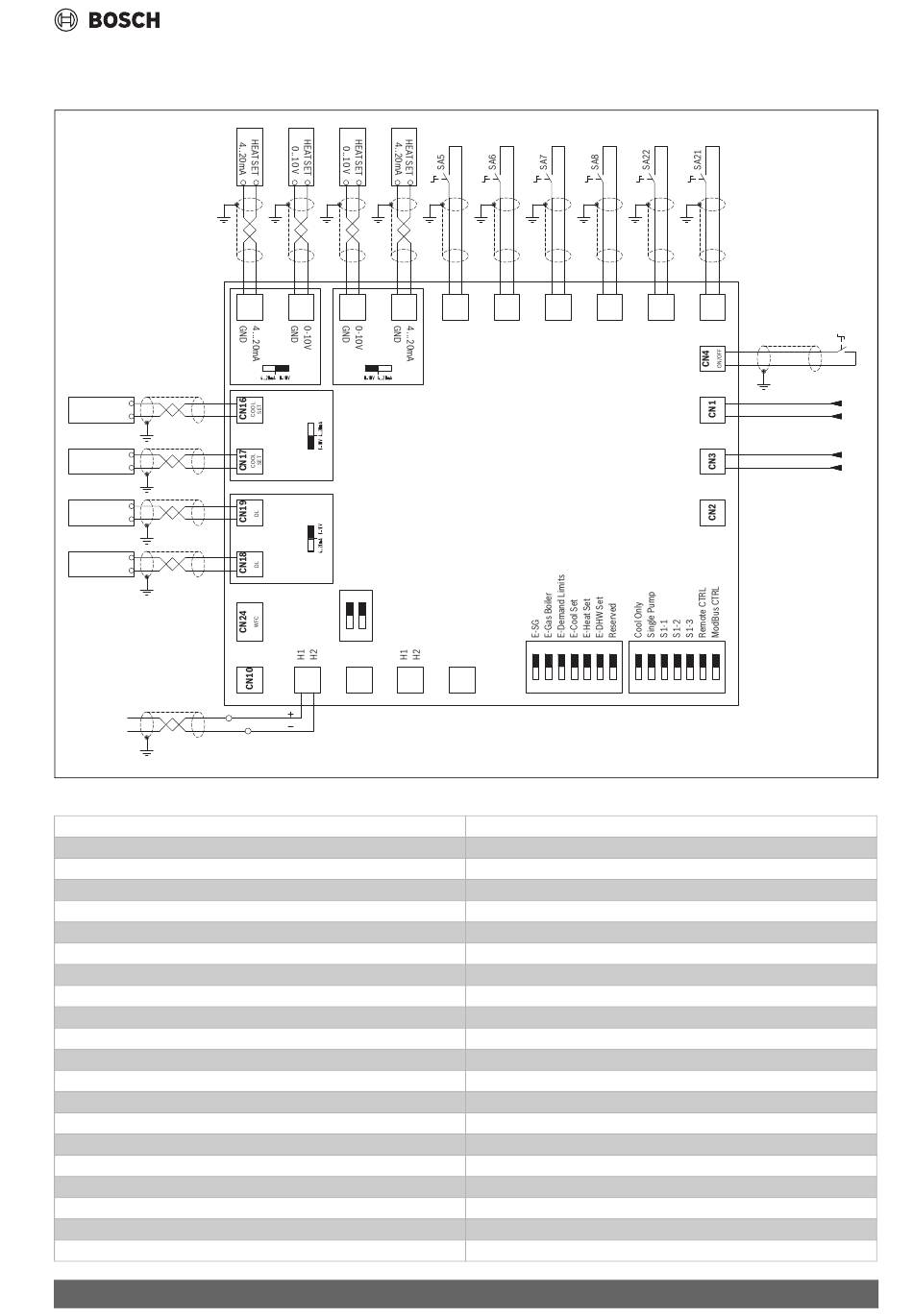

Verbindingen uitgevoerd door de klant voor toegang op afstand
Aansluitingen uitgevoerd door de klant vanaf het BMS-systeem op het APR-bord van de HP
COOL SET
4..20mA
COOL SET
0-10 V
DEMAND LIMIT
0-10 V
DEMAND LIMIT
4..20mA
CUSTOMER
BMS
Afb. 186 AWP16 – AWP89
SA4
SA5
SA6
SA7
SA8
SA21
SA22
ALARM
KM1
KM2
HL1
KMU
SPA2
TW
T5
TAF1
BUS
REMAU BMS
CN12
CN13
CN14
CS3000 AWP – 6721856002 (2024/06)
CN14
CN15
CN13
CN12
HEAT-SET
HEAT-SET
DHW
DHW
4...20mA
GND
0-10V
GND
0-10V
GND
4...20mA
GND
2 1
GND
0...5V
5V
S2-ON
E'
CN9
CN23
CN26
E'
MODBUS
MODBUS
H1
Brown
XC H2
White
XC
CN5
CN6
CN7
CN8
C/H
DHW
D-S-P
SILENT
POWER 12VAC/DC
APR
7
6
5
4
3
2 1
CN20
E
S7-ON
GasBoiler
Invoer AAN = apparaat AAN
AAN = verwarmen; UIT = koelen
Warmwaterbedrijf
ON = tweede setpoint
OFF = keuzetoets voor het inschakelen van normaalbedrijf
Keuzeknop inschakeling EVU
Keuzeknop inschakeling Smart Grid
Cumulatief storingssignaal
Regelrelais voor bijverwarming van systeem
Regelrelais voor bijverwarming
Signaallamp compressor status
Droog contact voor vrijgave van externe pomp
Vulregeldrukschakelaar systeem
Aanvoertemperatuursensor
Temperatuursensor warmwateropslag
Antivriessensor op warmwaterretour
BUS voor cascade-eenheden
BMS/Modbus RTU-communicatiesysteem
Warmteinstelling warm tapwater 4 - 20 mA
Warmteinstelling warm tapwater 0 - 10 V
Warmteinstelling 4 - 20 mA
Elektrische aansluitingen
CN22
CN21
S-G
EVU
B
A
H1
H2
E
HMI
E
7
6
5
4
3
2 1
S1-ON
0010054064-001
SA4
B
6.20
A
6.20
H1
6.19
H2
6.19
