Elektrische aansluitingen
5.6
Victaulic-koppelingen
▶ Verwijder de meegeleverde koppeling door op de koppeling te druk-
ken.
▶ Bevestig de fitting aan de systeembuis.
▶ Maak de verbinding tussen de installatieleiding en de verdamper met
de koppeling.
Las de systeemleiding met de victaulic-koppeling niet. De rubberen pak-
ken kan onherstelbaar beschadigd raken.

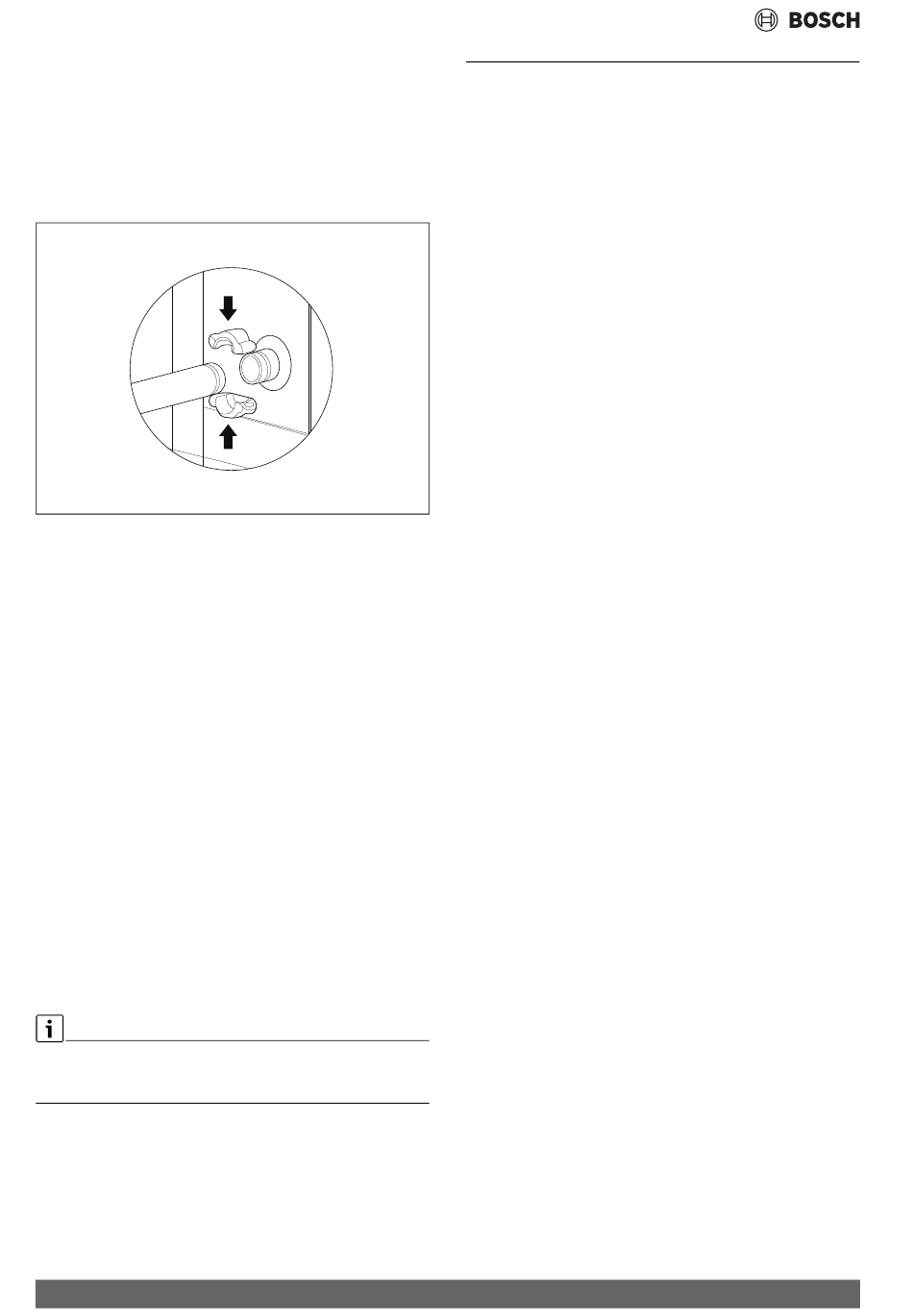

Afb. 179 Victaulic-koppeling met: aansluiting, koppeling en koppeldelen
(onderdelen van links naar rechts)
Bedieningsvolgorde
Neem de volgende stappen voordat de pomp van de eenheid wordt ge-
start:
▶ Sluit alle ontluchtingen op de hoogste punten van het watercircuit
van de eenheid;
▶ Sluit alle aftapafsluiters op de laagste punten van het watercircuit van
de eenheid:
– Warmtewisselaars
– Pompen
– Collector
– Opslagtanks
▶ Spoel het systeem met schoon water; gebruik de bypass om de
warmtewisselaar af te sluiten van de stroom [diagram Afb. 194
""] en vul en leeg het systeem verschillende keren;
▶ Voeg additieven toe om corrosie, vervuiling, slibvorming en algen-
groei te voorkomen (uitsluitend indien nodig);
▶ Vul het systeem (niet de pomp van de eenheid gebruiken);
▶ Voer een lekdichtheidstest uit;
▶ Isoleer de leidingen om warmteverlies en condensvorming te voorko-
men;
▶ Laat de verschillende servicepunten vrij (openingen, ontluchtingen,
enz.);
▶ Controleer het waterfilter.
Als u het spoelproces verwaarloost, zal het filter vaker gereinigd moeten
worden en kunnen de wisselaars of andere onderdelen beschadigd ra-
ken.
168
6
Elektrische aansluitingen
Gespecialiseerd personeel moet de specificaties van de elektrische be-
kabeling bepalen en alle elektrische werkzaamheden uitvoeren, met in-
achtneming van de geldende veiligheidsvoorschriften.
Elektrische kabels moeten voldoen aan de geldende voorschriften.
De beveiligingen van de voedingskabel van de eenheid moeten in staat
zijn een kortsluitstroom te stoppen. De specificaties van de beveiligin-
gen moeten worden bepaald afhankelijk van de systeemspecificaties.
De stroomkabels en het gedeelte van de beveiligingskabels moeten wor-
den gedefinieerd in overeenstemming met de kenmerken van de ge-
bruikte beveiligingen.
Alle elektrische werkzaamheden moeten worden uitgevoerd door opge-
leid personeel dat beschikt over de nodige kwalificaties die vereist zijn
door de geldende regelgeving en dat op de hoogte is van de risico's die
relevant zijn voor deze werkzaamheden.
Ga te werk conform de geldende veiligheidsvoorschriften.
6.1
Elektrische gegevens
De typeplaat vermeld de specifieke elektrische gegevens van de een-
heid. Het label is opgenomen in de elektrische accessoires.
De elektrische gegevens zoals aangegeven in ( 16.2 "Constructie")
hebben betrekking op de standaard eenheid, zonder toebehoren.
0010045069-001
Zie de elektrische gegevens op de typeplaat:
• Elektrische spanning;
• F.L.A.: full load ampere, stroomverbruik onder maximale bedrijfsom-
standigheden;
• F.L.I.: full load input, opgenomen vermogen bij maximaal toegestane
belasting;
• Elektrisch schema nr.
Aansluitingen
▶ Controleer het elektrische schema van de eenheid (het nummer van
het schema wordt met de eenheid meegeleverd en staat op de type-
plaat van de eenheid).
▶ Controleer of de specificaties van het netwerk passen bij de gege-
vens ( zoals vermeld op de typeplaat).
▶ Controleer voor aanvang van de werkzaamheden, of de scheidingsin-
richting aan het begin van de voedingskabel open en geblokkeerd is
en voorzien van een waarschuwingsbord.
▶ Leg de aardverbindingen als eerste.
▶ Bescherm de kabels met geleidingen die de juiste maat hebben.
▶ Bescherm de schakelkast (componenten en kabels) tegen stof, in-
secten en knaagdieren.
▶ Gebruik de gaten in de bodem van het frame voor het invoeren van de
voedingskabel. Dicht eventuele openingen af om geluidsoverdracht
vanuit het compressorcompartiment te voorkomen.
▶ Zet de kabels vast (als de kabels los zitten, kunnen ze beschadigd ra-
ken).
▶ De kabels mogen het leidingwerk van de compressoren of het koude-
middel niet raken (hoge temperatuur).
▶ Het is niet aanbevolen om gaten te boren in de schakelkast. Als dit
toch nodig is dan kunt u de IP-waarde herstellen door waterdichte sy-
stemen toe te passen.
▶ Controleer of alle beveiligingen die van de eenheid zijn verwijderd tij-
dens het maken van de elektrische aansluitingen, weer hersteld zijn
voordat u de eenheid inschakelt.
CS3000 AWP – 6721856002 (2024/06)
