14
Moduláris konfigurációk
14.1
Moduláris konfigurációjú egység
Általános
A moduláris konfiguráció akár 16 egység egymáshoz csatlakoztatását
teszi lehetővé.
A rendszert teljes mértékben a master egység vezérli.
Minden, a hőszivattyú által vezérelt használati melegvíz-opcióval
rendelkező egységnek saját használati melegvíz-tartállyal kell
rendelkeznie.
Az egységeket Modbuson keresztül kell csatlakoztatni egymáshoz.
Vezérlési logika
A kaszkádrendszerben a Tw (a teljes rendszer tápvizének előremenő
hőmérséklete) és a TWS (a beállított hőmérséklet) értékének mérését a
master egység végzi.
A master egység rendszeres időközönként (normál idő 80 másodperc)
kiértékeli az aktuális terhelést a kimeneti vízhőmérséklet és a
fordulatszám különbség alapján, és az alapján, hogy mennyivel kisebb/
nagyobb az érték a beállítási pontnál.
A master egység által végzett terhelés kiértékelésétől függően a működő
egységek számát a rendszer fenntartja, növeli vagy csökkenti.
A bekapcsolásuk után az egységek a saját logikájuk szerint működnek
tovább (T4, vízhőmérséklet stb.).
A Tw értékét szabályozó érzékelő
A Tw vezérli a hőszivattyút egy hőszivattyú és egy második hőforrás
jelenlétében, amelyet a Heat1 funkció vagy a kaszkád (több mint 1
hőszivattyú a rendszerben) indít.
Ha csak egy hőszivattyú van a rendszerben, és nincs második hőforrás,
amelyet a Heatf1 funkció indít, akkor a hőszivattyút a Two (a
hőszivattyúban található) vezérli.
A TW érzékelőt vagy a puffertárolóba, vagy az egység tápvezetékére kell
felszerelni, a lehető legtávolabbra.
A TW kimeneti vízhőmérséklet érzékelőt, az áramláskapcsolót és a
kiegészítő elektromos fűtőberendezést a master egységnek kell
vezérelnie.
Adr.2
Slave

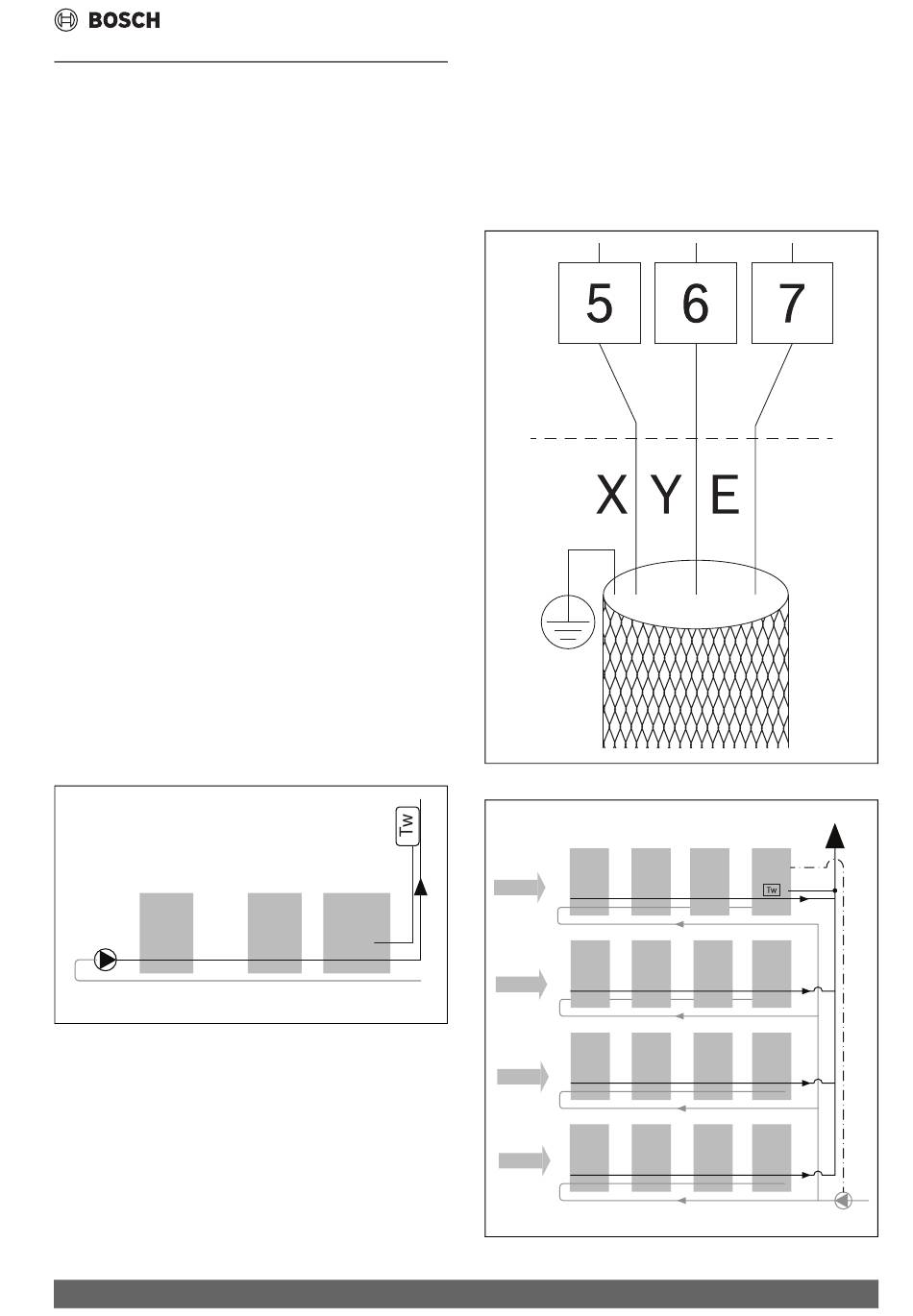

145. ábra TW érzékelő
Használati melegvíz
A használati melegvíz-ellátást biztosító kaszkádrendszerben a rendszer
konfigurációjának a következőnek kell lennie:
• Minden egységet saját szivattyúval kell felszerelni, az S12-2 Dip-
kapcsolónak minden egységen BEKAPCSOLT állapotban kell lennie.
• Minden egységnek saját külső használati melegvíz-tárolóval kell
rendelkeznie, mivel a használati melegvíz terhelést minden egyes
slave egység értékeli.
CS3000 AWP – 6721856002 (2024/06)
Adr.1
Adr.0
Slave
Master
0010045044-001
• A használati melegvíz szeleppel rendelkező és nem rendelkező
egységeket tartalmazó rendszerben a legmagasabb címeket kell a
használati melegvíz egységekhez rendelni (nincs master).
Elektromos csatlakozások
Minden egységet elektromosan össze kell kötni egymással az X-Y-E
buszon keresztül.
A csatlakozó port az XT2 5., 6. és 7. sorkapcsain található.
A kábelnek árnyékoltnak kell lennie.
146. ábra Moduláris egység kommunikációs busza
MAX 16 UNIT
SLAVE
ACS
ACS
MAX 4 UNIT
MAX 4 UNIT
MAX 4 UNIT
Addr = 15
MAX 4 UNIT
147. ábra Rendszerábra fordított visszatérő csatlakozással
Moduláris konfigurációk
0010045043-001
SLAVE
MASTER
ACS
ACS
Addr = 1
Addr = 0
0010045045-001
127
