A

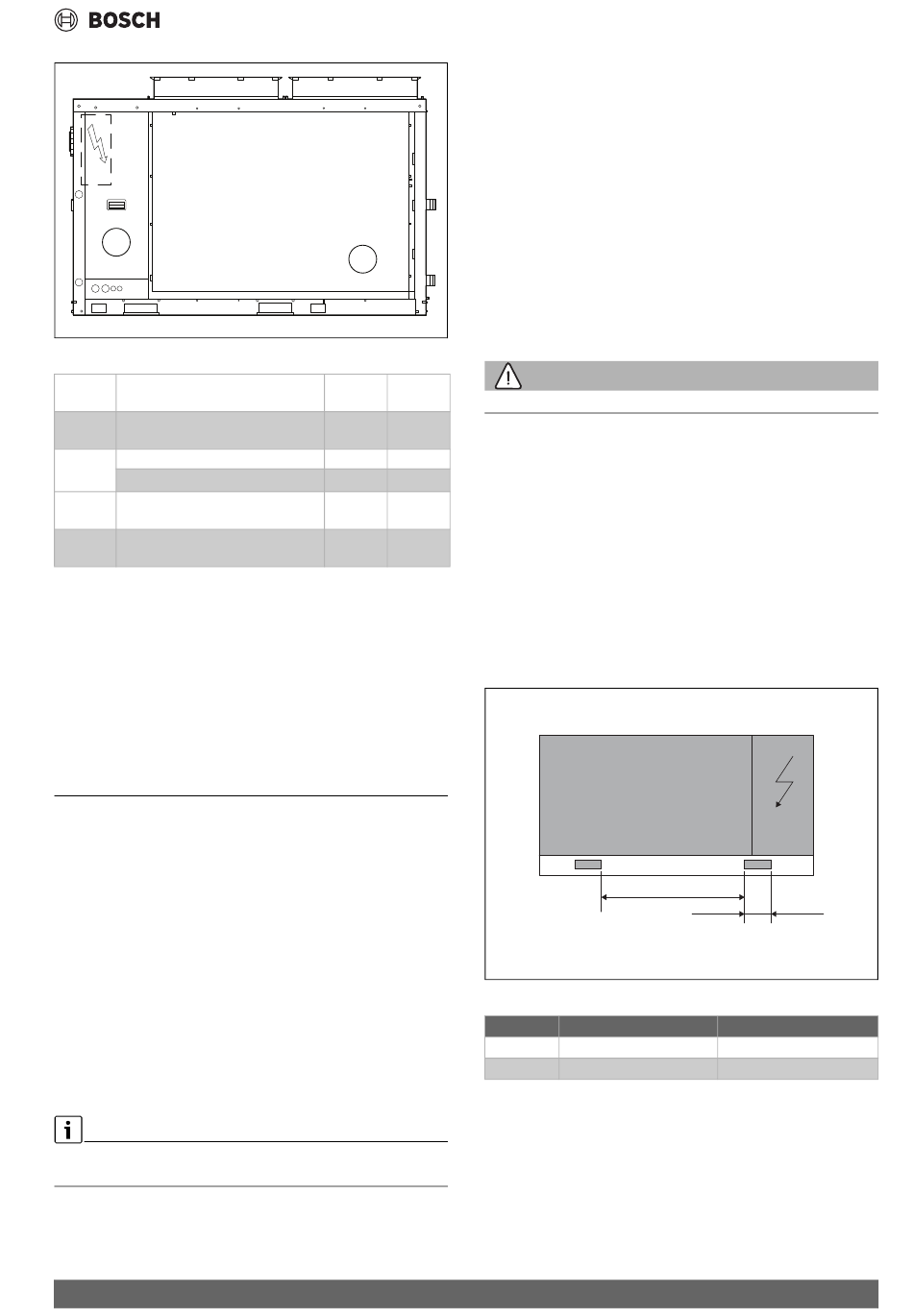

Sl.3
Opseg isporuke – lokacija pribora isporučenog s jedinicom
Temperaturni osjetnik povratnog voda
T5
tople vode
Osjetnik sredstva za zaštitu od
Taf1
smrzavanja u povratnom vodu tople vode
TW
Osjetnik izlazne vode
Osjetnici u uronskoj čahuri
Transformator napajanja za HMI (za
udaljenost > 40 m)
Priključni spojevi hidrauličkih cijevi
Victaulic
1) Umetnut u uronsku čahuru koja je unaprijed ugrađena u dovodnu cijev jedinice.
Kabel je namotan i dug 15 m.
2) Nalazi se u hidrauličkom odjeljku.
tab. 3
Pribor isporučen s jedinicom
Osjetnici za 50 m nabavljaju se kao rezervni dio. Temperaturni osjetnici
(NTC10) kalibriraju se za dizalice topline. Ne preporučuje se uporaba
drugih osjetnika.
Ako je potrebna veća udaljenost, preporučujemo uporabu kabela od
2
0,5 mm
koji nije upleten i nije oklopljen. Imajte na umu da to može
uzrokovati odstupanje od (1 – 2 K).
3
Predinstalacija
3.1
Premještanje i pohrana
Primitak
Prije prihvaćanja isporuke provjerite:
• Je li jedinica oštećena tijekom transporta;
• Odgovaraju li isporučeni materijali informacijama navedenim na
transportnom dokumentu; usporedite podatke s identifikacijskom
naljepnicom na pakiranju.
U slučaju utvrđene štete ili odstupanja:
• Na transportni dokument zapišite utvrđena oštećenja i ovu rečenicu:
"Uvjetno prihvaćanje jasni dokazi o nedostacima/oštećenjima
tijekom transporta".
• Obratite se dobavljaču i prijevozniku preporučenom poštom s
povratnicom.
Svi se sporovi moraju riješiti u roku od 8 dana od datuma isporuke.
Reklamacije nakon tog roka nisu važeće.
CS3000 AWP – 6721856002 (2024/06)
B
0010053666-001
1
1
1)
1
1
1
2
2)
Skladištenje
Poštujte oznake na vanjskoj strani pakiranja:
• Minimalna okolna temperatura: -20 ºC (moguća oštećenja
komponenti);
• Maksimalna okolna temperatura: +55 ºC (moguće otvaranje
sigurnosnog ventila pri 34 bara) za AWP16 – AWP41AWP65 –
AWP89;
• Maksimalna okolna temperatura: +49 ºC (moguće otvaranje
sigurnosnog ventila pri 30 bara) za AWP53 – AWP59.
• Maksimalna relativna vlažnost: 95 % (moguća oštećenja električnih
komponenti).
Nepridržavanje prethodno navedenih uvjeta može dovesti do:
• Oštećenja komponente.
• Otvaranja sigurnosnog ventila.
• Oštećenja elektroničkih odjeljaka.
UPOZORENJE
A
Tijekom transporta jedinica se ne smije nagnuti za više od 15°.
A
B
Uklanjanje ambalaže
A
Pažljivo uklonite ambalažu kako ne biste oštetili jedinicu.
Reciklirajte i odložite materijal za pakiranje u skladu s lokalnim
A
direktivama.
B
Rukovanje
▶ Provjerite je li sva oprema za rukovanje u skladu s lokalnim
sigurnosnim direktivama (dizalica, viličar, užad, kuke itd.);
▶ Osigurajte osoblju osobnu zaštitnu opremu prikladnu za situaciju
poput kacige, rukavica, cipela za sprječavanje nezgoda itd.;
▶ Pridržavajte se svih sigurnosnih postupaka da biste zajamčili
sigurnost prisutnog osoblja i materijala.
Sl.4
Upotrijebite viličar za AWP16 – AWP24AWP31 – AWP41
AWP16 – AWP24
1
630
2
200
tab. 4
Dimenzije u mm- upotreba viličara
Predinstalacija
1
2
0010045064-001
AWP31 – AWP41
640
200
5
