Modułowe jednostki konfiguracyjne
14.2

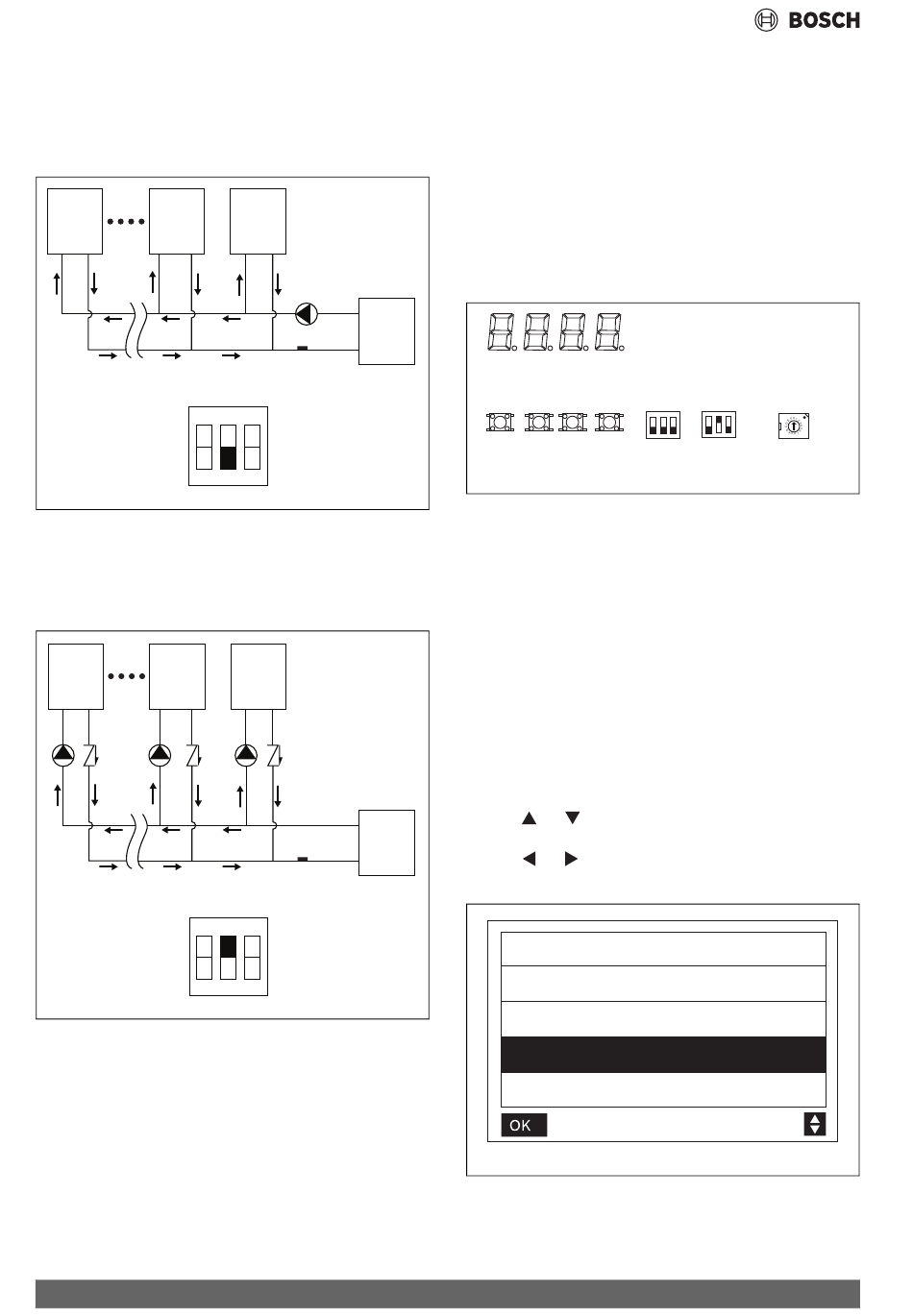

Układ z jedną/wieloma pompami
Ustawić przełącznik DIP S12-2 w zależności od typu układu.
Pojedyncza pompa wody
W tej konfiguracji nie jest konieczne zastosowanie zaworu zwrotnego.
Sterowanie pompą jest aktywowane tylko na jednostce głównej.
unit
unit (1#)
(n-1#)
ON
1
Rys. 300 Pojedyncza pompa wody
Wiele pomp wody
W tej konfiguracji konieczne jest zastosowanie zaworu zwrotnego dla
każdej jednostki.
Sterowanie pompą jest aktywowane na każdej jednostce.
unit
unit (1#)
(n-1#)
ON
1
Rys. 301 Wiele pomp wody
Adresowanie
Każdy podłączony moduł jest identyfikowany przez adres, w zakresie od
0 do 15: jednostka główna jest identyfikowana jako 0.
Ustawić prawidłową datę i godzinę na każdej jednostce przed
podłączeniem ich do sieci.
Aktywować konfigurację wielomodułową na każdej jednostce: S12-2
• Jednostki z wbudowaną pompą: WŁ.
• Jednostki bez wbudowanej pompy i z jedną pompą w układzie: WYŁ.
Konfiguracja modułowa składa się z dwóch sieci: sieci sterownika i sieci
jednostek (płyt głównych).
282
unit (0#)
terminal
Tw
S12
2
3
0010045046-001
unit (0#)
terminal
Tw
S12
2
3
0010045047-001
Każda sieć może mieć do 16 adresów (od 0 do 15) i musi być
adresowana osobno.
Każda sieć ma swoje urządzenie główne, które musi mieć adres = 0.
Jeżeli część jednostek podrzędnych nie posiada opcji c.w.u.:
• Skonfigurować jednostkę bez opcji c.w.u. jako jednostkę główną.
• Przydzielić wyższe adresy jednostkom podrzędnym wyposażonym w
opcję c.w.u.
Adresowanie jednostki
Jednostki adresuje się za pomocą enkodera ENC4 z tyłu płyty.
Adresem jest numer na enkoderze.
Adres jest wyświetlany na wyświetlaczu DSP1.
DSP1
DSP2
MENU DOWN UP
OK
Rys. 302
Przykład:
• JEDNOSTKA GŁÓWNA: adres = 0 enkoder = 0
• JEDNOSTKA PODRZĘDNA 1: adres = 1 enkoder = 1
• JEDNOSTKA PODRZĘDNA 15: adres = 15 enkoder = F
Adres jednostki jest wyświetlany na wyświetlaczu "DSP1" na klawiaturze
głównej.
Adresowanie sterowników regulacyjnych
Można zaadresować maksymalnie 16 sterowników regulacyjnych, z
adresem od 0 do 15; więc np:
• 16 jednostek z relatywnym sterownikiem na pokładzie, jednostka
główna z adresem 0, jednostka podrzędna, w trybie tylko do odczytu,
z kolejnymi
• 15 jednostek z relatywnym sterownikiem na pokładzie + zdalny
sterownik regulacyjny jako jednostka główna
Nacisnąć
lub
, aby wybrać opcję SETTING ADDRESS
(USTAWIANIE ADRESU).
Nacisnąć
lub
, aby ustawić adres.
Zatwierdzić przyciskiem [OK].
SERVICE MENU
STATE QUERY
CLEAR HISTORY ERRORS
SETTING ADDRESS
HEAT CONTROL
Rys. 303
Main board - back side
ENC4
ON
ON
S5
S12
NET_ADDRESS
0010045049-001
1/3
0010045013-001
CS3000 AWP – 6721856002 (2024/06)
