A

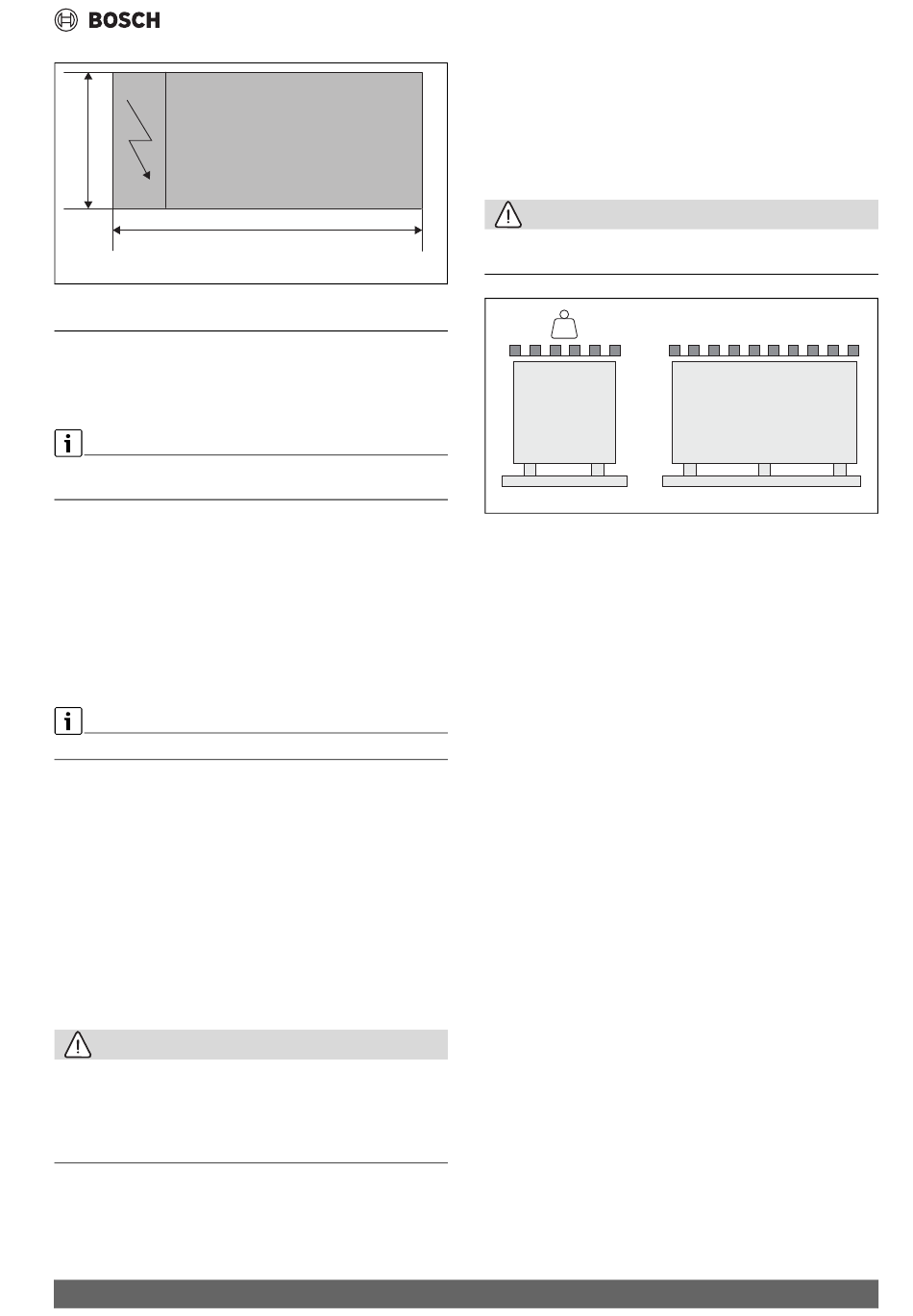

Rys. 237 Widok jednostki z boku
4
Pomieszczenie zainstalowania
4.1
Wymagania dotyczące obszaru montażu
Informacje ogólne
Podczas montażu należy przestrzegać przepisów lokalnych. Jeśli takich
nie ma, należy postępować zgodnie z normą EN378.
Podczas ustawiania jednostki należy uwzględnić:
• Zatwierdzenie przez Klienta
• Masę jednostki i nośność w punkcie podparcia
• Położenie z bezpiecznym dostępem
• Przestrzenie funkcjonalne
• Przestrzenie na wlot/wylot powietrza
• Przyłącza elektryczne
• Maks. odległość dozwoloną przez przyłącza elektryczne
• Przyłącza wody
Maksymalna wysokość miejsca instalacji wynosi 1 000 m.
Kompatybilność elektromagnetyczna (EMC)
CS 3000 AWP(AWP65 – AWP89) spełnia wymagania dotyczące
emisyjności i odporności w środowiskach przemysłowych, podane w
ogólnych normach zharmonizowanych EN 61000-6-4:2007/A11:2007
i EN 61000-6-2:2005/AC:2005. Środowisko przemysłowe definiuje
się jako miejsce zasilane przez dedykowany transformator SN/nN
zgodnie z zakresem stosowanych przepisów.
Przestrzenie funkcjonalne
Przestrzenie funkcjonalne są zaprojektowane tak, aby:
• Gwarantowały dobrą eksploatację jednostki;
• Można było przeprowadzać czynności konserwacyjne;
• Chronić autoryzowanych operatorów i osoby narażone.
OSTROŻNOŚĆ
Przestrzegać wszystkich przestrzeni funkcjonalnych wskazanych w
rozdziale ( 16.5).
Niezachowanie minimalnej odległości może prowadzić do obniżenia
sprawności i wydajności.
▶ W tym obszarze nie wolno palić tytoniu ani używać otwartego ognia.
CS3000 AWP – 6721856002 (2024/06)
B
0010054058-001
Ustawianie
Jednostki przeznaczone są do montażu na zewnątrz, na równym
podłożu i w stałych miejscach:
▶ Umieścić jednostkę w takim miejscu, aby potencjalnie wyciekający
gaz nie mógł przedostać się do budynków lub gromadzić się w
zamkniętych pomieszczeniach. Należy przestrzegać zasad
dotyczących maszynowni (wentylacja, wykrywanie wycieków itp.).
OSTROŻNOŚĆ
Nie wchodzić na jednostkę.
Nie umieszczać ciężkich przedmiotów na pompie ciepła.
KG
Rys. 238
Standardy montażowe:
• Unikać montażu w miejscach narażonych na zalanie.
• Jednostkę należy zainstalować powyżej poziomu gruntu.
• Punkt podparcia musi być wyrównany i wypoziomowany.
• Odprowadzany kondensat nie może powodować szkody/
niebezpieczeństwa dla ludzi i mienia.
• Nagromadzony śnieg nie może powodować zapychania się
wężownic.
Ograniczyć przenoszenie drgań:
• W punktach podparcia jednostki stosować tłumik drgań lub paski
neoprenowe;
• Na przyłączach hydraulicznych zamontować elastyczne złącza.
Aby uniemożliwić dostęp do jednostki osobom nieupoważnionym,
należy zabezpieczyć ją odpowiednim ogrodzeniem.
Do zagwarantowania dobrej pracy jednostki niezbędna jest prawidłowa
cyrkulacja powietrza.
Dlatego należy unikać:
• Przeszkód w przepływie powietrza;
• Trudności z jego wymianą;
• Liści lub innych ciał obcych, które mogą blokować przepływ
powietrza przez wężownice;
• Wiatrów utrudniających lub sprzyjających przepływowi powietrza;
• Źródeł ciepła lub zanieczyszczeń w pobliżu jednostki (kominów,
wyciągów itp.);
• Stratyfikacji powietrza (zimnego powietrza, które w bezruchu stoi w
dolnej części);
• Recyrkulacji (wydalonego powietrza, które jest ponownie zasysane);
• Ustawiania poniżej poziomu progu, w pobliżu bardzo wysokich ścian,
poddaszy lub w kątach, które mogą powodować zjawiska
stratyfikacji lub recyrkulacji.
Okablowanie elektryczne:
• Przewody sterujące i zasilające należy prowadzić oddzielnie.
Pomieszczenie zainstalowania
0010054059-001
235
