8
Moduł obsługowy
8.1

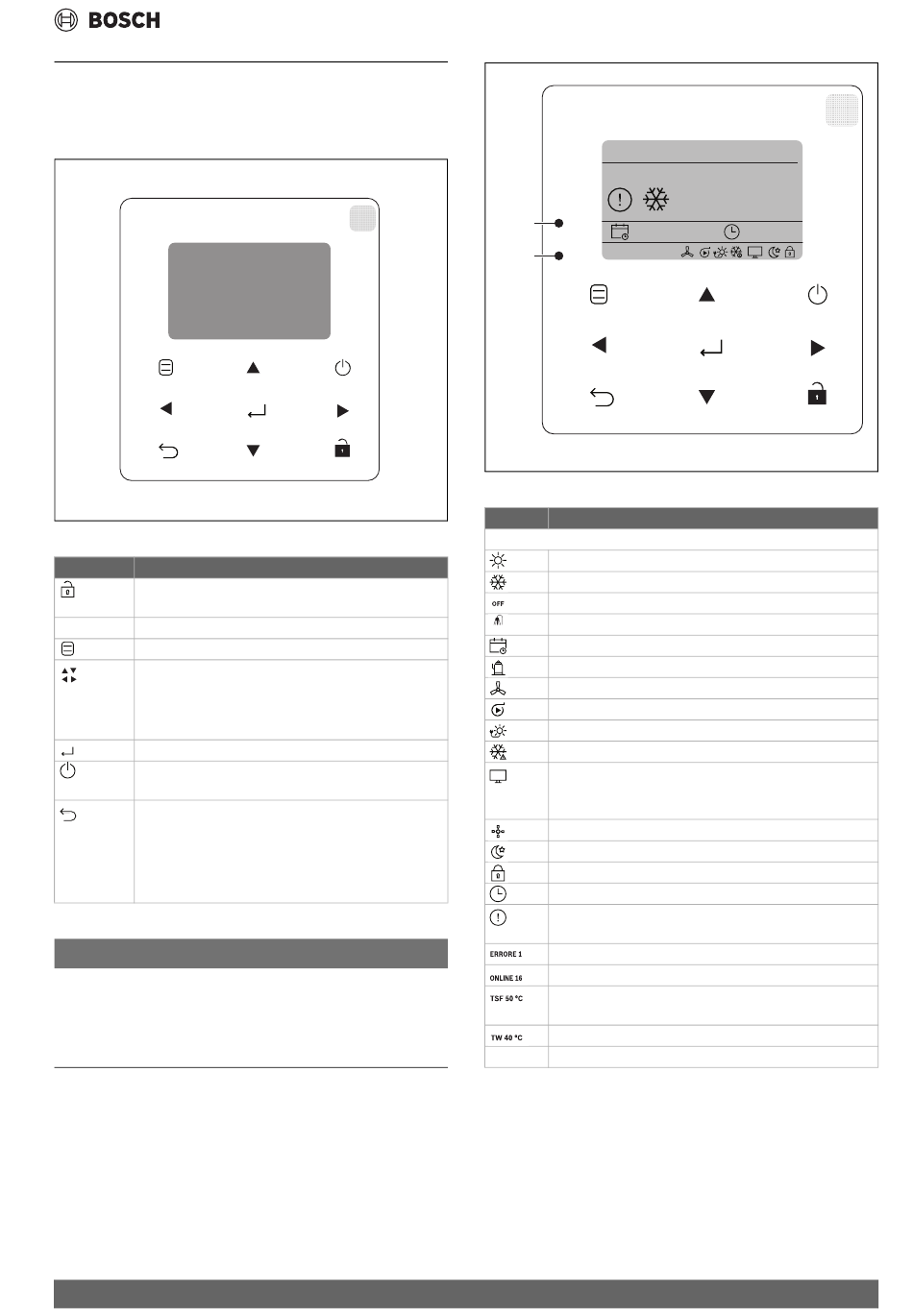

Przegląd interfejsu HMI
Przyciski interfejsu HMI
Rys. 276
Przycisk
Funkcja
Blokowanie/odblokowywanie (nacisnąć i przytrzymać
przez 3 sekundy)
. /
Zmiana aktualnej wartości zadanej
MENU
Otwieranie różnych menu z widoku głównego
Przesuwanie kursora, zmiana wyboru lub zmiana
wartości zadanej.
Parametr można szybko zmienić poprzez naciśnięcie i
przytrzymanie.
OK
Potwierdzenie operacji
WŁ./
Włączenie / wyłączenie urządzenia
WYŁ.
WSTECZ Powrót do poprzedniego poziomu.
Nacisnąć, aby wyjść z bieżących stron i powrócić do
poprzedniej strony.
Nacisnąć i przytrzymać, aby powrócić prosto do widoku
głównego.
Tab. 190 Przyciski interfejsu HMI
WSKAZÓWKA
Jednostki w konfiguracji modułowej
Informacje wyświetlane na wszystkich sterownikach odnoszą się do
jednostki głównej.
Na sterownikach podrzędnych można otworzyć tylko chronione hasłem
menu serwisowe.
CS3000 AWP – 6721856002 (2024/06)
-
H1
+
H2
Rys. 277
0010044958-001
Symbol
Wskazanie głównych trybów pracy
DHW
TWS
Tab. 191 Symbole na wyświetlaczu interfejsu HMI
12/04/2019
TWS 55 ºC
ON
COOL
TW 55 ºC
55 ºC
T5
WEEKLY TIMER ON
45 ºC
Objaśnienie
Grzanie
Chłodzenie
Sterownik regulacyjny wyłączony
Ciepła woda użytkowa
Tygodniowy zegar sterujący aktywny
Sprężarka działa
Wentylator pracuje
Pompa pracuje
Dodatkowa grzałka elektryczna pracuje
Ręczne odmrażanie lub odszranianie pracuje
Zdalne sterowanie: jednostka jest ustawiana z klawiatury,
w celu zapewnienia sterowania przez zdalny zacisk
przyłączeniowy lub przez zdalny przełącznik
Monitorowany sterownik przewodowy
Tryb cichy
Blokada przycisków
Zegar sterujący wł.
Alarm: wskaźnik włączony w przypadku wystąpienia usterki
lub zadziałania zabezpieczenia
Błąd bieżący
Liczba jednostek połączonych w konfiguracji modułowej
Temperatura bezpieczna (temperatura zapobiegająca
zamarzaniu)
Całkowita temperatura wody wypływającej
Nastawa temperatury wody wypływającej
Moduł obsługowy
MON
10:35A
ONLINE
16
UNITES
ERRORE
E1
TIMER ON
0010054363-001
263
