2.3
Leveringsomvang
1
2
3

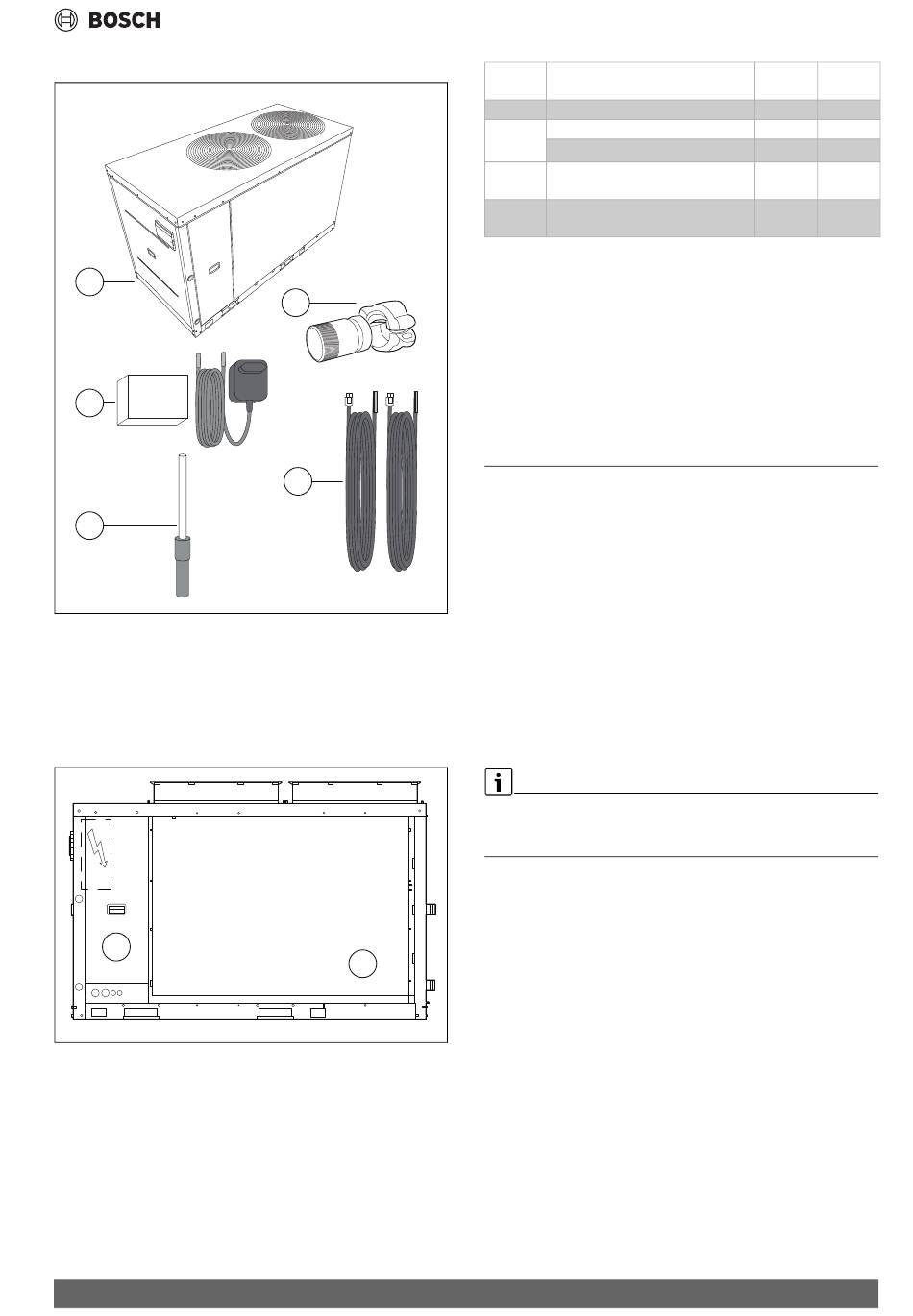

Afb. 154 Leveringsomvang - warmtepompeenheid
[1]
Warmtepompeenheid
[2]
Voedingstransformator voor HMI (voor afstand > 40 m)
[3]
Dompelbus voor Tw- of Taf1-sensor
[4]
Extra temperatuursensoren voor Taf1 en T5 (10 m)
[5]
Koppelingen voor hydraulische leidingen van het merk Victaulic
A
Afb. 155 Leveringsomvang - locatie van accessoires die met het appa-
raat worden meegeleverd
CS3000 AWP – 6721856002 (2024/06)
5
4
0010045469-002
B
0010053666-001
Temperatuursensor van
T5
warmwaterretourleiding
Taf1
Antivriessensor warmwaterretourleiding
TW
Afvoerwatersensor
Sensoren van dompelbus
Voedingstransformator voor HMI (voor
afstand >40 m)
Koppelingen voor hydraulische leidingen
van het merk Victaulic
1) Wordt in de dompelbus gestoken die vooraf op de toevoerleiding van het
apparaat is geïnstalleerd. De kabel is opgerold en 15 m lang.
2) Bevindt zich in het hydraulisch compartiment.
Tabel 111 Accessoires die met het apparaat meegeleverd worden
Sensoren voor 50 m worden als reserveonderdeel geleverd. De tempe-
ratuursensoren (NTC10) zijn gekalibreerd op de warmtepompen. Het
wordt niet aanbevolen om andere sensoren te gebruiken.
Als we een langere afstand nodig hebben, raden we aan om een 0,5 mm
kabel te gebruiken, niet getwist en niet afgeschermd. Houd er rekening
mee dat dit kan leiden tot een afwijking van (1-2 K).
3
Pre-installatie
3.1
Transport en opslag
Ontvangst
Controleer het volgende voordat u de levering accepteert:
• of het beschadigd is tijdens transport;
• of de geleverde materialen overeenkomen met hetgeen is vermeld op
het transportdocument, door de gegevens te vergelijken met het
identificatielabel op de verpakking.
Indien schade of defecten worden geconstateerd:
• Schrijf op het transportdocument de gevonden schade met deze zin
"Conditional acceptance clear evidence of deficiencies/damages du-
ring transport".
• Neem contact op met de leverancier en de transportonderneming.
Elke klacht moet binnen de 8 dagen na de leveringsdatum worden inge-
diend. Klachten na deze periode worden niet meer in behandeling geno-
men.
Opslag
Volg de instructies op de buitenkant van de verpakking:
• Minimale omgevingstemperatuur: - 20 ºC (mogelijk schade aan com-
ponenten);
• Maximale omgevingstemperatuur: +55 ºC (mogelijk openen van het
veiligheidsventiel bij 34 bar) voor AWP16 – AWP41AWP65 –
AWP89;
• Maximale omgevingstemperatuur: +49 ºC (mogelijk openen van het
veiligheidsventiel bij 30 bar) voor AWP53 – AWP59.
• Maximale relatieve luchtvochtigheid: 95% (mogelijke schade aan
elektrische componenten).
Het niet in acht nemen van de bovengenoemde omstandigheden kan
mogelijk leiden tot:
• beschadiging van componenten;
• openen van het veiligheidsventiel;
• schade aan de elektronische compartimenten.
Pre-installatie
1
A
1
A
1)
1
B
1
A
1
A
2
B
2)
157
